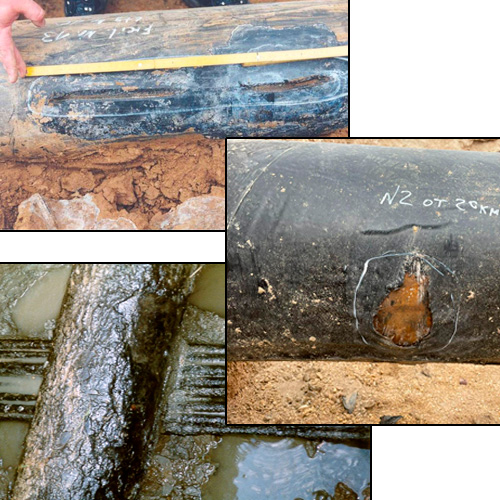

Методы поиска дефектов изоляции на трубопроводах с катодной защитой

Трассодефектоискатель vLoc3-DM — это прибор, предназначенный для обнаружения дефектов на подземных кабелях и трубах, а также для мониторинга состояния подземных коммуникаций. Он использует несколько методов обследования, два из которых — ACCA (затемнение тока) и ACVG (градиент напряжения). Давайте более детально разберём эти методы:

1. Метод ACCA (затухание тока)

ACCA (Attenuation of Current Method) или метод затухания тока применяется для обнаружения повреждений или дефектов в проводниках подземных кабелей. Принцип работы основан на измерении снижения тока, проходящего через кабель, в случае его повреждения.

Как работает ACCA:

• При обследовании системы подачи тока (например, в кабеле) в нормальном состоянии ток имеет определённую величину.
• Если в кабеле есть дефекты, например, повреждения изоляции или разрывы проводников, сопротивление в этой области изменяется, что приводит к уменьшению тока.
• Трассодефектоискатель vLoc3-DM регистрирует это изменение, и на экране устройства появляется сигнал, указывающий на место с повреждением.

Основные особенности метода ACCA:

• Этот метод позволяет точно локализовать места повреждений, так как изменение тока непосредственно связано с географической привязкой места повреждения.
• Он работает эффективно на кабелях с металлическим корпусом, где ток легко может быть измерен.

2. Метод ACVG (градиент напряжения)

ACVG (Alternating Current Voltage Gradient Method) — это метод, использующий измерение градиента напряжения для локализации повреждений кабеля. В этом случае особое внимание уделяется изменению напряжения на поверхности земли, которое связано с подземными коммуникациями (кабелями или трубами).

Как работает ACVG:

• На подземном кабеле или трубе создаётся переменное напряжение.
• Когда кабель находится в хорошем состоянии, напряжение распределяется равномерно по поверхности земли.
• Если существует повреждение или дефект на кабеле (например, нарушение изоляции или короткое замыкание), напряжение в этом участке будет изменяться.
• С помощью измерителей на поверхности земли прибор оценивает, где именно происходит это изменение напряжения.
• Таким образом, метод ACVG помогает обнаружить повреждения, которые могут быть не видны снаружи, но проявляются в изменении напряжения.

Основные особенности метода ACVG:

• Этот метод полезен для выявления дефектов, находящихся в труднодоступных местах или при нестандартных повреждениях, которые сложно заметить с помощью других методов.
• Измерение градиента напряжения особенно эффективно для больших трубопроводных систем и электросетей, где дефекты не всегда видны визуально.

Сравнение методов:

• Метод ACCA работает с измерением тока, что даёт возможность точно определить место повреждения, особенно при проблемах с проводниками.
• Метод ACVG анализирует изменения в напряжении на поверхности земли, что помогает в обнаружении более сложных дефектов, которые могут быть не связаны с очевидными изменениями тока.

Применение в практике:

• ACCA — лучший выбор для локализации дефектов, связанных с проводниками и кабелями, так как изменения тока дают точную информацию о месте повреждения.
• ACVG — идеально подходит для обнаружения повреждений в больших трубопроводах и кабельных системах, где анализ изменений напряжения позволяет обнаружить проблемы на значительных глубинах.

Оба метода часто используются вместе, что позволяет повышать точность диагностики и получать полную картину состояния подземных коммуникаций.
