ИСКАТЕЛЬ-4
Акустический тестер для диагностики запорной
арматуры наземного исполнения «ИСКАТЕЛЬ-4»
Назначение и особенности применения:

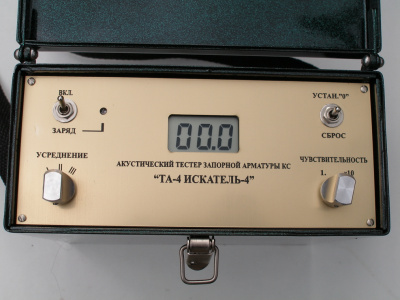

Тестер акустический ТА-4 «ИСКАТЕЛЬ-4» - портативный контролирующий прибор, который предназначен для проведения мероприятий по надзору, диагностике, техническому обслуживанию и ремонту газовой запорной арматуры установленной на компрессорных станциях (ЗА наземного исполнения в условиях повышенного фонового шума, любого типа, диаметра, в широком диапазоне перепада давления (≥0,2МПа)), способствующих продлению сроков её работы, предупреждению аварий на газопроводах, повышению культуры эксплуатации и уровня организации ремонта газовой; запорной арматуры компрессорной части магистрального газопровода.
Акустический диагностический тестер ТА-4 «ИСКАТЕЛЬ-4» предназначен для:
- Определение наличия негерметичностей в ЗА и клапанах акустическим и термометрическим методами при проведении плановых осмотров, сезонном обслуживании, техническом диагностировании ЗА (профилактическое и техническое обслуживание, экспресс - диагностика ЗА (без какого-либо демонтажа) в рабочем режиме);
- Подготовка к проведению и контроль результата текущего, среднего и капитального ремонтов;
- Сравнение протечек по их интенсивности;
- Определение места нахождения и размеров повреждения уплотнений запорного органа;
- Контроль эффективности процесса «набивки» герметизирующей пасты в шаровые краны;
- Создание и ведения базы данных о состоянии диагностируемых кранов.
- Выявление и исключение случаев вырезки исправной, но не отрегулированной ЗА, когда кран «перезакрыт» или «не дозакрыт».
При проведении работ по диагностике запорной арматуры необходимо ознакомится с настоящим техническим описанием и инструкцией по эксплуатации.
При проведении технического обслуживания запорной арматуры компрессорных станций, ТА-4 позволяет оперативно (без какого либо демонтажа) и своевременно обнаруживать и устранять микропротечки, которые являются одной из главных причин появления неустранимых протечек (в следствие постоянного и прогрессирующего эрозионного износа уплотнений) и многократно продлить срок службы запорной арматуры.
| Чувствительность, мкВ | ≤ 1 |
| Диапазон отображения уровней протечек, мВ | 0,1 - 3500 |
| Режимы чувствительности | основной режим– «х1»; режим обнаружения микропротечек– «х10» |
| Напряжение питающего аккумулятора | 12 Вольт |
| Время непрерывной работы в автономном режиме | ≥ 8 ч. |
| Взрывозащищённость: искробезопасная электрическая цепь | РВ1 Ex ib IIА T6 ГОСТ Р51330.10-99 |
| Габаритные размеры | 180 х 80 х 78 мм. (длина х ширина х высота) |
| Вес | 2,5 кг. |

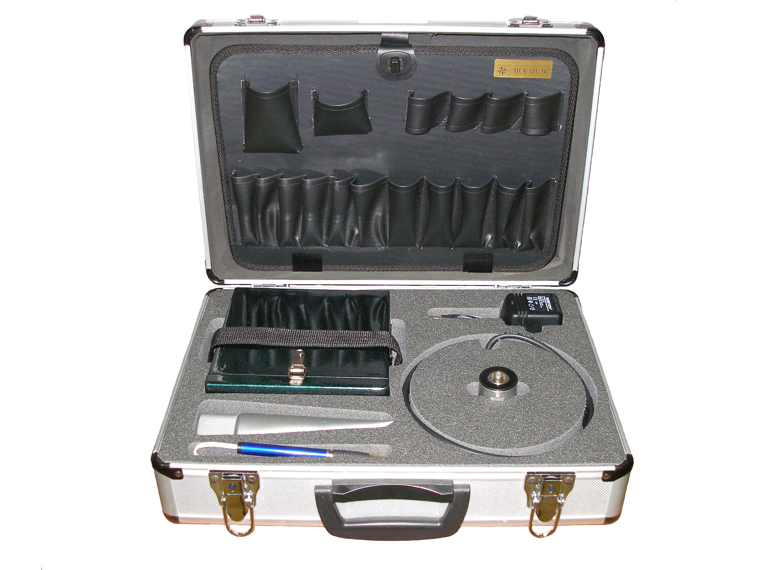

- Прибор акустический ТА-4 «Искатель-4» - 1 шт.
- Датчик: акустический (ДАУ-1М) с кабелем - 1 шт.
- Термодатчик - 1 шт.
- Шнур подзарядки аккумулятора ТА-4 от автомобильной сети (10-14В) - 1 шт.
- Сетевой адаптер (220-12 В) - 1 шт.
- Кейс - 1 шт.
- Техническое описание и инструкция по эксплуатации ПС 2.600.000. ТО - 1 шт.
- Паспорт ПС 2.600.000 ПС - 1 шт.
