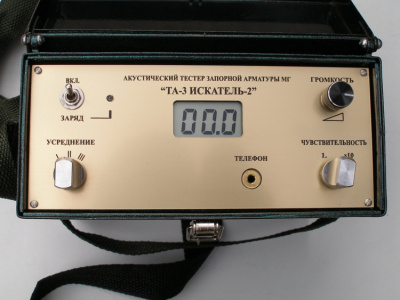

ИСКАТЕЛЬ-2
Акустический тестер линейной части
магистрального газопровода «ИСКАТЕЛЬ-2»
Назначение и особенности применения:
Тестер акустический ТА-3 «ИСКАТЕЛЬ-2» контролирующий прибор, который предназначен для проведения мероприятий по надзору, диагностике, техническому обслуживанию и ремонту газовой запорной арматуры (ЗА подземного исполнения в условиях отсутствия фоновых шумов, любого типа, диаметра, в широком диапазоне перепада давления (≥0,2МПа)), способствующих продлению сроков её работы, предупреждению аварий на газопроводах, повышению культуры эксплуатации и уровня организации ремонта газовой запорной арматуры линейной части магистрального газопровода.
Тестер акустический ТА-3 «Искатель-2» позволяет выполнять:
- Определение наличия негерметичностей в запорной арматуре, клапанах при проведении плановых осмотров, сезонном обслуживании, техническом диагностировании ЗА (профилактическое обслуживание и экспресс-диагностика запорной арматуры с её наземной части (без какого-либо демонтажа) в рабочем режиме);
- Подготовка к проведению и контроль результата текущего, среднего и капитального ремонтов;
- Сравнение протечек по их интенсивности;
- Контроль эффективности процесса «набивки» герметизирующей пасты в краны;
- Создание и ведение базы данных о состоянии диагностируемых кранов;
- Выявление и устранение случаев вырезки исправной, но не отрегулированной ЗА, когда кран «перезакрыт» или «не дозакрыт».
При проведении работ по диагностике запорной арматуры необходимо ознакомится с настоящим техническим описанием и инструкцией по эксплуатации.
При проведении технического обслуживания запорной арматуры линейной части МГ, ТА-3 позволяет: оперативно (без какого либо демонтажа и шурфирования) и своевременно обнаруживать микропротечки, которые являются одной из главных причин появления недопустимых протечек (вследствие постоянного и прогрессирующего эрозионного износа седел и шара) и многократно продлить срок службы запорной арматуры; на 50-100% уменьшить расход дорогостоящей герметизирующей пасты.
|
Чувствительность(положение переключателя чувствительности - х10), мкВ |
≤ 2 |
| Диапазон отображения интенсивности протечек (линейная шкала), мВ | 0,1 - 3500 |
| Режимы чувствительности | основной режим– «х1»; режим обнаружения микропротечек– «х10» |
| Напряжение питающего аккумулятора | 12 Вольт |
| Время непрерывной работы в автономном режиме | ≥ 8 ч. |
| Взрывозащищённость: искробезопасная электрическая цепь | РВ1 Ex ib IIА T6 ГОСТ Р51330.10-99 |
| Габаритные размеры | 180 х 80 х 178 мм. (длина х ширина х высота) |
| Вес | 2,4 кг. |

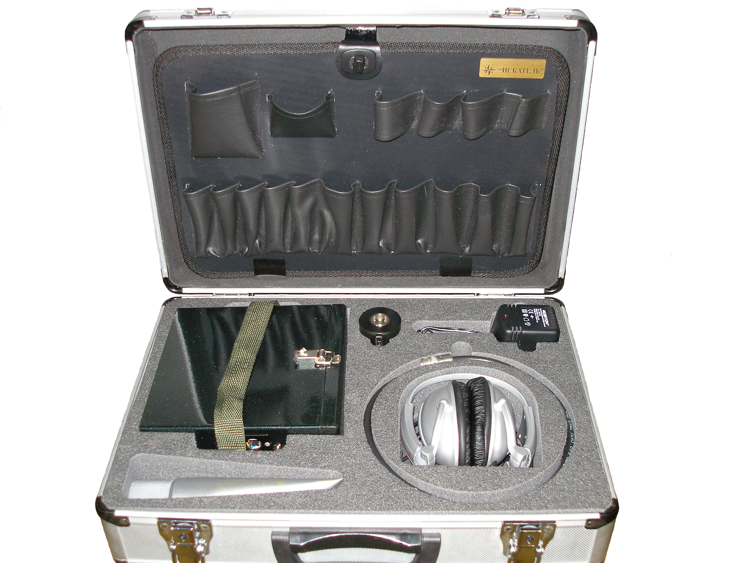

- Прибор акустический ТА-3 «Искатель-2» - 1 шт.
- Датчик: акустический магнитный (ДАМ-1) с кабелем - 1 шт.
- Стереонаушники - 1 шт.
- Шнур подзарядки АБ прибора от автомобильной сети (10-14В) - 1 шт.
- Сетевой адаптер (220-12 В) - 1 шт.
- Кейс - 1 шт.
- Техническое описание и инструкция по эксплуатации ПС 2.500.000. ТО - 1 шт.
- Паспорт ПС 2.500.000 ПС - 1 шт.
