Акустический диагностический комплекс АДК-1.1
Акустический диагностический комплекс АДК-1.1
Назначение и особенности применения:
Акустический диагностический комплекс АДК-1.1 – контролирующий прибор, предназначенный для контроля герметичности, проведения процесса вторичной герметизации, технического обслуживания и диагностирования газовой запорной арматуры (ЗА) линейной части магистрального газопровода ( ЗА подземного исполнения в условиях отсутствия фоновых шумов любого типа, диаметра, в широком диапазоне перепада давления (≥0,2МПа)), а так же ЗА компрессорных станций (ЗА наземного исполнения в условиях повышенных фоновых шумов, любого типа, диаметра, в широком диапазоне перепада давления) и проведение которых способствует продлению сроков её работы, предупреждению аварий на газопроводах, повышению культуры эксплуатации и уровня организации ремонта газовой ЗА.
- Определение наличия протечек через запорный орган ЗА любого типа и диаметра при проведении плановых осмотров, сезонном обслуживании, техническом диагностировании ЗА, при «огневых работах»;
- Отображение, запись и хранение спектральных картин шумов протечек в ЗА;
- Отображение и сравнение интенсивности протечек;
- Контроль процесса «набивки» герметизирующей пасты и/или смазки в ЗА;
- Профилактическое обслуживание и экспресс-диагностика ЗА (без какого-либо демонтажа) в рабочем режиме;
- Контроль герметичности ЗА после проведения пуско-наладочных или ремонтно-восстановительных работ;
- Создание и ведение базы данных о состоянии диагностируемых кранов.
- Выявление и исключение случаев, когда кран «перезакрыт» или «не дозакрыт»
При полном сохранении функций входящего в состав персонального компьютера.
- Канал тестирования ЗА подземной установки (ТА-3), мкВ ≤ 2
- Канал тестирования ЗА надземной установки (ТА-4), мкВ ≤ 1
- акустический канал для ЗА линейной части ≥ 8 ч.
- акустический канал для ЗА компрессорной части ≥ 8 ч
| Чувствительность, мкВ |
|
|
Диапазон отображения уровней протечек в линейном масштабе, мВ |
0,1 - 3500 |
| Режимы чувствительности | основной режим– «х1»; режим обнаружения микропротечек– «х10» |
| Напряжение питающего аккумулятора | 12 Вольт |
| Время непрерывной работы в автономном режиме |
|
| Взрывозащищённость: искробезопасная электрическая цепь | РВ1 Ex ib IIА T6 ГОСТ Р51330.10-99 |
-

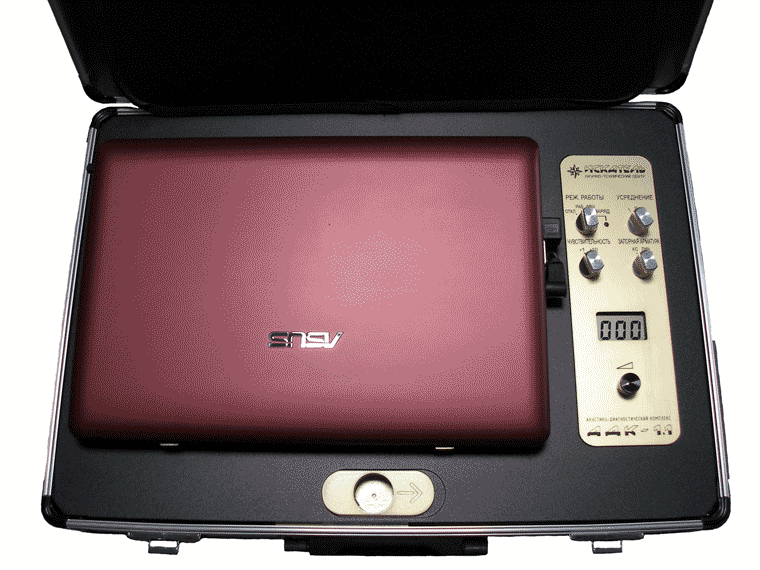

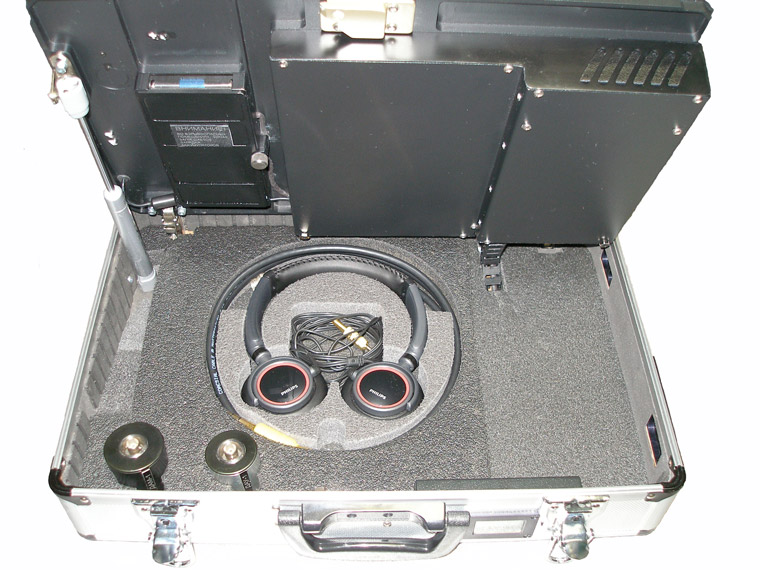

Прибор АДК - 1.1 в состав которого входят:
- Акустический канал ТА-3 «Искатель - 2» - 1 шт.
- Акустический канал ТА-4 «Искатель - 4» - 1 шт.
- Персональный компьютер (Note Book) - 1 шт.
- Сетевой адаптер - 1 шт.
- Кейс с внешним дублирующим индикатором - 1 шт.
- Стереонаушники - 1 шт.
- Датчик акустический магнитный (ДАМ-1) - 1 шт.
- Датчик акустический ультразвуковой (ДАУ-1) - 1 шт.
- Съёмный кабель датчика - 1 шт.
- Техническое описание и инструкция по эксплуатации ПС 2.600.001. ТО - 1 шт.
- Паспорт ПС 2.600.001 ПС - 1 шт.
