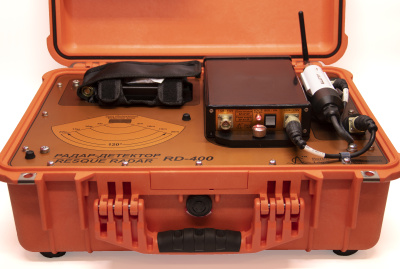

Радар-детектор “РД-400”
Радар-детектор РД-400 производства компании “Логис-Геотех” не имеет аналогов, т.к. позволяет обнаружить людей как по движению, так и по дыханию.
- обнаружить людей под завалами как по движению, так и по дыханию;
- обнаружить людей при сходе оползней или снежных лавин;
- определить расстояние до подвижного/неподвижного человека;
- повысить уровень проведения спасательных операций.

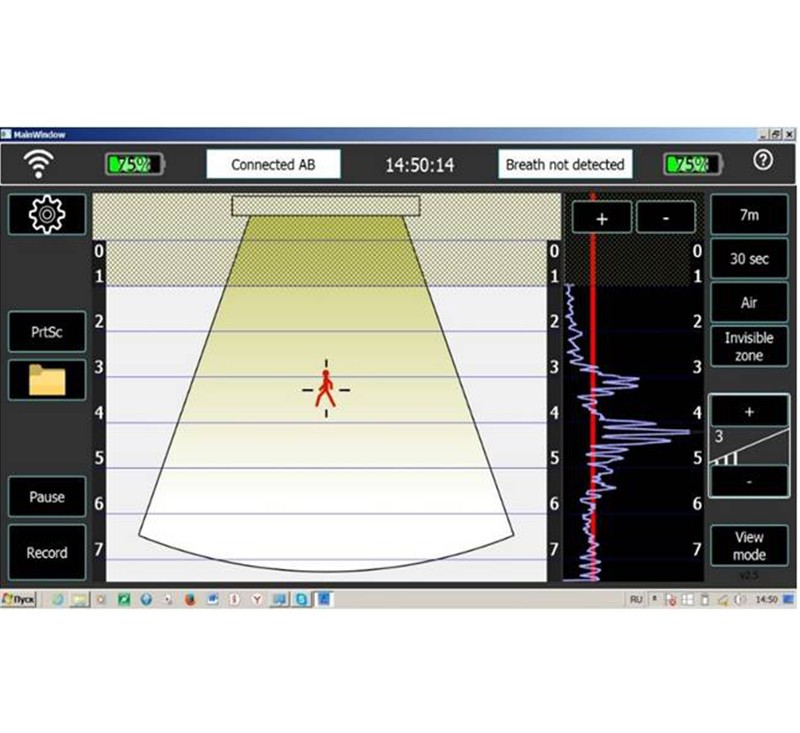

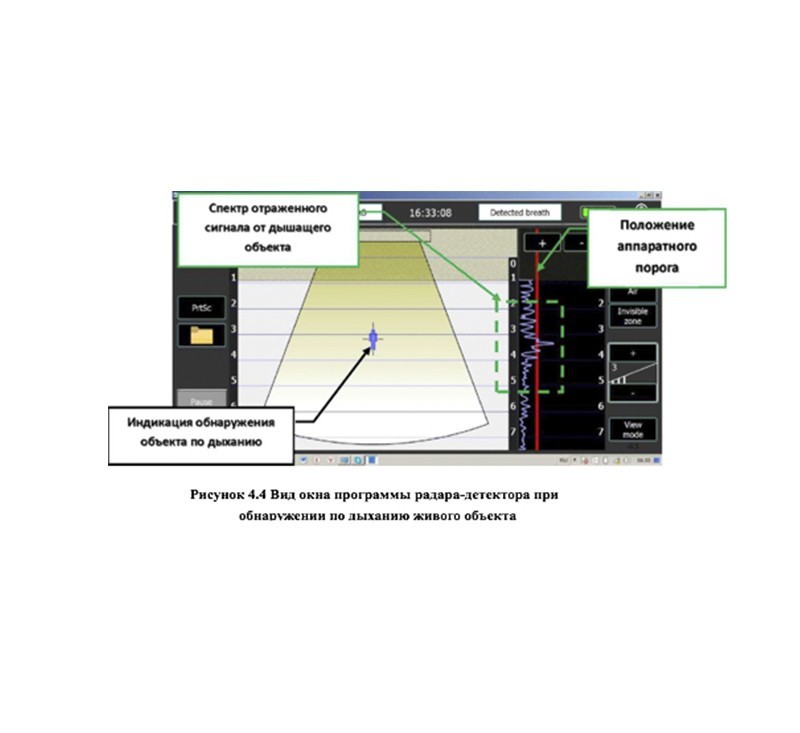

Криптограмма с изображением человека появляется на экране монитора в соответствии с дистанцией, на которой находится обнаруженный по дыханию объект. Дополнительно в правой части главного окна начинает отображаться спектр отраженного сигнала от обнаруженного по дыханию объекта и положение аппаратного порога прибора (красная линия). Форма спектра отраженного сигнала расширяет возможности оператора по прогнозированию и оценки ситуации о возможном наличии под завалом дышащего объекта. Появление ярко выраженного пика в спектре говорит об обнаружении объекта по дыханию. Перемещение линии, соответствующей аппаратному приделу кнопками «+» / «-», позволяет наиболее комфортно устанавливать размер спектра отраженного сигнала.
Для повышения эффективности применения радара-детектора, программой РД-400 предусмотрен ряд опций, назначение и применение которых, описано ниже. Вызов окна, необходимой опции осуществляется нажатием соответствующей кнопки.
Опция «Настойки» — позволяет выбирать язык (английский, китайский), на котором выполнены надписи в главном меню программы РД-400; выставлять настройки производителя прибора («Заводские настройки»).
Опция «Дистанция» — предназначена для выбора дистанции зондирования радара-детектора РД-400 (3 м, 7 м, 15 м, 30 м).
Опция «Время анализа» — предназначена для установки времени (Рис.4.8), в течении которого программа анализирует спектр отраженных сигналов. Диапазон изменения времени анализа 15, 30, 60, 120 сек. При проведении поисковых работ в тяжелых условиях необходимо увеличивать время анализа до 60-120 сек.
Опция «Слепая зона» — предназначена для регулировки величины дистанции в ближней зоне прибора с целью уменьшения вероятности появления ложных обнаружений. Величина «Слепой зоны» изменяется до дистанции 1,0 м с шагом 10 см, далее изменение происходит через 0,5 м. В Главном окне программы область «Слепой зоны» закрашивается зеленым прозрачным цветом.
Опция «Чувствительность» — предназначена для изменения чувствительность прибора при обнаружении объектов по дыханию в зависимости от сложности зондируемой среды, имеет 8 степеней градации, 8 - самая высокая чувствительность. Кнопка «+» увеличивает, кнопка «-» уменьшает чувствительность прибора, дополнительно числовое значение отображает степень чувствительности. Повышение чувствительности при зондировании среды не являющейся сложной по своим электрофизическим свойствам приводит к увеличению ложных беспорядочных обнаружений.
Опция «Среда» — выбирается в зависимости от характера среды через которую ведётся зондирование (бетон, воздух, снег). Выбор среды влияет на правильность определения дистанции от радара-детектора до обнаруженного по дыханию объекта.

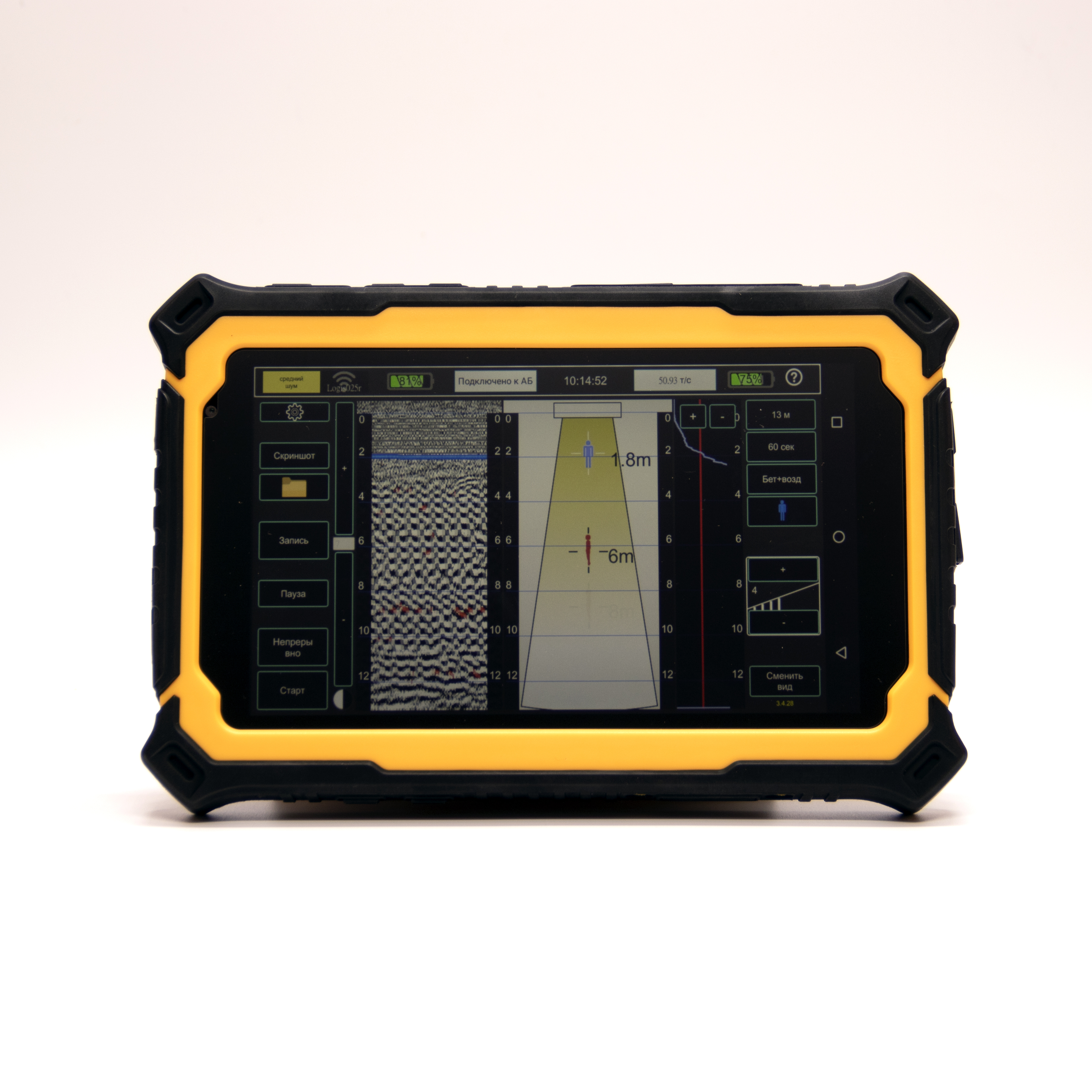

Радар-детектор РД-400 обнаруживает объекты не только по дыханию, но и по движению. Окна программы прибора может быть представлено в двух видах. В первом случае обнаружение подвижного объекта отображается в виде криптограммы-силуэт шагающего человека, которая перемещается на экране монитора параллельно шкале дистанций в зависимости от изменения дистанции от прибора до обнаруженного движущегося объекта. Во втором случае добавляется радарограмма, на которой красным маркером отрисовывается траектория перемещения обнаруженного объекта относительно прибора.
Размер | 490 х 390 х 200 мм |
Вес | 11 кг |
Питание | внутренний 9 9 А*ч, 12 В Ni-MH (сменный аккумулятор) |
Потребляемая мощность | 7 Вт |
Время непрерывной работы | 16 часов |
Глубина зондирования | 5, 10, 15, 20 м |
Материал | строительные материалы, снег, щебень, почва |
Рабочая температура | - 30...+ 50 С |
Время цикла | 15, 30, 60, 180 сек |
Дальность WI-FI | до 100 м |

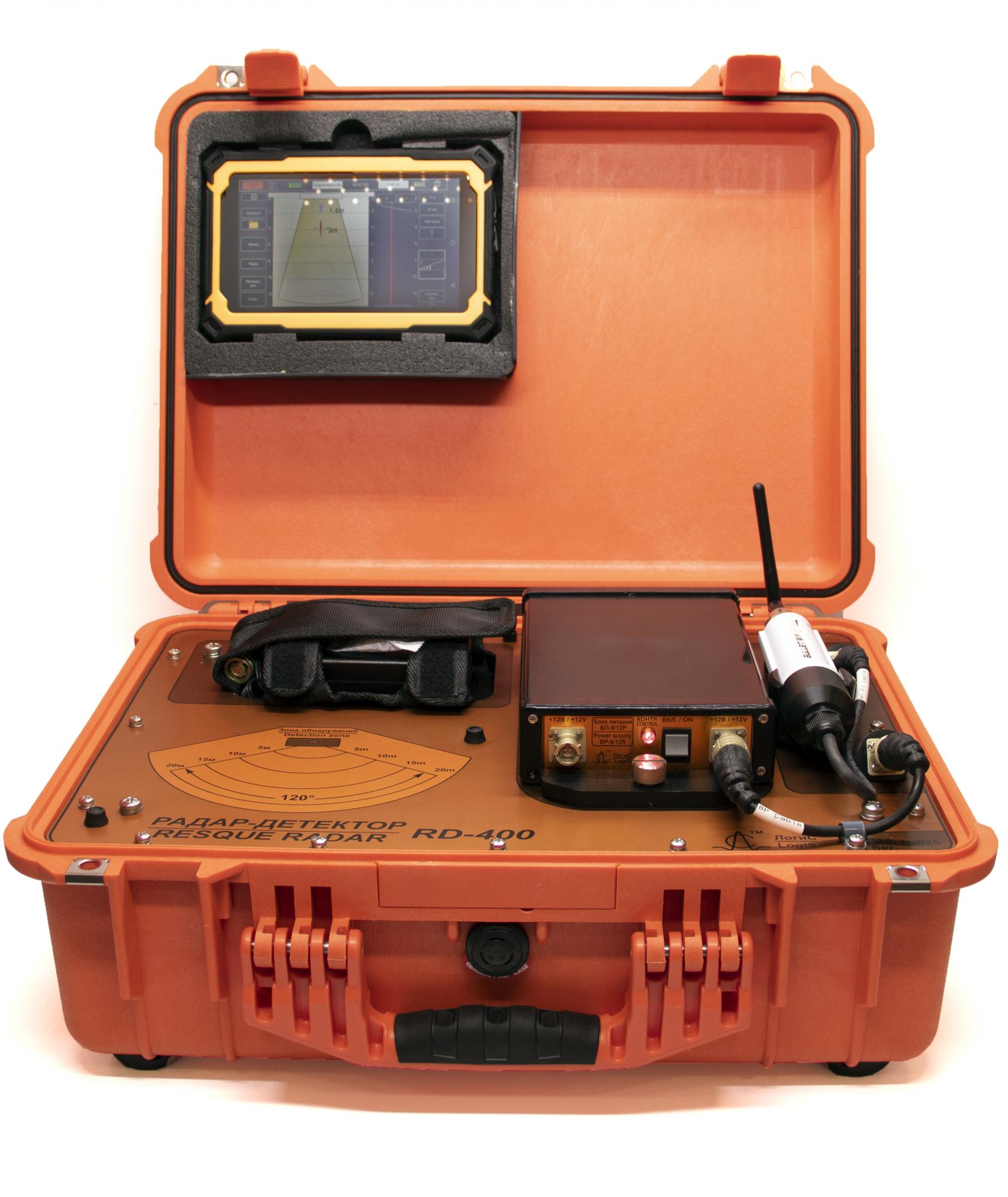

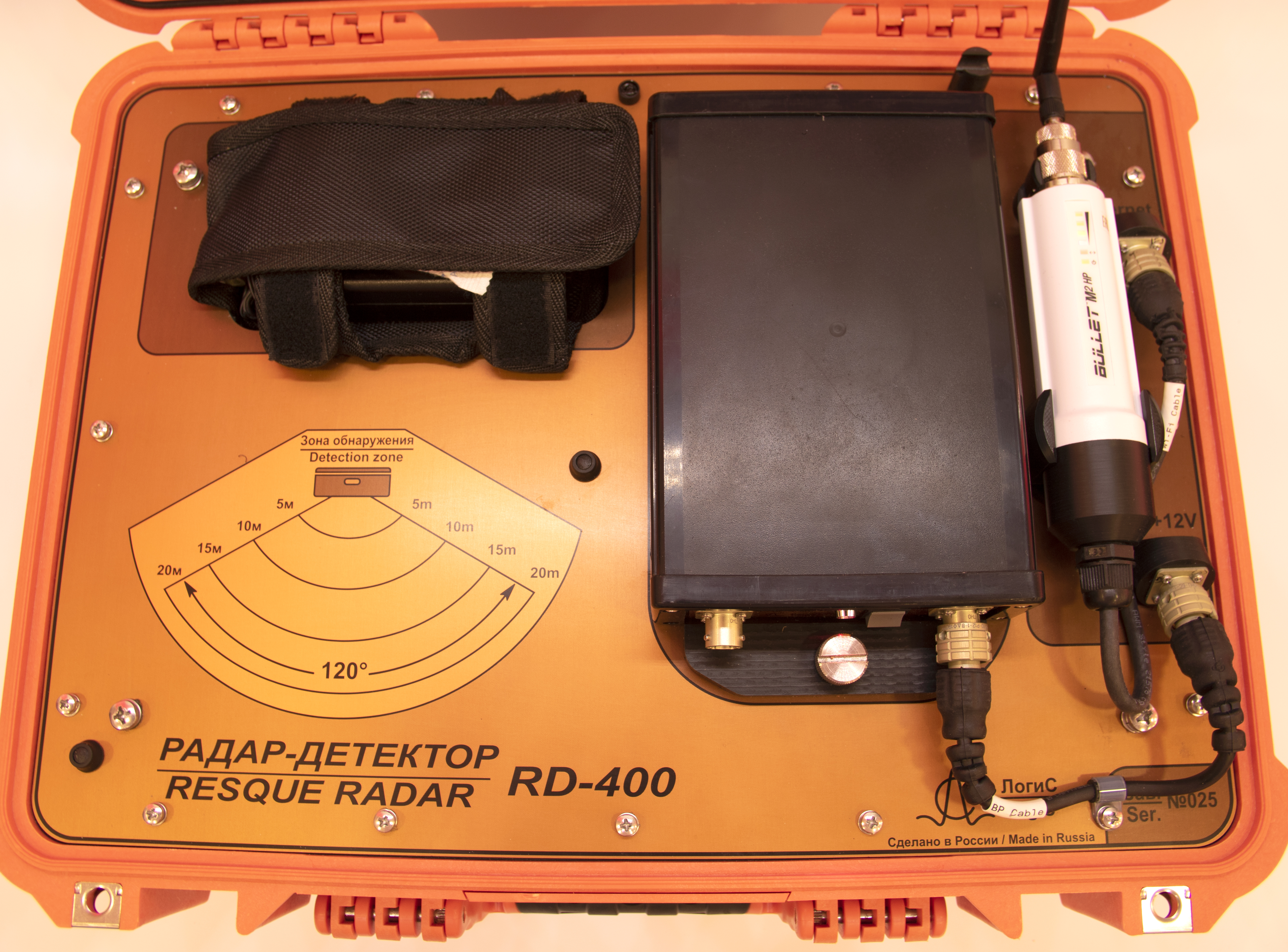

- Радар-детектор РД-400
- Блок питания БП-9/12
- Зарядное устройство ЗУ-9

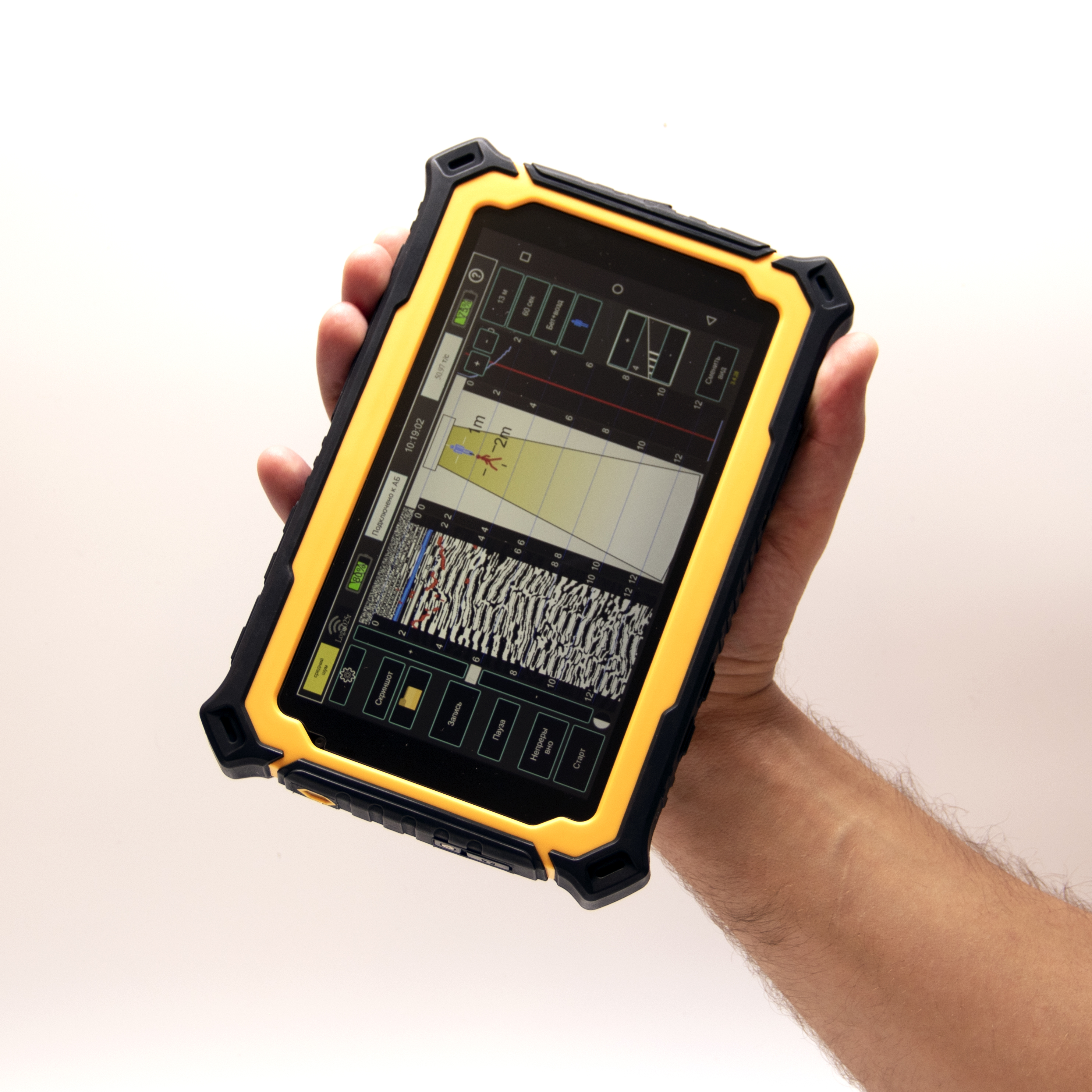

- Защищенный планшетный ноутбук
- Зарядное устройство планшетного ноутбука
- Блок радиомодема
- Документация (РЭ, ПС)
- Программа GeoScan32, базовая версия (установочный CD-диск)
