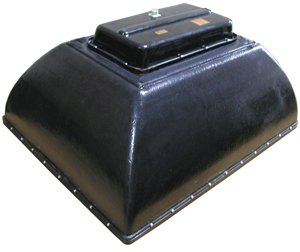

Антенный блок АБ-400Р
Антенный блок АБ-400Р имеет максимальную для рупорных антенных блоков глубину зондирования — 3 м (в зависимости от типа грунтов) и обеспечивает разрешающую способность по глубине от 10 см. АБ-400Р разработан специально для многоканального георадарного комплекса ОКО-2 для железных дорог и может работать с отрывом от поверхности до 0,4 метра.
При работе с комплектом георадара ОКО-3 увеличивается количество точек по глубине (до 8192 точек) и значительно взрастает скорость зондирования — до 400 скан/cек.
Съемка с отрывом от поверхности позволяет избавиться от влияния прямого сигнала от приемника к передатчику и произвести детальное изучение приповерхностных слоев.
Скоростные антенные блоки предназначены специально для съемки с отрывом от поверхности на высокой скорости, они используются с трех и шестиканальными скоростными георадарами ОКО-2 применяемыми для съемки на железных дорогах с отрывом от поверхности до 0,5 м.
Качественная обработка получаемых данных может быть выполнена в профессиональной версии ПО Geoscan32 или в программном пакете ГЕОРАДАР-ЭКСПЕРТ.
Обработка и интерпретация материалов георадиолокационной съемки на железной дороге трехканальным георадарным комплексом ОКО-2, в комплекте с тремя АБ-400Р, закрепленными на путеизмерительном вагоне.
Основные плюсы:
- Рупорная экранированная антенна
- Допустимый отрыв от поверхности 0,4 м
- Частота 400 МГц
- Глубина исследования до 3 м
- Разрешающая способность 10 см
| Экранирование антенны | Да |
| Рупорная антенна | да |
| Центральная частота | 400 МГц |
| Максимальная глубина зондирования | 3 м |
| Максимальный отрыв от поверхности | 0.5 м |
| Разрешающая способность по глубине | 0.1 м |
| Габариты | 72×57×37 см |
| Масса | 9.5 кг |
| Потребляемая мощность | 5.5 Вт |
- АБ-400Р
- Транспортная сумка
