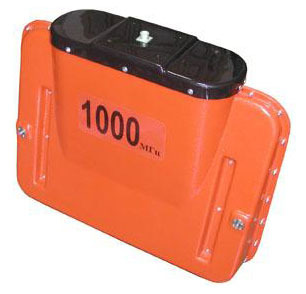

Антенный блок АБ-1000Р
Антенный блок АБ-1000Р позволяет проводить работы с отрывом от поверхности до 30 см. Благодаря частоте в 1000 МГц, обеспечивается глубина исследований до 1,5 м с разрешающей способностью в 4 см. АБ-1000Р может успешно применяться как при исследовании железнодорожных насыпей, так и дорожного покрытия автотрасс.
Съемка с отрывом от поверхности позволяет избавиться от влияния прямого сигнала от приемника к передатчику и произвести детальное изучение приповерхностных слоев.
Для работы с АБ-1000Р необходим один из комплектов георадара ОКО.
При работе с комплектом георадара ОКО-3 увеличивается количество точек по глубине (до 8192 точек) и значительно взрастает скорость зондирования — до 400 скан/cек.

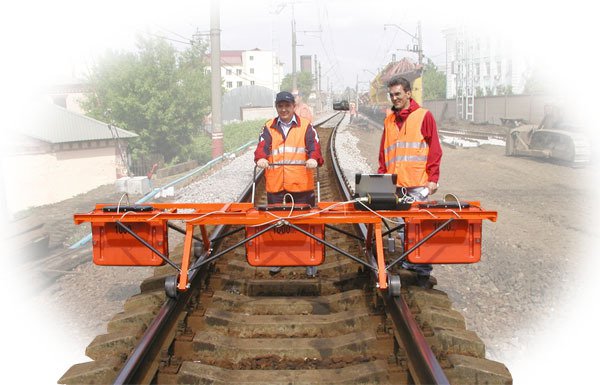

Скоростные антенные блоки предназначены специально для съемки с отрывом от поверхности на высокой скорости, они используются с трех и шестиканальными скоростными георадарами ОКО-2 применяемыми для съемки на железных дорогах с отрывом от поверхности до 0,5 м.
Качественная обработка получаемых данных может быть выполнена в профессиональной версии ПО Geoscan32 или в программном пакете .

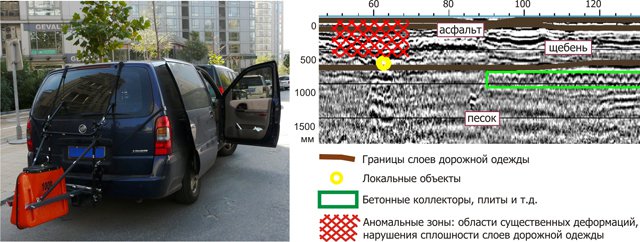

Георадарный профиль, полученный при обследовании автодороги георадаром ОКО-2 с антенной АБ-1000Р.
Основные плюсы:
- Рупорная экранированная антенна
- Допустимый отрыв от поверхности 0,3 м
- Частота 1000 МГц
- Глубина исследования до 1,5 м
- Разрешающая способность 4 см
- Обуженная диаграмма направленности
| Экранирование антенны | да |
| Рупорная антенна | да |
| Центральная частота | 1000 МГц |
| Максимальная глубина зондирования | 1.5 м |
| Максимальный отрыв от поверхности | 0.4 м |
| Разрешающая способность по глубине | 0.04 м |
| Габариты | 63×20×52 см |
| Масса | 7.3 кг |
| Потребляемая мощность | 5.5 Вт |
- АБ-1000Р
- Транспортная сумка
