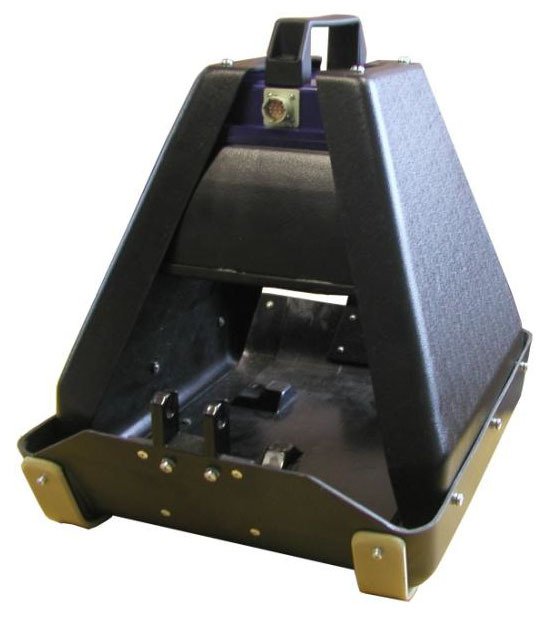

Антенный блок АБ-1700Р
Высокочастотный антенный блок АБ-1700Р имеет обуженную диаграмму направленности и может работать с отрывом от поверхности до 20 см без потери качества данных. Благодаря частоте в 1700 МГц, обеспечивается детальное изучение подповерхностных слоев на глубину до 0,8 м с разрешающей способностью 3 см. АБ-1700Р разработана специально для проведения скоростной георадарной съемки протяженных объектов, таких как автомобильные и железные дороги.
Съемка с отрывом от поверхности позволяет избавиться от влияния прямого сигнала от приемника к передатчику и произвести детальное изучение приповерхностных слоев.
Скоростные антенные блоки предназначены специально для съемки с отрывом от поверхности на высокой скорости, они используются с трех и шестиканальными скоростными георадарами ОКО-2 применяемыми для съемки на железных дорогах с отрывом от поверхности до 0,5 м.
Для работы с АБ-1700Р необходим один из комплектов георадара ОКО.
При работе с комплектом георадара ОКО-3 увеличивается количество точек по глубине (до 8192 точек) и значительно взрастает скорость зондирования — до 400 скан/cек.
Качественная обработка получаемых данных может быть выполнена в профессиональной версии ПО Geoscan32 или в программном пакете

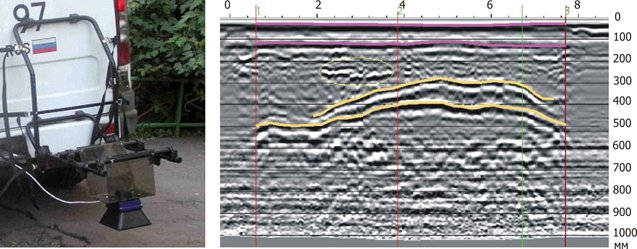

Пример радарограммы, полученной георадаром ОКО-2 с антенным блоком АБ-1700Р при изучение конструктивных особенностей автодорожного покрытия.
Основные плюсы:
- Рупорная экранированная антенна
- Обуженная диаграмма направленности
- Допустимый отрыв от поверхности от 20 см до 50 см в скоростном варианте
- Частота 1700 МГц
- Глубина исследования до 0,8 м
- Разрешающая способность 3 см
Экранирование антенны | да |
Рупорная антенна | да |
Центральная частота | 1700 МГц |
Максимальная глубина зондирования | 0.8 м |
Максимальный отрыв от поверхности | 0.2 м |
Разрешающая способность по глубине | 0.03 м |
Габариты | 20×18×16 см |
Габариты (с монолыжей) | 43×30×33 см |
Масса | 1.2 кг |
Потребляемая мощность | 3 Вт |

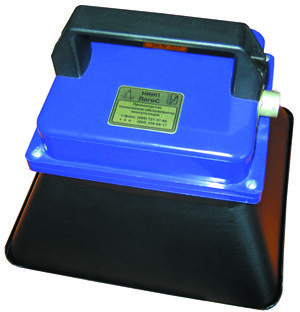

- АБ-1700
- Транспортная сумка
