Контрольный образец для проверки чувствительности дефектоскопических материалов КОДМ-А3.
|
Тип
|
Образец |
Контрольный образец для проверки чувствительности дефектоскопических материалов КОДМ-А3 предназначен для проверки качества дефектоскопических материалов и определения чувствительности при проведении капиллярного контроля, а также для применения при обучении и аттестации специалистов НК.

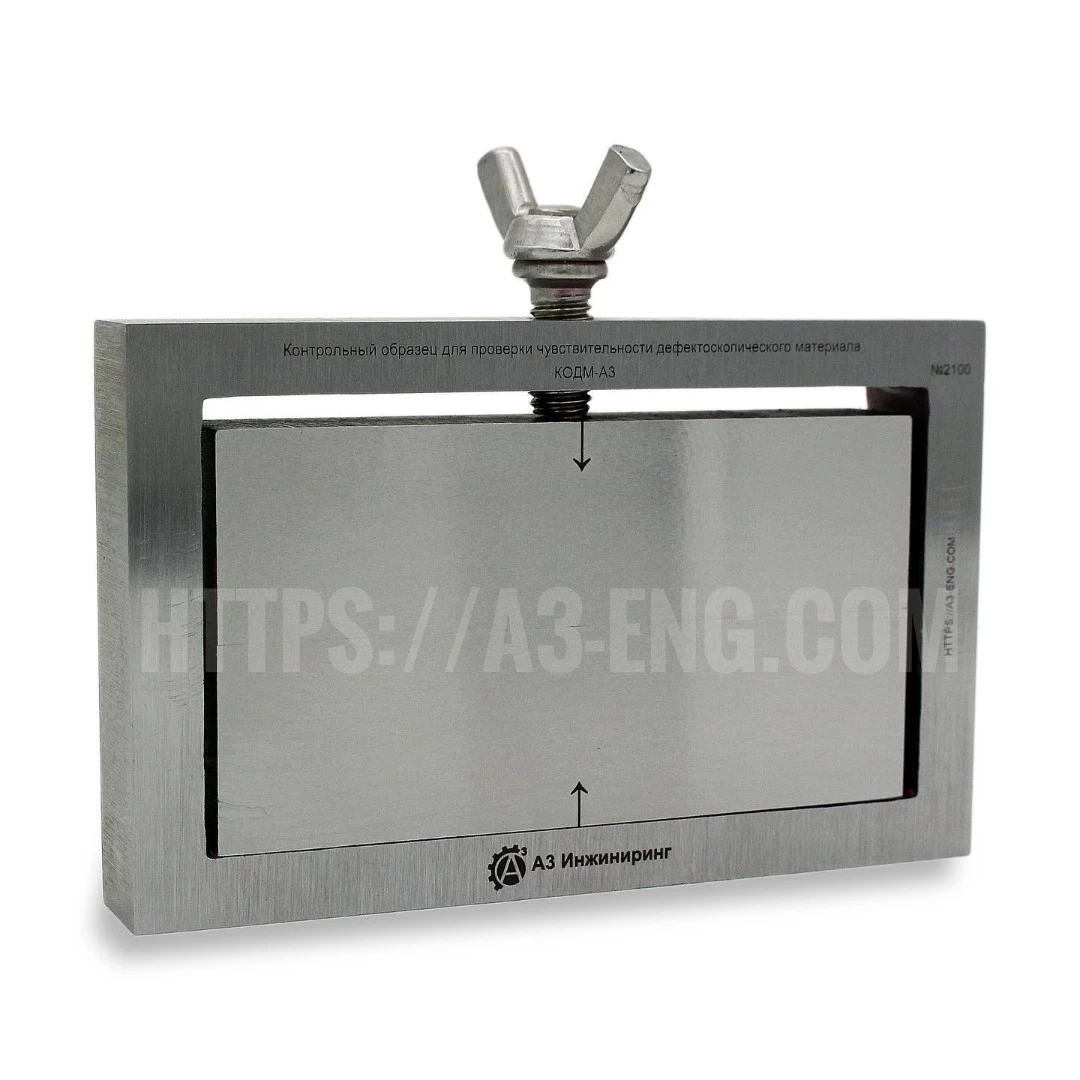

Контрольный образец с искусственным дефектом представляет собой рамку из коррозионностойкой стали с закрепленными в ней двумя пластинами и щупом.
Шероховатость (Ra) контактных поверхностей пластин, притертых друг к другу, между которыми вставлен щуп, не более 0,32 мкм в соответствии с ГОСТ 2789-73.
Шероховатость других поверхностей пластин не более 6,3 мкм.
Клиновидная трещина между эталонными пластинами создается с помощью щупа соответствующей толщины. Эталонные пластины имеют соответствующую лазерную маркировку, что исключает их неправильную установку.
Образец изготовлен в соответствии с РДИ 38.18.019-95.

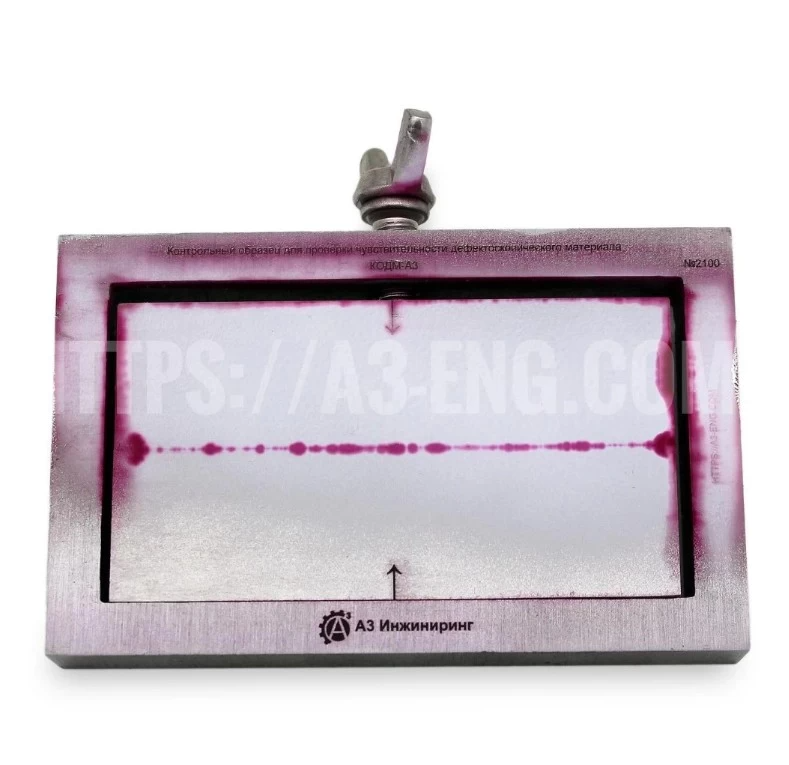

Порядок работы с образцом подробно изложен в РДИ 38.18.019-95 и практически ничем не отличатся от работы с обычным образцом для ЦД, имеющим 1 тупиковую трещину фиксированного размера.
В качестве основного преимущества данного образца следует отметить возможность его более длительной эксплуатации, т.к. его конструкция позволяет полностью удалять пенетрант после работы с ним (возможна полная промывка его отдельных частей с выдержкой, например, в ацетоне). Данное преимущество делает срок его службы, при правильной эксплуатации, практически не ограниченным.
Таблица соответствия классов чувствительности по ГОСТ 18442-80 с толщиной щупов контрольного образца:
| Класс чувствительности | Толщина щупа контрольного образца, мм | < Ширина раскрытия, мкм |
| I | Применение не допускается | менее 1 |
| II | 0.05 | От 1 до 10 |
| III | 0.1 | От 10 до 100 |
| IV | 0.5 | От 100 до 500 |

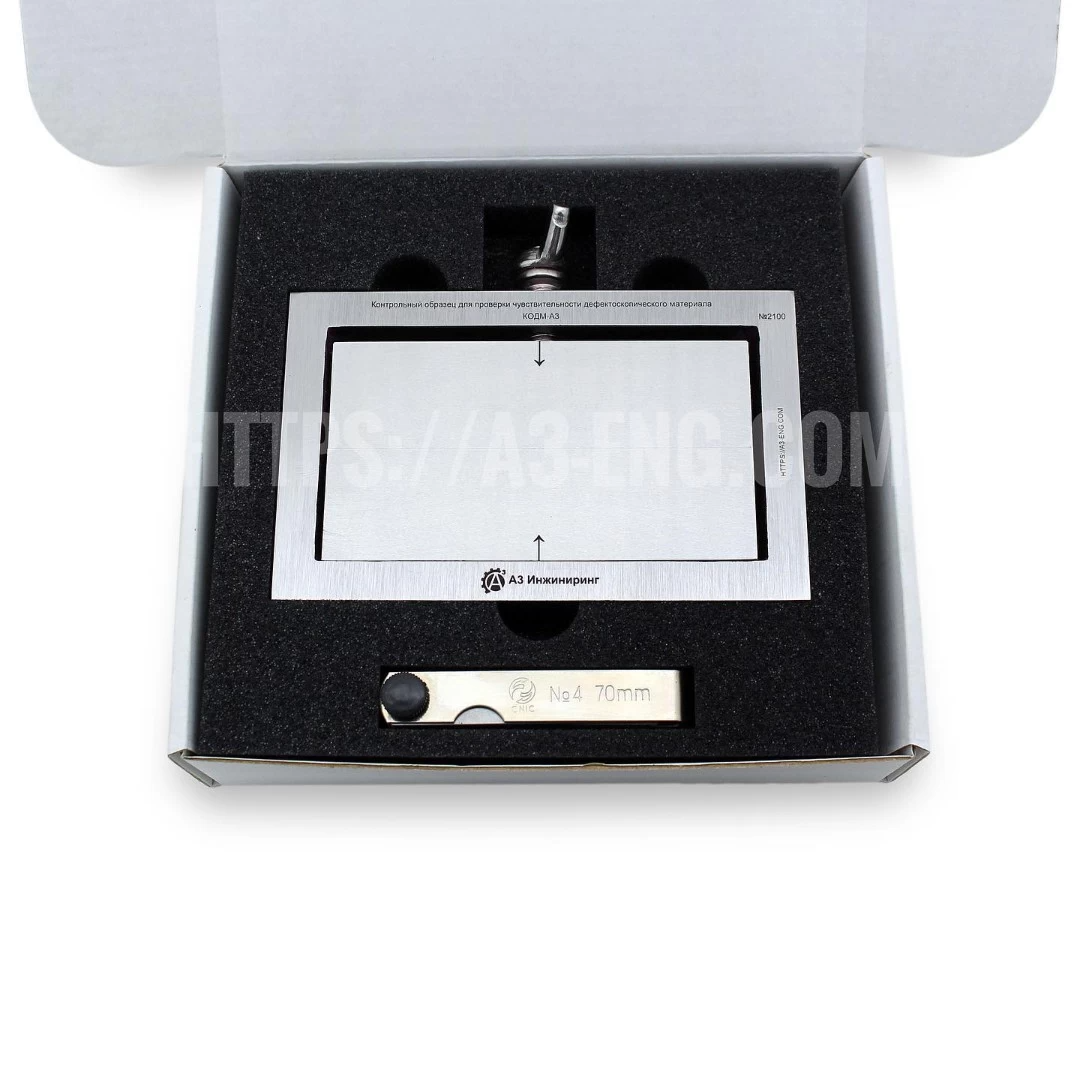

Комплект поставки:
- КОДМ-А3
- Набор щупов N4 L=70
- Сертификат о калибровке
- Упаковка
