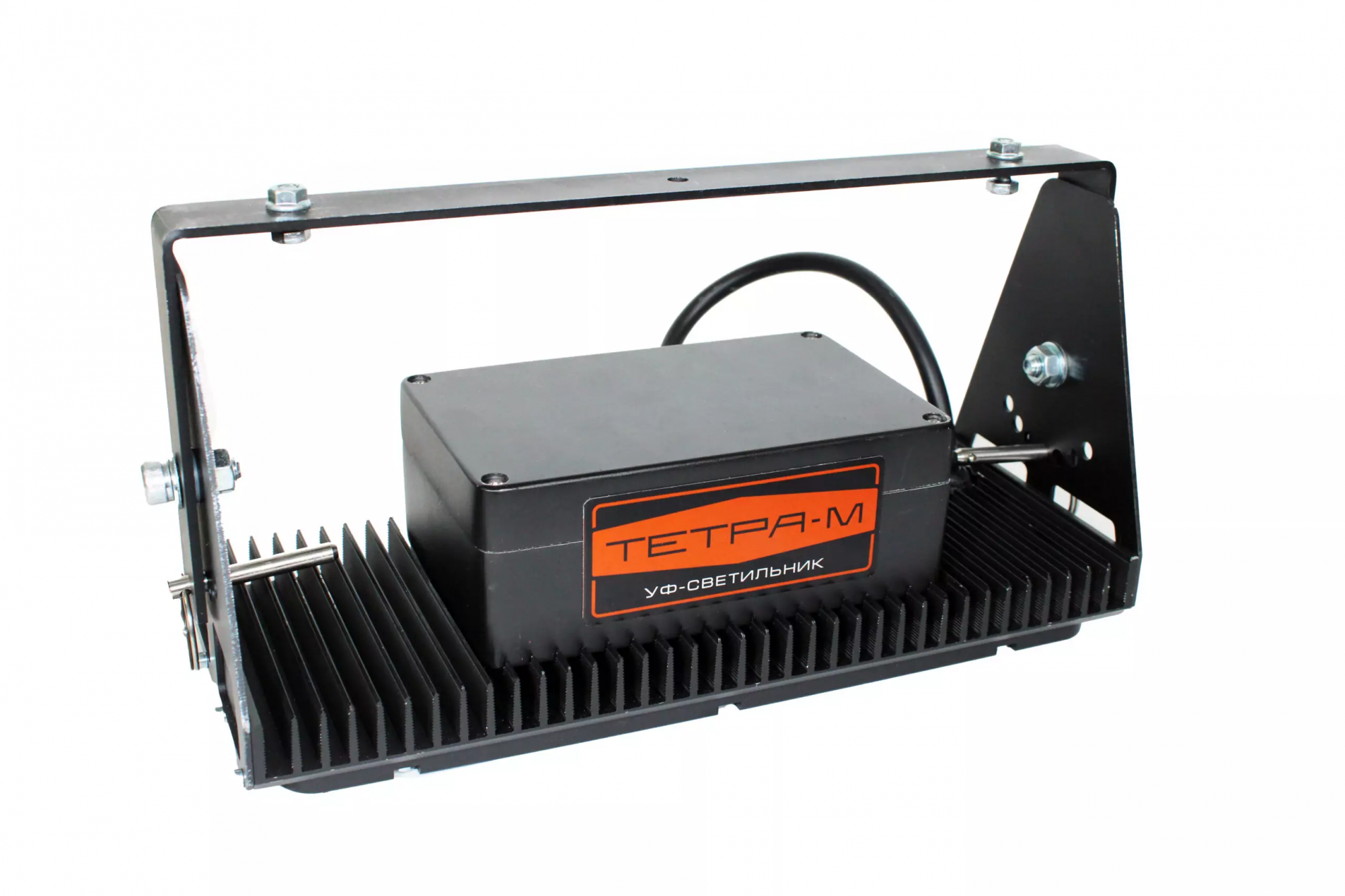

Стационарный светильник ультрафиолетового и белого света Тетра-М
Назначение и применение светильника Тетра-М
Светильник Тетра-М предназначен для проведения неразрушающего контроля с использованием люминесцентных и цветных методов, включая:
-
капиллярную (цветную) дефектоскопию,
-
магнитопорошковый контроль,
-
течеискание.
Прибор используется в сочетании с люминесцентными материалами и источниками белого света, а также монохромными средствами контроля (цветные пенетранты, чёрный магнитный порошок).
Применяется для выявления поверхностных и подповерхностных дефектов в сварных соединениях и основном металле изделий в отраслях:
-
авиационной,
-
автомобильной,
-
железнодорожной,
-
энергетической,
-
машиностроительной и других.
Оптимален для использования в лабораториях, производственных цехах и на стационарных рабочих местах.
Светильник Тетра-М полностью соответствует требованиям ГОСТ 56512-2015, ГОСТ 53700-2009 и РТМ 1.2А.020-2011, поскольку все заявленные параметры интенсивности УФ-излучения относятся исключительно к А-спектру. Суммарная доля спектров B и C составляет менее 0,1%, что делает светильник максимально безопасным для оператора. Интенсивность видимого света в УФ-режиме не превышает 20 лк.
Светильник оснащён регулируемой интенсивностью УФ-излучения до 6000 мкВт/см² и дополнительной подсветкой белым светом, что позволяет эффективно использовать его в различных условиях контроля. Длина волны УФ-излучения составляет 365 нм, обеспечивая равномерную освещённость зоны контроля на уровне не менее 2000 мкВт/см².
Пиковое значение интенсивности достигается сразу после включения и сохраняется стабильно на всём протяжении работы устройства.
Благодаря использованию высококачественных УФ-светодиодов, светильник может работать непрерывно более 8 часов без необходимости перерыва или охлаждения.
Условия визуального выявления протяжённых индикаторных следов дефектов
(соотношение ширины следа и ширины раскрытия дефекта 10:1)
| Класс чувствительности | Ультрафиолетовая облученность при использовании люминесцентных методов (Л, ЛЦ, ФЛ, ФЛЦ) | Освещённость, лк, при использовании цветных и яркостных методов (Ц, Я, ФЦ) для ламп | ||||
|---|---|---|---|---|---|---|
| люминесцентных | накаливания | |||||
| отн. ед. | мкВт/см² | комбинированная | общая | комбинированная | общая | |
| I | 300–100 | 3000–1000 | 2500* | 750 | 2000* | 500 |
| II | – | |||||
| III | 150±50 | 1500±500 | 2000 | 500 | 1500 | 400 |
| IV | 75±25 | 750±250 | 750 | 300 | 500 | 200 |
| Технологический | До 50 | До 500 | – | |||
Стационарный УФ-светильник Тетра-М — надёжное решение для проведения контроля с применением люминесцентных методов. Устройство обеспечивает стабильную ультрафиолетовую облучённость и высокую безопасность для оператора.
Соответствие нормативам
Светильник полностью соответствует требованиям:
-
ГОСТ 56512-2015
-
ГОСТ 53700-2009
-
РТМ 1.2А.020-2011
Все заявленные характеристики УФ-излучения относятся исключительно к А-спектру (365 нм).
Суммарная доля B и C спектров не превышает 0,1%, а интенсивность белого света в УФ-режиме не превышает 20 лк, что делает светильник максимально безопасным для потребителя.
Технические характеристики
-
Длина волны УФ-излучения: 365 нм
-
Минимальная освещённость зоны контроля: ≥ 2000 мкВт/см²
-
Регулируемая интенсивность УФ-излучения: до 6000 мкВт/см²
-
Непрерывная работа: более 8 часов без перегрева и снижения яркости
-
Пиковая интенсивность: достигается мгновенно при включении и сохраняется стабильно
Отличительные особенности
-
Регулировка интенсивности + встроенный белый свет для универсальных задач
-
Высококачественные светодиоды с длительным сроком службы
-
Подходит для стационарных установок и организованных рабочих мест
Конструктивные преимущества
-
Герметичный и ударопрочный корпус — устойчивая работа в сложных условиях
-
Пассивное охлаждение — бесшумная эксплуатация без вентиляторов
-
Линза без помутнения — равномерная засветка на всём сроке службы

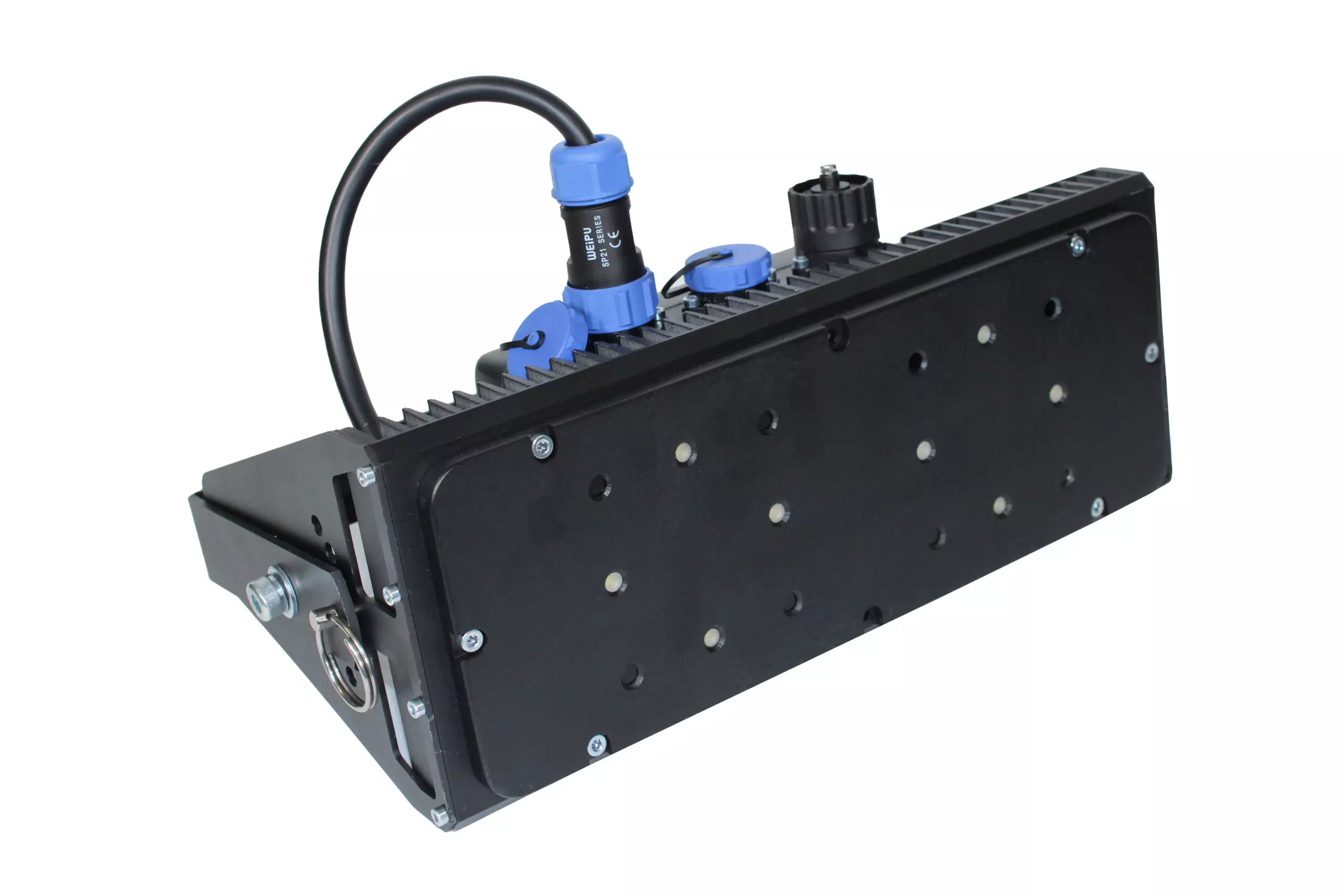

Осветитель
| Источник освещения – УФ-светодиоды, шт. | 8 |
| Источник освещения – Светодиоды белого света, шт. | 8 |
| Длина волны с пиком излучения, нм | 365 ± 5 |
| Диапазон интенсивности УФ-излучения, мкВт/см² | от 300 до 6000 |
| Диаметр пятна ≥1000 мкВт/см² (на 38 см), мм | 450 × 320 |
| Диаметр пятна ≥2000 мкВт/см² (на 38 см), мм | 370 × 260 |
| Засветка видимым спектром при макс. УФ, лк, не более | 20 |
| Напряжение питания, В | 220 |
| Корпус осветителя | Алюминиевый сплав, пластик |
| Габариты осветителя, мм | 334 × 120 × 161,5 |
| Габариты блока управления, мм | 142 × 80 × 81 |
| Масса осветителя, кг, не более | 3,4 |
| Масса блока управления, кг, не более | 0,3 |
| Температура окружающей среды, °С | –20 … +50 |
| Относительная влажность (при 35 °C), %, не более | 95 |
| Атмосферное давление, кПа | 70 … 106,7 |
- Источник ультрафиолетового и белого света

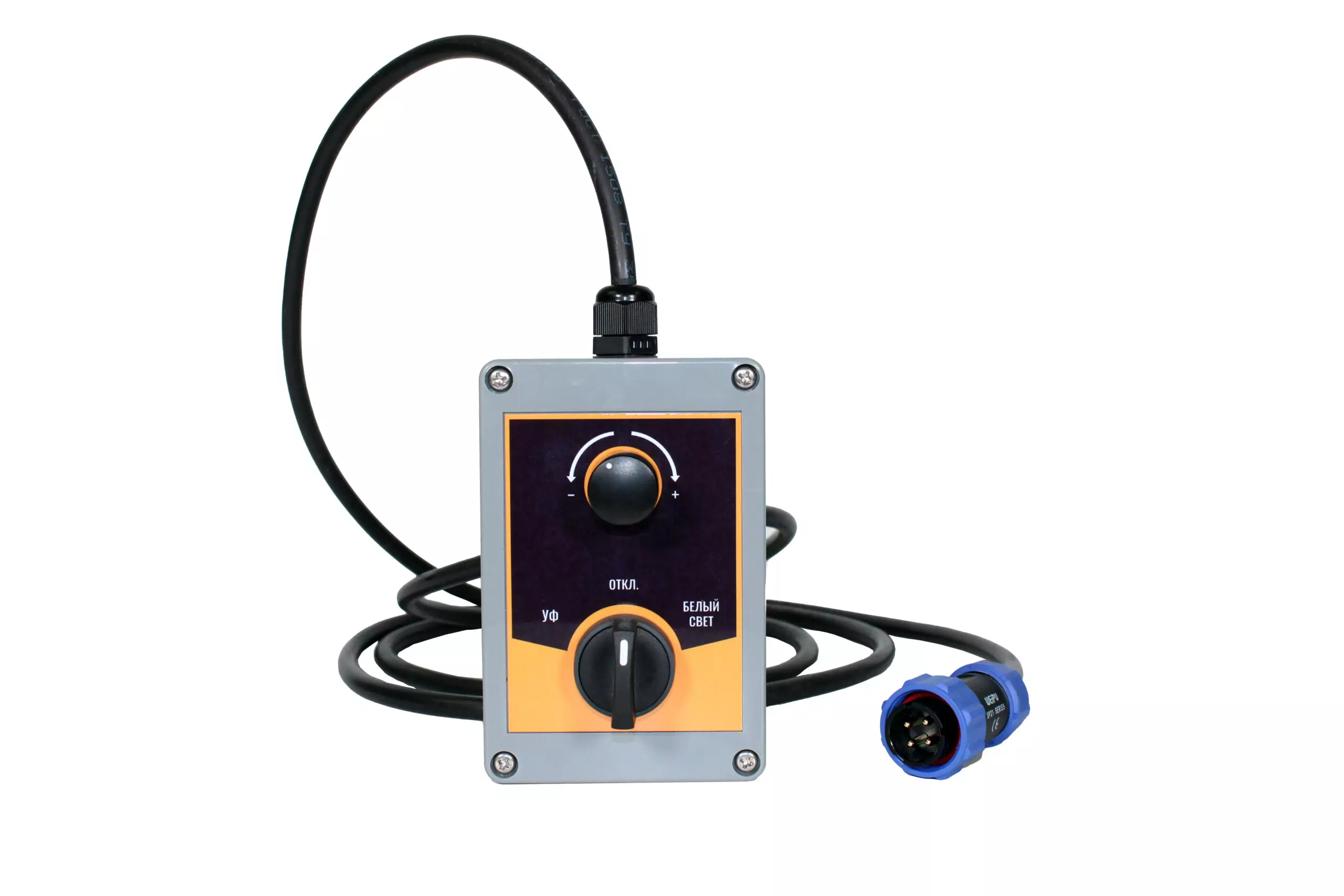

- Блок управления
- Кабель соединительный до блока управления
- Кабель сетевой для блока питания 3 м
- Руководство по эксплуатации, совмещенное с паспортом.
