Плотномер грунтов динамический ПДУ-МГ4 Удар
Измеритель модуля упругости грунтов и оснований дорог ПДУ-МГ4 «Удар» предназначен для косвенного измерения модуля упругости грунтов и оснований дорог на основе прямых измерений амплитуды перемещения штампа и ударной силы, действующей на круглый жесткий штамп.
Подробнее
2 496 390 тенге/шт
-
+
В корзину
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

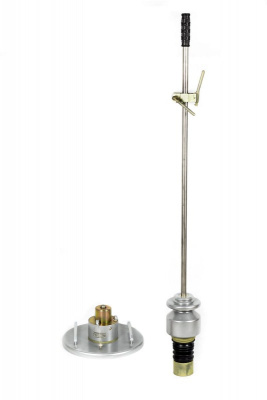

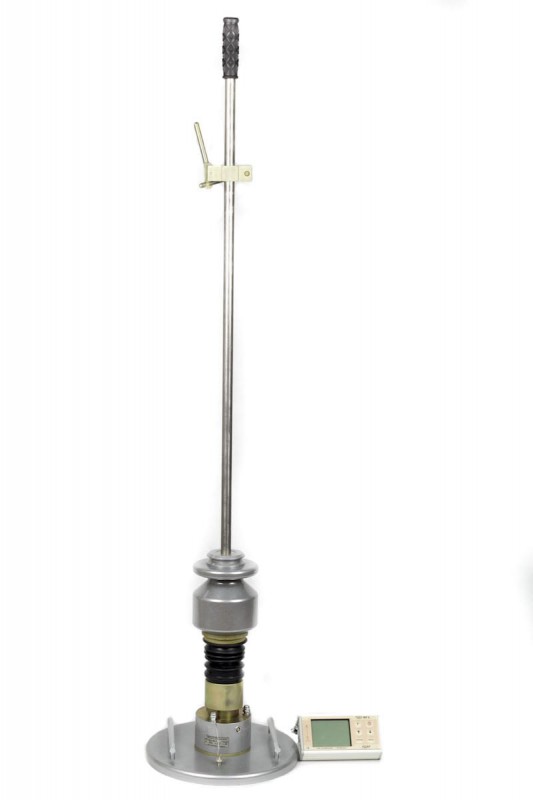

Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4 «Удар» и ПДУ-МГ4.01 «Удар» предназначены для косвенного измерения модуля упругости грунтов и оснований дорог на основе прямых измерений амплитуды перемещения штампа и ударной силы, действующей на круглый жесткий штамп. Приборы состоят из нагрузочной плиты, с закрепленными на ней тензодатчиком силы, акселерометром и упругим элементом, штанги с грузом и электронного блока.
Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером.
Результаты испытания (модуль упругости, нагрузка и деформация) отображаются на графическом дисплее и автоматически архивируются.
Прибор ПДУ-МГ4 «Удар» имеет нагрузочную плиту увеличенного диаметра (300 мм) при массе падающего груза 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях.
Прибор ПДУ-МГ4.01 «Удар» имеет массу падающего груза 5 кг и диаметр нагрузочной плиты 200 мм.
Приборы снабжены функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний.
Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером.
Результаты испытания (модуль упругости, нагрузка и деформация) отображаются на графическом дисплее и автоматически архивируются.
Прибор ПДУ-МГ4 «Удар» имеет нагрузочную плиту увеличенного диаметра (300 мм) при массе падающего груза 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях.
Прибор ПДУ-МГ4.01 «Удар» имеет массу падающего груза 5 кг и диаметр нагрузочной плиты 200 мм.
Приборы снабжены функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний.
Характеристики
Наименование характеристик | ПДУ-МГ4 «Удар» |
Диапазон измерения модуля упругости, МН/м2 | 5...370 |
Диапазон измерения силы, кН | 0,1...19 |
Пределы допускаемой абсолютной погрешности измерения силы, Н, не более, где F-измеренная сила, H | ±(0,01F+20) |
Диапазон измерений перемещения штампа, мкм | 50...9999 |
Пределы абсолютной погрешности измерения перемещения штампа, мкм, где L – измеренные перемещения | ±(0,03L+10) |
Высота падения груза, м | 0,85 |
Диаметр плиты динамического нагружения, мм | 300 |
Напряжение питания, В | 3 (2 элемента АА(LR6)) |
Габаритные размеры, (высота), м, не более | 1,3 |
Масса с датчиком, кг, не болееГабаритные размеры в упаковке (два места для транс. комп.), мм | 1380х150х160 420х320х180 |
Масса, кг, не более | 30,5 |
Масса в упаковке (два места для транс. комп.), кг | 24,8 17,3 |
Комплектация

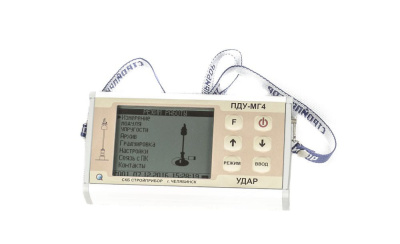

- Электронный блок
- Нагрузочное устройство (НУ)
- Плита динамического нагружения
- Кабель
- Стакан
- Кабель (удлинитель) акселерометр
- Кабель интерфейса USB
- Программное обеспечение
- Руководство по эксплуатации
- Футляр для НУ
- Футляр для плиты
