Плотномер грунтов динамический ПДУ-МГ4.01 Удар
Артикул:
S1008
Измеритель модуля упругости грунтов и оснований дорог ПДУ-МГ4 «Удар» предназначен для косвенного измерения модуля упругости грунтов и оснований дорог на основе прямых измерений амплитуды перемещения штампа и ударной силы, действующей на круглый жесткий штамп.
Подробнее
2 273 600 тенге/шт
-
+
В корзину
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

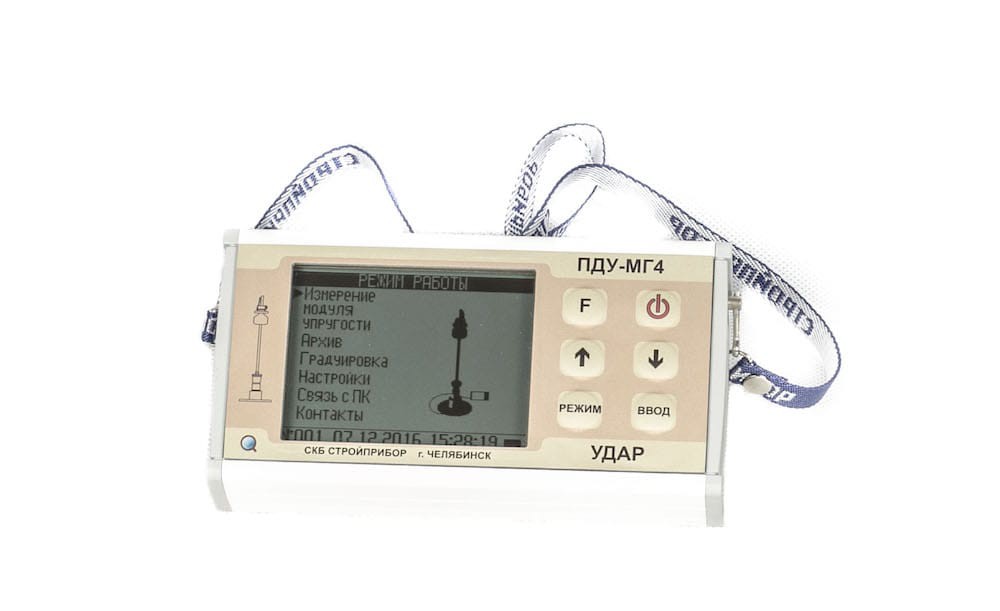

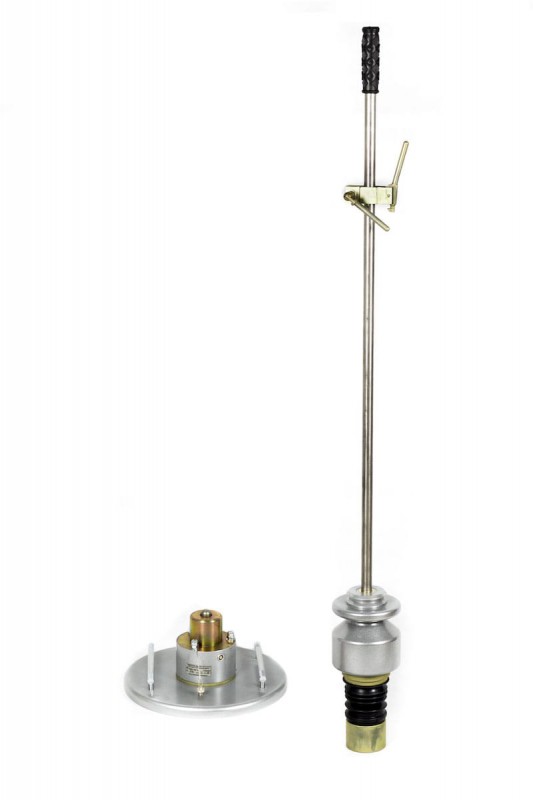

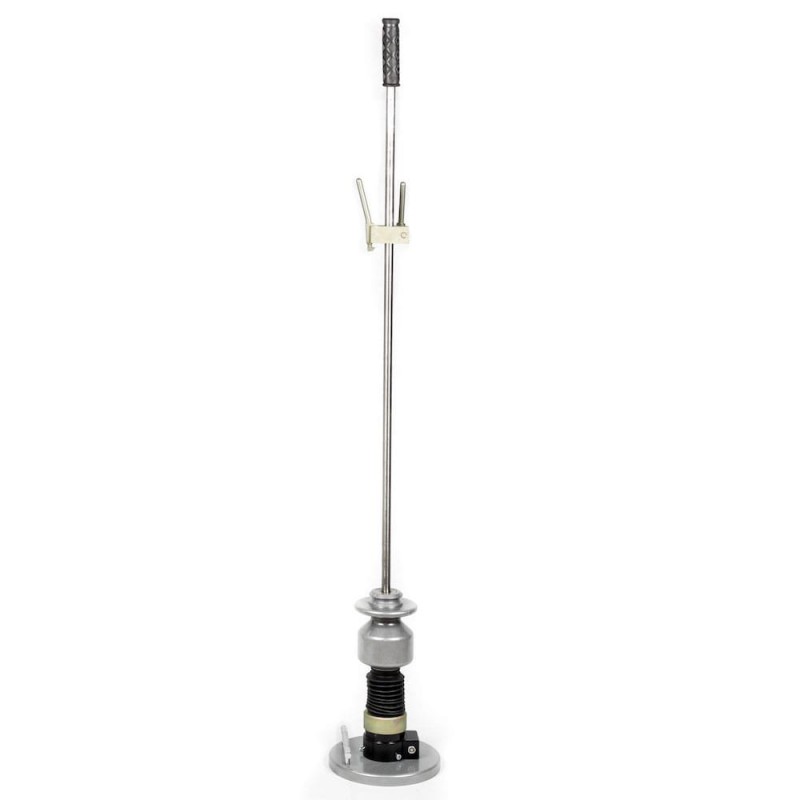

Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4 «Удар» и ПДУ-МГ4.01 «Удар» предназначены для косвенного измерения модуля упругости грунтов и оснований дорог на основе прямых измерений амплитуды перемещения штампа и ударной силы, действующей на круглый жесткий штамп. Приборы состоят из нагрузочной плиты, с закрепленными на ней тензодатчиком силы, акселерометром и упругим элементом, штанги с грузом и электронного блока.
Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером.
Результаты испытания (модуль упругости, нагрузка и деформация) отображаются на графическом дисплее и автоматически архивируются.
Прибор ПДУ-МГ4 «Удар» имеет нагрузочную плиту увеличенного диаметра (300 мм) при массе падающего груза 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях.
Прибор ПДУ-МГ4.01 «Удар» имеет массу падающего груза 5 кг и диаметр нагрузочной плиты 200 мм.
Приборы снабжены функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний.
Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером.
Результаты испытания (модуль упругости, нагрузка и деформация) отображаются на графическом дисплее и автоматически архивируются.
Прибор ПДУ-МГ4 «Удар» имеет нагрузочную плиту увеличенного диаметра (300 мм) при массе падающего груза 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях.
Прибор ПДУ-МГ4.01 «Удар» имеет массу падающего груза 5 кг и диаметр нагрузочной плиты 200 мм.
Приборы снабжены функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний.
Характеристики
|
Наименование характеристик |
ПДУ-МГ4.01 «Удар» |
|
Диапазон измерения модуля упругости, МН/м2 |
5…300 |
|
Диапазон измерения силы, кН |
0,1…10 |
|
Пределы допускаемой абсолютной погрешности
измерения силы, Н, не более, |
±(0,01F+20) |
|
Диапазон измерений перемещения штампа, мкм |
50...9999 |
|
Пределы абсолютной погрешности измерения
перемещения штампа, мкм, |
±(0,03L+10) |
|
Высота падения груза, м |
0,85 |
|
Диаметр плиты динамического нагружения,
мм |
200 |
|
Напряжение питания, В |
3 (2 элемента АА(LR6)) |
|
Габаритные размеры, (высота), м, не более |
1,3 |
|
Габаритные размеры в упаковке (два места для
транс. комп.), мм |
1320х160х160 |
|
Масса, кг, не более |
16 |
|
Масса в упаковке (два места для транс. комп.), кг |
24,8 |
Комплектация
- Электронный блок
- Нагрузочное устройство (НУ)
- Плита динамического нагружения
- Кабель
- Стакан
- Кабель (удлинитель) акселерометр
- Кабель интерфейса USB
- Программное обеспечение
- Руководство по эксплуатации
- Футляр для НУ
- Футляр для плиты
- Аксессуары
-
-
