Установка статического нагружения штамповая ПМД-МГ4

Артикул: S1066

Подробнее

6 077 704 тенге/шт

Запрос коммерческого предложения

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Установка статического нагружения штамповая предназначена для определения модуля деформации и модуля упругости земляного полотна при проведении измерений методом статического нагружения, в соответствии с ГОСТ 59866-2022. Принцип действия установки заключается в последовательном нагружении и разгрузке нагрузочной плиты (НП) с помощью гидравлического домкрата, установленного под противовесом. Проводится пять этапов нагружения: предварительное нагружение; первичное нагружение; разгрузка; повторное нагружение. По результатам измерений силы тензодатчиком и известной площади штампа вычисляется давление под нагрузочной плитой. Перемещение НП, под воздействием прилагаемой силы, измеряет цифровым индикатором (ИЦ), установленном на устройстве для измерения перемещения НП. Электрические сигналы с тензодатчика и ИЦ поступают во вторичный измерительный преобразователь (электронный блок) для аналого-цифрового преобразования, обработки и индикации результатов измерений.

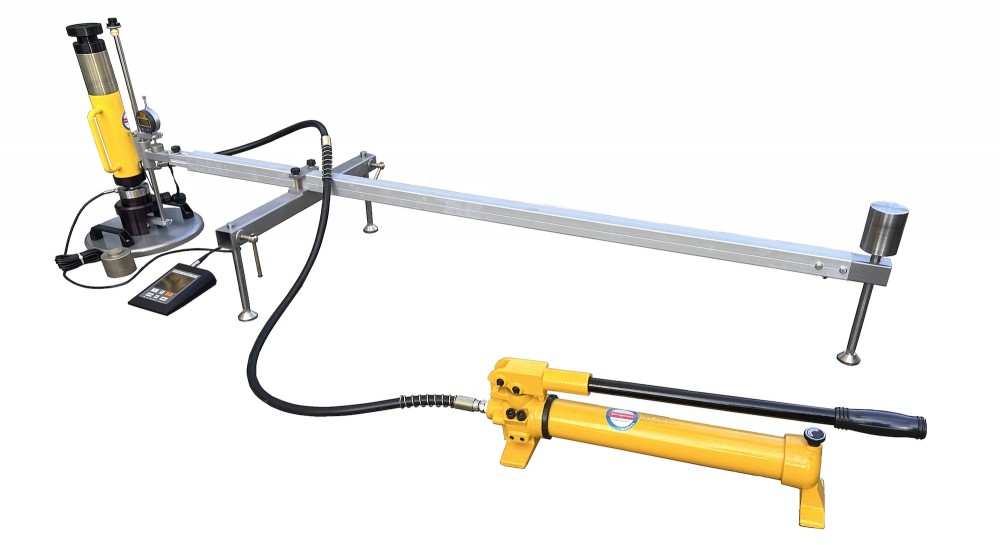

Установка состоит из электронного блока, механизма нагружения и устройства для измерений перемещения (осадки) нагрузочной плиты. Механизм нагружения включает в себя тензометрический датчик силы, установленный на НП и гидравлический домкрат, соединяемый шлангом высокого давления с ручным гидравлическим насосом. Устройство для измерений перемещения НП включает в себя индикатор с цифровым отсчетным устройством.

Числовые значения силы, изменяющиеся при нагружении, отображаются на дисплее разными по цвету в зависимости от отклонения значения действительной силы от заданного значения (синий цвет - действительное значение силы меньше заданного значения; зеленый цвет - действительное значение силы соответствует заданному значению; красный цвет - действительное значение силы больше заданного значения)

Характеристики

Наименование характеристик	ПМД-МГ4
Диапазон показаний статического модуля упругости, МПа	от 3 до 300
Диапазон измерений силы, кН	от 0,7 до 100
Диапазон измерений перемещения штампа, мм	от 0 до 15
Пределы допускаемой относительной погрешности измерений силы, %	± 1
Пределы допускаемой абсолютной погрешности измерения перемещения, мм	± (0,025+0,015S)
Диаметр нагрузочной плиты, мм	300; 600; 720
Габаритные размеры в сложенном состоянии, мм	2000 × 500 × 170
Масса установки с плитой нагрузки диаметром 300 мм, кг, не более	65
* – поставляется по спецзаказу. S – значение измеренного перемещения.
