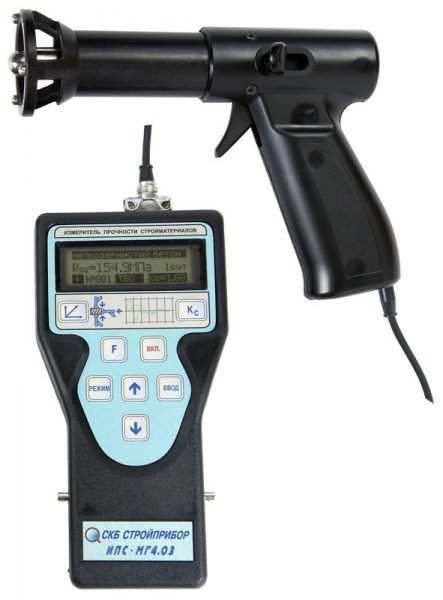

Измерители прочности бетона ИПС-МГ4.03
Область применения измерителя - определение прочности бетона, раствора на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Измерители могут применяться для контроля прочности силикатного кирпича, также позволяет оценивать физико-механические свойства строительных материалов в образцах и изделиях (прочность, твердость, упруго-пластические свойства), выявлять неоднородности, зоны плохого уплотнения и др.
Утвержден тип средства измерения
Внесен в Реестр Казахстана (продлен до 2024 года),
|
Тип
|
методом ударного импульса |
|
Диапазон
|
от 3 до 100 |
|
Режимы
|
вычисления класса бетона |
Измерители прочности бетона ИПС-МГ4.01, ИПС-МГ4.03, ИПС-МГ4.04 предназначены для определения прочности бетона методом ударного импульса по ГОСТ 22690, на основе предварительно установленной зависимости между прочностью бетона, определенной при испытании образцов в прессе и измеренным ускорением, возникающим при взаимодействии индентора измерителя с бетонным образцом, при постоянной энергии удара (Е=0,12 Дж).
Область применения измерителя - определение прочности бетона, раствора на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Измерители могут применяться для контроля прочности силикатного кирпича, также позволяет оценивать физико-механические свойства строительных материалов в образцах и изделиях (прочность, твердость, упруго-пластические свойства), выявлять неоднородности, зоны плохого уплотнения и др.
В отличие от аналогов, приборы снабжены:
- устройством ввода коэффициента совпадения Кс для оперативного уточнения базовых градуировочных характеристик в соответствии с Приложением Ж ГОСТ 22690;
- устройством маркировки измерений типом контролируемого изделия (балка, плита, ферма и т.д.);
- функцией исключения ошибочного промежуточного значения.
Измерители имеют энергонезависимую память, режим передачи данных на компьютер через USB-порт и снабжен устройством ввода в программное устройство индивидуальных градуировочных зависимостей, установленных пользователем.
Измерение прочности бетона заключается в нанесении на контролируемом участке изделия серии до 15 ударов, электронный блок по параметрам ударного импульса, поступающим от склерометра, оценивает твердость и упругопластические свойства испытываемого материала, преобразует параметр импульса в прочность и вычисляет соответствующий класс бетона.
Алгоритм обработки результатов измерений включает:
- усреднение промежуточных значений;
- сравнение каждого промежуточного значения со средним, с последующей отбраковкой анормальных значений;
- усреднение оставшихся после отбраковки промежуточных значений;
- индикацию и запись в память конечного значения прочности и класса бетона.
| Наименование характеристик | ИПС-МГ4.03 |
| Диапазон измерения прочности, МПа | от 3 до 100 |
| Пределы допускаемой относительной погрешности измерения прочности, % | ± 8 |
| Объем архивируемой информации, значений | 15000 |
| Количество индивидуальных градуировочных зависимостей, шт. | 20 |
| Количество базовых градуировочных зависимостей, шт. | 44 |
| Габаритные размеры, мм: |
|
| - электронного блока | 180x90x30 |
| - склерометра | 185х130х70 |
| Масса, кг, не более | 0,77 |
| Средняя наработка на отказ, ч, не менее | 3000 |
| Средний срок службы, лет, не менее | 10 |
| Электронный блок |
| Склерометр |
| Контрольный образец |
| Кабель связи с компьютером |
| USB флэш-накопитель с программным обеспечением |
| Упаковочный кейс (сумка) |
| Руководство по эксплуатации. |
