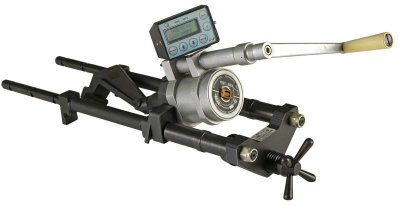

Измеритель прочности бетона ПОС-60

Приборы ПОС-60МГ4 предназначены для неразрушающего контроля прочности бетона методом отрыва со скалыванием и скалывания ребра по ГОСТ 22690.

Область применения приборов - определение прочности бетона на объектах строительства, при обследовании зданий и сооружений, а также для уточнения и привязки градуировочных характеристик ударно-импульсных и ультразвуковых приборов, в соответствии с ГОСТ 22690 (Приложения Е, Ж) и ГОСТ 17624 (Приложения Б, В).

Подробнее

от 1 373 232 тенге

Тип	отрыва со скалыванием, скалывания ребра
Диапазон	от 5 до 100

Модификация

МГ4 «Скол»
МГ4.О
МГ4.ОД
МГ4.П
МГ4.П моноблок
100МГ4.У

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Приборы ПОС-60МГ4 предназначены для неразрушающего контроля прочности бетона методом отрыва со скалыванием и скалывания ребра по ГОСТ 22690.

Отличительной особенностью приборов является устройство для измерения величины проскальзывания анкера и электронный силоизмеритель, обеспечивающий индикацию текущей нагрузки и скорости нагружения с фиксацией усилия вырыва.

С целью повышения точности и производительности контроля в приборе, в зависимости от вида испытаний, предусмотрена возможность установки следующих параметров: вид бетона, условия твердения бетона, крупность заполнителя, типоразмер анкера и тип контролируемого изделия.

Ввод параметров осуществляется с клавиатуры приборов, при этом обеспечивается выбор коэффициентов для автоматического вычисления прочности бетона по результатам нагружения (вырыва фрагмента бетона).

Существуют пять модификаций:
ПОС-60МГ4 «Скол» - комплектуется сменными опорными элементами: рамой и опорной плитой, обеспечивающими испытание бетона, как методом скалывания ребра, так и методом отрыва со скалыванием.

ПОС-60МГ4.О - снабжен силовозбудителем с осевым расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методом отрыва со скалыванием.

ПОС-60МГ4.ОД - дополнительно комплектуется датчиком перемещения, измеряющим ход штока силовозбудителя и имеет функцию автоматической корректировки прочности.

ПОС-60МГ4.П - снабжен силовозбудителем с параллельным расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методами отрыва со скалыванием и скалывания ребра (силовая рама для испытаний методом скалывания ребра в комплект поставки не входит).

ПОС-100МГ4.У - имеет усиленные опорную плиту и силовозбудитель, применяется для испытаний методом отрыва со скалыванием, вырыва анкеров с усилием до 100кН.

Приборы могут выпускаться в исполнении на двухопорной либо трехопорной плите.

Приборы оснащены энергонезависимой памятью 999 результатов измерений и имеют режимы установления индивидуальных градуировочных зависимостей и передачи данных на ПК. Занесенные в память приборов результаты измерения маркируются типом контролируемого изделия, датой и временем измерения. Индикация цифровая в кН и МПа.

Характеристики

Наименование характеристик	ПОС-60МГ4 «СКОЛ»	ПОС-60МГ4.О		ПОС-60МГ4.ОД		ПОС- 60МГ4.П			ПОС-100МГ4.У
Наименование характеристик	ПОС-60МГ4 «СКОЛ»	3-х опорный	2-х опорный	3-х опорный	2-х опорный	3-х опорный	2-х опорный	моноблок	3-х опорный	2-х опорный
Диапазон измерения прочности, МПа	5…100
Диапазон измерения силы, кН	5…60								7…100
Пределы допускаемой основной относительной погрешности измерения силы, %, не более	± 2
Тип анкерного устройства	Тип II (Ø16х35 мм и Ø24х48 мм)
Габаритные размеры, мм, не более (В×Д×Ш):
силовозбудителя с электронным блоком	520х290х200	650х290х200		650х290х200		520х290х200				660х230х200
силовозбудителя на раме «Скол»	360x740x150	-
Габаритные размеры в упаковке, мм:
силовозбудителя с электронным блоком	550х310х220	670х310х220				550х310х220				690х250х220
рамы «Скол» (второе место для транс. комп.)	200х540x180	-
Масса прибора, кг, не более	10	6,4	4,5	6,4	4,5	5,5	4,5		12,4	6,4
Масса рамы «Скол», кг, не более	3	-
Масса в упаковке, кг
силовозбудителя и электронного блока	11,9	12,7	10,8	12,7	10,8	11,9	10,8		17,5	12,7
рамы «Скол» (второе место для транс. комп.)	10,4	-
Условия эксплуатации:
температура окружающего воздуха,ºС	от −20 до +50
относительная влажность воздуха, %, не более	95
Средняя наработка на отказ, ч, не менее	5000
Средний срок службы, лет	10

Комплектация

Силовозбудитель с опорной плитой, электронный блок, вилочный захват, тяга с микрометрической гайкой (кроме ПОС-60МГ4.ОД), анкерные устройства, бур (2 шт), шлямбур, гаечный ключ, резиновая груша, упаковочный кейс, руководство по эксплуатации, соединительный кабель, кабель связи с ПК, программное обеспечение.

Дополнительно для ПОС-60МГ4 «Скол» поставляются: силовая рама для испытаний методом скалывания ребра.

По спецзаказу: силовая рама СКП-100.100 и динамометры эталонные ДМР-МГ4 для калибровки (поверки) приборов.
