Измеритель прочности бетона ультразвуковым методом UK1401

Новинка

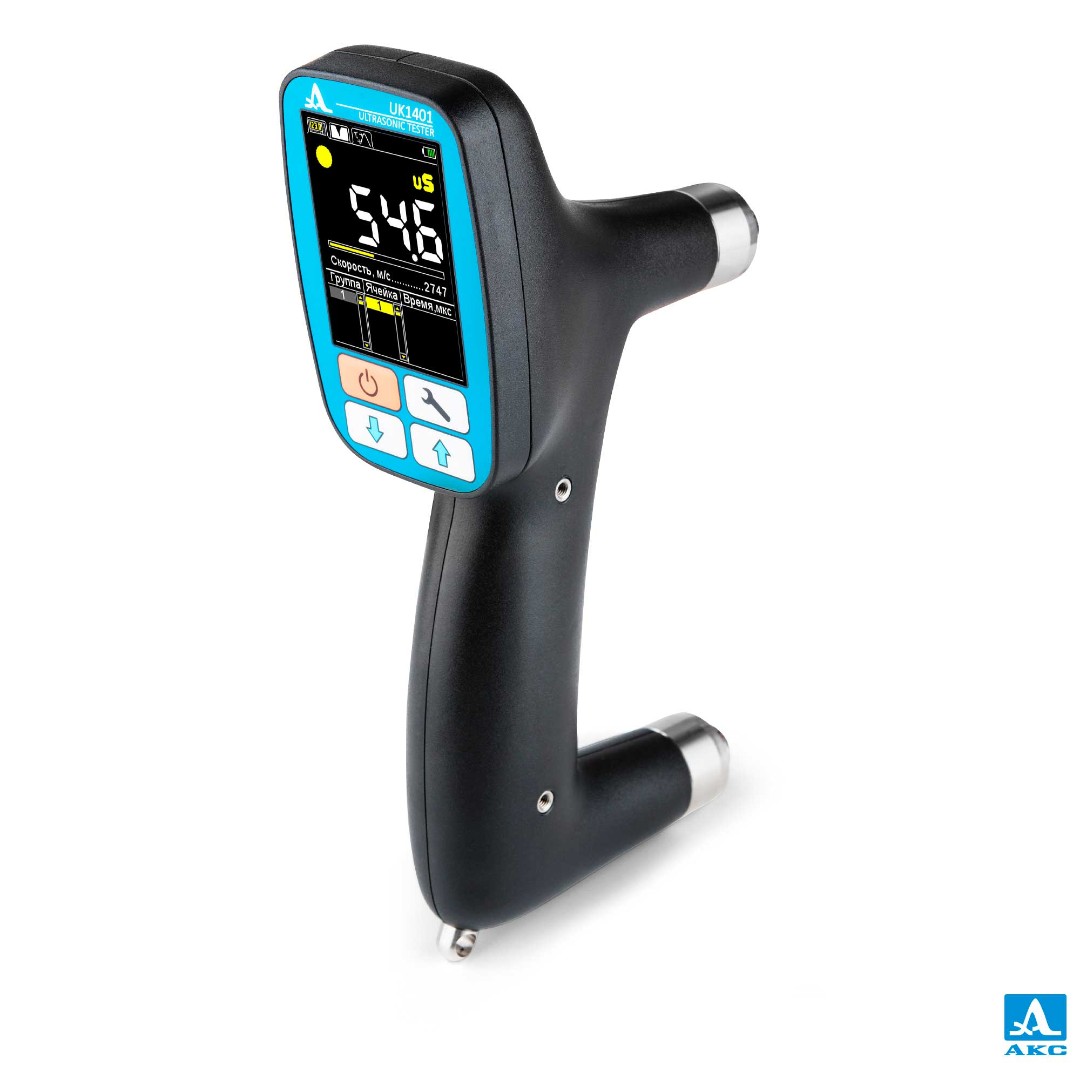

естер UK1401 предназначен для измерения времени и скорости распространения продольных ультразвуковых волн в твердых материалах при поверхностном прозвучивании на фиксированной базе с целью определения прочности и целостности материалов и конструкций.

Прибор выполнен в моноблочном исполнении в эргономичном корпусе из легкого ударопрочного пластика, что делает его удобным для работы на объектах.

В корпус тестера UK1401 встроены два преобразователя с сухим точечным контактом и независимым пружинным подвесом, что дает уникальную возможность вести контроль без применения контактной жидкости с возможностью нормированного усилия прижатия прибора. Кроме того, данные преобразователи износостойкие и не чувствительны к состоянию поверхности, что позволяет избежать длительной и трудоемкой подготовки поверхности для проведения измерений.

Назначение

определение прочности и целостности бетона. Оценка производится путем корреляции (построения зависимости) времени и скорости распространения ультразвуковых волн в материале с его физико-механическими свойствами и физическим состоянием
поиск приповерхностных дефектов в бетонных сооружениях по аномальному уменьшению скорости или увеличению времени прохождения в дефектном месте
оценка степени анизотропии композитных материалов
оценка степени созревания бетона при строительстве методом монолитного бетона и скользящей опалубки
оценка несущей способности бетонных столбов и опор
оценка глубины трещины, выходящей на поверхность
оценка возраста материала при условии изменения его свойств со временем
оценка пористости и трещиноватости материала

Особенности

встроенная система автоматической регулировки усиления (АРУ)
звуковая индикация приема ультразвуковых сигналов
энергонезависимая память на 50 000 измерений с возможностью сортировки по группам
встроенный, быстро заряжаемый LiFePO4 аккумулятор с увеличенным сроком службы и циклом заряда/разряда, способный работать при низких температурах
автоматическое выключение питания
цветной, антибликовый 2,8'' TFT дисплей
нормируемое усилие прижатия
передача данных на внешний компьютер с помощью USB и блютус
режим "Прочность" для оценки прочности железобетонных конструкций R (МПа), благодаря встроенным в прибор универсальным градуировочным зависимостям в диапазоне классов бетона В7,5-B35 и В35-В60 (ГОСТ 17624-2012 Бетоны. Ультразвуковой метод определения прочности (с Поправкой)).

Подробнее

1 548 461 тенге/шт

Тип	ультразвуковой метод
Диапазон	1000 до 9000 м/с

Запрос коммерческого предложения

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Приборы УКС-МГ4, УКС-МГ4С предназначены для контроля дефектов, определения прочности бетона ультразвуковым методом в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твердых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания. Снабжены устройством автоматического определения силы прижатия ПЭП с заданием параметров УЗК импульсов, подсветкой дисплея.

При работе с прибором УКС-МГ4 используется поверхностный, а при работе с прибором УКС-МГ4С поверхностный и сквозной методы прозвучивания.

Основные функции приборов:

Измерение времени и скорости распространения ультразвука в материалах при сквозном и поверхностном прозвучивании
Определение прочности строительных материалов по установленной градуировочной зависимости
Оценка прочности бетонов неизвестного состава по градуировочным характеристикам ЦНИИОМПТ
Возможность установки индивидуальных градуировок для различных видов стройматериалов
Определение глубины трещин
Поиск дефектов по аномальному уменьшению скорости распространения ультразвука
Архивация получаемой в результате измерений информации в памяти прибора, с фиксацией времени, даты, вида, характеристики стройматериала и коэффициента вариации (объем памяти 10000 результатов).
Передача информации, полученной в результате измерений, на ПК

Электронный блок прибора совмещен с преобразователями для поверхностного прозвучивания (база 120мм), что обеспечивает удобство в работе, малые габариты и вес.

С 10.01.2020 г освоен выпуск новой версии прибора УКС-МГ4.04 с увеличенным цветным дисплеем и регулируемой подсветкой. В приборе добавлены дополнительные функции:

Корректировка скорости распространения УЗК в зависимости от влажности, в соответствии с ВСН 66 30 – 72
Определение динамического модуля упругости бетона по измеренной скорости и введенной в прибор значениях плотности и поправочного коэффициента
Вывод графика ультразвукового сигнала с возможностью точной настройки параметров приемника прибора

Область применения приборов - строящиеся и эксплуатируемые здания и сооружения, гидротехнические сооружения, сооружения с затрудненным двухсторонним доступом к контролируемым участкам, предприятия стройиндустрии.

Примечание: В соответствии с ГОСТ 18105 ультразвуковой метод отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками прибора.

Характеристики

База измерений, мм	150
Дискретность индикации времени распространения ультразвуковых волн, мкс	0,1
Диапазон измерений времени распространения продольных ультразвуковых волн, мкс	от 24 до 120
Пределы допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн, мкс, где t — измеренное значение времени	±(0,01·t + 0,1)
Дискретность индикации скорости распространения ультразвуковых волн, м/с	10
Диапазон измерений скорости распространения продольных ультразвуковых волн, м/с	от 1 250 до 6 160
Пределы допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн, м/с, где c — измеренное значение скорости	±(0,01·c + 10)
Номинальное напряжение питания, В	3,3
Продолжительность непрерывной работы от полностью заряженного аккумулятора при нормальных климатических условиях, ч, не менее	16
Габаритные размеры электронного блока прибора, мм, не более	70 × 145 × 245
Масса прибора, г, не более	500
Установленный срок службы, лет	5
Условия эксплуатации: температура окружающей среды, °C	от −30 до +50
