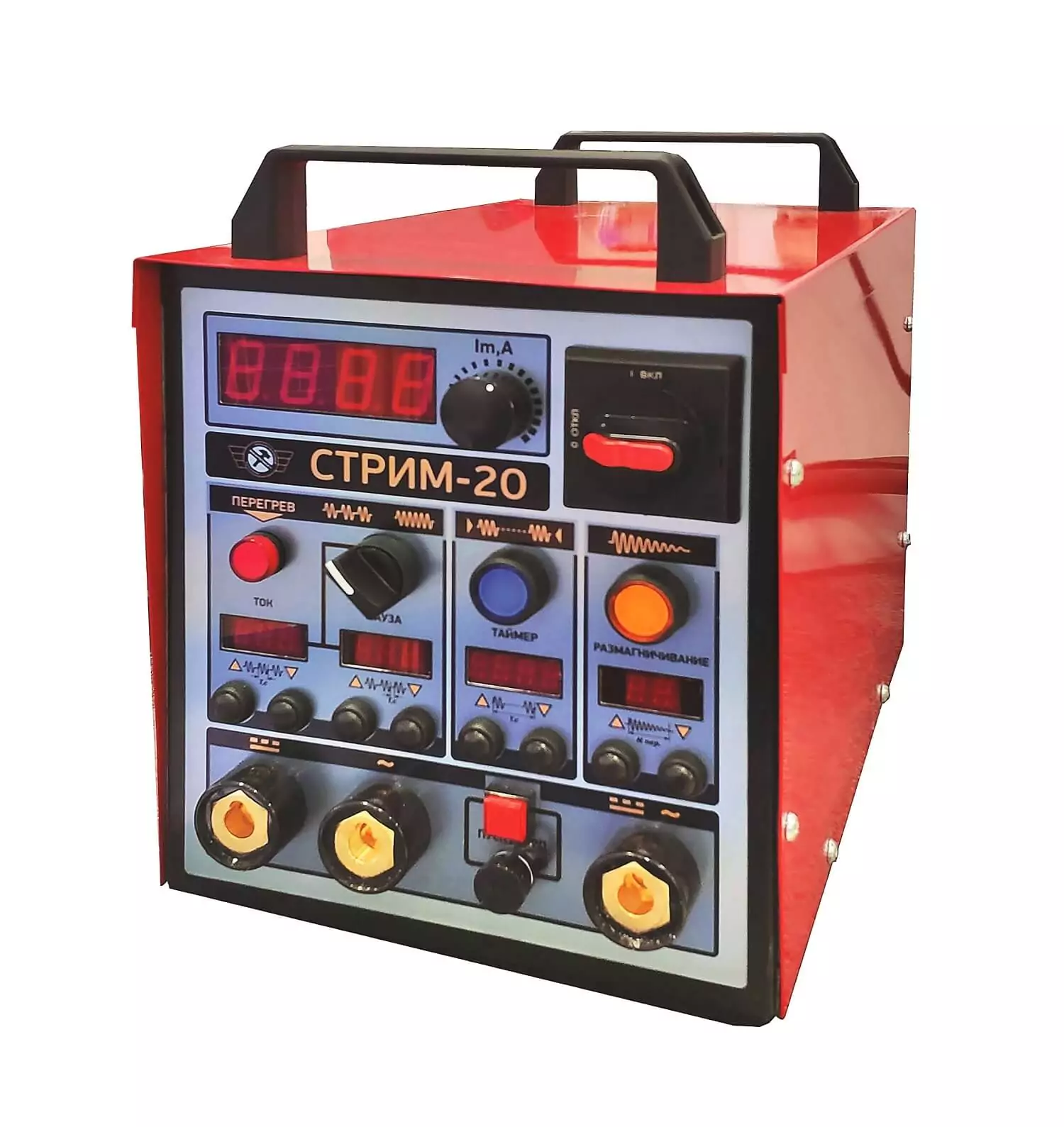

Магнитопорошковый дефектоскоп СТРИМ-20 переносной

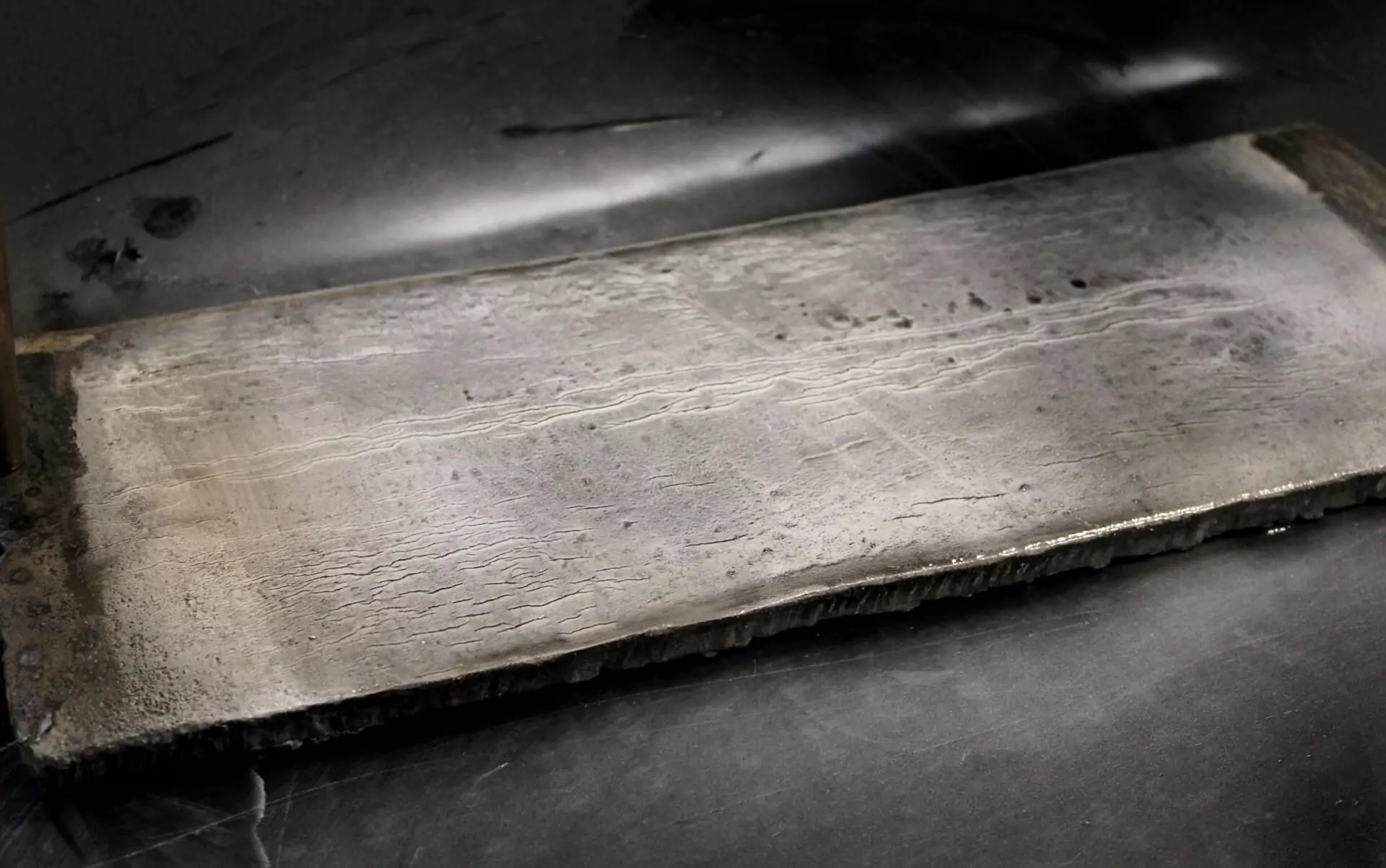

Магнитопорошковый дефектоскоп СТРИМ-20 производства НПП Машпроект предназначен для неразрушающего контроля металлических изделий из ферромагнитных материалов. Прибор применяется для обнаружения поверхностных и подповерхностных дефектов, таких как трещины, флокены и несплавления, и рассчитан на эксплуатацию в производственных, полевых и лабораторных условиях.
Принцип работы дефектоскопа СТРИМ-20 основан на намагничивании объекта контроля с последующим выявлением несплошностей и обязательным размагничиванием изделия. Это позволяет эффективно контролировать структурное состояние, прочностные и механические свойства заготовок, металлоконструкций и ответственных деталей как на этапе изготовления, так и в процессе длительной эксплуатации.
Одним из ключевых преимуществ СТРИМ-20 является оптимальное сочетание сравнительно небольшого веса и высокой величины выходного тока намагничивания. Наличие переменного и постоянного (выпрямленного однополупериодного) тока позволяет выполнять как циркулярное, так и продольное намагничивание, повышая вероятность обнаружения дефектов различной ориентации и глубины залегания. Для задач, где не требуется глубинное намагничивание, доступна версия СТРИМ-20A, работающая только на переменном токе.

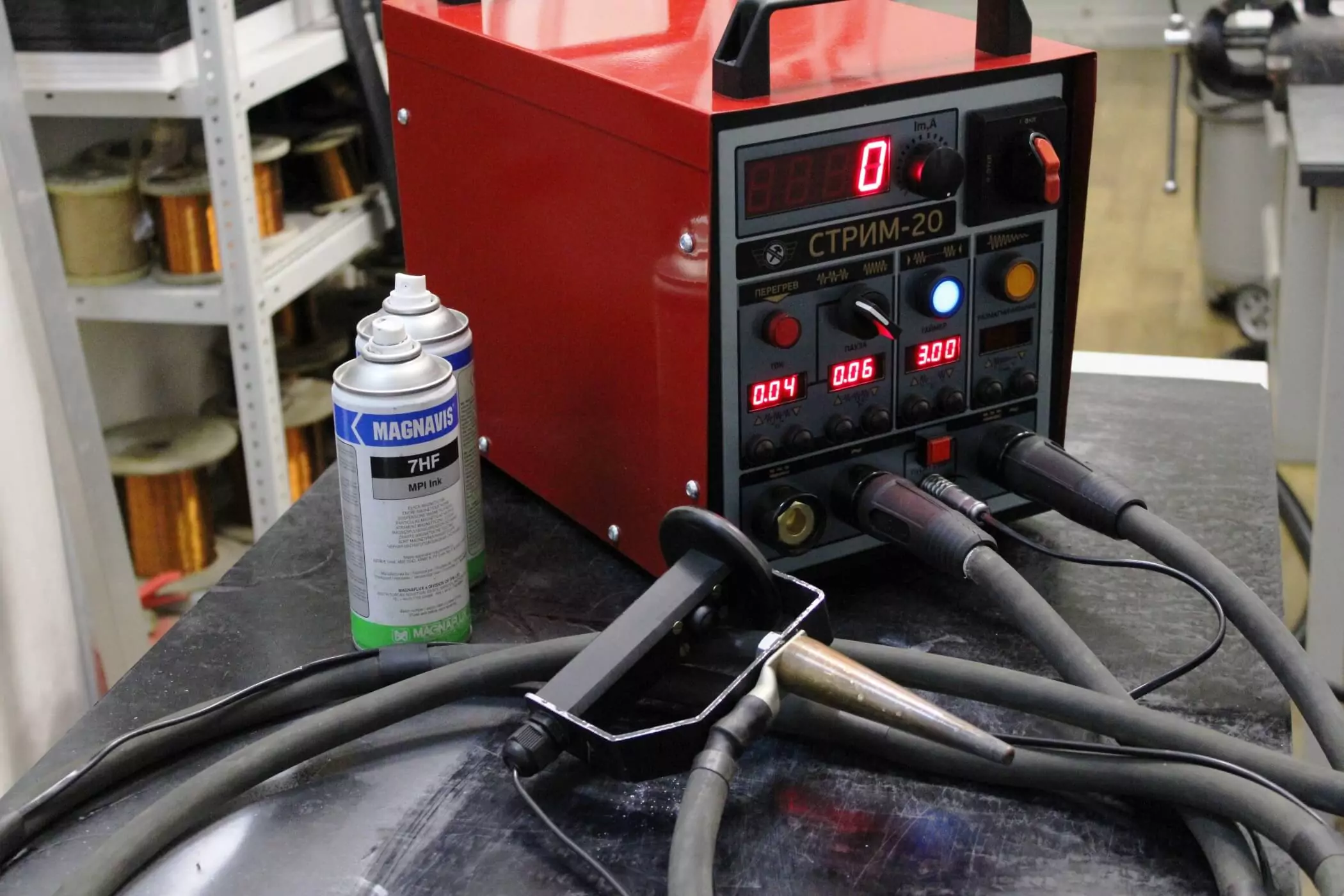

Дефектоскоп обеспечивает плавную регулировку амплитуды тока и поддерживает намагничивание в непрерывном и прерывистом (импульсном) режимах. Индикация амплитудного значения тока позволяет оператору точно контролировать параметры намагничивания. Реализована гибкая настройка импульсного режима, включая работу одиночными импульсами, а также регулировка времени намагничивания и размагничивания. Сохранение настроек при выключении прибора и автоматическая защита от перегрева повышают удобство и надёжность эксплуатации. Возможность подключения различных намагничивающих устройств существенно расширяет область применения дефектоскопа.
Магнитопорошковый дефектоскоп СТРИМ-20 разработан в соответствии с требованиями ГОСТ Р 56512-2015 и ГОСТ Р 53700-2009 (часть 3) и применяется для контроля строительных металлических конструкций, зубчатых колёс, литых деталей, отливок и поковок. СТРИМ-20 является мощным и универсальным решением для профессионального магнитопорошкового контроля в промышленности, строительстве и транспортной отрасли.
| Параметры | СТРИМ-10 | СТРИМ-10A | СТРИМ-15 | СТРИМ-15A | СТРИМ-20 | СТРИМ-20A |
|---|---|---|---|---|---|---|
| Максимальный ток, А | >1000 | >1000 | >1500 | >1500 | >2000 | >2000 |
| Переменный ток | Да | Да | Да | Да | Да | Да |
| Выпрямленный ток | Да | Нет | Да | Нет | Да | Нет |
| Автоматическое размагничивание | Да | Да | Да | Да | Да | Да |
| Настройка размагничивания | Нет | Нет | Да | Да | Да | Да |
| Напряжение питания | 230 В, 10 А | 230 В, 16 А | 230 В, 16 А | 230 В, 16 А | 230 В, 32 А | 230 В, 32 А |
| Масса, кг | 16 | 16 | 19 | 19 | 30 | 27 |
| Возможно нестандартное исполнение дефектоскопов | ||||||
| Параметры | Значения |
|---|---|
| Переменный ток | |
| Пиковое значение, не менее | 2100 А |
| Действующее значение, не менее | 1400 А |
| Выпрямленный полупериодный ток | |
| Пиковое значение, не менее | 2000 А |
| Действующее значение, не менее | 1000 А |
| Функции | |
| Регулировка тока | Плавная |
| Индикация тока | Амплитудное значение, дискретность 1 А |
| Погрешность измерения тока, не более | 10% |
| Ток намагничивания | Непрерывный / прерывистый (ток–пауза) |
| Установка параметров прерывистого тока | |
| Длительность импульса тока | От 0,02 до 9,98 с (шаг 0,02 с) |
| Длительность паузы | От 0,02 до 9,98 с (шаг 0,02 с) |
| Контроль времени намагничивания | Кнопка на ручке, педаль, клавиша на приборе / таймер |
| Диапазон установки таймера | От 0,02 до 99,98 с (шаг 0,02 с) |
| Размагничивание | Убывающим по амплитуде током |
| Установка времени размагничивания | От 4 до 999 периодов (0,08–19,98 с) |
| Токовые кабели | |
| Длина токовых кабелей | 3 м |
| Сечение токовых кабелей | 95 мм² |
| Рабочие характеристики | |
| Степень электротехнической защиты | IP22 |
| Максимальная длительность подачи тока | 10 с |
| Напряжение при разомкнутой цепи | 5 В |
| Мощность | 8 кВА |
| Подключение | 230 В, 50 Гц, 32 A |
| Сетевой кабель (3 м) | Съёмный, влагозащищённый разъём |
| Габаритные размеры (Ш × В × Д) | 265 × 300 × 420 мм |
| Вес без устройств намагничивания | 30 кг |
- Блок дефектоскопа

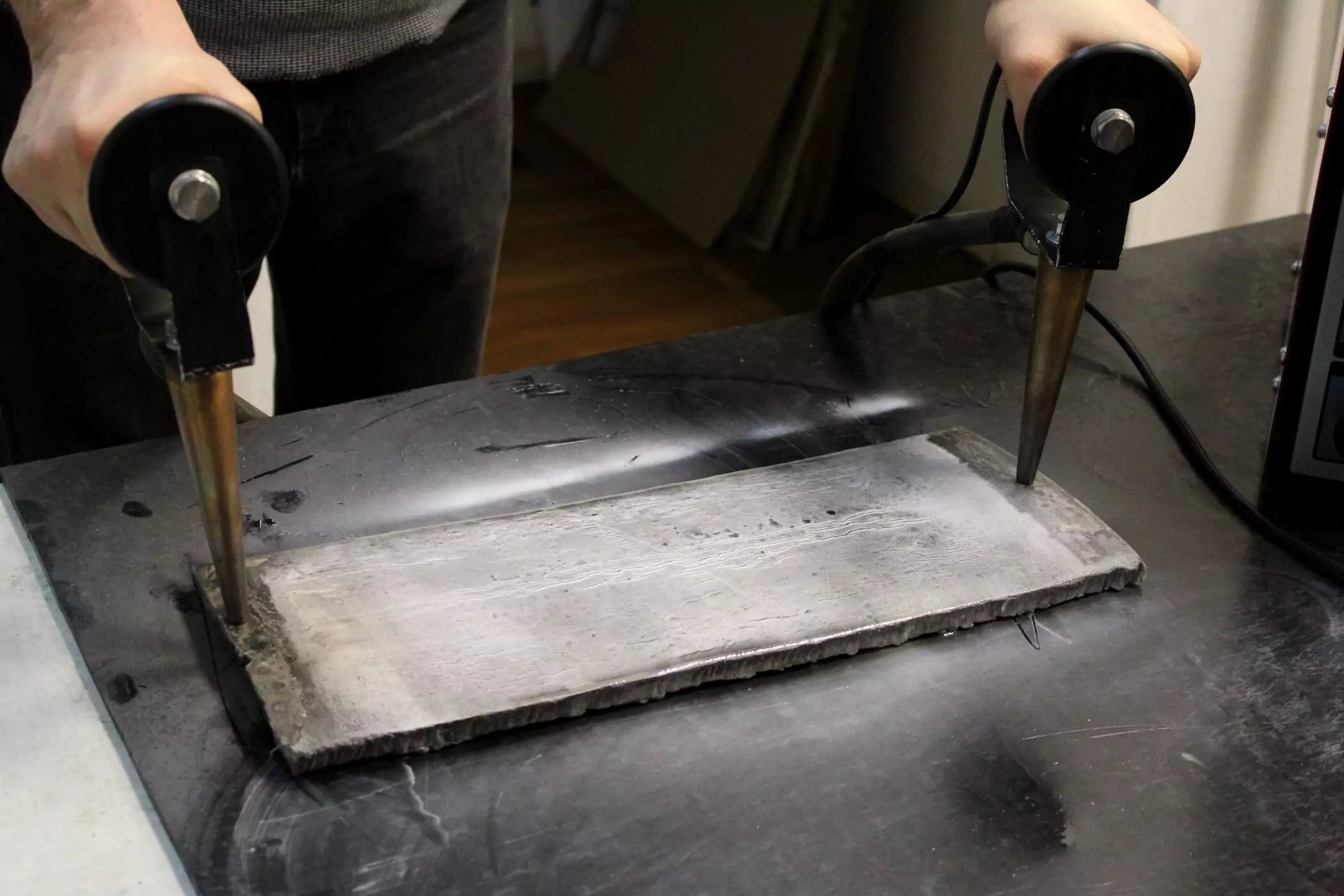

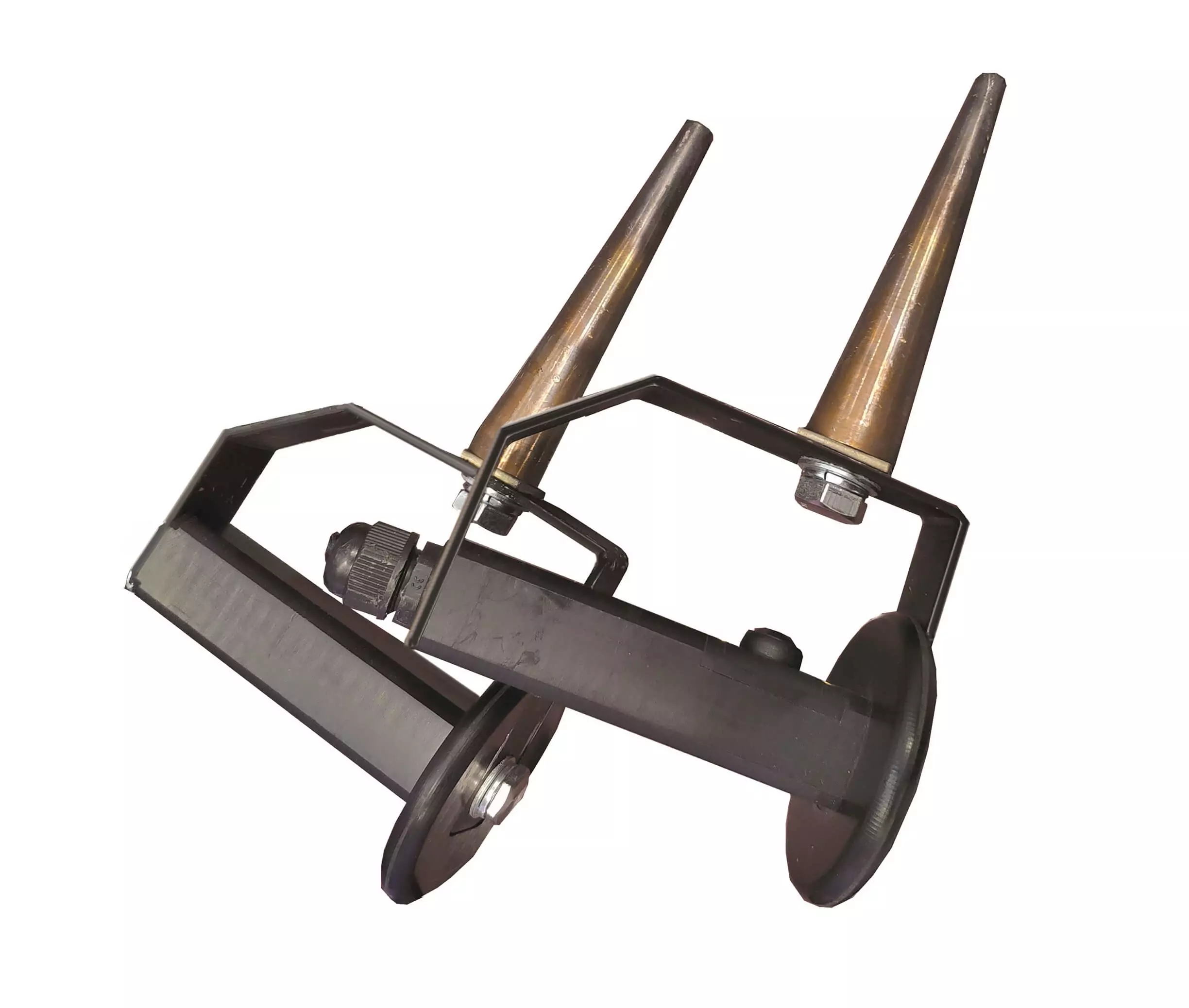

- Токовый кабель 3 м сечением 95 мм² с пистолетной рукояткой и контактным наконечником
- Токовый кабель 3 м сечением 95 мм² с пистолетной рукояткой, контактным наконечником и кнопкой включения тока
- Сетевой кабель
- Руководство по эксплуатации с паспортом
- Соленоиды различных типов
- Токовые кабели, ручки
- Контактные наконечники из разных металлов
- Сетевой кабель нестандартной длины
- Педаль включения тока
- Специализированные устройства намагничивания
- Тележка для транспортировки
