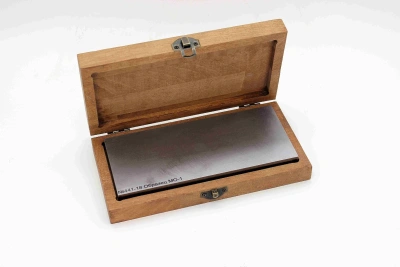

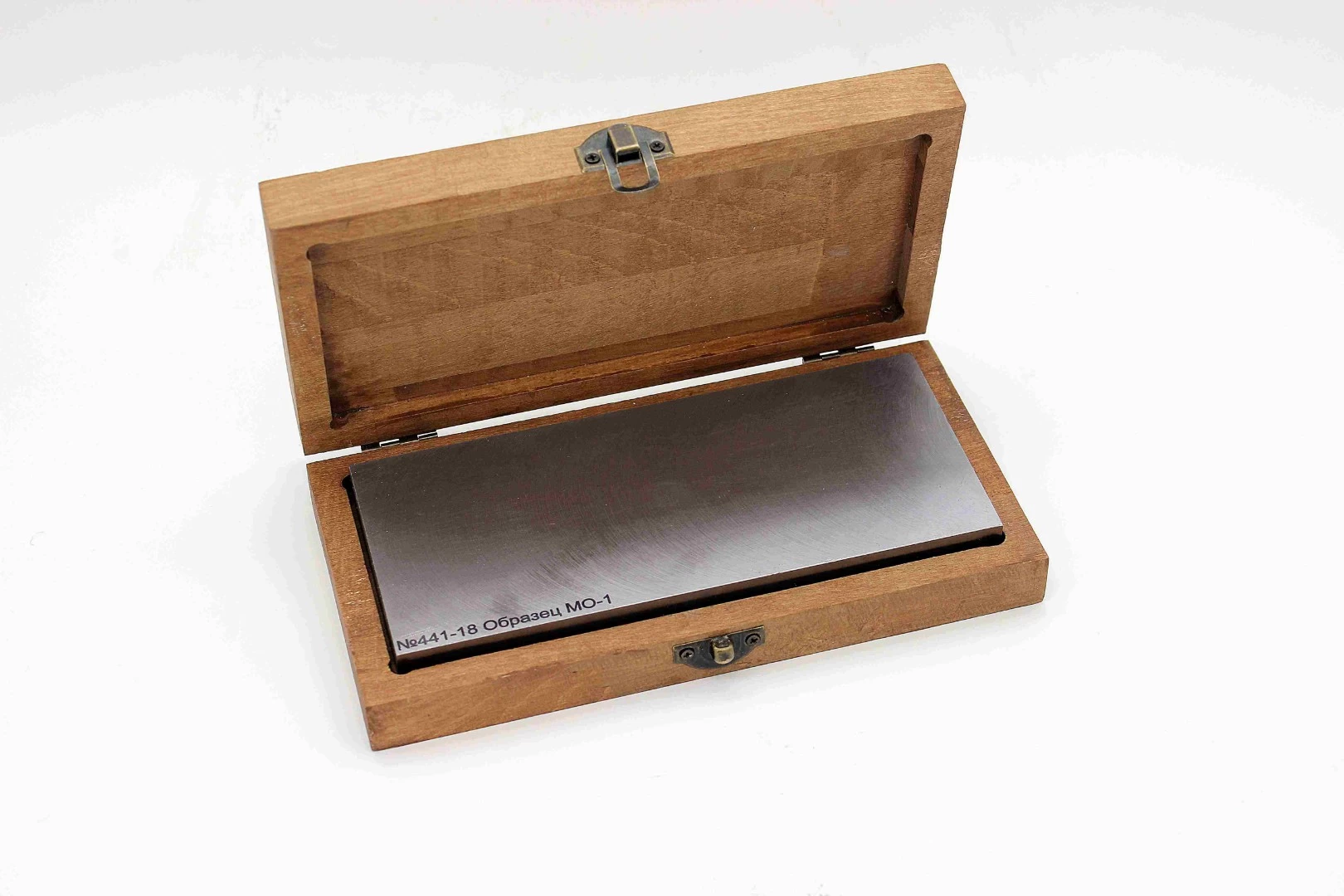

Контрольный образец МО-1
Назначение:
Контрольный образец МО 1 предназначен для оценки работоспособности магнитопорошковых дефектоскопов, имеющих различные исполнения. При намагничивании образца МО-1 на его рабочей поверхности создается неоднородное магнитное поле, равное по своим характеристикам магнитному полю создаваемому естественными дефектами.
Технические характеристики:
-

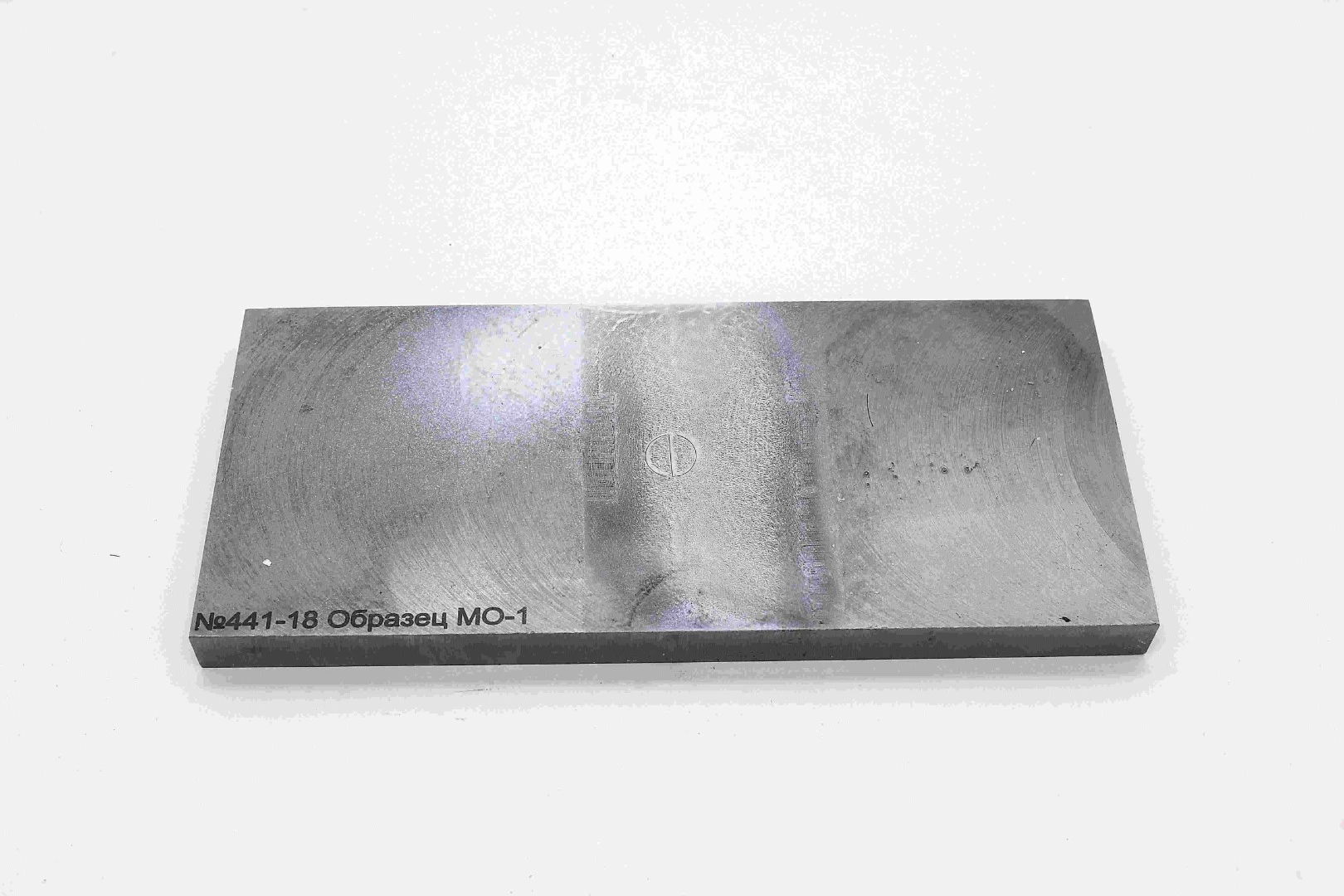

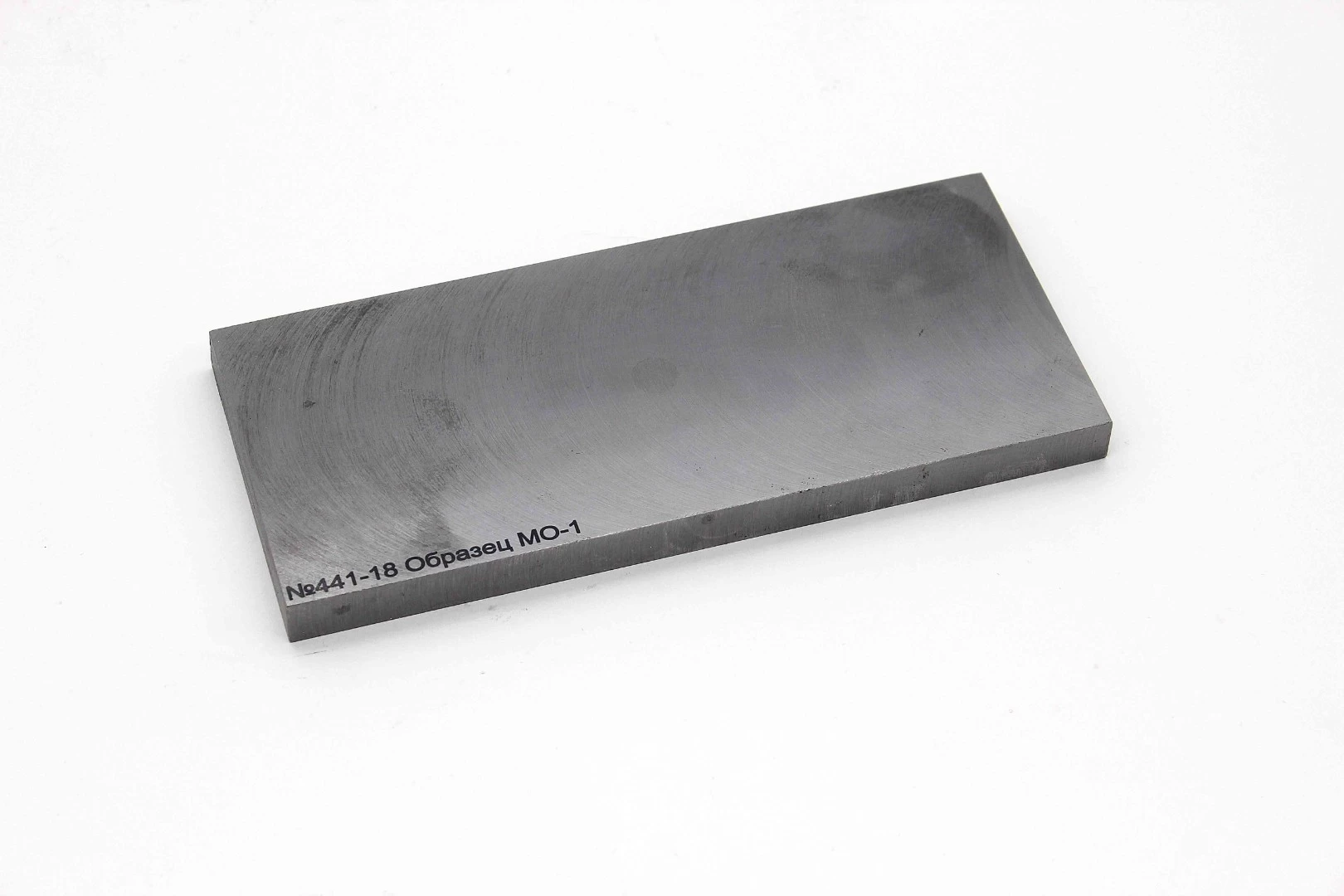

Образец МО-1 представляет собой стальную пластину имеющую размеры 180х80х12мм. На рабочую поверхность нанесен поверхностный дефект в виде узкого плоского паза и двумя подповерхностными дефектами в виде отверстий, которые имеют различную глубину залегания по отношению к рабочей поверхности образца.
-
Образец МО-1 изготовлен в соответствии с ГОСТ Р 56512-2015 "Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы".
-
Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.
-
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.
Гарантийный срок эксплуатации - 1 год.

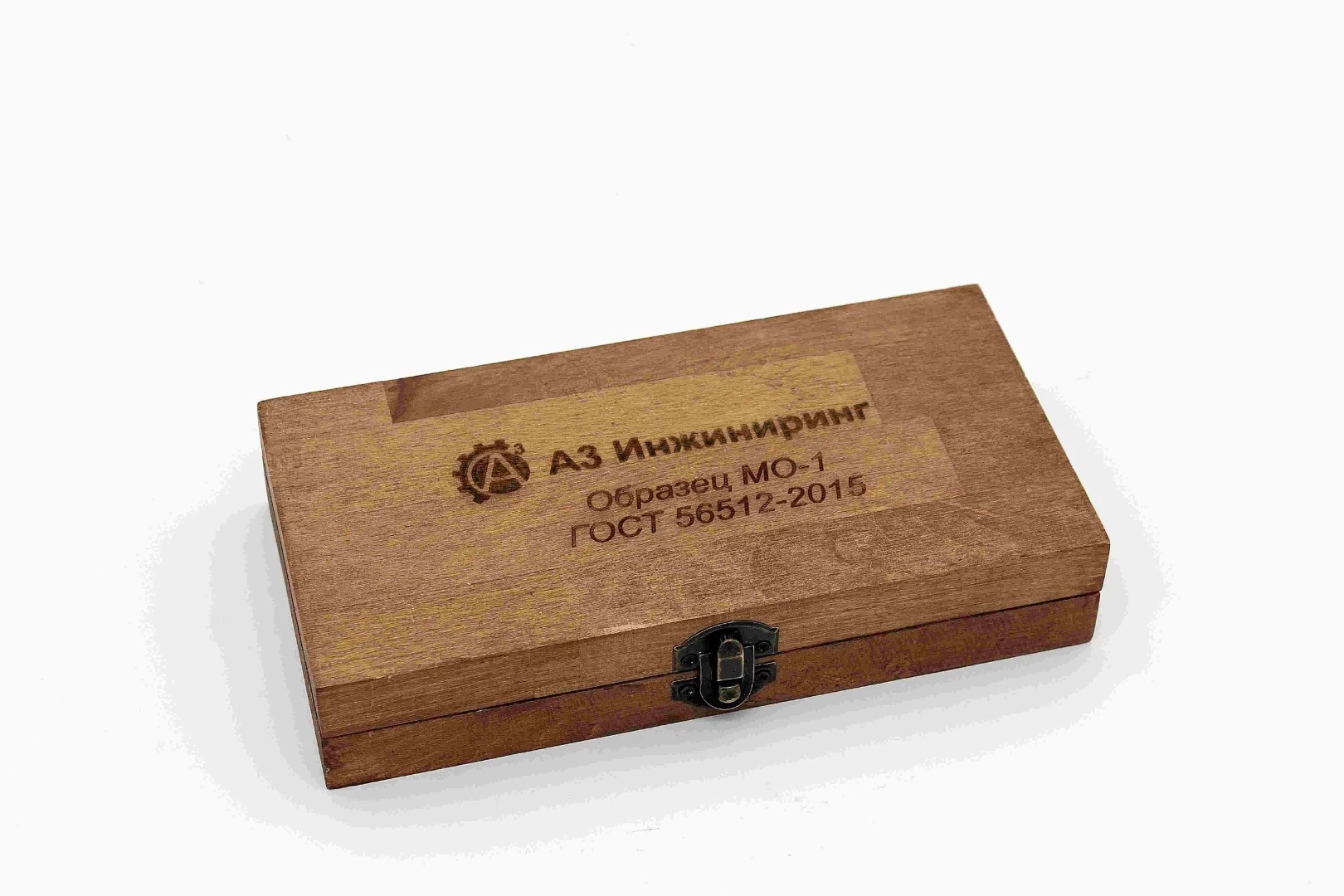

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка).
