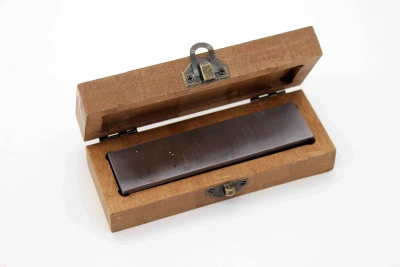

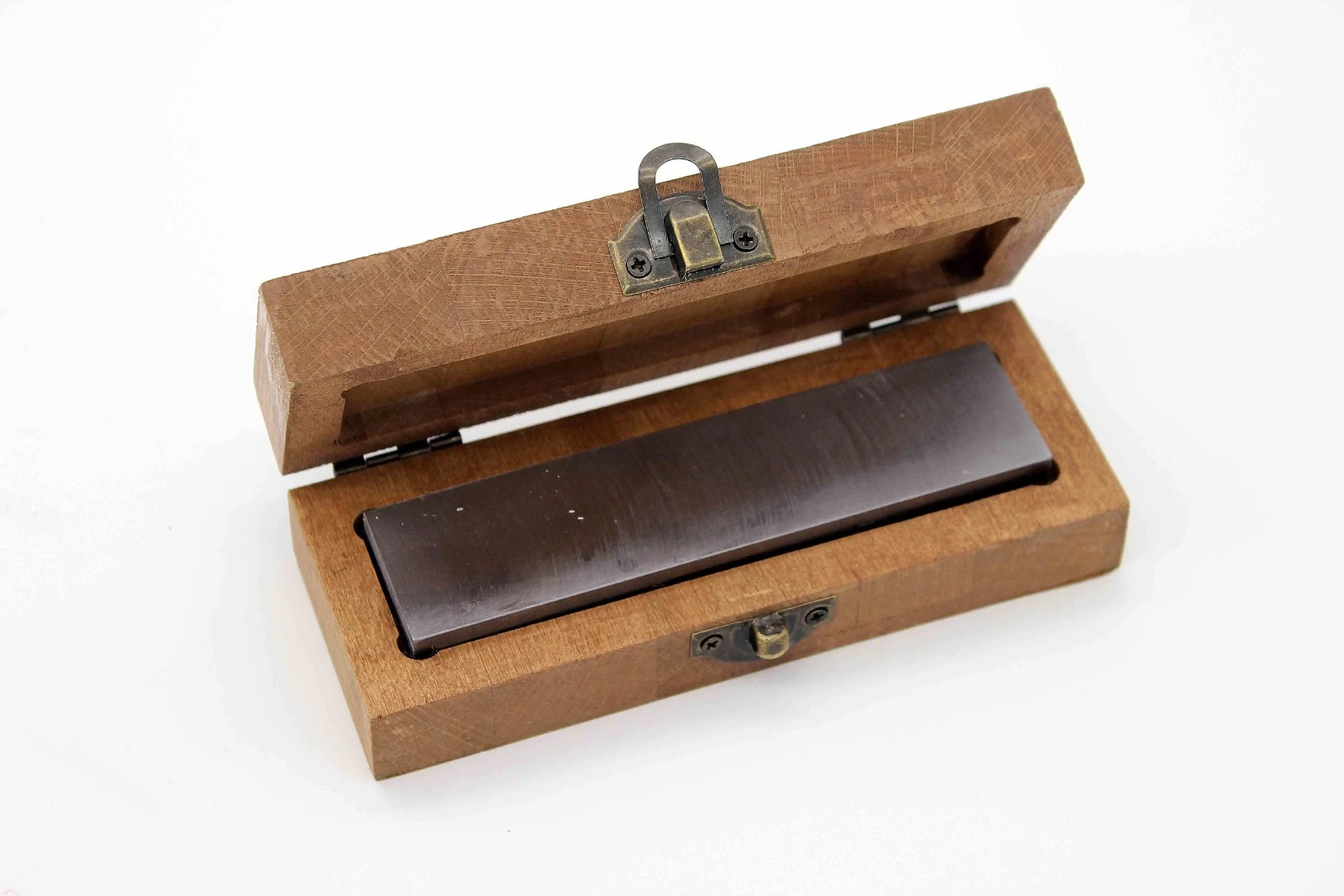

Контрольный образец МО-3
Назначение:
Контрольный образец МО 3 предназначен для оценки работоспособности дефектоскопов полюсного намагничивания с применением соленоида или кабеля, намотанного на объект в виде соленоида или магнитного ярма.

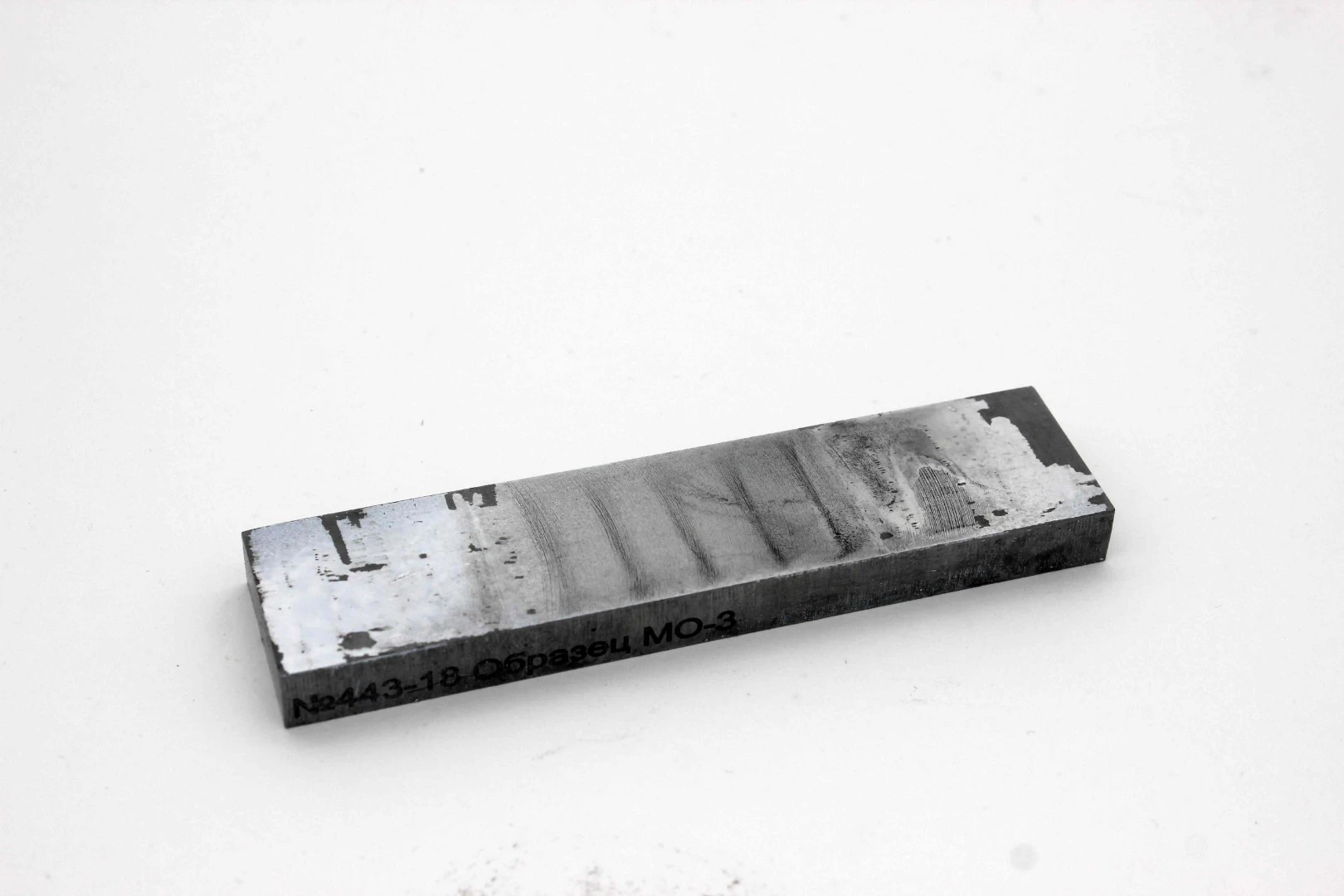

При намагничивании контрольного образца МО-3 на его рабочей поверхности создается неоднородное магнитное поле, равное по своим характеристикам магнитному полю создаваемому естественными дефектами.
У других производителей данный образец может называться: Контрольный образец “ОМД-2”, ОМД 2.
Технические характеристики:
-

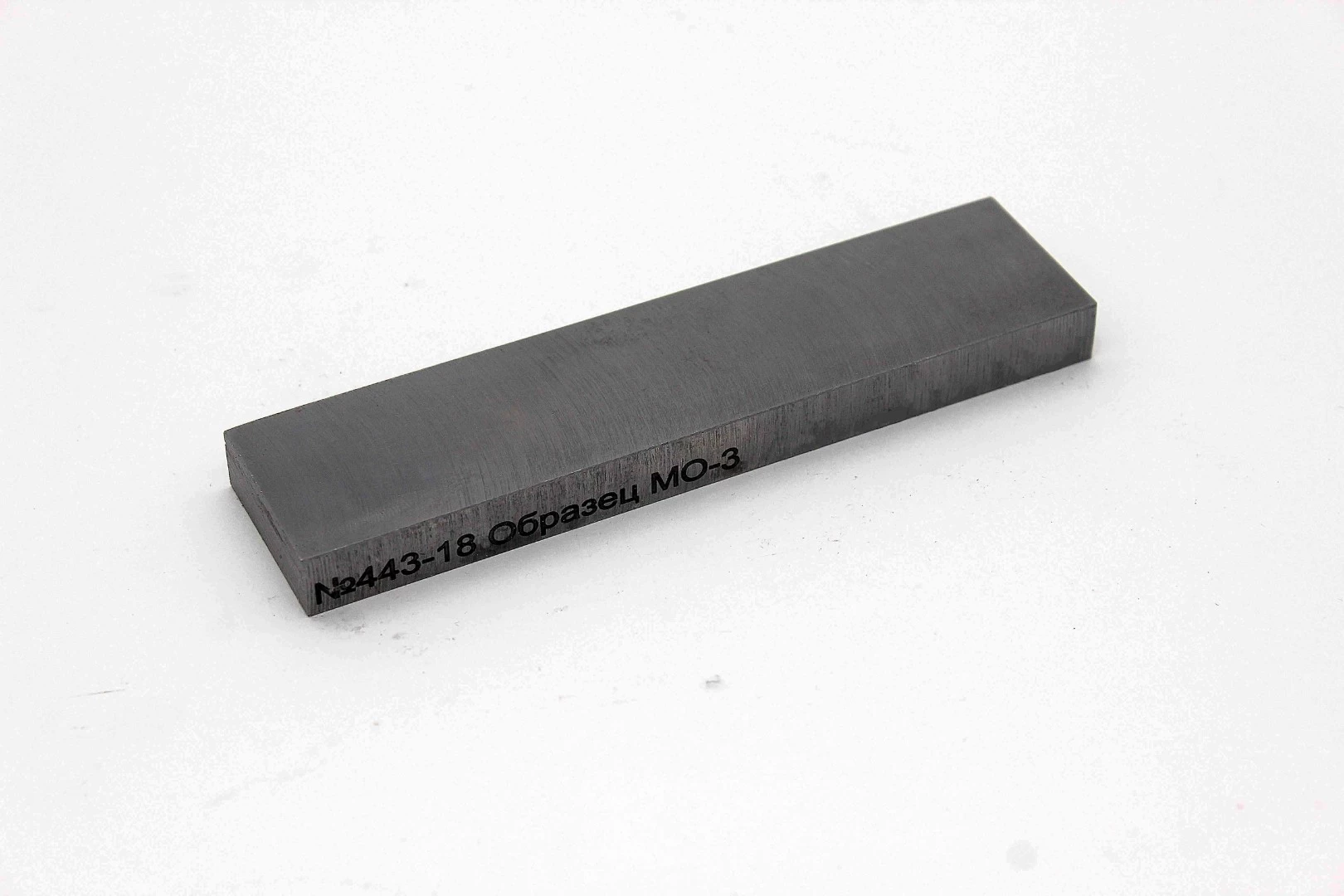

Образец МО-3 представляет собой стальную пластину, имеющую размеры 120х30х10мм. На боковой поверхности образца нанесены 5 дефектов в виде отверстий диаметром 2 мм, имеющие различную глубину залегания по отношению к рабочей поверхности.
-
Образец МО-3 изготовлен в соответствии с ГОСТ Р 56512-2015 "Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы".
-
Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.
-

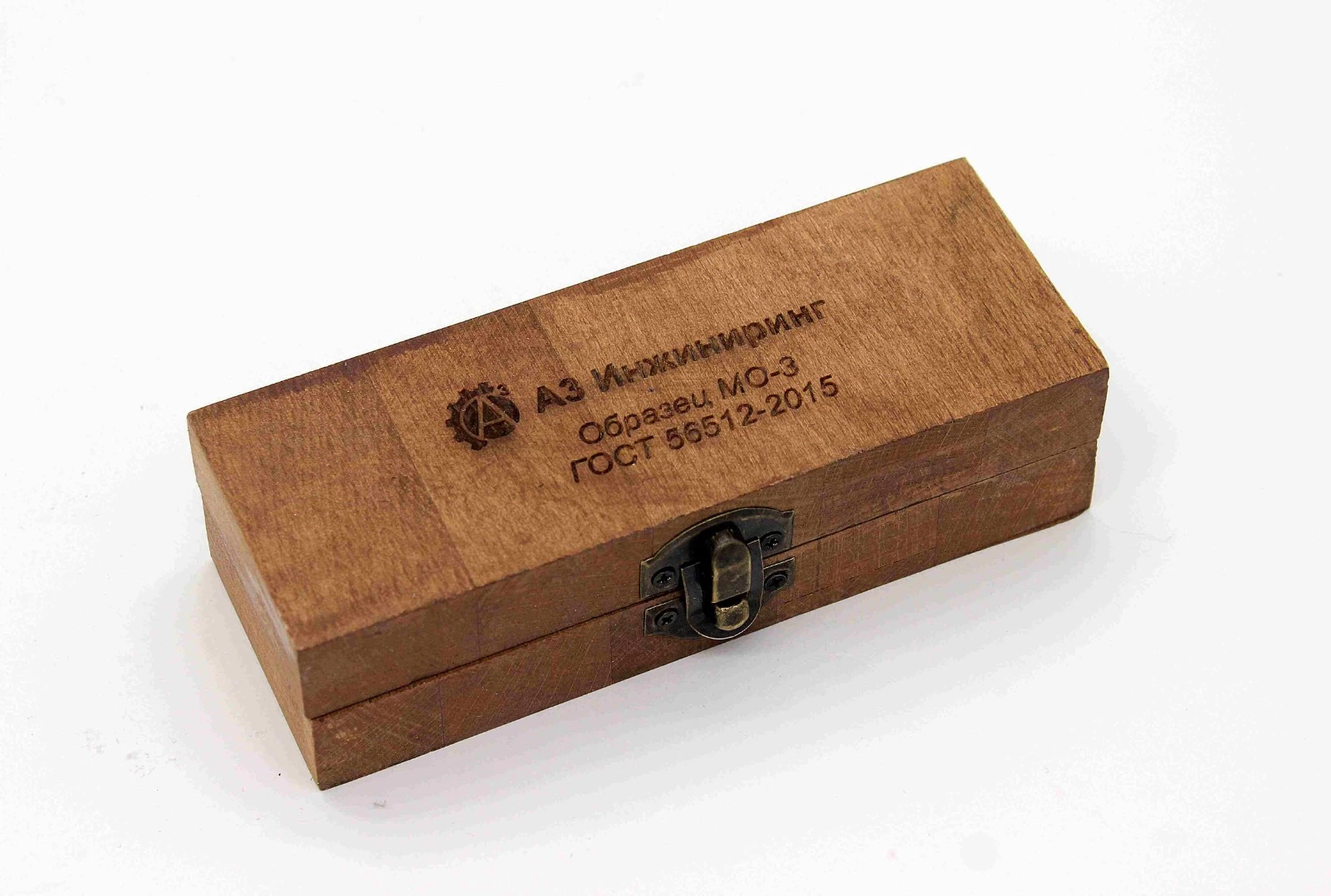

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.
Гарантийный срок эксплуатации - 1 год.
Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка).
