Контрольный образец МО-4
Назначение:
Контрольный образец МО 4 предназначен для оценки работоспособности дефектоскопов индукционного и циркулярного намагничивания.
При намагничивании контрольного образца МО-4 на его рабочей поверхности создается неоднородное магнитное поле, равное по своим характеристикам магнитному полю создаваемому естественными дефектами.
Технические характеристики:
-

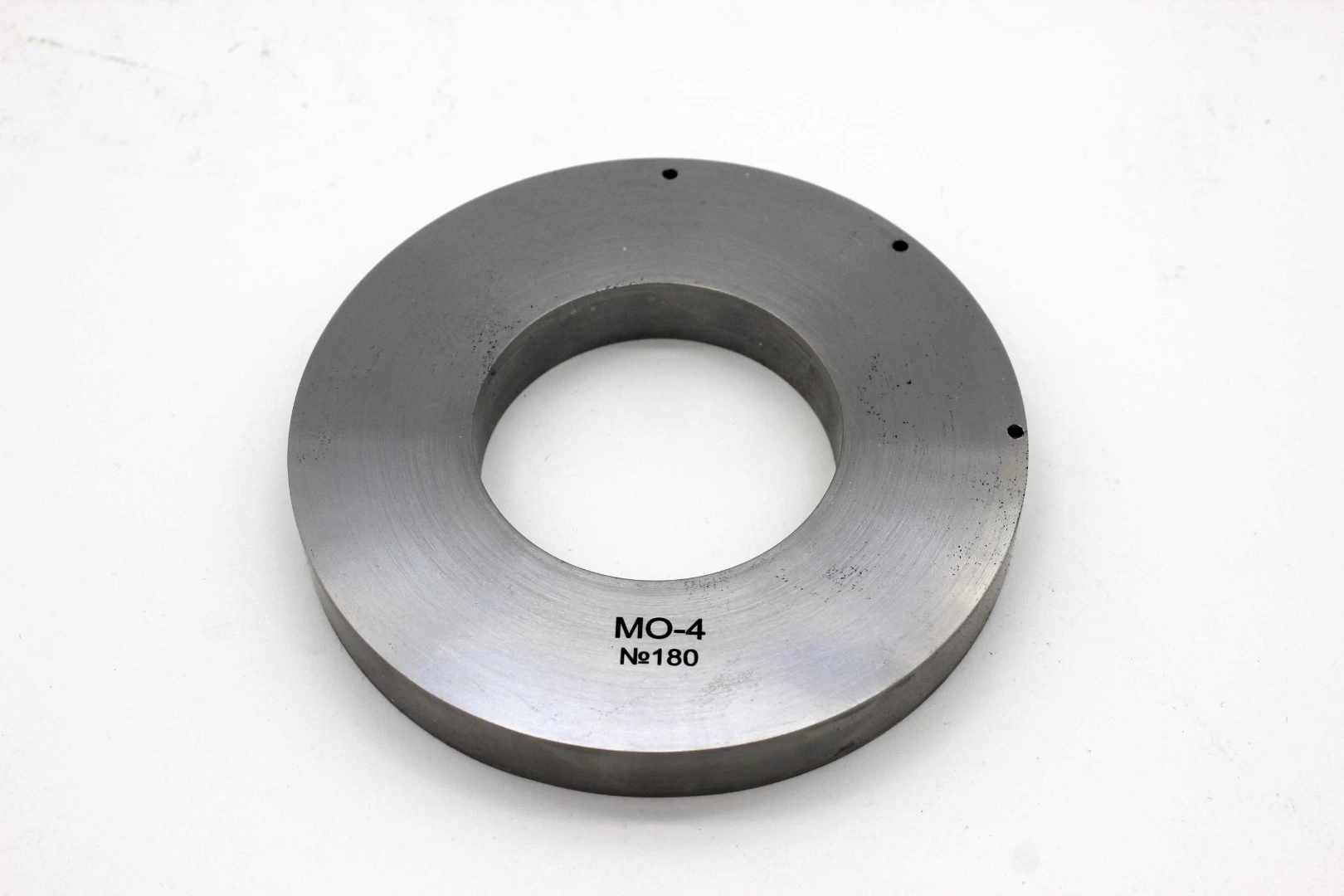

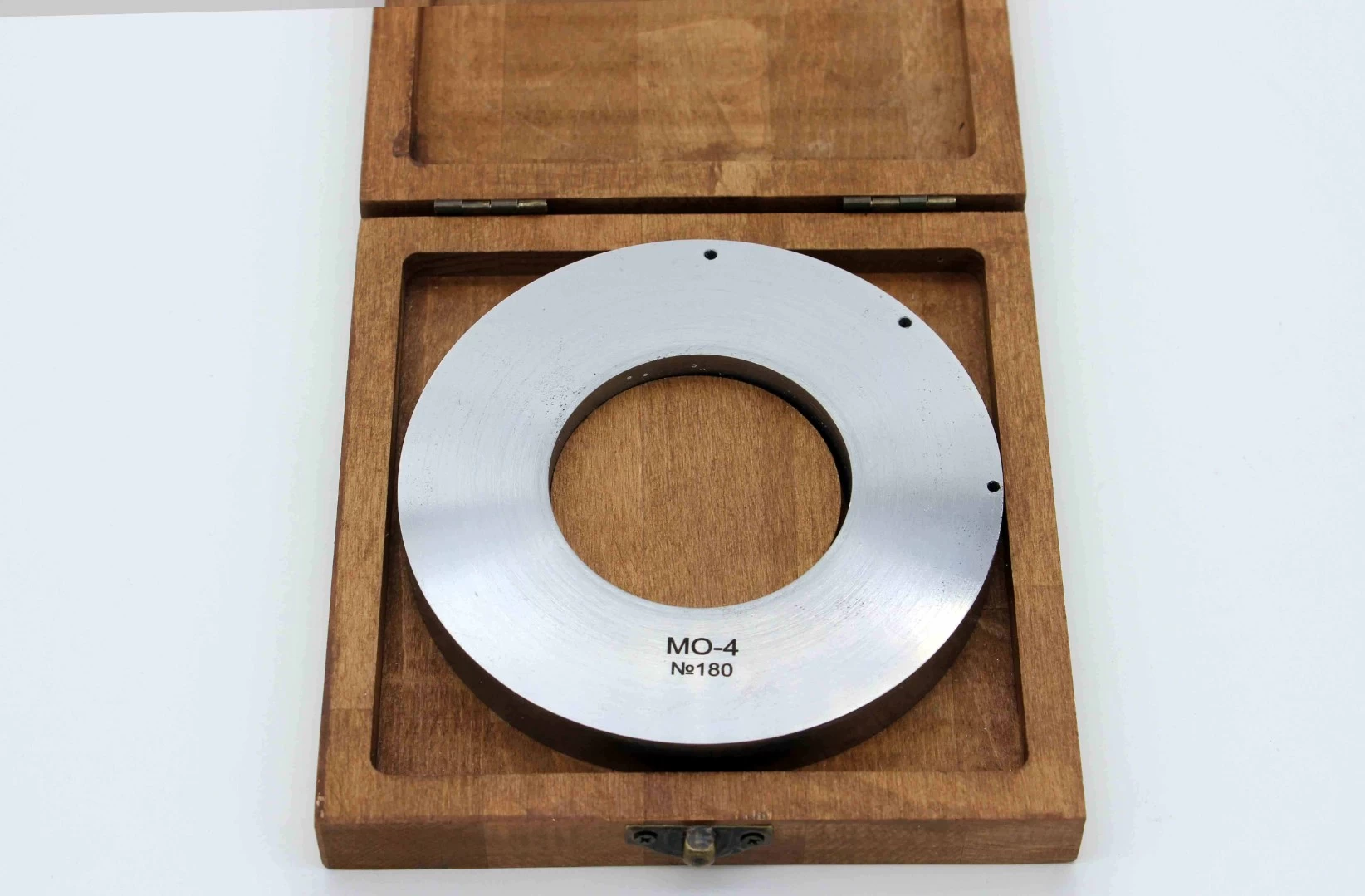

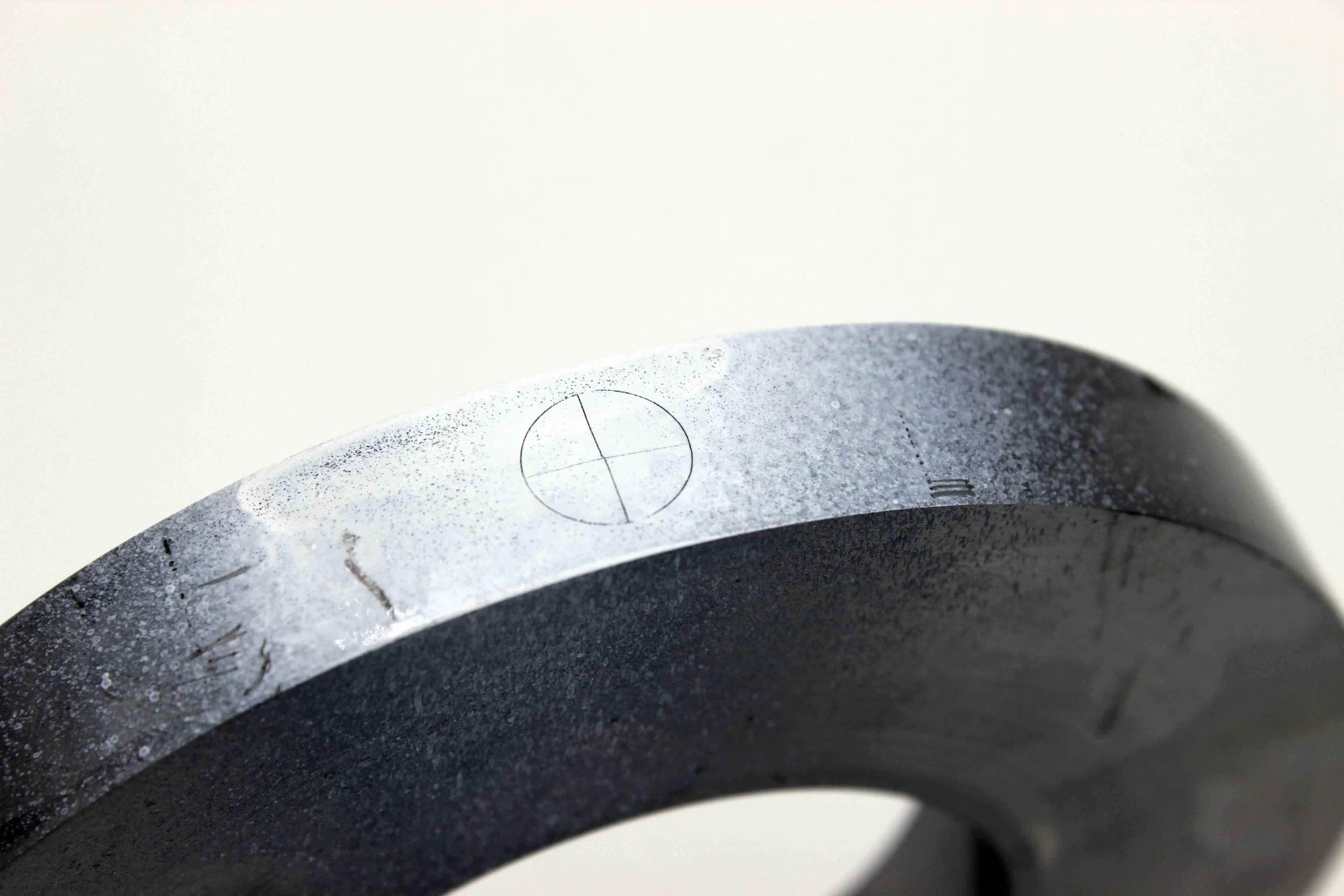

Образец МО-4 представляет собой цилиндр высотой 15мм, имеющий диаметр 120мм и центральное отверстие диаметром 60мм. На боковой поверхности цилиндра, перпендикулярно его образующей, выполнен поверхностный дефект, имитирующий несплошность материала. Данный дефект необходим для работы с дефектоскопами индукционного намагничивания. Дополнительно на контрольном образце МО-4 поверхностный дефект, расположенный в плоскости параллельной образующей цилиндра и 3 подповерхностных дефекта представляющие собой сквозные отверстия диаметром 2.5 мм, имеющие различную глубину залегания по отношению к внешней (рабочей) поверхности цилиндра, это необходимо для работы с дефектоскопами циркулярного намагничивания.
-
Образец МО-4 изготовлен в соответствии с ГОСТ Р 56512-2015 "Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы".
-
Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.
-
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.
Гарантийный срок эксплуатации - 1 год.

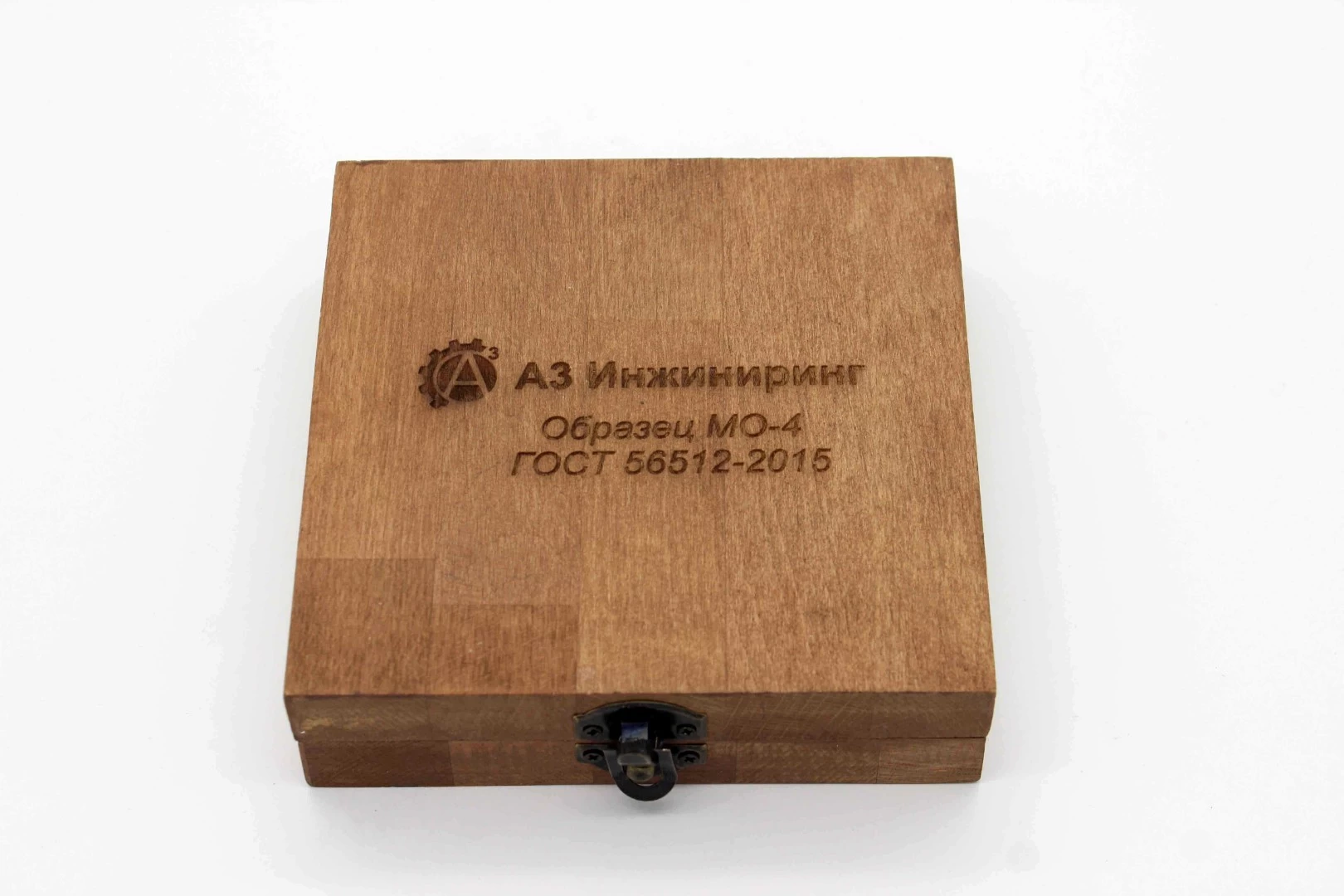

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка).
