Комплект контрольных образцов по ОСТ 26-01-84-78
Производитель:
A3 Инжиниринг
Комплект контрольных образцов по ОСТ 26-01-84-78 предназначен для проверки качества магнитного порошка и суспензии, исправности аппаратуры, а также режимов намагничивания.
Подробнее
Запросить актуальную цену
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Назначение:
Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка).
Комплект контрольных образцов по ОСТ 26-01-84-78 предназначен для проверки качества магнитного порошка и суспензии, исправности аппаратуры, а также режимов намагничивания. Эти параметры должны быть проверены путем выявления внутреннего дефекта на контрольных образцах по методике рабочего контроля.
При намагничивании контрольного образца на его рабочей поверхности создается неоднородное магнитное поле, равное по своим характеристикам магнитному полю создаваемому естественными дефектами.
Технические характеристики:

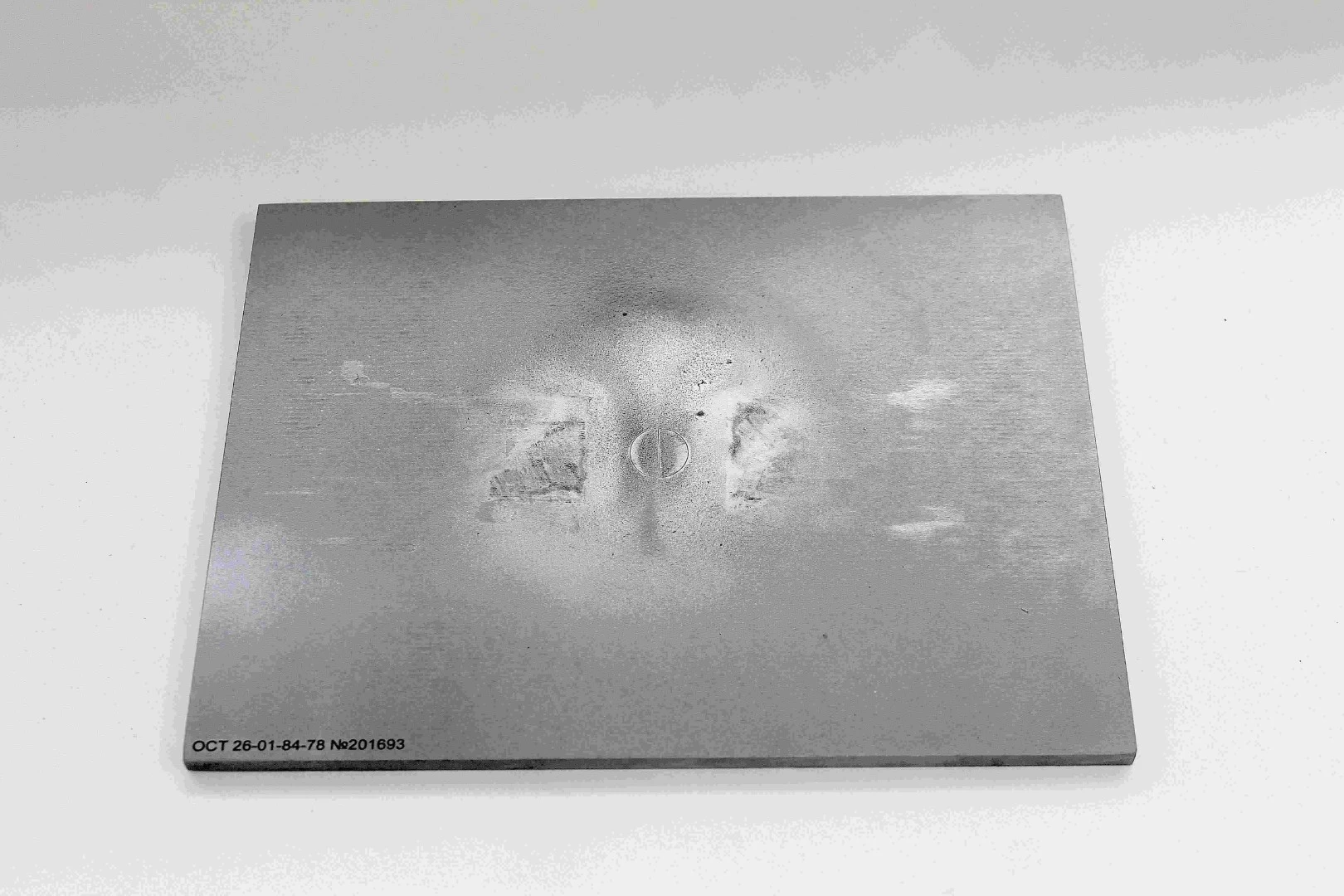

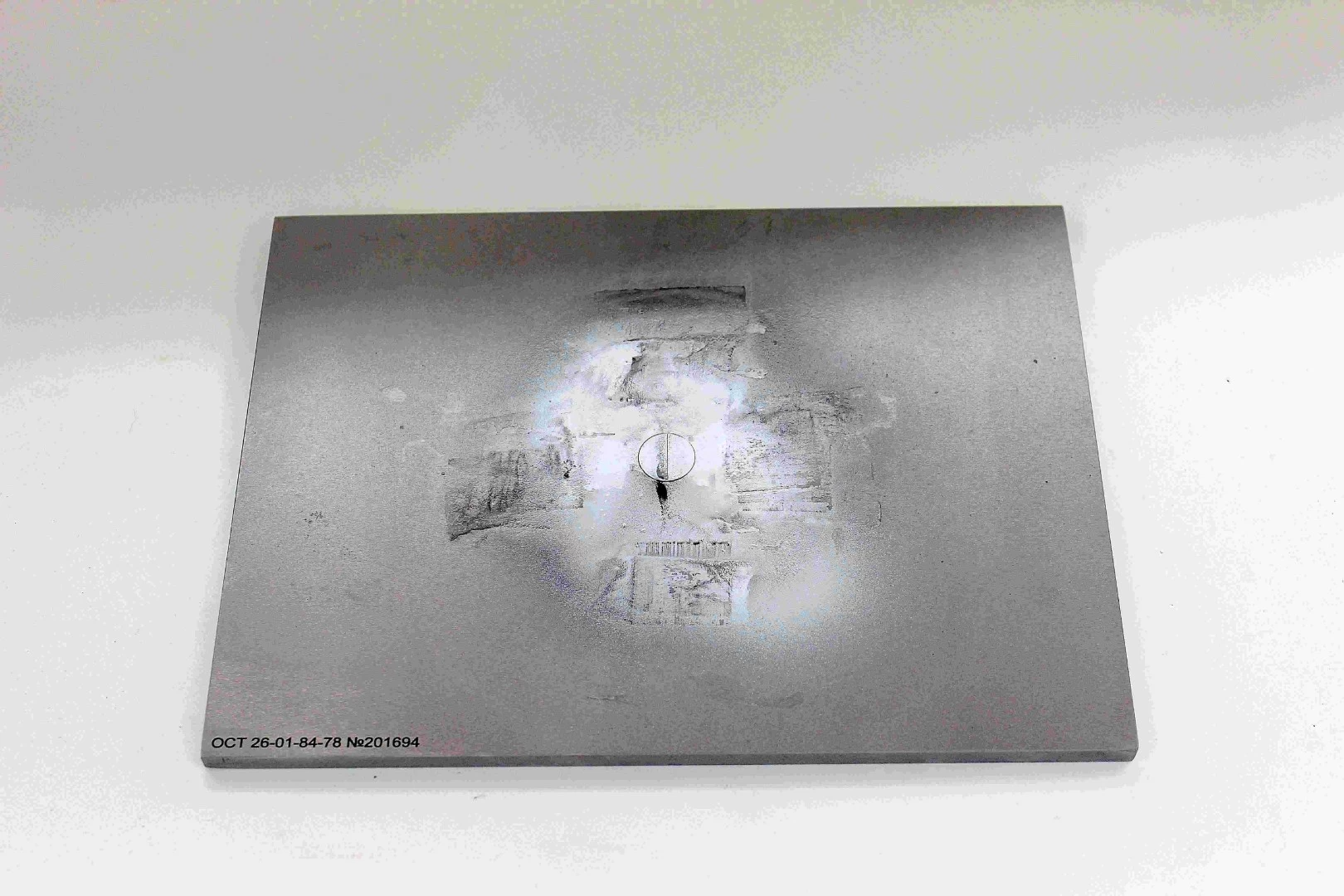

- Образцы представляют собой стальную пластину, имеющую размеры 240х180х8мм. На рабочую поверхность первой пластины нанесен поверхностный дефект в виде узкого плоского паза, который имитирует дефект в виде несплошности материала. На рабочую поверхность второй пластины нанесен подповерхностный дефект в виде вставки со сверлением диаметром 1мм в диаметральном направлении.
- Материал пластины и вставок должен соответствовать материалу контролируемого шва сварного соединения.
- Образец изготовлен в соответствии с ОСТ 26-01-84-78 «Швы сварных соединений стальных сосудов и аппаратов, работающих под давлением. Методика магнитопорошкового метода контроля».
- Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.
- Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.
Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка).
