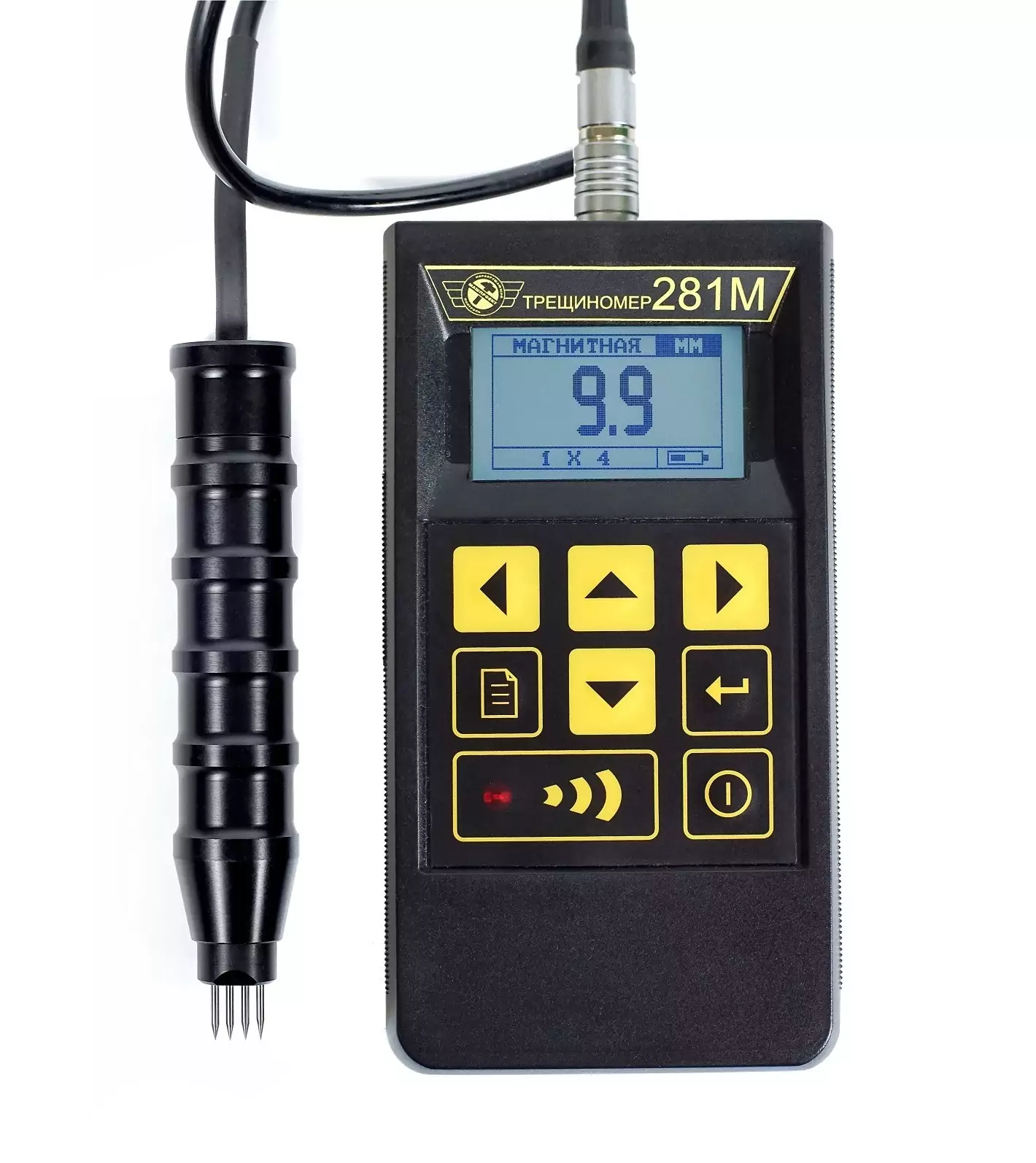

Электропотенциальный трещиномер 281М-M портативный
Трещиномер 281М производства НПП Машпроект — это высокоточный портативный прибор для измерения глубины трещин, выходящих на поверхность изделий из металлов и сплавов. Прибор применяется после предварительного обнаружения дефектов другими методами неразрушающего контроля и позволяет точно определить реальную глубину трещины, что особенно важно при оценке остаточного ресурса и принятии решений о ремонте или дальнейшей эксплуатации.
В трещиномере 281М реализован электропотенциальный метод на переменном токе, обеспечивающий высокую точность и стабильность результатов. По сравнению с традиционными методами, такими как ультразвуковой или вихретоковый контроль, прибор позволяет быстрее и достовернее измерять глубину трещин с минимальным влиянием электромагнитных свойств материала.
Наиболее эффективно использование трещиномера 281М в сочетании с производительными методами выявления дефектов — магнитопорошковым, вихретоковым, капиллярным и другими. Такой подход обеспечивает полный цикл контроля: от обнаружения трещины до её точного измерения.
Трещиномер предназначен для контроля изделий из ферромагнитных и неферромагнитных материалов, включая углеродистые и нержавеющие стали, алюминиевые и титановые сплавы. В памяти прибора предусмотрены калибровочные шкалы для магнитных сталей (Ст20), аустенитных сталей (Х18Н10Т) и алюминиевых сплавов (Д16Т). Диапазон показаний глубины трещин составляет от 0,5 до 100 мм.
Прибор комплектуется преобразователями различной конструкции, что позволяет выполнять измерения на изделиях сложной формы и в труднодоступных местах. Подвижные подпружиненные контактные электроды обеспечивают надёжный контакт даже на криволинейных поверхностях. Интуитивно понятный русскоязычный интерфейс реализует принцип «включил и работай», снижая требования к подготовке оператора. В стандартный комплект поставки входит контрольный образец с имитацией трещины для проверки работоспособности и корректности измерений.
Трещиномер 281М широко применяется при контроле валов и валков, труб и трубопроводов, сосудов под давлением, объектов энергетики, а также деталей машин, механизмов и металлоконструкций. Прибор соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств», а система менеджмента качества предприятия «Машпроект» сертифицирована по ГОСТ Р ИСО 9001-2015 (ISO 9001:2015), что подтверждает надёжность и стабильное качество оборудования.

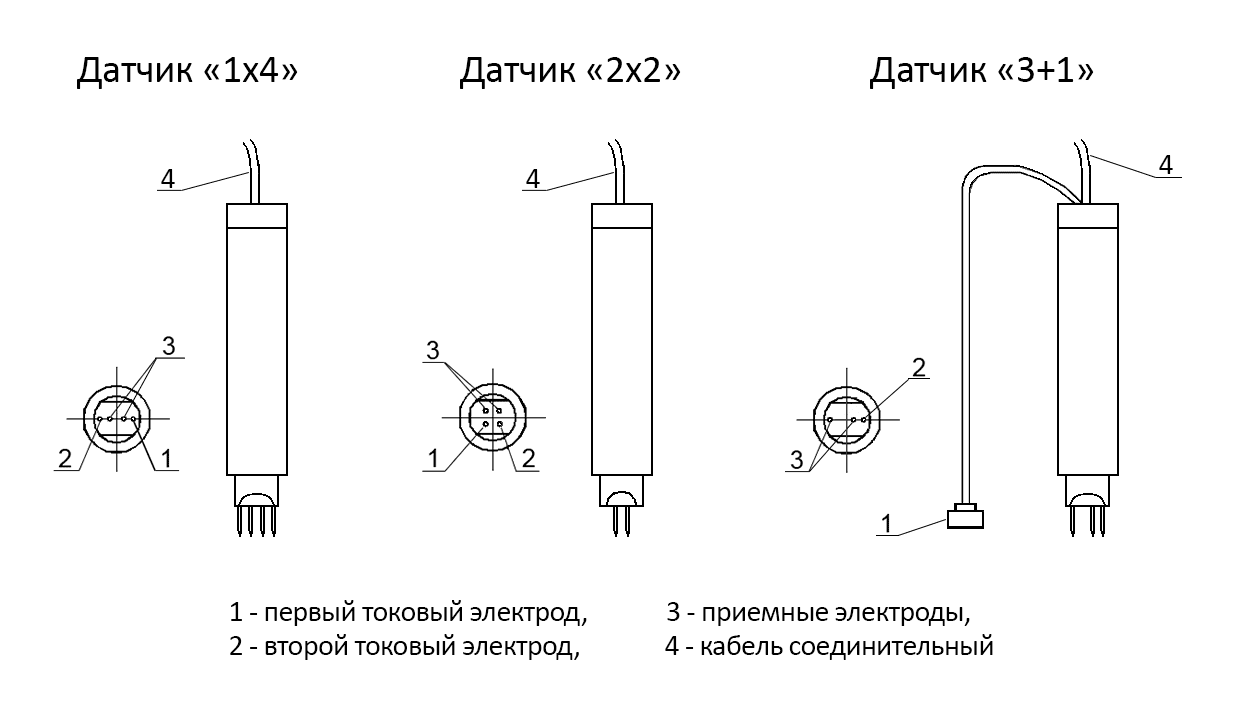

| Схема преобразователя | Тип | Конструкция | Диапазон показаний глубины трещин | Особенности |
|---|---|---|---|---|
|
«1×4» | 4 электрода размещены в 1 ряд | От 0,5 до 100 мм | Наиболее универсальный преобразователь. Входит в штатный комплект поставки. |
|
«2×2» | 4 электрода размещены в 2 ряда | От 0,5 до 100 мм | Предназначен для работы в труднодоступных местах (тонкие валы, галтельные переходы); эффективен при контроле поверхностей с близким расположением трещин. |
|
«3+1» |
4 электрода: — 3 размещены в 1 ряд; — 1 токовый электрод вынесен |
От 0,5 до 100 мм | Преобразователь с выносным токовым электродом. Применяется для контроля изделий из ферромагнитных материалов (стали, чугуны). Чаще используется для контроля глубоких трещин. |
| Параметры | Значения |
|---|---|
| Диапазон измерения глубины трещин | 0,5 — 30 мм |
| Диапазон показаний глубины трещин | От 0,5 до 100 мм |
| Погрешность измерений | ±(0,1h + 0,2 мм), где h — глубина трещины |
| Максимальное раскрытие трещины | До 3,5 мм (в зависимости от конструкции датчика) |
| Минимальная протяженность трещины | 5 глубин трещины, но не менее 3 мм |
| Радиус кривизны контролируемых поверхностей (выпуклой и вогнутой) | Не менее 4 мм |
| Питание | Аккумулятор 3,6 В, ёмкость не менее 1,1 А·ч |
| Подсветка дисплея | Есть |
| Автоматическое выключение прибора | Есть |
| Размеры электронного блока | 150 × 80 × 30 мм |
| Масса прибора | Не более 400 г |
| Размеры преобразователя | 120 × 22 мм |
| Диапазон рабочих температур | +5 … +40 °С |
| Гарантийный срок обслуживания | 12 месяцев с даты продажи, но не более 15 месяцев с даты выпуска |

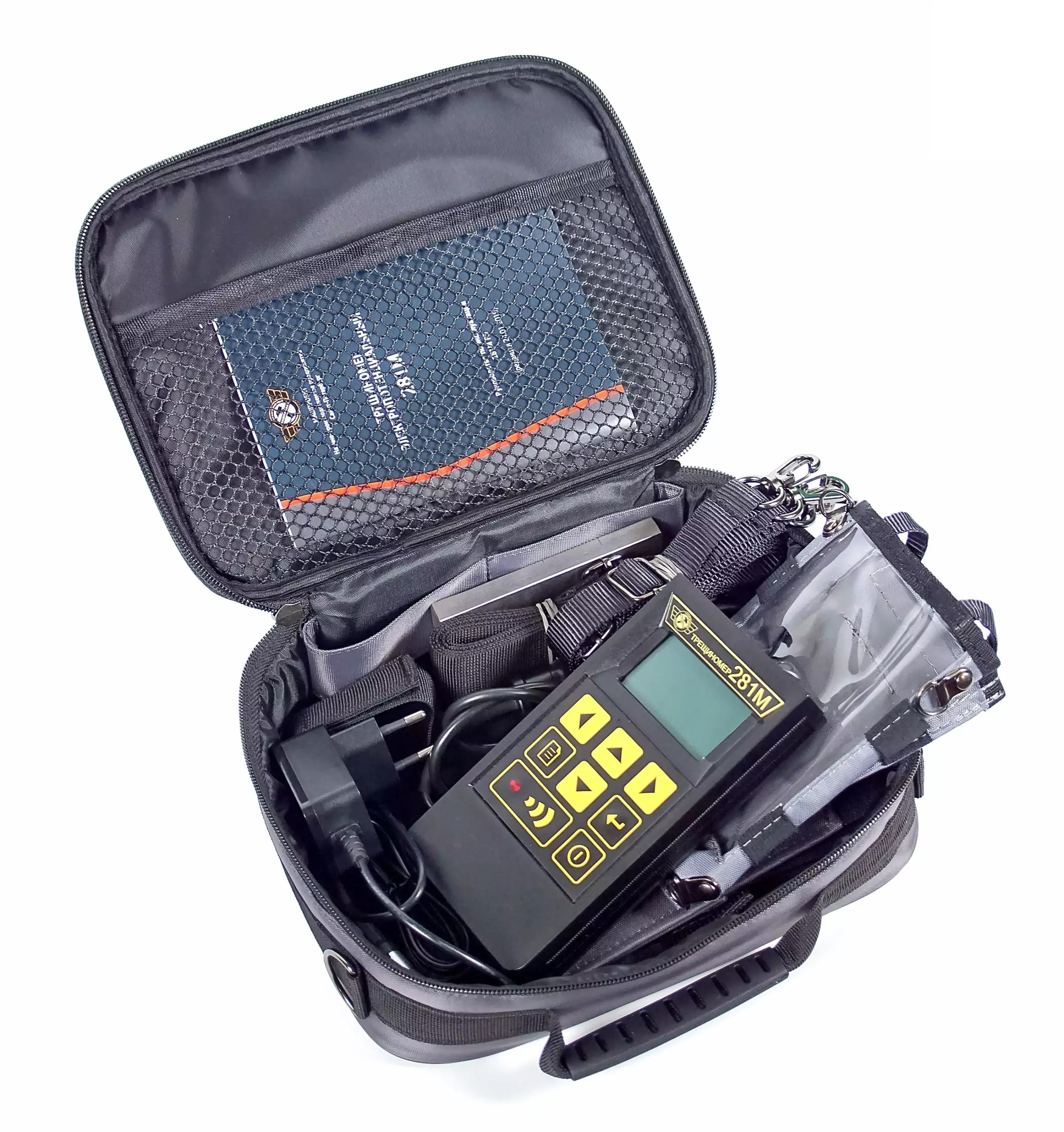

- Электронный блок трещиномера со встроенным аккумулятором
- Преобразователь «1х4» (4 электрода в ряд) с кабелем
- Контрольный образец с имитацией трещин КМ-281
- Зарядное устройство
- Чехол и манжета для закрепления прибора на груди (руке)
- Руководство по эксплуатации (совмещено с паспортом)
- Свидетельство о поверке
- Кейс для переноски и хранения
- Преобразователь «2х2» для работы в труднодоступных местах (галтельные переходы и т.д.)
- Преобразователь «3+1» с выносным токовым электродом для контроля глубоких трещин
- Меры моделей дефектов КО-281
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия
