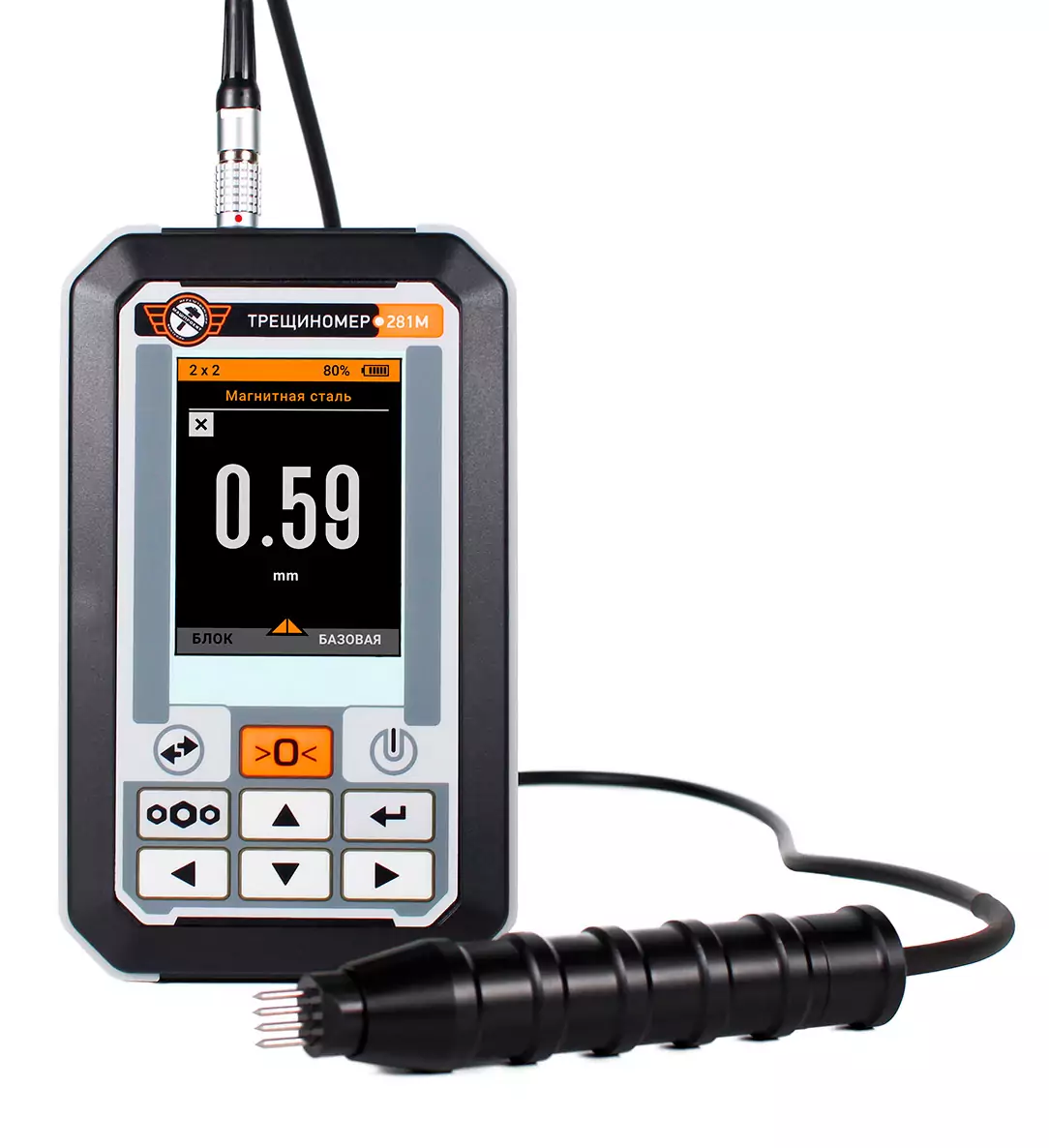

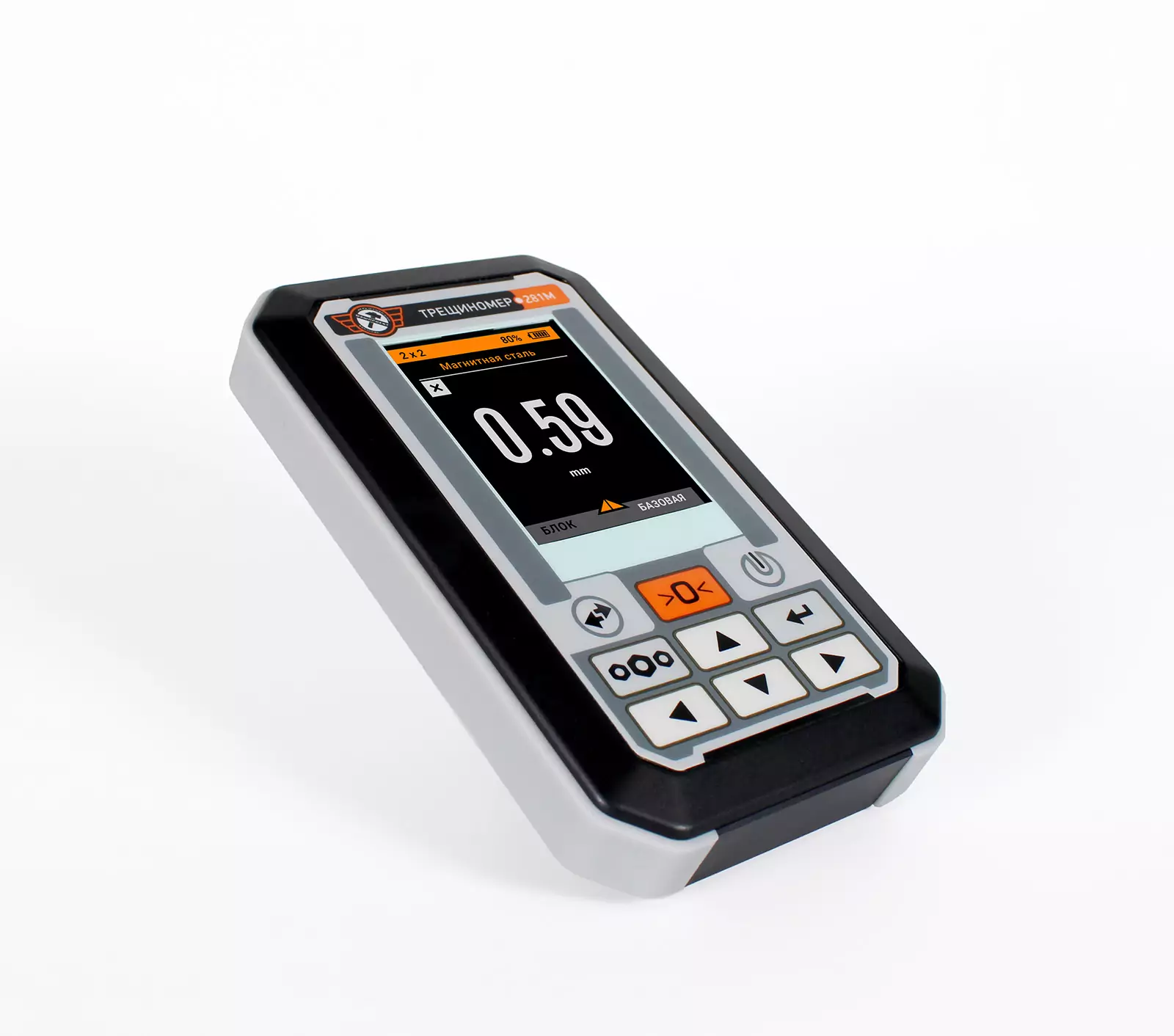

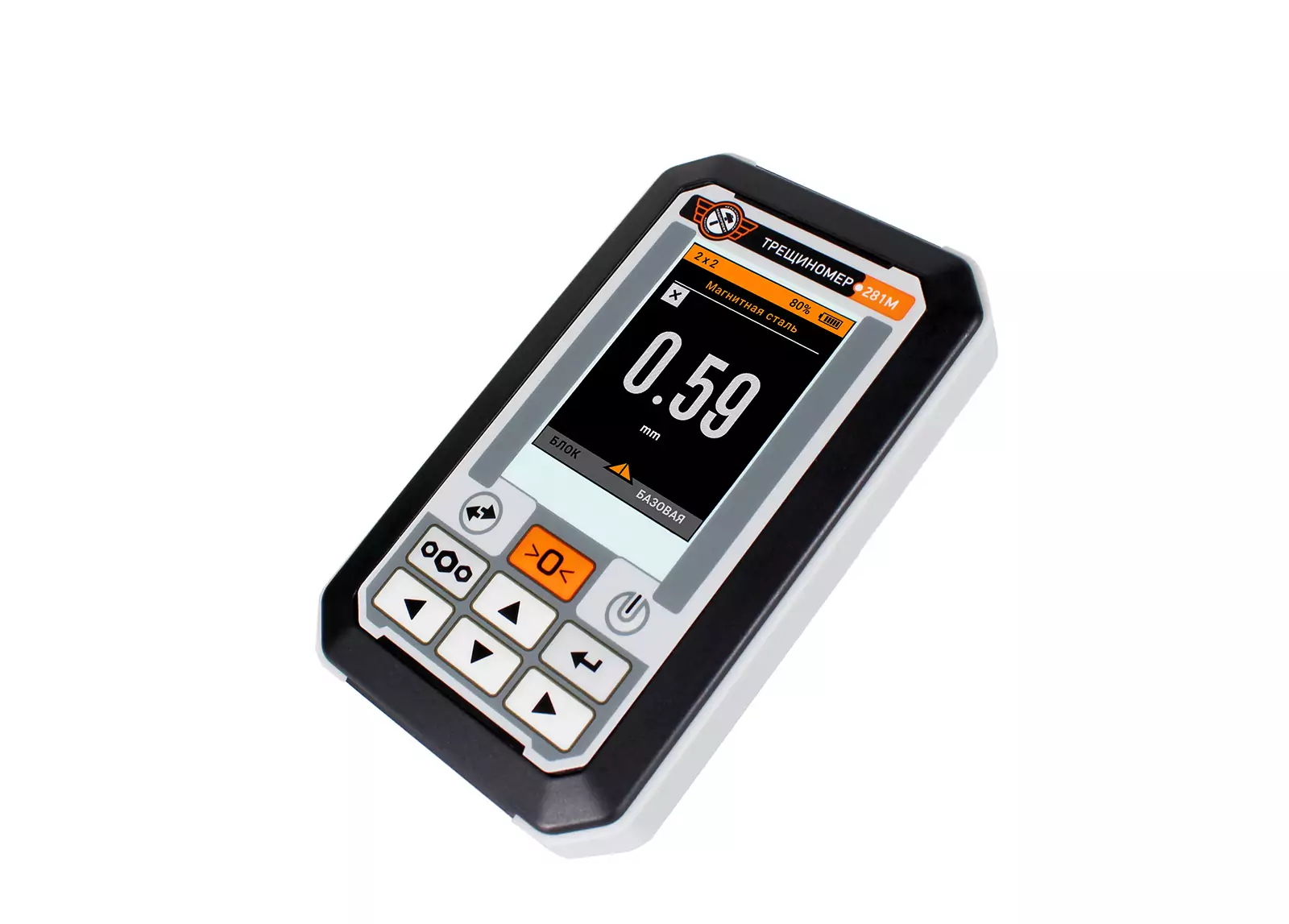

Электропотенциальный трещиномер 281М-С портативный
Где применяется трещиномер 281М-С
Трещиномер 281М-С применяется в тех случаях, когда важно не просто обнаружить трещину, а точно определить её глубину и понять, представляет ли дефект реальную опасность. Прибор используется при контроле труб, трубопроводов, нефте- и газопроводов, сосудов под давлением, валов, валков и прокатных станов, металлоконструкций и несущих элементов, а также деталей машин и механизмов. Широко применяется на объектах энергетики, промышленности и транспорта.
Прибор используется как заключительный этап контроля после магнитопорошкового, вихретокового, капиллярного и других методов для количественной оценки глубины трещины и принятия технического решения о ремонте, дальнейшем наблюдении или выводе изделия из эксплуатации.
Что получает пользователь при работе с 281М-С
Использование трещиномера позволяет точно измерять глубину трещин в диапазоне от 0,5 до 100 мм и получать объективные данные для принятия решений. Это снижает риск аварий и отказов оборудования, позволяет избежать необоснованных ремонтов и замен деталей, а также экономить средства за счёт контроля только действительно опасных дефектов. Результаты измерений могут использоваться в технических отчётах, экспертизах и контрольной документации.
Прибор внесён в Государственный реестр средств измерений Республики Казахстан, что позволяет официально применять его на промышленных и опасных производственных объектах.
Почему выбирают трещиномер 281М-С
Трещиномер 281М-С реализует электропотенциальный метод измерения на переменном токе, обеспечивающий высокую точность и стабильность результатов. Метод позволяет достоверно определять глубину трещин по сравнению с косвенными способами оценки.
Прибор предназначен для контроля изделий из ферромагнитных и неферромагнитных материалов, а также алюминия. Он оснащён цветным дисплеем, защищённым корпусом, поддерживает архивацию результатов и передачу данных на компьютер. Возможность создания индивидуальных калибровок делает прибор удобным для практического применения в реальных производственных условиях.

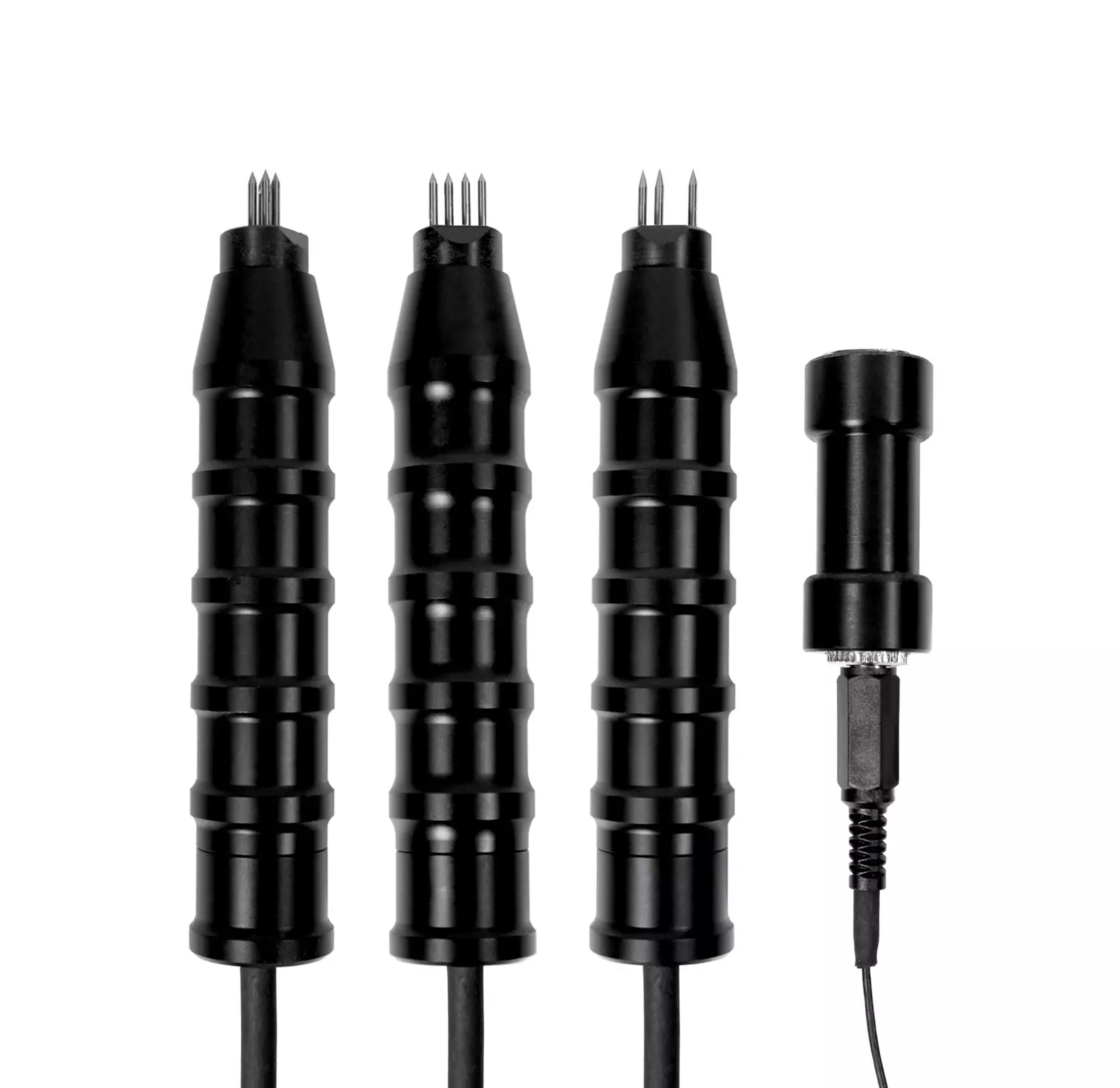

| Схема преобразователя | Тип | Конструкция | Диапазон показаний глубины трещин | Особенности |
|---|---|---|---|---|
|

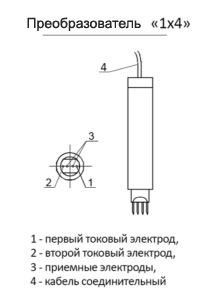

«1×4» | 4 электрода размещены в 1 ряд | От 0,5 до 100 мм | Наиболее универсальный преобразователь. Входит в штатный комплект поставки. |
|

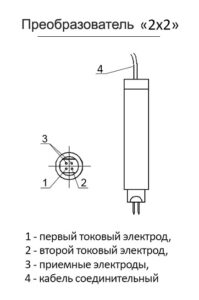

«2×2» | 4 электрода размещены в 2 ряда | От 0,5 до 100 мм | Предназначен для работы в труднодоступных местах (тонкие валы, галтельные переходы); эффективен при контроле поверхностей с близким расположением трещин. |
|
«3+1» |
4 электрода: — 3 размещены в 1 ряд; — 1 токовый электрод вынесен |
От 0,5 до 100 мм | Преобразователь с выносным токовым электродом. Применяется для контроля изделий из ферромагнитных материалов (стали, чугуны). Чаще используется для контроля глубоких трещин. |
| Параметры | Значения |
|---|---|
| Диапазон измерения глубины трещин |
преобразователь «1×4» — от 0,5 до 30 мм преобразователь «2×2» — от 0,5 до 20 мм преобразователь «3+1» — от 0,5 до 30 мм |
| Диапазон показаний глубины трещин | До 100 мм |
| Погрешность измерений | ± (0,2 + 0,1 × h), где h — глубина трещины |
| Максимальное раскрытие трещины | До 3,5 мм (в зависимости от конструкции датчика) |
| Минимальная протяженность трещины | 5 глубин трещин, но не менее 3 мм |
| Радиус кривизны контролируемых поверхностей (выпуклой и вогнутой) | Не менее 4 мм |
| Аккумулятор | Литий-полимерный (Li-Pol) 2300 мА·ч, 3,7 В |
| Цветной дисплей | Есть |
| Автоматическое выключение прибора | Есть |
| Размеры электронного блока, не более | 150 × 80 × 30 мм |
| Масса прибора | Не более 400 г |
| Размеры преобразователя, не более | 200 × 40 мм |
| Диапазон рабочих температур | -5 … +40 °С |
| Гарантийный срок обслуживания | 12 месяцев с даты продажи, но не более 15 месяцев с даты выпуска |
- Электронный блок трещиномера со встроенным аккумулятором
- Преобразователь «1х4» (4 электрода в ряд) с кабелем
- Контрольный образец с имитацией трещин КМ-281
- Зарядное устройство
- Чехол и манжета для закрепления прибора на груди (руке)
- Руководство по эксплуатации (совмещено с паспортом)
- Свидетельство о поверке
- Кейс для переноски и хранения
- Преобразователь «2х2» для работы в труднодоступных местах (галтельные переходы и т.д.)
- Преобразователь «3+1» с выносным токовым электродом для контроля глубоких трещин
- Меры моделей дефектов КО-281
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия
