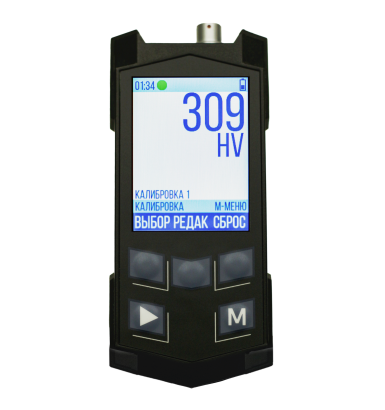

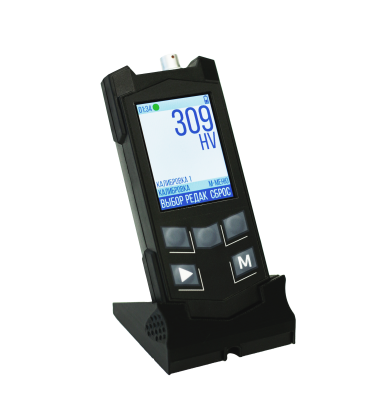

Твердомер Константа КТ с динамическим датчиком, купить

Хит

Новинка

Артикул: Константа КТ

Универсальный прибор, реализующий четыре метода измерения твердости

Подробнее

Запросить актуальную цену

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Назначение

Измерение твердости и временного сопротивления σ широкого спектра сталей (углеродистых, низколегированных, высоколегированных, нержавеющих), чугунов и цветных металлов.

Методы измерения твердости:

Динамический метод Либа (Leeb) в соответствии со стандартами ISO 16859, ASTM E140 и ISO 18265;
Ультразвуковой метод контактного импеданса (UCI) в соответствии со стандартами ASTM A1038, DIN 50159, ASTM E140 и ISO 18265;
Прямой статический метод измерения твердости (SPR) в соответствии со стандартами DIN 50157 (стали), ASTM B724 (цветные металлы), ASTM E140 и ISO 18265;
Метод определения твердости по Шору A и D в соответствии со стандартами ГОСТ Р ИСО 7619-1 и ГОСТ 24621 (ISO 868).

Отличительные особенности:

Измерение твердости и временного сопротивления σ широкого спектра сталей (углеродистых, низколегированных, высоколегированных, нержавеющих), чугунов и цветных металлов.

Методы измерения твердости:

Динамический метод Либа (Leeb) в соответствии со стандартами ISO 16859, ASTM E140 и ISO 18265;
Ультразвуковой метод контактного импеданса (UCI) в соответствии со стандартами ASTM A1038, DIN 50159, ASTM E140 и ISO 18265;
Прямой статический метод измерения твердости (SPR) в соответствии со стандартами DIN 50157 (стали), ASTM B724 (цветные металлы), ASTM E140 и ISO 18265;
Метод определения твердости по Шору A и D в соответствии со стандартами ГОСТ Р ИСО 7619-1 и ГОСТ 24621 (ISO 868).

Динамические преобразователи (Leeb):

	D	DC	C	DL	G
Радиус индентора	1,5	1,5	1,5	1,5	2,5
Минимальная толщина объекта контроля, мм	10	10	5	10	70
Максимальная допустимая шероховатость поверхности Ra, мкм	3,2	3,2	1,6	3,2	12,5
Габаритные размеры, мм	Ø23×139	Ø23×86	Ø23×139	Ø23×255	Ø32×248

Ультразвуковые преобразователи (UCI):

	U–10N	U–50N	U–100N
Испытательная нагрузка, Н (кг)	10 (1)	50 (5)	100 (10)
*Минимальная толщина испытуемого образца, мм**	2
Минимальная *масса испытуемого образца, в зависимости от конфигурации объекта контроля, кг**	от 0,3 до 1
Диаметры отпечатков на изделиях, мм**	0,058	0,130	0,180
Глубина отпечатков на изделиях, мм**	0,017	0,038	0,052
Максимальная допустимая шероховатость поверхности Ra, мкм	0,8	1,6	3,2
Габаритные размеры, мм	Ø26×140 (Ø36×140 с плоской насадкой)
Особенности	Оставляет существенно меньшую глубину и диаметр отпечатка в сравнении с U–50N	Наилучшее соотношение величины отпечатка и удобства работы с преобразователем	Меньшее влияние шероховатости и других параметров поверхности объекта контроля
______________________ * для притертых образцов ** для образцов твердостью 400 HB

Статические преобразователи (SPR):

	SPR	SPR-A
Погрешность измерения глубины внедрения, не более, мкм	±0,3(ASTM E18–03)
Нагрузка:
— предварительная, Н (кг)	10 (1)
— предварительная и основная, Н (кг)	50 (5)
Угол заострения алмазного индентора, град	100±0,5
Габаритные размеры, мм	Ø53×105	Ø60×225 (с модулем)
Габаритные размеры модуля, мм	—	Ø60×130
Масса, г	340	1050 (с модулем)
Масса модуля, г	—	730
Время проведения одного измерения, с	—	5-7
Количество измерений на одном цикле заряда, не менее	—	100

Преобразователи по Шору А и D	Шор A	Шор D
Погрешность измерения глубины внедрения, не более, мм	±0,05	—
Предварительная нагрузка, Н (гс)	0,55 (56,0)	0
Толщина образца, не менее, мм	6	6
Диаметр опорной площадки, мм	18	18
Индентор из закаленной стали — усеченный конус:
— угол заострения, град	35±0,25	30±1
— диаметр плоской части вершины, мм	0,79±0,03	R0,1
Габаритные размеры, мм	Ø35×100	Ø20×90
Масса, г	120	130

Характеристики

Шкалы твердости *	HRC, HB, HV, HRA, HRB, HSD, σв, HL
Основная погрешность измерений:
— по Бринеллю, HB	10
— по Виккерсу, HV	12
— по Шору, HSD	2
— по Роквеллу, HRC	1,5
— временного сопротивления σв (предел прочности), %, не более	5
Число замеров для вычисления среднего	до 1000 (с возможностью разбивки на группы)
Питание: Li-Ion аккумулятор, В	3,7
Время непрерывной работы, ч	12
Диапазон рабочих температур, °C	-30…+40
Тыльная камера	8 MP
Габаритные размеры, мм	125×55×20
Масса прибора, г	120
