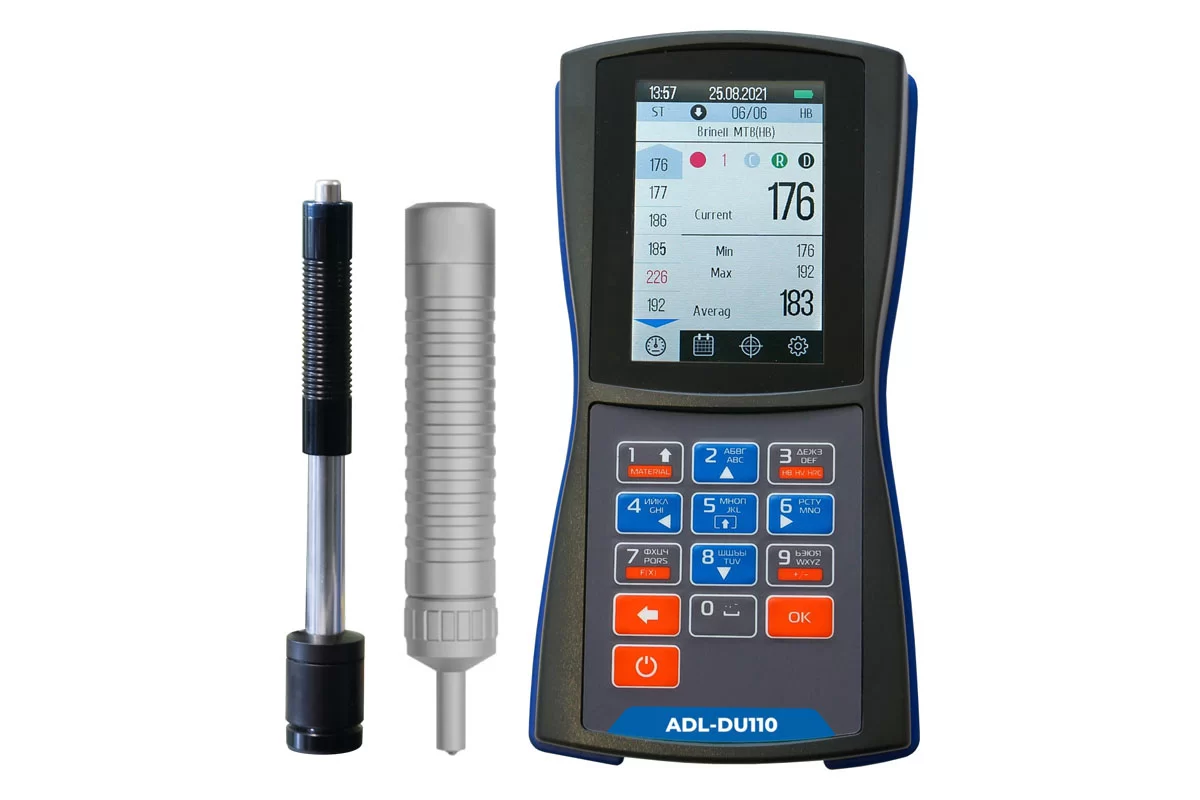

Универсальный твердомер ADL-DU110
Универсальный твердомер ADL-DU110 предназначен для контроля твердости металлических изделий.
В твердомер ADL-DU110 реализовано два метода измерения твердости: ультразвуковой и динамический. Это делает прибор наиболее универсальным и эффективным решением для входного, межоперационного и выходного контроля качества материалов.
Универсальный твердомер предназначен для измерения твердости на различных изделиях. Он отлично подойдет для измерения углеродистых и конструкционных сталей, поверхностно-укрепленных слоев изделий, жаропрочных, коррозионностойких, нержавеющих сталей, гальванических покрытий, наплавок, изделий сложной конфигурации, тонкостенных и компактных изделий.
Ультразвуковой преобразователь
При помощи ультразвукового преобразователя пользователь может решать задачи по измерению твердости канавок, поверхностей малого радиуса, труднодоступных мест, изделий сложной формы и мелких деталей. Хорошо подходит для измерения твердости зеркальных поверхностей шеек валов, лопаток, зубьев шестерен, поскольку имеет небольшой отпечаток индентора.
Динамический преобразователь
Для измерения твердости массивных изделий с плохо подготовленными поверхностями и крупнозернистой структурой рекомендуется использовать динамический датчик типа G. Он обладает малой чувствительностью к кривизне изделия и шероховатости поверхности, контролирует «объемную твердость». Прибор может оснащаться дополнительными сменными датчиками с разными габаритами, жесткостью пружины, твердостью индентора.
Основной функционал
Встроенная функция калибровки по одной точке позволяет создать шкалу пользователя по конкретному материалу. Это означает, что, имея в наличии меру с известной твердостью, можно самостоятельно откалибровать твердомер максимально приближенно к значениям стационарного твердомера. После чего вы сможете быстро и легко проконтролировать обширную партию материала с сохранением высокой точности.
ADL-DU110 позволяет вносить и сохранять более 500 шкал пользователя, а также просматривать историю всех проведенных измерений после окончания работы.
В приборе установлена шкала Лейба, а также стандартные калибровки по шкалам Роквелла, Виккерса, Бринелля и Шора с возможностью добавления дополнительных шкал по мягким и твердым материалам.
В рамках работы пользователь может создавать, и далее корректировать, калибровку по разным материалам.
Универсальный твердомер ADL-DU110 предназначен для контроля твердости металлических изделий.
В твердомер ADL-DU110 реализовано два метода измерения твердости: ультразвуковой и динамический. Это делает прибор наиболее универсальным и эффективным решением для входного, межоперационного и выходного контроля качества материалов.
Универсальный твердомер предназначен для измерения твердости на различных изделиях. Он отлично подойдет для измерения углеродистых и конструкционных сталей, поверхностно-укрепленных слоев изделий, жаропрочных, коррозионностойких, нержавеющих сталей, гальванических покрытий, наплавок, изделий сложной конфигурации, тонкостенных и компактных изделий.
Ультразвуковой преобразователь
При помощи ультразвукового преобразователя пользователь может решать задачи по измерению твердости канавок, поверхностей малого радиуса, труднодоступных мест, изделий сложной формы и мелких деталей. Хорошо подходит для измерения твердости зеркальных поверхностей шеек валов, лопаток, зубьев шестерен, поскольку имеет небольшой отпечаток индентора.
Динамический преобразователь
Для измерения твердости массивных изделий с плохо подготовленными поверхностями и крупнозернистой структурой рекомендуется использовать динамический датчик типа G. Он обладает малой чувствительностью к кривизне изделия и шероховатости поверхности, контролирует «объемную твердость». Прибор может оснащаться дополнительными сменными датчиками с разными габаритами, жесткостью пружины, твердостью индентора.
Основной функционал
Встроенная функция калибровки по одной точке позволяет создать шкалу пользователя по конкретному материалу. Это означает, что, имея в наличии меру с известной твердостью, можно самостоятельно откалибровать твердомер максимально приближенно к значениям стационарного твердомера. После чего вы сможете быстро и легко проконтролировать обширную партию материала с сохранением высокой точности.
ADL-DU110 позволяет вносить и сохранять более 500 шкал пользователя, а также просматривать историю всех проведенных измерений после окончания работы.
В приборе установлена шкала Лейба, а также стандартные калибровки по шкалам Роквелла, Виккерса, Бринелля и Шора с возможностью добавления дополнительных шкал по мягким и твердым материалам.
В рамках работы пользователь может создавать, и далее корректировать, калибровку по разным материалам.
Характеристики | |||
Диапазон измерений | по Роквеллу | по Бринеллю | по Виккерсу |
Диапазон измерений по основным шкалам | 20 – 70 HRC | 30 – 650 HB | 230 – 940 HV |
Погрешность измерений (Регламентируется стандартами ISO или ДСТУ) | 2 HRC |
в диапазоне 90-180 HB – 10 HB в диапазоне 180-250 HB – 15 HB в диапазоне 250-460 HB – 20 HB |
в диапазоне 240-500 HV – 15 HV в диапазоне 500-800 HV – 20 HV в диапазоне 800-940 HV – 25 HV |
Диаметр площадки для установки датчика |
Для ультразвукового датчика: - От 1 мм на плоскости, – от 5 мм в глухом отверстии (пазу) |
Для динамического датчика: от 10 мм на плоскости |
|
Программируемых шкал | Дополнительных шкал более 500 | ||
Алгоритм отброса ложных показаний (для более высокой точности показаний) | Есть | ||
Вычисление |
Среднее значение для 1 – 20 измерений Минимум, максимум, среднее значение Поиск результатов некорректных измерений |
||
Корпус | Противоударный пластиковый корпус, защищенный от падений с прорезиненными вставками | ||
Рабочая температура | - 20 ... +45 °С | ||
Построение графиков | Все точки из серии, учитываемые в расчете среднего значения | ||
Дисплей | LCD TFT 3.5’’ 320x480 px | ||
Язык | Украинский, Английский, Русский | ||
Связь с ПК | USB, возможность настройки и обработки результатов | ||
Шероховатость | Ультразвуковой 1,6 Ra |
Динамический для датчика типа “D” – 3,2 Ra для датчика типа “G” – 7,2 Ra для датчика типа “E” – 1,6 Ra |
|
Питание | Встроенный аккумулятор | ||
Габаритные размеры | 150×70×45 мм | ||
Вес | 0,3 кг |
- Измерительный блок – 1 шт.
- Датчик типа «D» – 1 шт.
- Датчик типа «U» – 1 шт.
- Кабель датчика – 1 шт.
- Кабель подключения к ПК – 1 шт.
- Зарядное устройство – 1 шт.
- Сумка для переноски и хранения – 1 шт.
- Паспорт – 1 шт.
- Руководство по эксплуатации – 1 шт.
