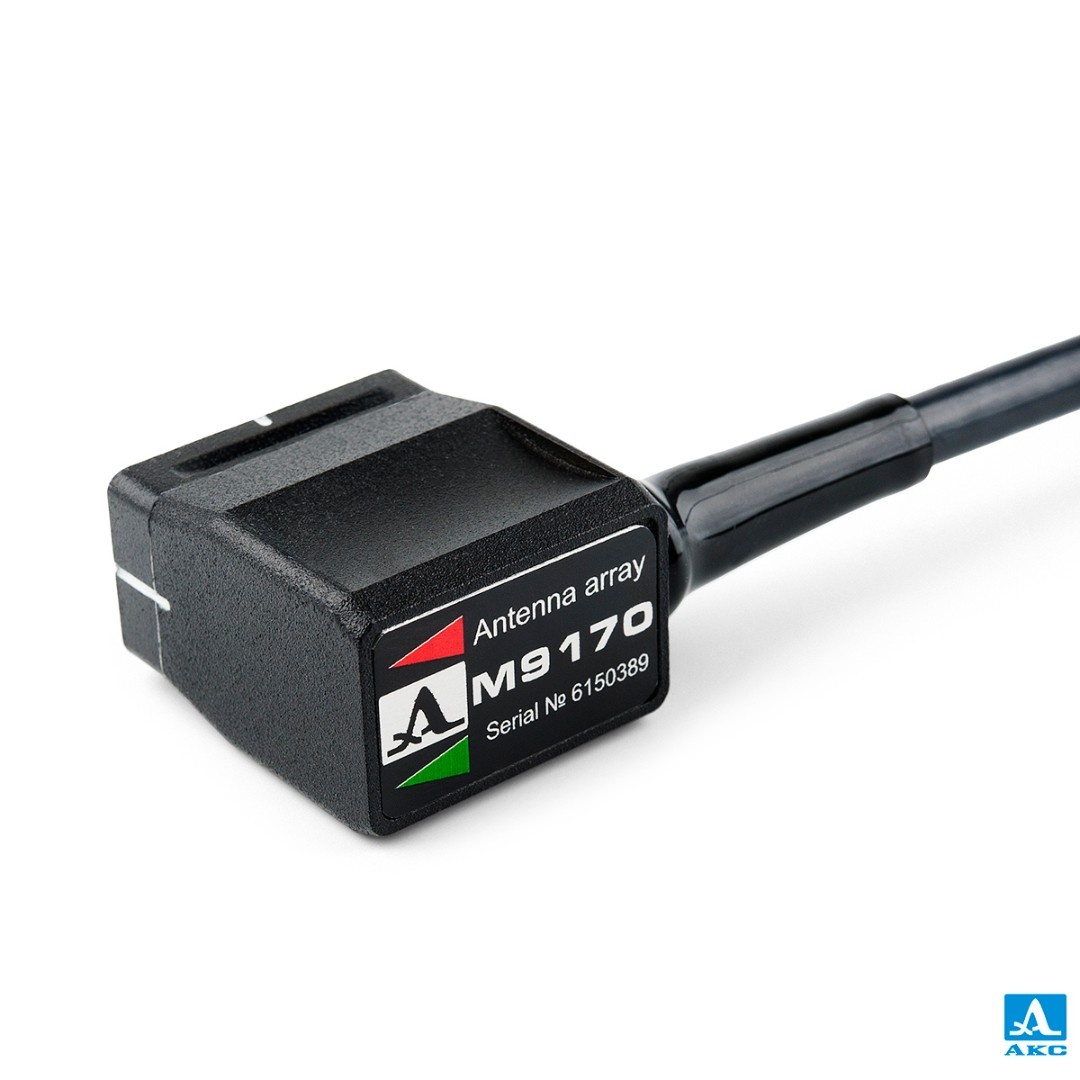

    Антенная решетка M9170 4.0V60R26X10CS

    Главная
    -
    Каталог
    -
    Неразрушающий контроль в каталоге приборов Setek Technology
    ТрассопоискНеразрушающий контрольГеорадарыТепловизионный контроль
    -
    Ультразвуковой контроль в каталоге приборов Setek Technology
    Ультразвуковой контрольВизуальный контроль Контроль в строительствеРазрушающий контрольСпектральный анализТвердометрияДиагностика трубопроводов
    -
    Преобразователи в каталоге приборов Setek Technology
    Ультразвуковые томографыУльтразвуковые дефектоскопыУльтразвуковые толщиномерыСтандартные образцы (СОП)Соединительные кабелиУльтразвуковой гельАксессуары
    -Антенная решетка M9170 4.0V60R26X10CS
    • Антенная решетка M9170 4.0V60R26X10CS в каталоге приборов Setek Technology
    • Антенная решетка M9170 4.0V60R26X10CS в каталоге приборов Setek Technology
    Артикул: 1159
    АКС
    16 элементная цифрофокусируемая антенная решетка поперечных волн с центральной рабочей частотой 4 МГц и областью сканирования от 35° до 85°. Применяется для контроля сварных швов. Особенностью данной антенной решетки является укороченная апертура (26х10 мм), что позволяет проводить контроль в труднодоступных местах и с минимальной зачисткой околошовной зоны.
    Подробнее
    522 669 тенге/шт
    Тип
    антенная решетка
    - +
    В корзинуВ корзине
    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
    • Описание
    • Характеристики
    Описание
    16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля.

    На внешней части корпуса нанесены цветовые метки направления, необходимые для ориентации положения решетки на объекте контроля относительно сформированного изображения на дисплее дефектоскопа ультразвукового А1550 IntroVisor.

    Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.

    Существует возможность притирки сменного акустического модуля под различные диаметры труб.
    Характеристики

      Параметр

      Значение

      Область применения

      контроль металлических и пластиковых конструкций

      Количество элементов антенной решетки, шт

      16

      Акустическая апертура, мм

      26 х 10

      Номинальная частота, МГц

      4

      Рабочий тип волн

      Поперечные

      Габаритные размеры (Д х В х Г), мм

      32 х 18 х 44

      Масса с кабелем, г, не более

      170

      Условия эксплуатации:

      температура воздуха, С°

      от - 20 до + 45

      относительная влажность воздуха при температуре +25 °С, %, не выше

      85
