Тип
|
Стандартный образец |
МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.
Описание средства измерений

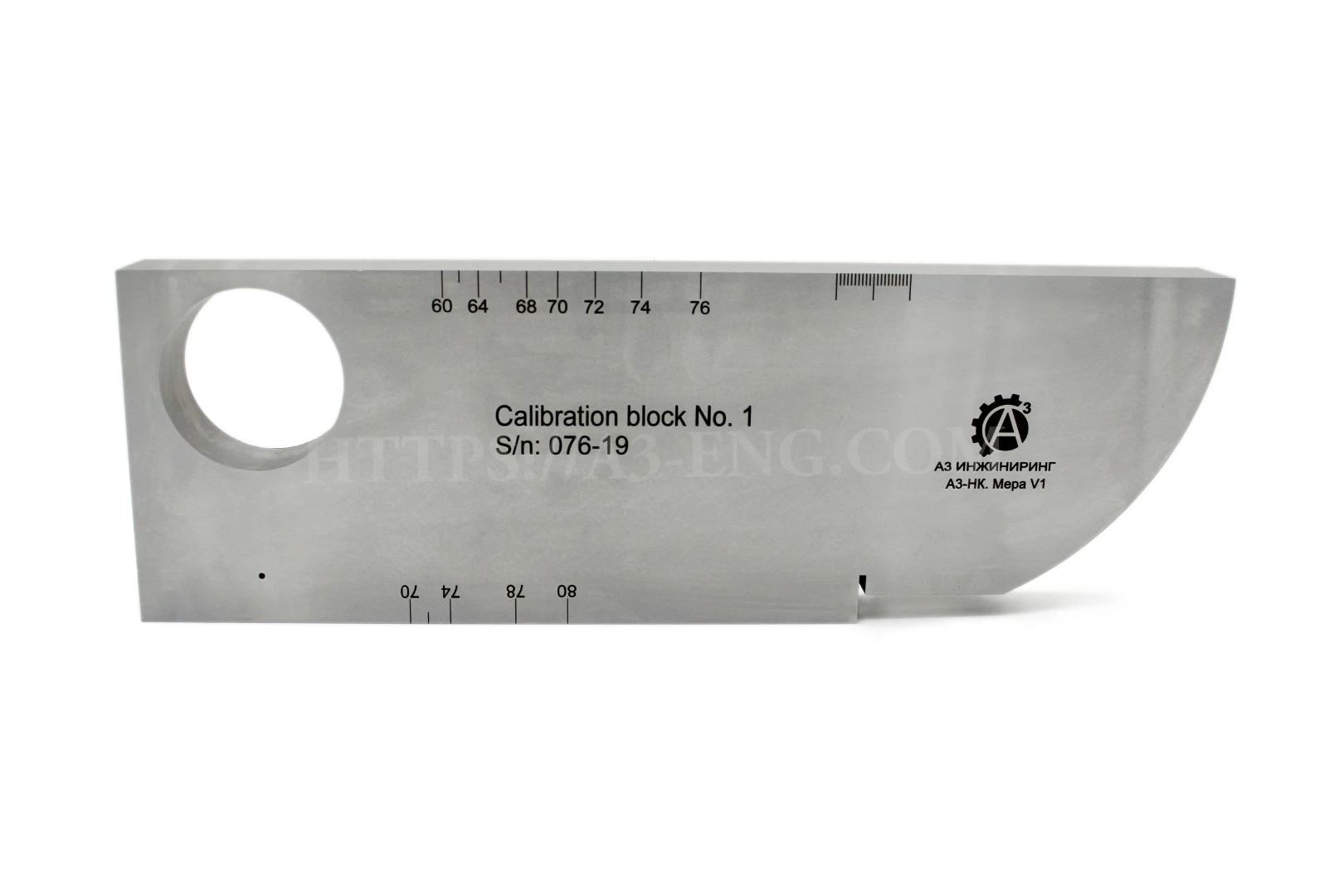

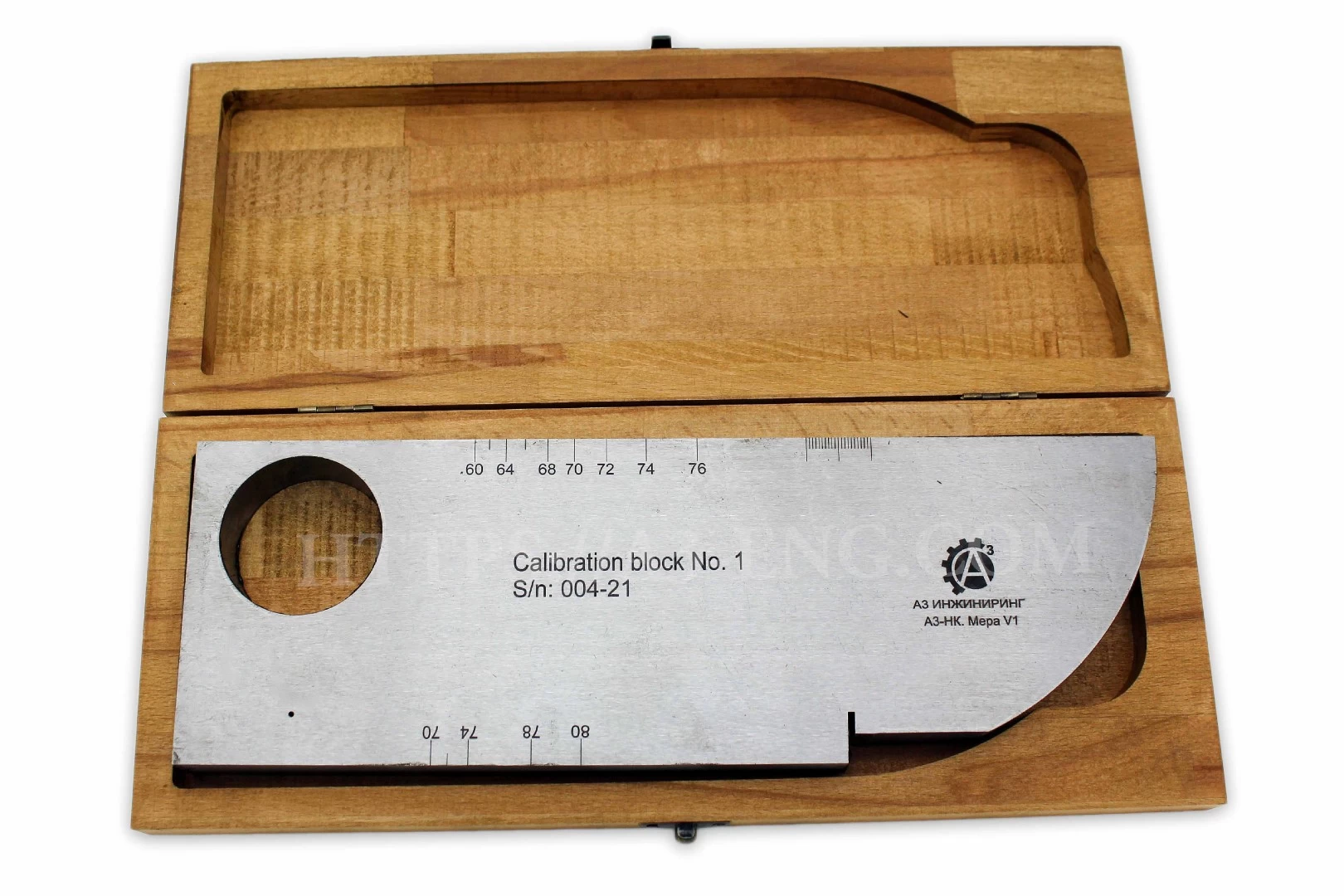

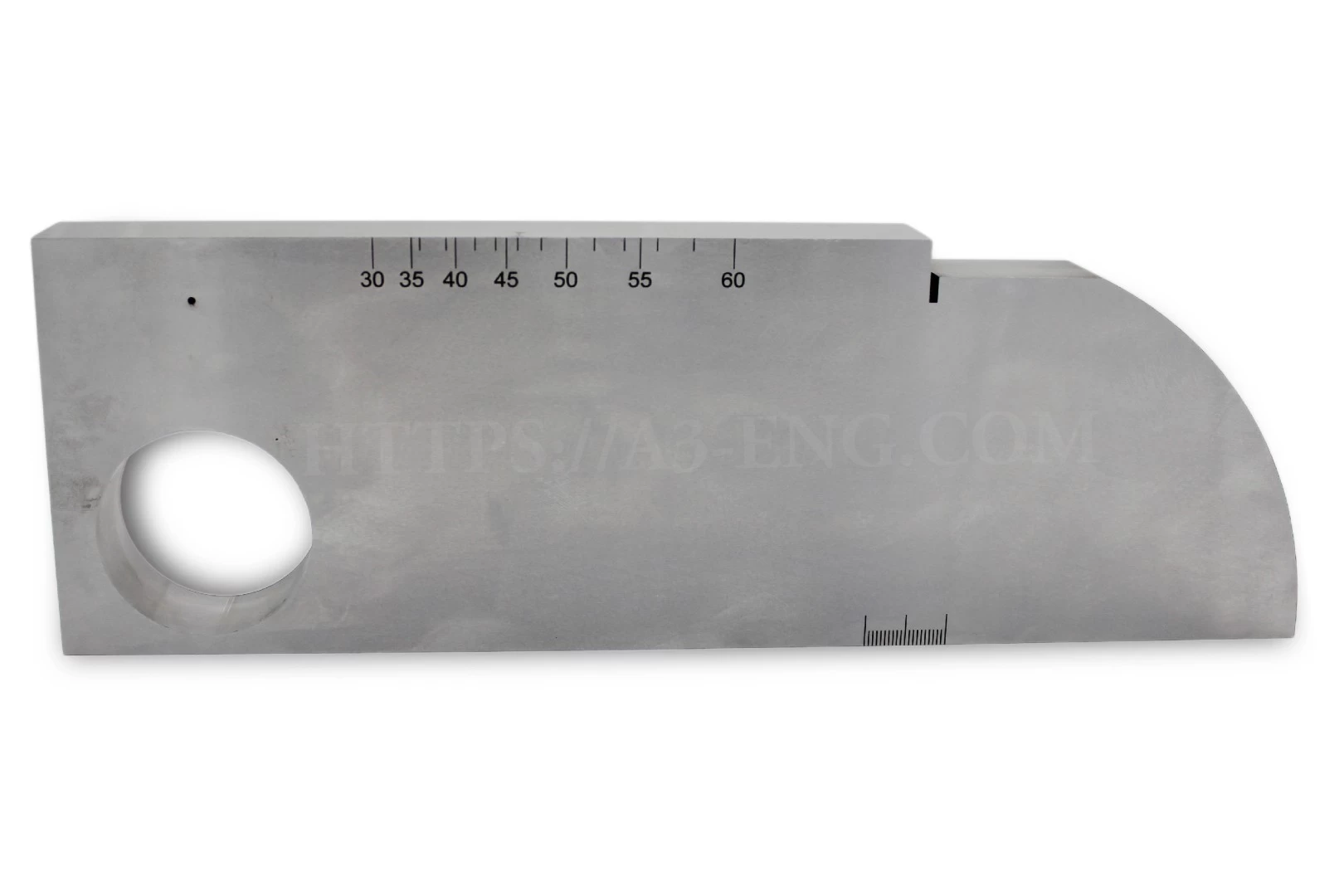

Мера V1 представляет собой изделие в виде параллелепипеда с цилиндрическими сквозными отверстиями на боковой поверхности, служащими отражателями ультразвуковых волн. Меры V1 имеют радиусную часть (скруглённый угол). На боковой поверхности мер нанесены шкалы, необходимые для определения точки и угла ввода ультразвуковой волны.
Назначение
Меру V1 применяют для настройки параметров развертки дефектоскопа и глубиномера, настройки уровней чувствительности, а также для оценки мёртвой зоны, разрешающей способности, определения точки выхода луча, стрелы и угла ввода преобразователя
Основные технические характеристики
Наименование характеристики | Значение |
---|---|
Мера V1 | |
Длина меры, мм | 300 ±0,1 |
Номинальное значение длины рабочей поверхности 2, мм | 200 ±0,1 |
Номинальное значение ширины паза 1, мм | 2 |
Шероховатость Rа рабочих поверхностей меры, не более, мкм | 1,25 |
Масса, не более, кг | 7 |
Геометрические размеры соответствуют требованиям ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые». Произведены в соответствии с 427610-011-4407661-2019.ТУ.
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики
Наименование характеристики | Значение |
---|---|
Мера V1 | |
Номинальное значение и допустимое отклонение толщины меры, мм | 25,00 ±0,15 |
Номинальное значение и допустимое отклонение высоты меры, мм | 100,00 ±0,15 |
Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 1 до рабочей поверхности 3, мм | 91,0 ±0,1 |
Номинальное значение и допустимое отклонение диаметров искусственных дефектов, мм: |
ИД1: 50 ±0,1 ИД2: 1,5 ±0,1 |
Расстояние от рабочей поверхности 1 до центра ИД1, мм | 30,0 ±0,1 |
Расстояние от рабочей поверхности 2 до центра ИД2, мм | 15,0 ±0,1 |
Глубина паза 1 относительно рабочей поверхности 2, мм | 15,0 ±0,1 |
Расстояние от проекции центра ИД1 на поверхность 1 до базовой риски шкалы 1, мм | 51,96 ±0,2 |
Расстояние от проекции центра ИД1 на поверхность 2 до базовой риски шкалы 3, мм | 40,41 ±0,2 |
Расстояние от проекции центра ИД2 на поверхность 2 до базовой риски шкалы 2, мм | 41,21 ±0,2 |
Расстояние от базовой риски шкалы 4 до грани 1 меры, мм | 100,0 ±0,1 |
Положение и отклонение рисок шкалы относительно базовой риски, мм: |
Шкала 1 (поверхность 1): 30·(tgα – tg60°) ±0,2 Шкала 2 (поверхность 2): 15·(tgα – tg70°) ±0,2 Шкала 3 (поверхность 2): 70·(tgα – tg30°) ±0,2 Шкала 4 (поверхность 1): L ±0,2 где α – угол ввода; L – номинальное значение шкалы 4 |
Погрешность воспроизведения размеров и координат, мм | ±0,1 |
Скорость продольной ультразвуковой волны, м/с: |
Сталь 3: 5900 ±133 Сталь 20: 5900 ±133 Сталь 45: 5920 ±133 Сталь 40Х13: 6040 ±133 Сталь 12Х18Н10Т: 5740 ±133 Л63: 4430 ±133 Д16: 6360 ±133 |
Погрешность воспроизведения скорости ультразвука, м/с | ±30 |
