Мера V2/25. купить в Казахстане
Артикул:
A3V2/25.

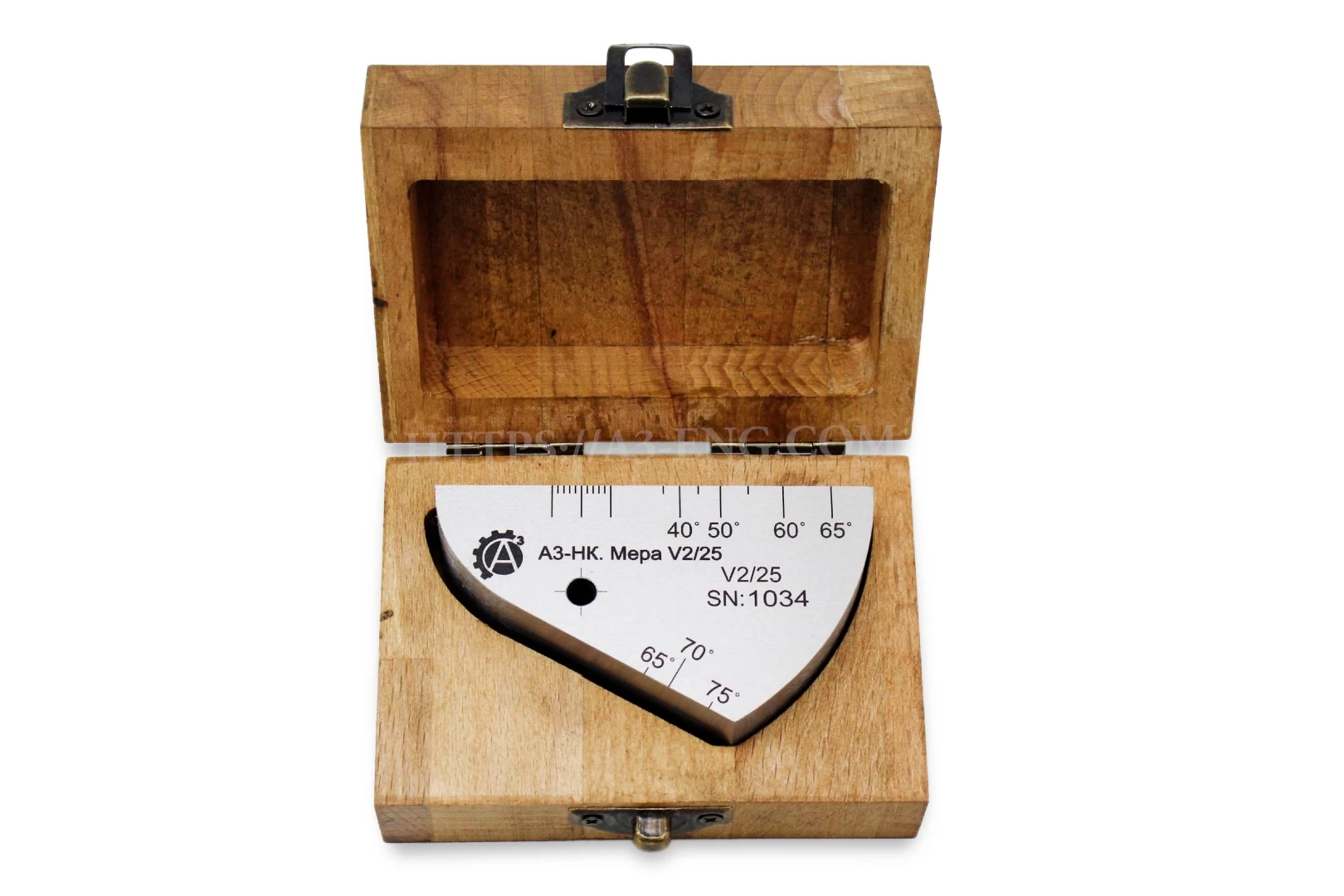

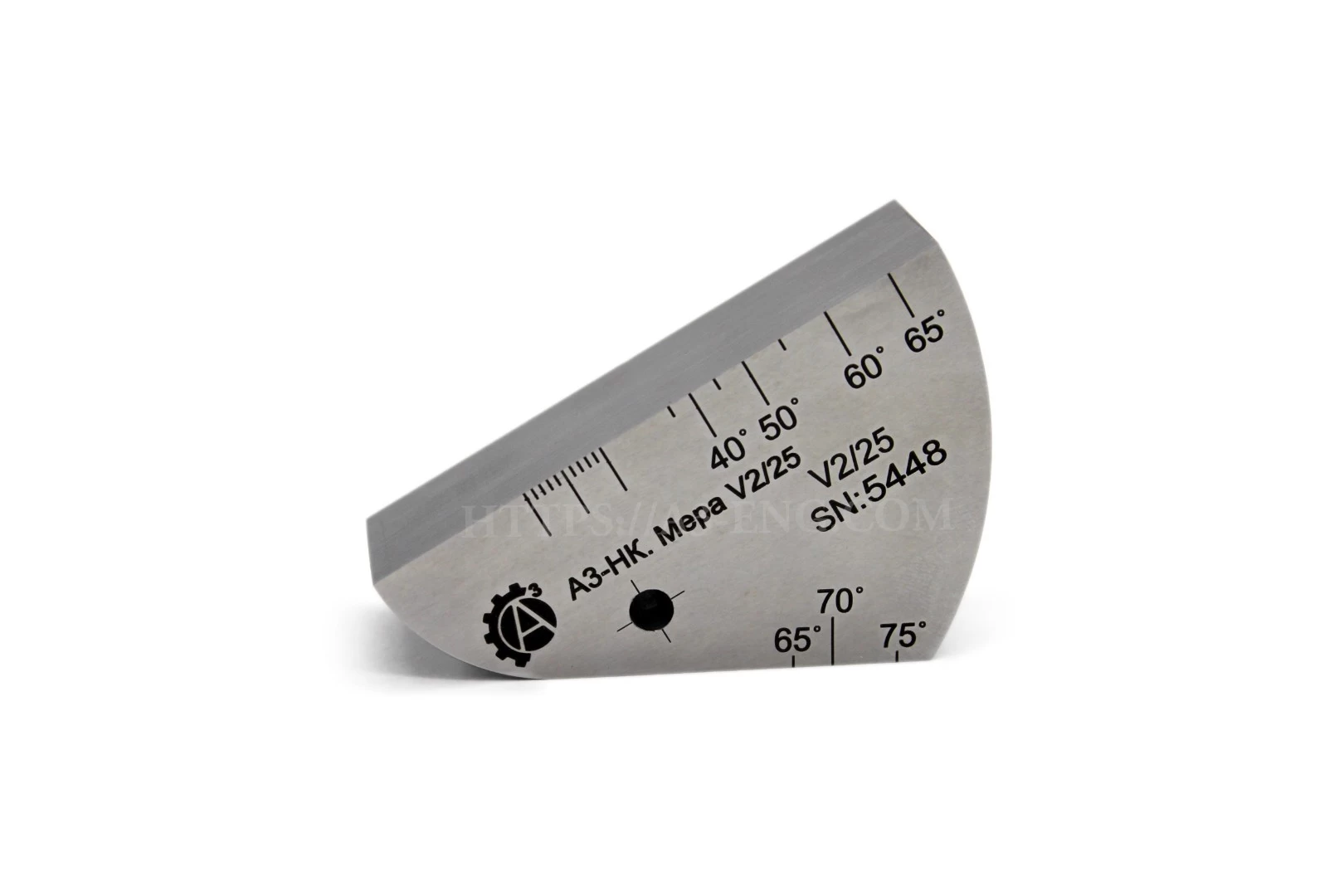

Меры V2/25 представляют собой изделие в виде бруска треугольной формы. В мере имеется цилиндрическое сквозное отверстие на боковой поверхности, служащее отражателем ультразвуковых волн. На боковой поверхности мер нанесены шкалы, необходимые для определения точки и угла ввода ультразвуковой волны.
Подробнее
60 480 тенге/шт
|
Тип
|
Стандартный образец |
Запрос коммерческого предложения
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.
Описание средства измерений
Меры V2 и V2/25 представляют собой изделие в виде бруска треугольной формы. В мере имеется цилиндрическое сквозное отверстие на боковой поверхности, служащее отражателем ультразвуковых волн. На боковой поверхности мер нанесены шкалы, необходимые для определения точки и угла ввода ультразвуковой волны.
Назначение
Меры V2 и V2/25 применяют для настройки глубиномера, настройки уровней чувствительности, определения точки выхода луча, стрелы и угла ввода преобразователя.
Меры V2 и V2/25 представляют собой изделие в виде бруска треугольной формы. В мере имеется цилиндрическое сквозное отверстие на боковой поверхности, служащее отражателем ультразвуковых волн. На боковой поверхности мер нанесены шкалы, необходимые для определения точки и угла ввода ультразвуковой волны.
Назначение
Меры V2 и V2/25 применяют для настройки глубиномера, настройки уровней чувствительности, определения точки выхода луча, стрелы и угла ввода преобразователя.
Характеристики
Основные технические характеристики
| Наименование характеристики | Значение |
|---|---|
| Меры V2 и V2/25 | |
| Длина меры, мм | 75 |
| Шероховатость Ra рабочих поверхностей, не более, мкм | 1,25 |
| Масса, не более, кг | 0,9 |
Геометрические размеры соответствуют требованиям ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые», 427610-011-4407661-2019.ТУ.
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Основные метрологические характеристики
| Наименование характеристики | Значение |
|---|---|
| Меры V2 и V2/25 | |
| Номинальное значение и допустимое отклонение толщин мер, мм |
V2: 12,5 ±0,1 V2/25: 25,0 ±0,1 |
| Номинальное значение и допустимое отклонение диаметра искусственного дефекта, мм | 5,0 ±0,1 |
| Расстояние до центра искусственного дефекта, мм: |
От поверхности 1: 20,0 ±0,1 От поверхности 2: 7,7 ±0,1 |
| Смещение базовой риски шкалы 1 относительно проекции центра дефекта на поверхность 1, мм | ±0,1 |
| Расстояние от проекции центра дефекта на поверхность 1 до базовой риски шкалы 2, мм | 16,8 ±0,1 |
| Расстояние от проекции центра дефекта на поверхность 2 до базовой риски шкалы 3, мм | 16,5 ±0,1 |
| Положение рисок шкалы относительно базовой риски, мм: |
Шкала 1 (поверхность 1): L ±0,2 Шкала 2 (поверхность 1): 20·(tgα – tg40°) ±0,2 Шкала 3 (поверхность 2): 7,7·(tgα – tg65°) ±0,2 где α — угол ввода, соответствующий данной риске, ° |
| Расстояние от базовой риски шкалы 1 до граней меры, мм: |
До грани 1: 25,0 ±0,1 До грани 2: 50,0 ±0,1 |
| Пределы допускаемой абсолютной погрешности воспроизведения геометрических характеристик, мм | ±0,1 |
| Скорость продольной ультразвуковой волны, м/с: |
Сталь 3: 5900 ±133 Сталь 20: 5900 ±133 Сталь 45: 5920 ±133 Сталь 40Х13: 6040 ±133 Сталь 12Х18Н10Т: 5740 ±133 Л63: 4430 ±133 Д16: 6360 ±133 |
| Погрешность воспроизведения скорости ультразвука, м/с | ±30 |
