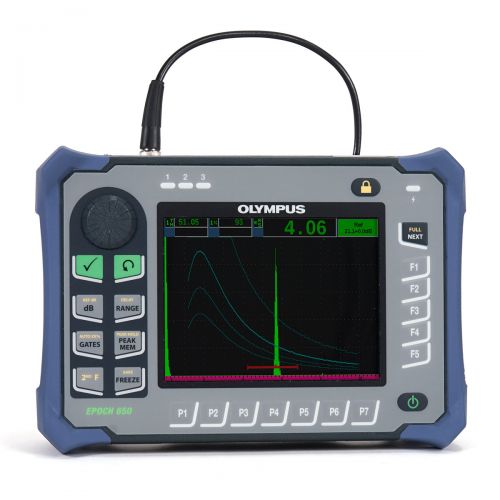

Ультразвуковой дефектоскоп EPOCH 650, купить
Компактный размер и отличные эксплуатационные характеристики
Широкий трансфлективный экран VGA и цифровой приемник с большим динамическим диапазоном обеспечивают стабильное и четкое отображение А-сканов при любом освещении. Дефектоскоп отвечает требованиям ISO-22232 и предлагает полный набор стандартных и дополнительных функций контроля. Многочисленные инструменты построения отчетов и регистрации файлов позволяют получать высококачественные данные для отчетов. Прочная и эргономичная конструкция позволяет использовать прибор практически в любых условиях, а универсальный генератор PerfectSquare™ и многочисленные цифровые фильтры позволяют решать любые задачи.
Ультразвуковой цифровой дефектоскоп EPOCH 650 оснащен всеми функциями портативного традиционного дефектоскопа Olympus и имеет интуитивно понятный интерфейс. Отлично организованное меню и клавиши быстрого доступа позволяют использовать все возможности высококачественной платформы.
Предназначен для работы в любых производственных условиях
EPOCH 650 предназначен для работы как в лаборатории, так и в сложных или даже опасных производственных условиях. Конструкция класса IP с ручкой регулятора (IP66) или панелью навигации (IP67) протестирована в соответствии с самыми жесткими стандартами надежности. Вы можете быть уверены в прочности и гарантированном качестве EPOCH 650.
Основные характеристики
- Конструкция прибора соответствует требованиям ISO-22232
- Настраиваемый генератор прямоугольных импульсов PerfectSquare™
- Полноэкранный режим A-скан
- Цифровой приемник с широким динамическим диапазоном
- 30 цифровых фильтров для улучшенного отношения сигнал/шум
- ЧЗИ (2 кГц) для обеспечения быстрого сканирования
- Настройка параметров с помощью ручки регулятора или панели навигации
- Широкий VGA-дисплей обеспечивает отличное качество изображения даже при ярком солнечном свете
- Время работы батареи: 15+ часов
- Стандартные динамические кривые DAC/ВРЧ и АРД-диаграммы
- Различные форматы отчетов
- Карта памяти microSD на 2 ГБ для хранения и передачи данных
- Программный модуль для коррозионного мониторинга с кодированным B-сканом •
- Скоростной USB-порт для обмена данными с ПК
- Выходы сигнализации и VGA
- Аналоговый выход (опция)
Простота эксплуатации и надежность работы
Конструкция EPOCH 650 разработана для обеспечения высокой надежности измерений и простоты эксплуатации. Прибор эргономичен, интуитивно понятен и может использоваться как специалистами, так и новичками в области ультразвукового контроля.
Интуитивно понятный пользовательский интерфейс
Пользовательский интерфейс EPOCH 650 разработан на основе уже проверенного и хорошо зарекомендовавшего себя дефектоскопа EPOCH 600. EPOCH 650 имеет простую структуру меню для калибровки, настройки прибора и дополнительных программных опций; предоставляет прямой доступ к основным функциям контроля,
таким как настройка усиления и положения строба, фиксация экрана и сохранение файлов. Пользовательский интерфейс EPOCH 650 доступен на нескольких языках и понятен специалисту любого уровня подготовки.
Яркий полноформатный VGA-экран
EPOCH 650 оснащен полноформатным VGA-дисплеем с разрешением 640 × 480 пикселей. Горизонтальная конфигурация EPOCH 650 оптимизирует размер A-скана на экране, улучшает читаемость информации. Трансфлективный VGA-дисплей обеспечивает высокое качество изображения в помещении, в условиях низкой освещенности (благодаря подсветке), а также на открытом воздухе, используя естественное освещение в качестве псевдоподсветки.
Полноэкранный режим обеспечивает самый широкий формат A-скана из всех дефектоскопов серии EPOCH!
Удобная навигация
Для удовлетворения пожеланий пользователей, EPOCH 650 доступен в двух конфигурациях: с ручкой регулятора и с панелью навигации.
Ручка регулятора
В EPOCH 650 ручка регулятора, наряду с клавишами CHECK (ввод) и ESC (отмена), используется для настройки значений параметров с разным шагом. Во время контроля можно заблокировать ручку регулятора во избежание случайного изменения значений параметров. Данная конфигурация обеспечивает плавное изменение значений и удобна для пользователей, предпочитающих настройку параметров с помощью ручки. Конфигурация с ручкой регулятора отвечает требованиям IP66.
Панель навигации
Панель навигации EPOCH 650 является отличительной чертой дефектоскопов EPOCH. Стрелки вверх и вниз используются для грубой настройки параметров, а стрелки влево и вправо – для более точной настройки. Панель навигации имеет дополнительные клавиши с часто используемыми функциями, такими как регулировка усиления и сохранение в памяти. Здесь же располагаются клавиши CHECK и ESC. Конфигурация с панелью навигации отвечает требованиям IP67.
|
Общие |
|
| Габариты (Ш x В x Г) | 236×167×70 мм |
| Вес | 1,68 кг с литий-ионной батареей |
| Клавиатура | Английская, международная, японская, китайская |
| Языки интерфейса | Английский, испанский, французский, немецкий, японский, китайский, португальский |
| Разъемы для преобразователей | BNC или LEMO 1 |
| Хранение данных | Внутренняя память с емкостью до 50 000 ИД, съемная карта памяти MicroSD на 2 ГБ (стандарт) |
| Тип батареи | Стандартный литий-ионный аккумулятор |
| Время работы от батареи | 12–13 часов (литий-ионный аккумулятор), 3 часа (щелочные батареи АА) |
| Питание | От сети переменного тока: 100–120 В, 200–240 В, 50—60Гц |
| Тип дисплея | Цветной трансфлективный ЖК-дисплей с VGA-разрешением (640×480 пикселей) и частотой обновления изображения 60 Гц |
| Размер дисплея (Ш x В, диаг.) | 117×89 мм, 146 мм |
|
Генератор |
|
| Генератор | Настраиваемый генератор прямоугольных импульсов |
| ЧЗИ | От 10 до 2 000 Гц с шагом 10 Гц |
| Напряжение генератора | 100 В, 200 В, 300 В или 400 В |
| Длительность импульса | От 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™ |
| Демпфирование | 50, 100, 200, 400 Ω |
|
Приёмник |
|
| Усиление | От 0 до 110 дБ |
| Максимальный входной сигнал | 20 В р-р |
| Входное полное сопротивление | 400 Ω ± 5% |
| Полоса пропускания | От 0,2 до 26,5 МГц при −3 дБ |
| Цифровые фильтры | Восемь наборов стандартных цифровых фильтров (0,2–10 МГц, 2,0–21,5 МГц, 8,0–26,5 МГц, 0,5–4 МГц, 0,2–1,2 МГц, 1,5–8,5 МГц, 5–15 МГц, DC-10 МГц) |
| Детектирование | Полная волна, положительная и отрицательная полуволна, РЧ |
| Линейность системы | По горизонтали: ± 0,5% FSW (полной ширины экрана) |
| Дискретность | 0,25% FSH (полной высоты экрана), погрешность усилителя ±1 дБ |
| Отсечка | От 0 до 80% FSH с визуальной сигнализацией |
| Измерение амплитуды | От 0 до 110% FSH с разрешением 0,25 % |
| Скорость измерений | Соответствует ЧЗИ во всех режимах |
|
Калибровка |
|
| Автоматическая калибровка | Скорость звука, смещение нуля |
| Прямой луч | Первый донный или Эхо-Эхо |
| Наклонный луч | Путь УЗ или глубина |
| Режимы контроля | Импульс-эхо, раздельно-совмещенный или теневой |
| Единицы измерения | Миллиметры, дюймы или микросекунды |
| Диапазон | От 3,36 до 13 405 мм при 5,900 м/с |
| Скорость | От 635 до 15 240 м/с |
| Смещение нуля | От 0 до 750 мкс |
| Задержка отображения | От —59 до 13 401 мм; продольная скорость в стали |
| Угол преломления | От 0° до 85° с шагом 0,1° |
|
Стробы |
|
| Стробы для измерений | Два полностью независимых строба для измерения амплитуды и времени пролета |
| Начало строба | Настраивается на всем отображаемом диапазоне. |
| Ширина строба | Настраивается от начала строба до конца отображаемого диапазона |
| Высота строба | Настраивается от 2 до 95% от высоты экрана |
| Сигнализации | Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2) |
|
Измерения |
|
| Поля для отображения результатов измерений | 5 полей (ручной или авто-выбор) |
| Строб 1 | Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета, мин/макс. глубина, мин/макс. амплитуда |
| Строб 2 |
Те же, что и для строба 1 |
|
Эхо-эхо |
Стандартная функция Строб 2-Строб 1; дополнительная функция отслеживания строба в интерфейсном стробе |
|
Другие измерения |
Значение выброса (дБ) для АРД-диаграмм, ERS (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки |
|
DAC/ВРЧ |
Стандартная |
|
Точки DAC |
До 50 точек, динамический диапазон 110 дБ |
|
Специальные режимы DAC |
Пользовательские DAC (до 6 кривых) |
|
Коррекция криволинейной поверхности |
Стандартная функция. При контроле наклонным преобразователем коррекция для наружного диаметра |
-
Стандартная комплектация
- Цифровой ультразвуковой дефектоскоп EPOCH 650, работа от линии AC или от батарей;
- Зарядное устройство/AC адаптер (100 В AC, 115 В AC, 230 В AC , 50 Гц или 60 Гц);
- Заряжаемый ионно-литиевый аккумулятор
- Отсек для AA батарей;
- Кейс для транспортировки;
- Инструкция с описанием основных операций;
- Схема быстрого ознакомления;
- Всеобъемлющая инструкция по эксплуатации (CD);
- Ограниченная гарантия на год.
