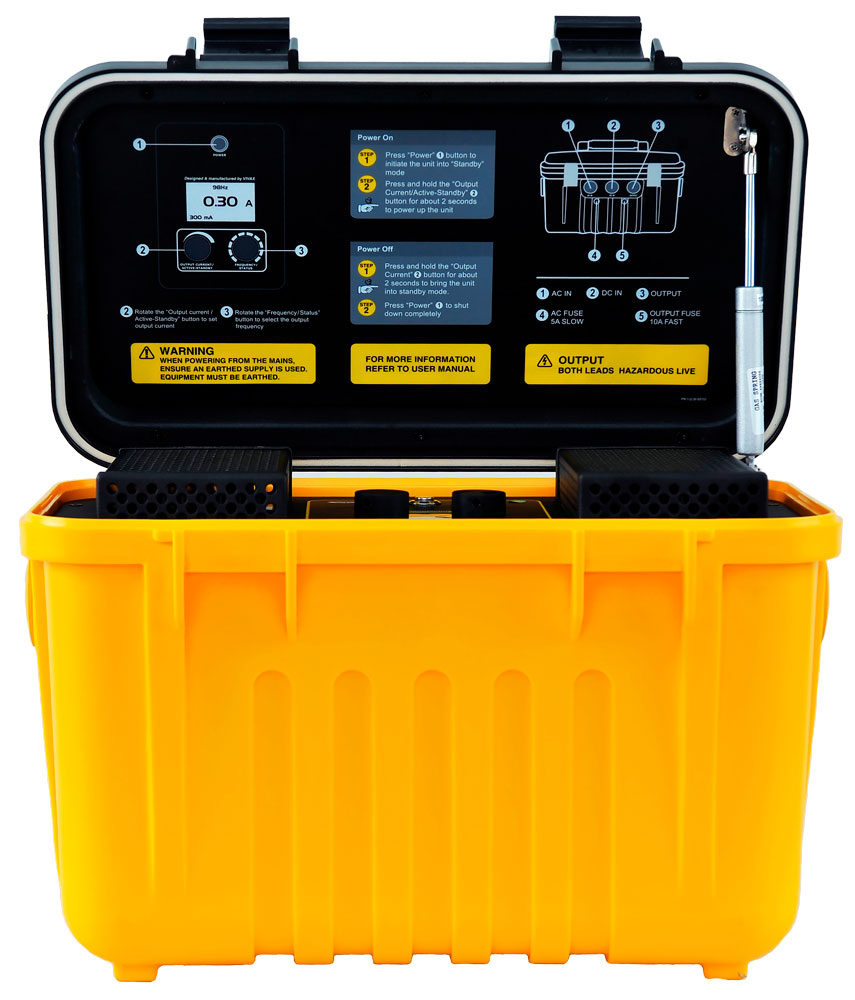

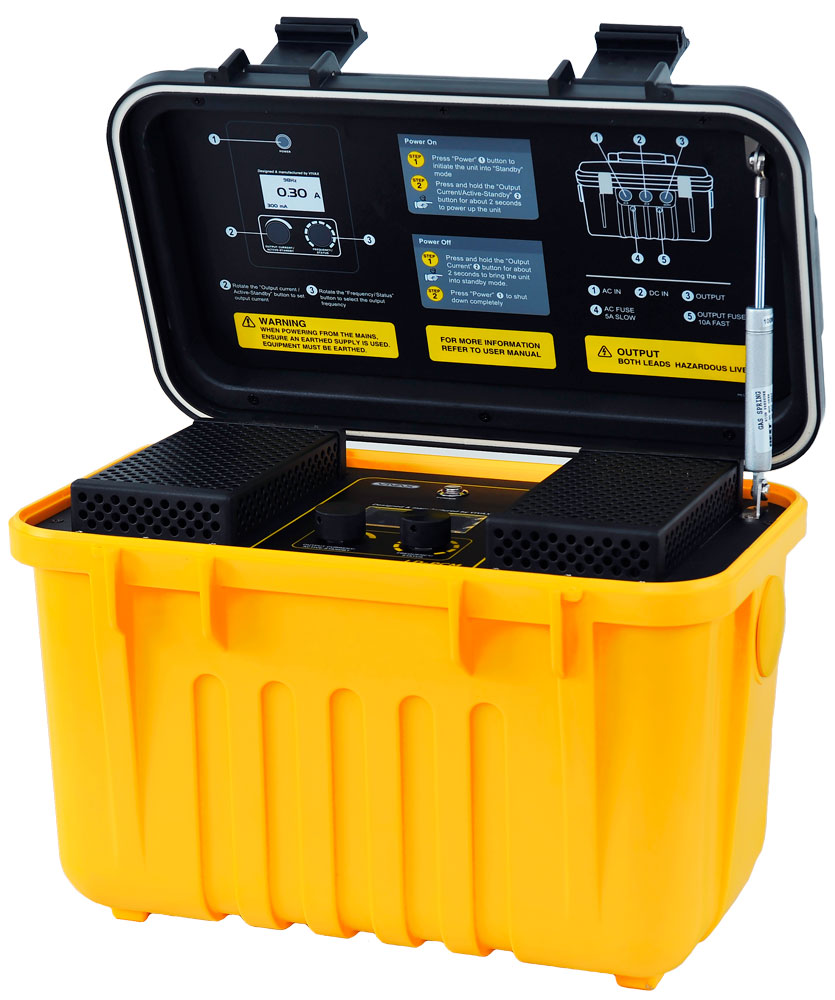

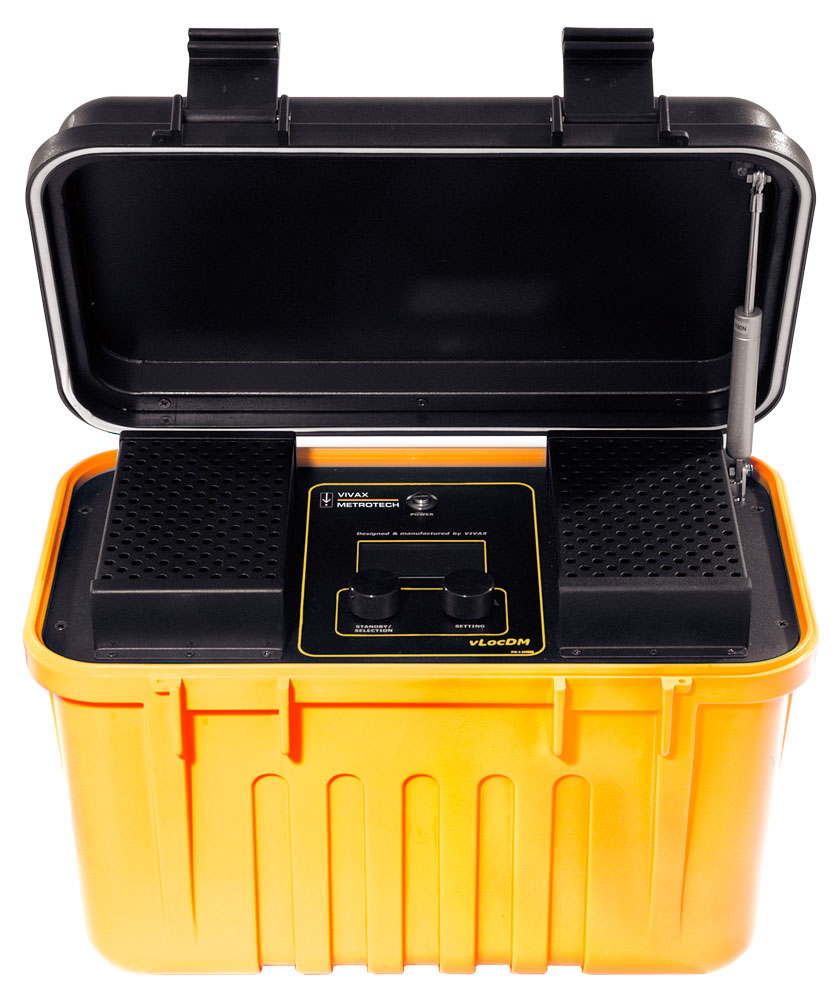

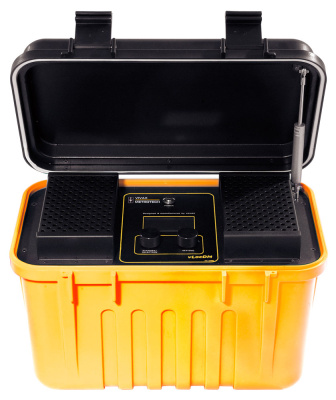

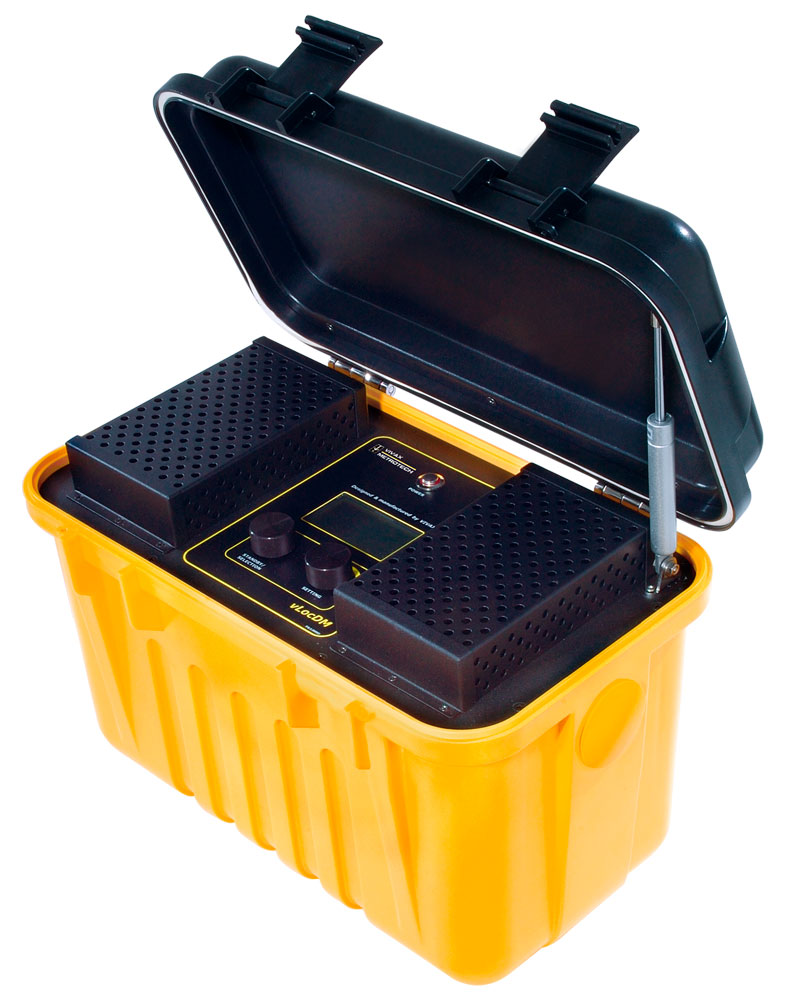

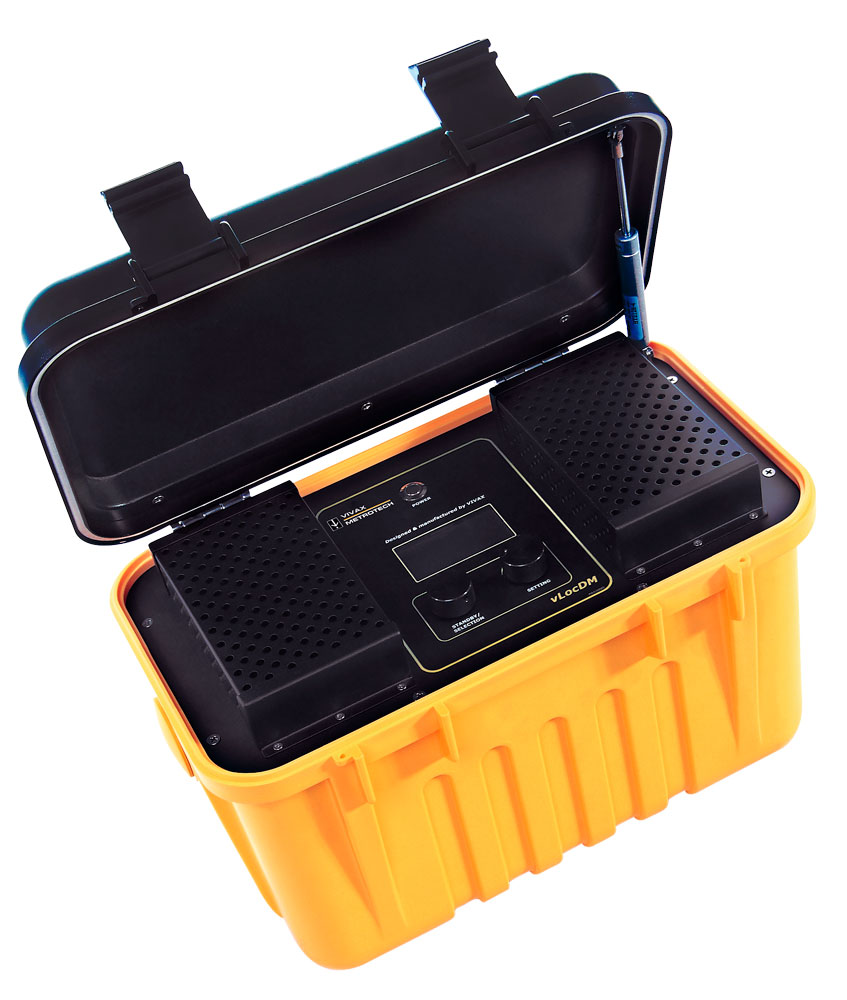

Генератор Vivax-Metrotech 150 Вт.
Генератор Loc-150Tx используется для подачи тока сигнала на слой анода. Трубопровод возвращает сигнал через дефекты покрытия обратно в преобразователь. Loc-150Tx рассчитан на питание от станций катодной защиты, переменного тока или внешних батарей, что устраняет необходимость во внутреннем питании.
У генератора имеется режим прямого подключения для подачи сигнала к проводнику. Использование индукционных клещей (зажимов) не предусмотрено.
Loc-150Tx имеет выбираемые частоты прямого подключения от 98 Гц до 640 Гц. На дисплее со светодиодной подсветкой отображаются предупреждения о выходном токе, вольтах, частоте и перенапряжении, перегреве.
Две поворотно-нажимные ручки управления обеспечивают доступ к выбору частоты, уровню выходного сигнала, информации меню и режиму работы.
- СКЗ (номинальное напряжение 26 В. - 60 В. постоянного тока) (макс 14 А.);
- 100 – 250 В. переменного тока;
- 12 В. постоянного напряжения от внешней батареи (выходная мощность ограничена при питании от батареи 12 В.) (макс. 8 А.)
- 100 – 250 в переменного тока

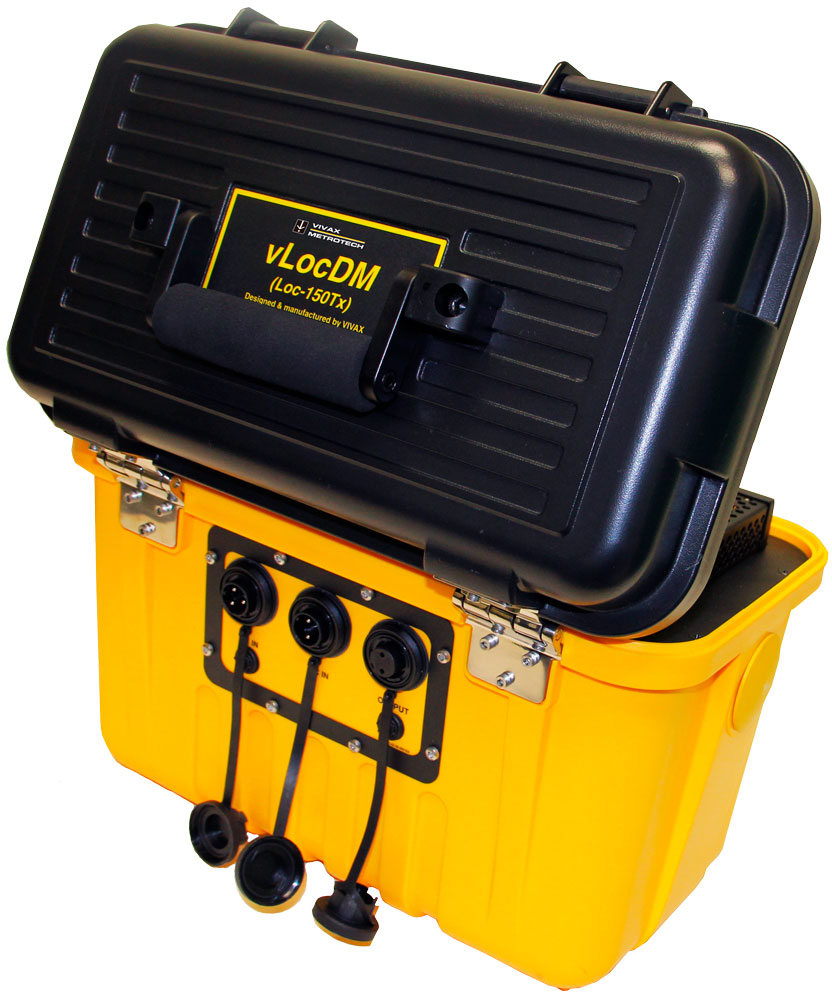

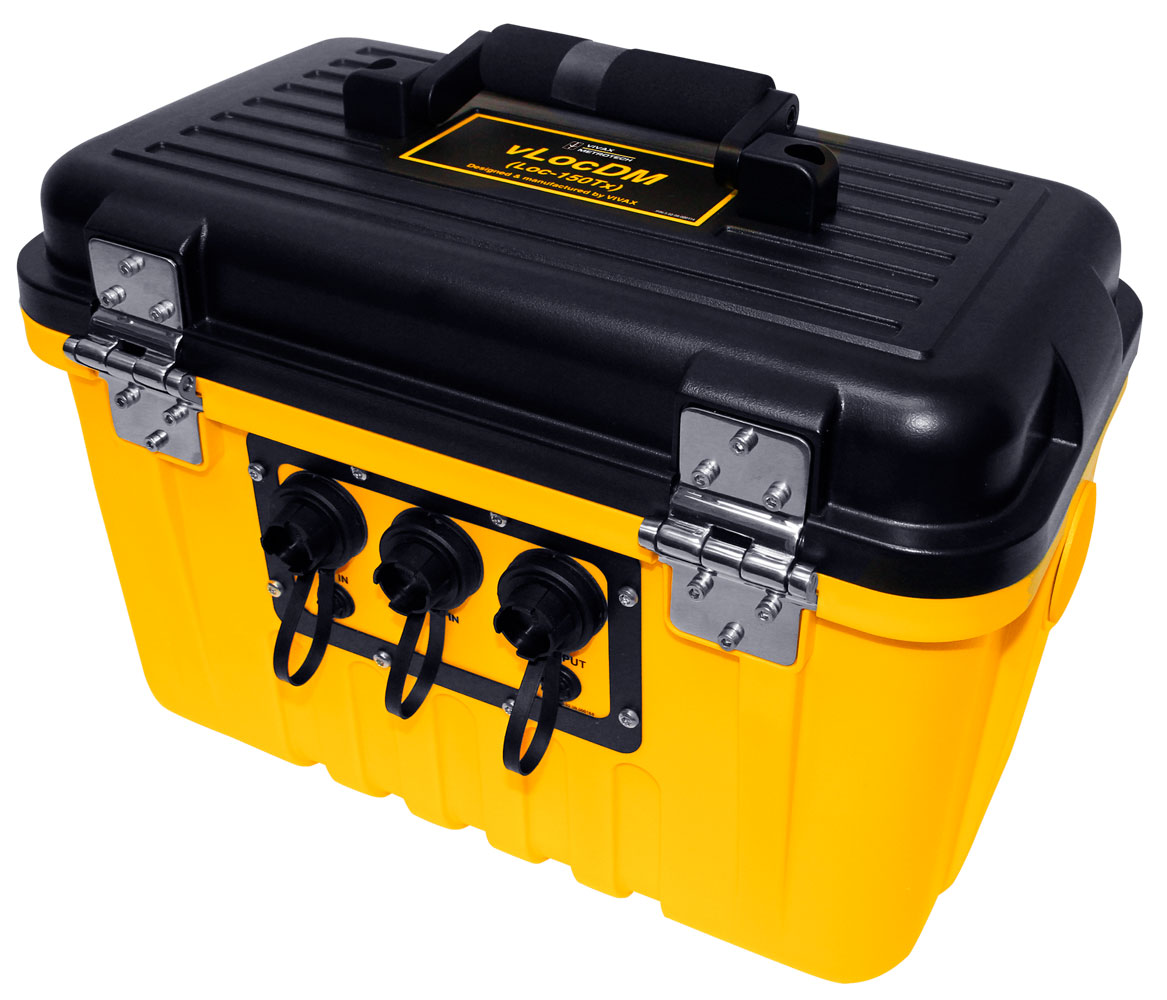

- трёх контактный multi-con-x разъём (папа) вход переменного тока
- двух контактный multi-con-x разъем (папа) выход генератора
- двух контактный multi-con-x разъем (мама)
- гнездо предохранителя - входной предохранитель (5а, 250в), выходной предохранитель (10а, 250в)
- 98гц, 128гц, 512гц, 640гц, 3гц/98гц, 3гц/128гц, 4гц/98гц, 4гц/128гц;
-
ELF1-3гц/6гц/98гц;
-
ELF2-3гц/6гц/128гц;
-
ELF3-4гц/8гц/98гц;
-
ELF4-4гц/8гц/128гц;
-
3гц/6гц/512гц;
-
3гц/6гц/640гц;
-
4гц/8гц/512гц;
-
4гц/8гц/640гц
- Выходная частота заданный Выходной ток
-
Величина выходного тока
-
Выходное напряжение
-
Рабочая температура (инфоменю)
- Частота;
- Выходной ток;
- Информация;
- Активный режим /ожидание
- IP54
- NEMA 4
Характеристика | Описание |

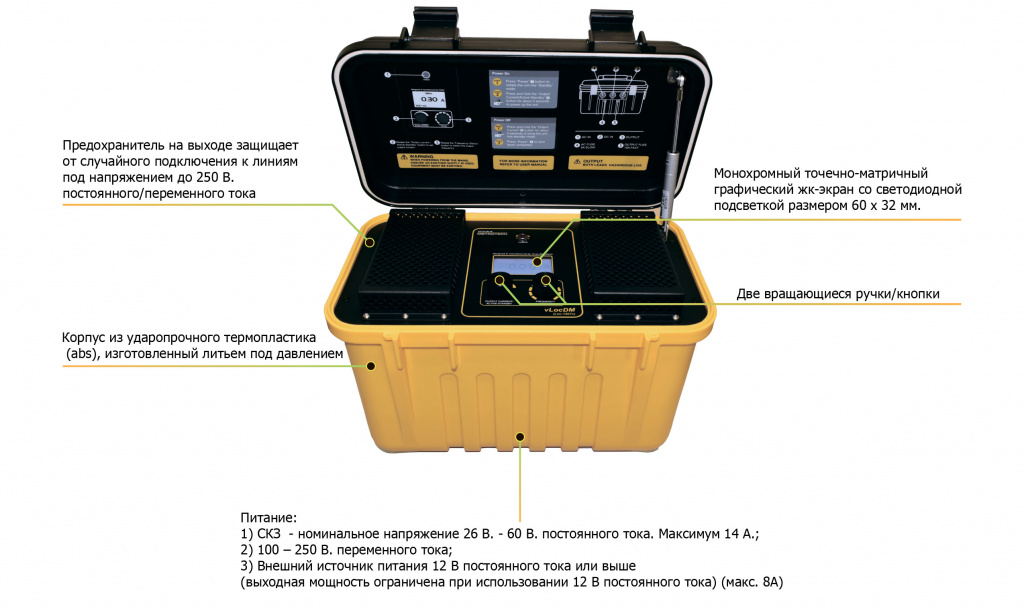

Конструкция | Корпус из ударопрочного термопластика (abs), изготовленный литьем под давлением |
Вес | 12,5 кг. |
Габариты (д х ш х в) | 435 мм. x 260 мм. x 328 мм. |
Экран | Монохромный точечно-матричный графический жк-экран со светодиодной подсветкой размером 60 x 32 мм. |
Питание |
|
Внешнее подключение |
|
Рабочие частоты |
|
Информация на экране |
|
Способ передачи сигнала | Передача сигнала только при прямом подключении - сигнал подаётся через кабель подключения на трубопровод. заземляющий кабель подключается к независимому заземлению или к подложке анода. |
Ручки управления |
Используются две вращающиеся ручки/кнопки, с их помощью выбираются:
|
Защита выхода | Предохранитель на выходе защищает от случайного подключения к линиям под напряжением до 250 В. постоянного/переменного тока |
Защита от внешних воздействий |
|
- Генератор Loc3-150Tx (150 Ватт)
- Провод для прямого подключения (с двумя кабелями длиной 3,5 м. каждый с зажимами типа «крокодил») - 1 шт.
- Входной кабель постоянного тока (с двумя кабелями длиной 3,5 м. каждый с зажимами типа «крокодил») - 1 шт.
- Кабель питания длиной 3 м. - 1 шт.
