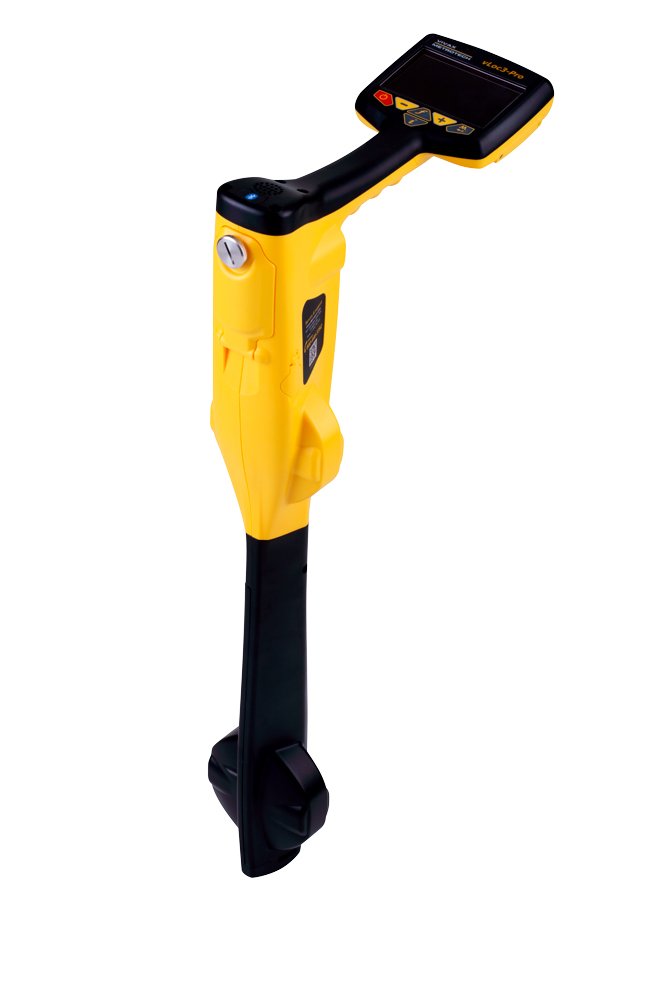

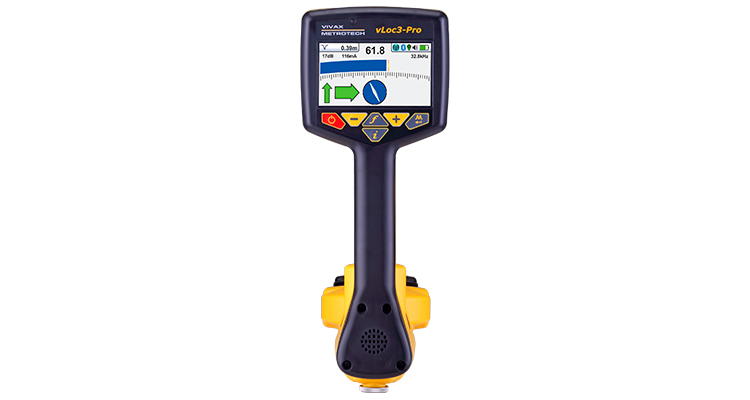

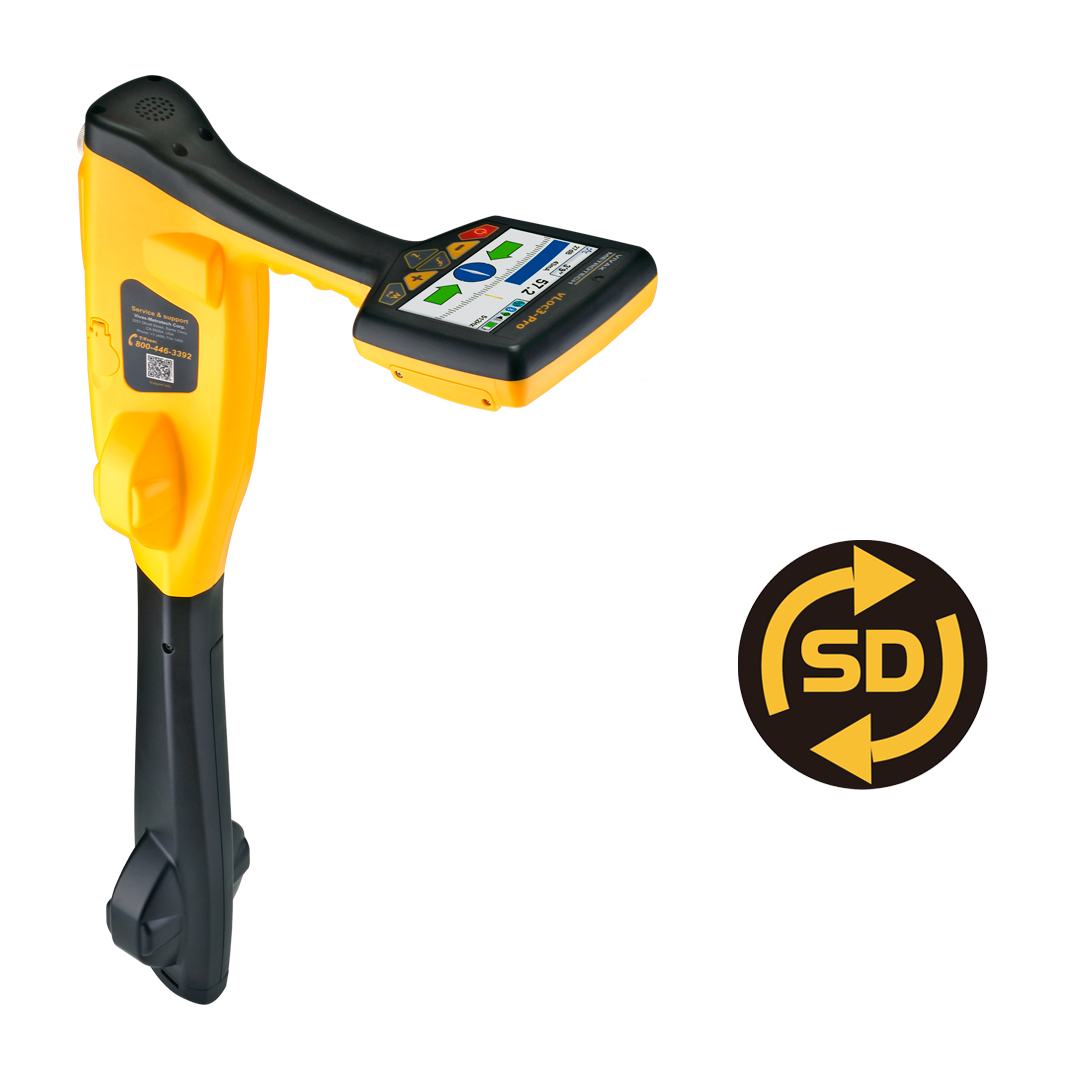

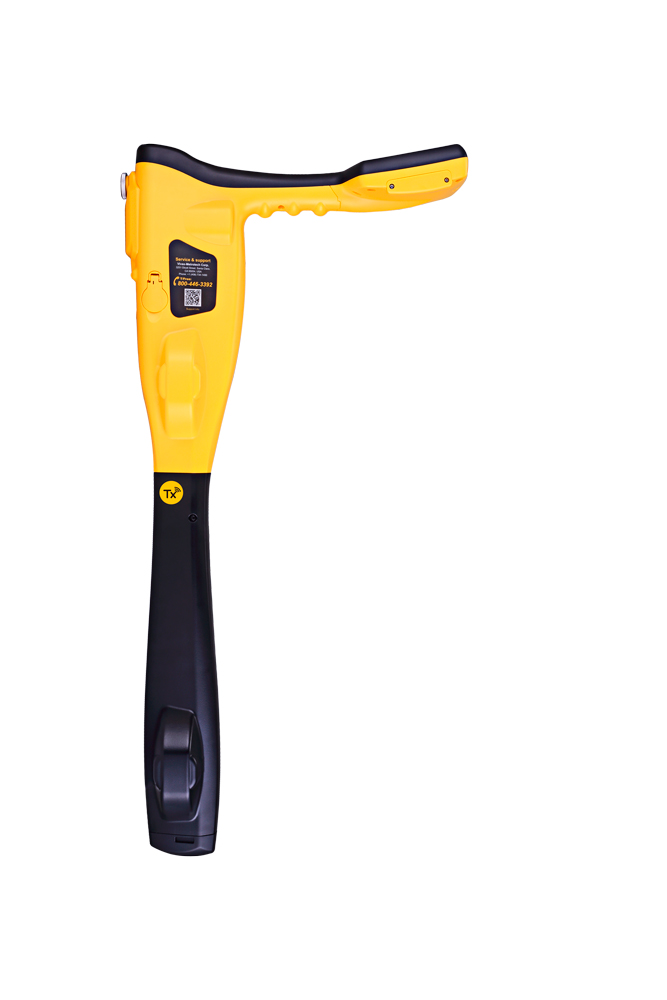

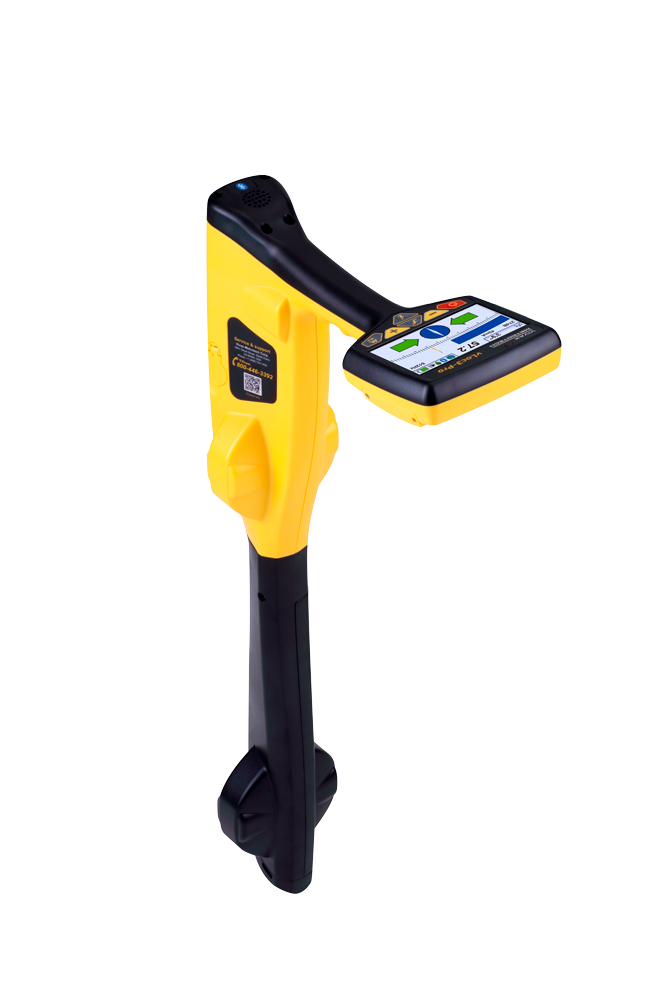

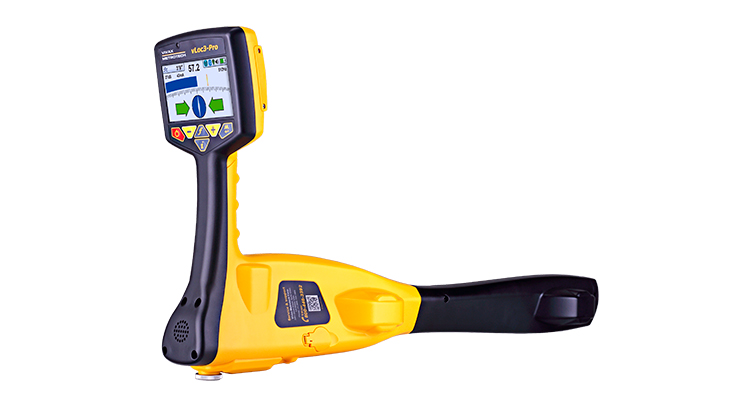

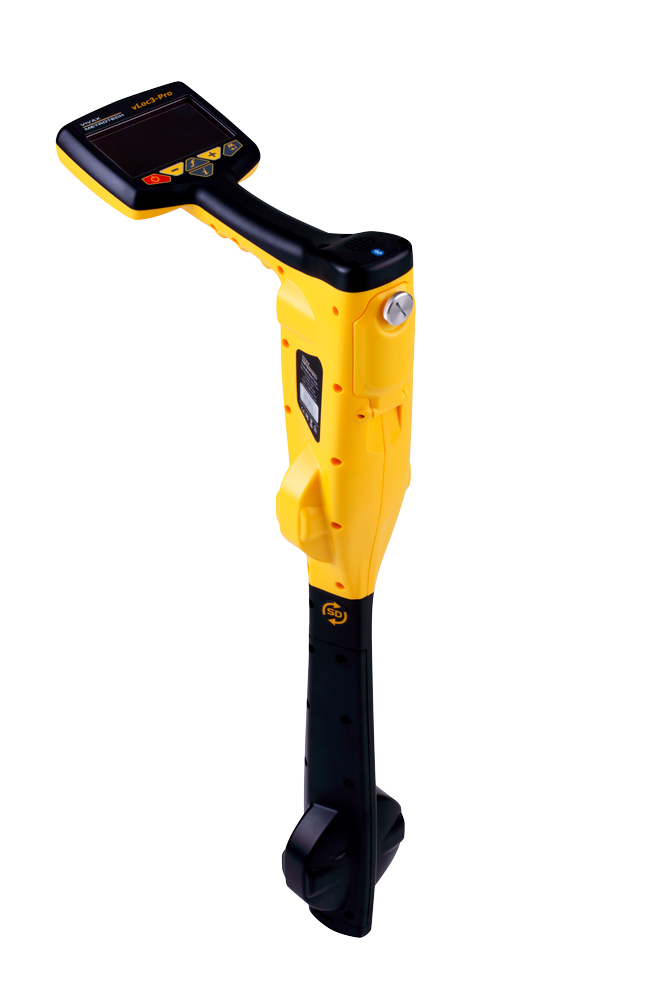

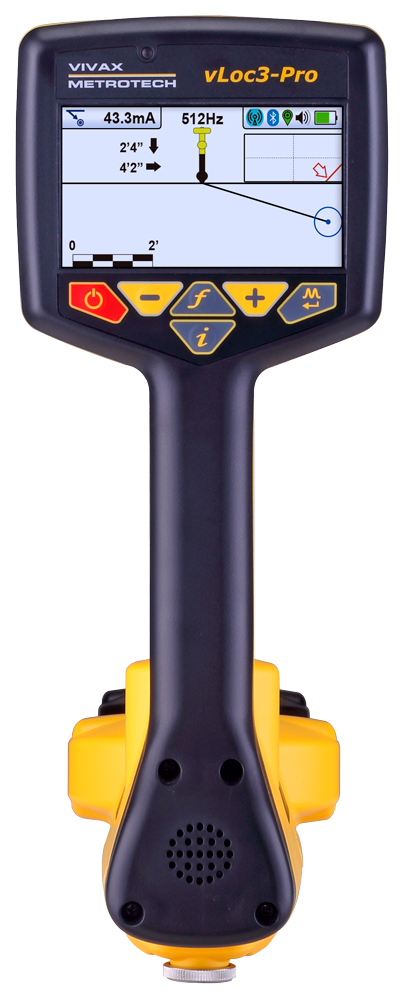

    Трассоискатель Vivax-Metrotech vLoc3-Pro

    Главная
    -
    Каталог
    -
    Трассопоиск
    ТрассопоискНеразрушающий контрольГеорадарыТепловизионный контроль
    -
    Трассоискатели Vivax-Metrotech
    ГенераторыКомплектыАксессуары
    -Трассоискатель Vivax-Metrotech vLoc3-Pro
    Хит
    Советуем
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    • Трассоискатель Vivax-Metrotech vLoc3-Pro в каталоге приборов Setek Technology
    Артикул: 1.219.01.00010
    Vivax-Metrotech

    На сегодняшний день это самый лучший, современный, профессиональный трассоискатель, не имеющий аналогов в мире!

    vLoc3-Pro собрал в себе все новые инновационные инструменты для поиска, анализа и картирования скрытых коммуникаций.

    Подробнее
    1 590 000 тенге/шт
    - +
    В корзинуВ корзине
    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
    Бесплатная первичная поверка Трассоискателя
    Первичная поверка бесплатно на все модели трассоискателей Vivax-Metrotech
    Бесплатное обучение работе с трассоискателем
    Бесплатное обучение наших клиентов работе с трассоискателем!
    • Описание
    • Характеристики
    • Комплектация
    • Видео  (5)
    Описание

    Трассоискатель vLoc3-Proпредставляет собой абсолютно новый прибор для поиска подземных коммуникаций, позволяющий избежать их повреждения и собрать нужную информацию для анализа. Благодаря двум комплектам экранированных всенаправленных антенн искажение сигнала легко обнаруживается и отображается на ярком цветном экране. Помимо классических режимов представления, трассоискатели vLoc3 позволяют использовать новые режимы поиска: режим отображения вектора для того, чтобы поиск можно было осуществлять в автоматическом режиме без необходимости перемещения над коммуникациями; режим отображения графика поперечной схемы, на котором одновременно указаны положения максимума и минимума, позволяющие мгновенно определять величину искажения сигнала; вид сверху, на котором изображено относительное расположение кабеля без указания угла; а также новое окно поиска зондов с указателями для определения местонахождения зонда (даже если он расположен вертикально).

    Трассоискатели серии vLoc3 могут быть настроены пользователем в соответствии с индивидуальными потребностями, имеют 8 режимов пассивного поиска, режим поиска повреждений, функцию SD (указывающую направление выходного тока), а также могут работать с частотами в диапазоне от 98 Гц до 200 кГц. Также пользователь может настроить визуальные и тактильные оповещения, чтобы получать предупреждения о малой глубине, слишком сильном сигнале, сигнале от воздушного кабеля и чрезмерной амплитуде перемещения трассоискателя. Опциональные устройства, которые готовы к работе сразу после подключения к приемнику, включают в себя опциональный Bluetooth-модуль, совместимый с внешними GPS-устройствами и переходником MLA (переходник для маркероискателя) для поиска электронных пассивных маркеров.

    Основные особенности приёмника vLoc3-Pro:

    • Комфортная работа в городских условиях среди большого скопления коммуникаций;
    • Конструкция трассоискателя сделана из высокопрочного пластика, что позволяет работать с ним в жестких условиях;
    • Компас - на экране отображается направление коммуникации относительно оператора;
    • Стрелки указатели (лево/право) - показывают приближение или отдаление от коммуникации;
    • Глубина залегания коммуникации и сила тока отображается на экране в реальном времени;
    • Глубина обнаружения коммуникации до 7 метров. В режиме "Поиск Зонда" - до 10 метров;
    • Цветной индикатор показывает искажения сигнала;
    • Поиск повреждении в коммуникации;
    • Находит нужный (искомый) кабель среди большого количества рядом пролегающих кабелей;
    • Новые экраны поиска – повышают эффективность пользователя при трассировке;
    • Функция дистанционного управления генератором через приёмник (до 300 м.);
    • Огромная внутренняя память позволяет хранить около 50 миллионов записей. Каждая запись содержит глубину, текущую силу сигнала, дату, время, режим работы, значение усиления, рабочую частоту, качество сигнала, широту, долготу высоту над уровнем моря (при подключенном GPS модуле);
    • Большой выбор аксессуаров для решения повседневных и специализированных задач.
    • Восемь режимов пассивной локации (используется только приёмник). Из них самые Популярные: Энергия (50 Гц), Радио (1 кГц - 22,7 кГц), СР100 / CP120 (катодная защита);
    • Режим поиска повреждений; SD (Signal Direction) «Направление сигнала» - позволяет по направлению тока определить подключённую коммуникацию от рядом проходящих. Другими словами определить "свой/чужой" кабель
    • Диапазон настраиваемых частот от 98 Гц до 200 кГц (для работы с генератором).

    Цветной индикатор искажения сигнала:

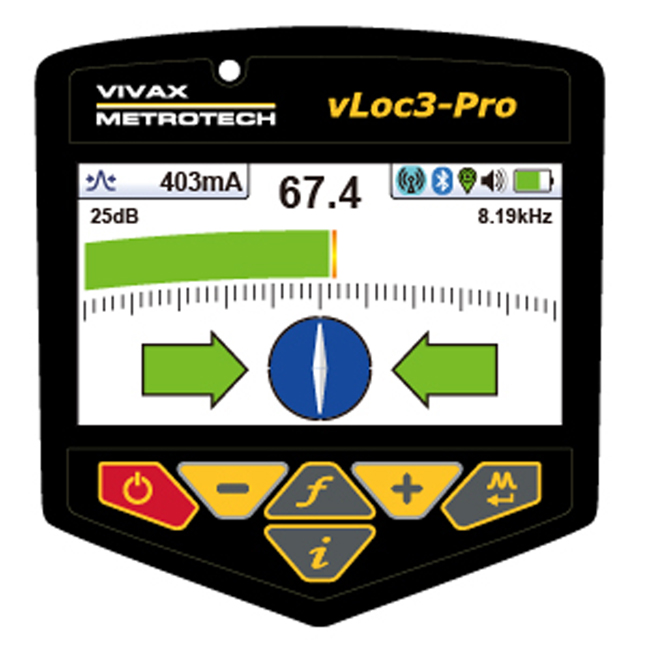

    Шкала зелёного цвета – сигнал с минимальным искажением, достоверность определения глубины и положения 100%

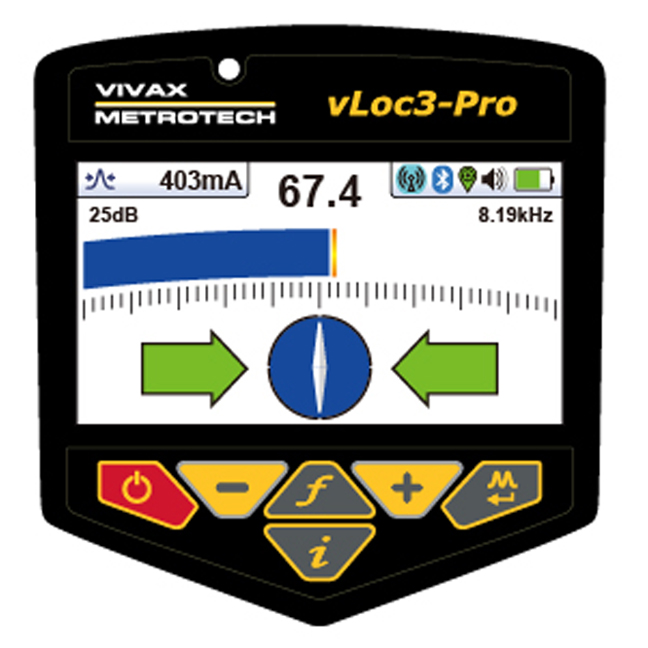

    Шкала синего цвета – искажения сигнала в рабочем пределе, положение правильное, в определении глубины может быть допустимая погрешность.

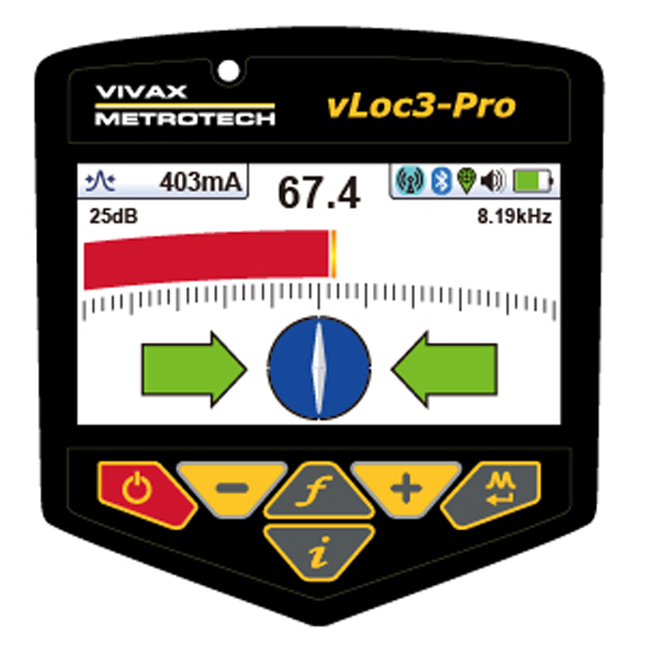

    Шкала красного цвета -  сильное искажение сигнала. Не рекомендуется делать измерение глубины, трасса может быть определена неточно.

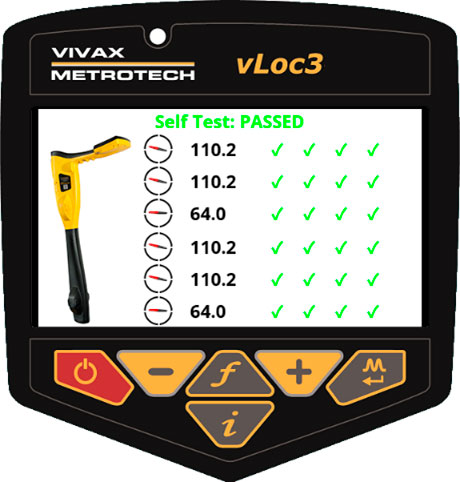

    Самотестирование:


    Запатентованная встроенная функция самопроверки дает оператору полную уверенность в том, что оборудование находится полностью в рабочем состоянии.

    Тест может быть запущен в полевых условиях и не требует дополнительного оборудования и подключения к компьютеру. Прямая подача сигнала используется для подтверждения передающей функции антенны, в то время как дальнейшая самопроверка проверяет все, от печатных плат до ЖК-дисплея. Полученные измерения сравниваются с первоначальной заводской калибровкой, а затем выполняются самопроверки, чтобы убедиться, что система остается в пределах заданной точности. Самопроверка автоматически проверяет все шесть датчиков, используя три частоты: низкую, среднюю и высокую.

    Результаты самопроверки сохраняются во внутренней памяти с отметками даты и времени для последующего извлечения с помощью бесплатного настольного приложения MyLocator3.

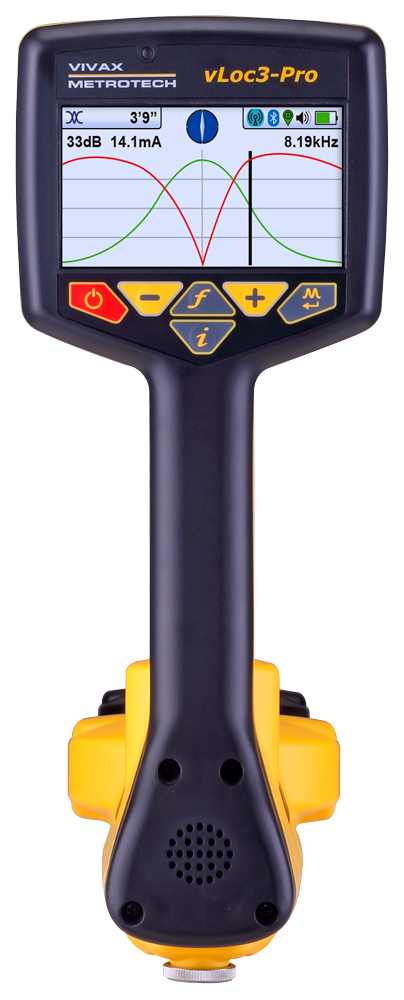

    Экраны поиска:

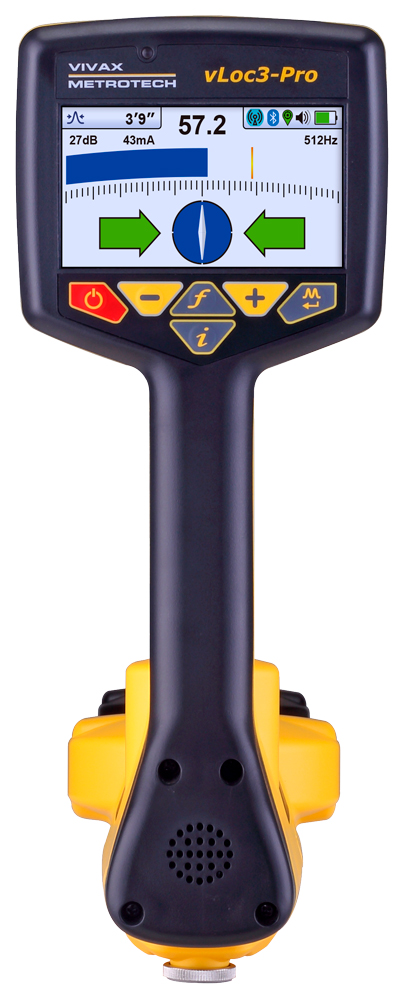

    Классический экран (Classic Screan) - направляющие стрелки влево/вправо, компас (показывает направление коммуникации), показания глубины до 7 метров в реальном времени.

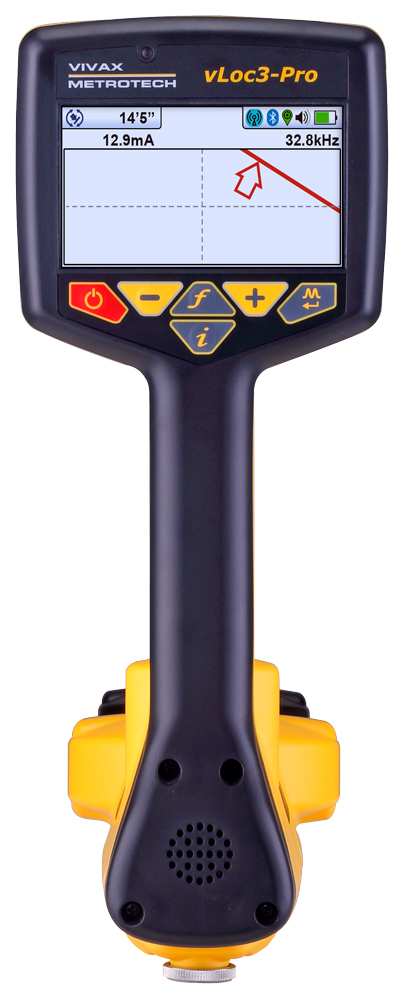

    Экран "вид в плане" (Plan View Screen) - показывающий на весь экран относительное положение коммуникации под любым углом.
    Векторный экран (Vector Locate) - для автоматического определения местоположения линии по отношению к оператору; В классических моделях трассоискателей для определения глубины залегания, оператор должен двигаться строго над коммуникацией. В новом векторном режиме прибора vLoc PRO3 – это правило больше не актуально! Вы можете двигаться в стороне от коммуникации, при этом в реальном времени видеть глубину залегания и расстояние от приемника до коммуникации. Допустимое расстояние от оператора до коммуникации достигает 7 метров. Векторный режим исключительно удобен при работе вдоль загруженных автодорог или частных территорий, огороженных забором.
    Экран "вид в плане" (Plan View Screen) - показывающий на весь экран относительное положение коммуникации под любым углом.

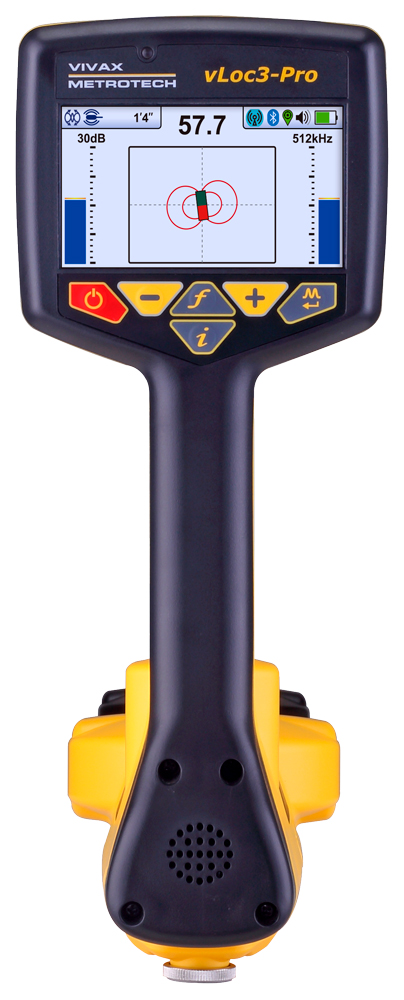

    Новый графический экран Зонда (Sonde Screen) с направляющими стрелками, ведущими к местоположению зонда, даже в вертикальном положении.

    В трассоискателе реализована новая функция выдачи предупреждений:


    Предупреждения отображаются в режиме реального времени и могут быть сконфигурированы пользователем под личные предпочтения.

    Информация выдаётся оператору в виде значков на экране приёмника, в качестве звукового сигнала или вибрации в рукоятке.



    Кабель над оператором.jpg
    Кабель над оператором
    Сообщает о наведенном сигнале от более сильного источника, например, от воздушных линий электропередач.
    Кабель неглубоко.jpg
    Кабель на небольшой глубине
    Сообщает что кабель находится на глубине менее 20 см. Оператор должен быть внимательнее!

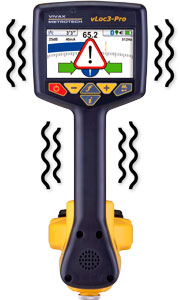

    Раскачивание
    Указывает на то, что оператор слишком сильно размахивает приёмником, что может привести к выдаче неверной информации.
    Перегрузка
    Зачастую возникает в месте с сильным электромагнитным полем или когда приёмник находится очень близко от генератора в режиме индукции.

    Характеристики

      Конструкция

      Корпус из ударопрочного термопластика (ABS), изготовленный литьем под давлением

      Вес

      2,1 кг.

      Тип экрана

      Яркий, цветной, антибликовый ЖК-экран, 480 x 272 пикселов, глубина цвета: 16 бит, диагональ 4,3’(10 см)

      Антенны приемника

      Два набора экранированных всенаправленных 3D антенн (6 антенн)

      Питание

      1.      Перезаряжаемый литий-ионный аккумулятор. Время работы до 40 часов.

      2.      6 щелочных батарей типа AA. Время работы до 12 часов.

      Рабочие частоты

      Более 65 рабочих частот для решения любых повседневных задач:

      ·      Восемь режимов пассивной локации (когда используется только приёмник). Из них самые Популярные: Энергия (50 Гц), Радио (1 кГц - 22,7 кГц), СР (катодная защита);

      ·      Режим поиска повреждений;

      ·      SD (Signal Direction) «Направление сигнала» - позволяет по направлению тока определить подключённую коммуникацию от рядом проходящих;

      ·      Режим поиска Зонда;

      ·      Диапазон настраиваемых частот от 98 Гц до 200 кГц (для работы с генератором).

      Степень защиты

      IP65 и NEMA 4

      Рабочий диапазон температур

      от -40º C до +50º C

      Объём памяти

      Внутренний накопитель, на котором может храниться до 50 миллионов записей

      Каждая точка сохраняет следующие параметры: глубина, сила тока, дата, время, режим, уровень усиления, частота, неопределенность поиска, долгота, широта и высота над уровнем моря

      При подключении к GPS-модулю (через Bluetooth) данные регистрируются с указанием координат, даты и времени

      Форматы сохранения данных

      С помощью программы MyLocator, данные могут быть сохранены в следующих форматах: xlx, txt, fhp, kml (Google earth)

      Экраны работы

      ·         Классический экран

      ·         Векторный экран

      ·         Экран построения графика сигнала

      ·         Экран "вид в плане"

      ·         Экран поиска Зонда

      Передача данных

      С помощью программы MyLocator, данные могут быть сохранены в следующих форматах: xlx, txt, fhp, kml (Google earth)

      Точность определения места (лево/право):

      До 3 м. составляет 3% от глубины

      Более 3 м. составляет 5% от глубины

      Точность измерения глубины:

      Составляет 3%

    Комплектация
      1. Приёмник vLoc3-Pro
      2. Сменный Li-Ion аккумулятор
      3. Зарядное устройство 220 Вольт для приёмника
      4. Бокс для батареек
      5. Комплект батареек тип АА, 6 шт.
      6. Установлена функция SD
      7. USB-кабель
      8. Инструкция на русском языке

    Видео  (5)
    • Аксессуары
      • Советуем
        А-рамка в каталоге приборов Setek Technology
        Быстрый просмотр
        А-рамка
        310 050 тенге/шт
        Добавить в корзину В корзине
      • Насадка для поиска маркеров vLoc3-MLA в каталоге приборов Setek Technology
        Быстрый просмотр
        Насадка для поиска маркеров vLoc3-MLA
        447 850 тенге/шт
        Добавить в корзину В корзине
      • Зарядка от прикуривателя 12 Вольт для приёмника vLoc3 в каталоге приборов Setek Technology
        Быстрый просмотр
        Зарядка от прикуривателя 12 Вольт для приёмника vLoc3
        36 040 тенге/шт
        Добавить в корзину В корзине
      • Bluetooth-модуль в каталоге приборов Setek Technology
        Быстрый просмотр
        Bluetooth-модуль
        120 840 тенге/шт
        Добавить в корзину В корзине
      • Внешняя антенна в каталоге приборов Setek Technology
        Быстрый просмотр
        Внешняя антенна
        227 900 тенге/шт
        Добавить в корзину В корзине

    Ранее вы смотрели

    Категории
    Трассоискатели
    Неразрушающий контроль
    Георадары
    Покупателям
    Условия оплаты
    Условия доставки
    Гарантия и возможности
    Услуги и сервис
    Корпоративный сайт
    Метрология
    Аренда
    Обучение
    Будьте всегда в курсе!
    Узнавайте о скидках и акциях первым
    Оставайтесь на связи
    • Вконтакте
    • Facebook
    • Instagram
    • Telegram
    • YouTube
    • WhatsApp
    • LinkedIn
    Наши контакты
    +7 700 836 00 00
    +7 727 250 35 15
    info@setek.kz
    мкр. Аксай-1, д. 11/7, офис 190
    Информация о ценах, наличии и технических характеристик товаров - не является публичной офертой.
    2022 © Каталог приборов Setek Technology
