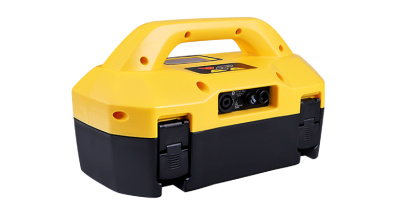

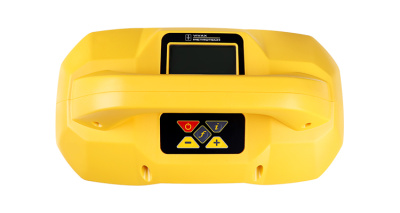

Генератор Vivax-Metrotech 5 Вт. с Li-Ion аккумулятором

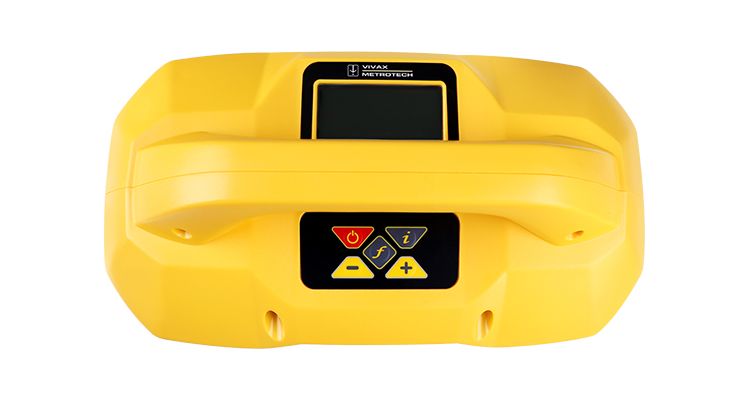

Стандартный широкополосный передатчик (генератор) Loc3-5Tx мощностью 5 Ватт позволяет работать в режимах индукции и прямого подключения на частотах от 98 Гц до 200 кГц, а также использовать функцию SD (определение направления сигнала), выполнять поиск повреждений и измерять активное сопротивление до 1 МОм. Точечно-матричный экран со светодиодной подсветкой размером 2 дюйма x 1 дюйм используется для отображения типа соединения, значений выходного тока, напряжения, сопротивления, частоты, громкости, уровня заряда аккумуляторной батареи и предупреждений о высоком напряжении.

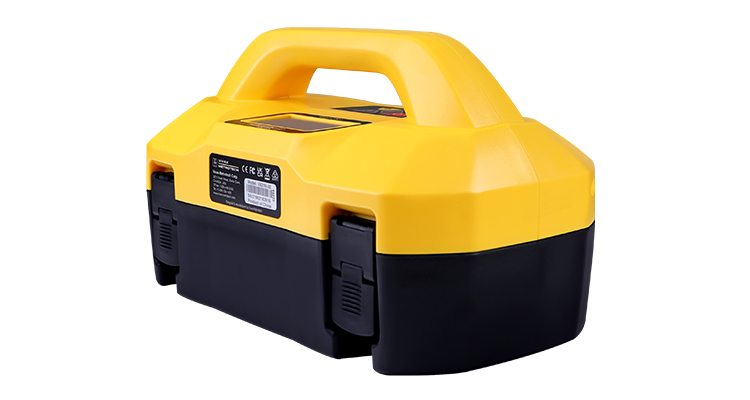

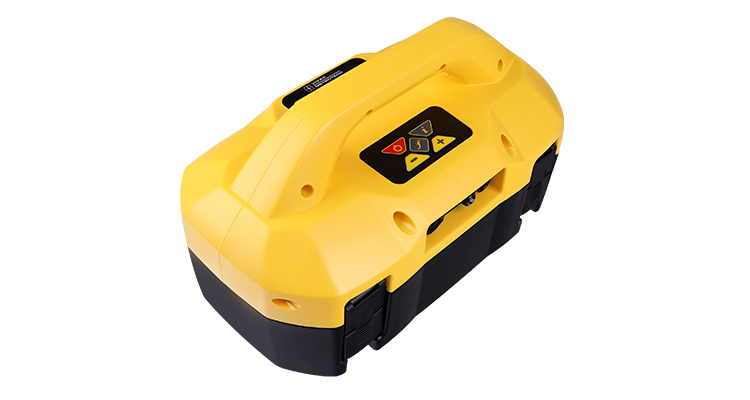

Благодаря легкому, прочному и эргономичному корпусу, имеющему класс защиты IP65, передатчик выдает достоверные значения выходного тока в режимах прямого подключения, клещей или индукции, а также обеспечивает защиту от входных напряжений до 240 В.
Функция определения направления сигнала (SD) позволяет убедиться в том, что найдена целевая линия, к которой подключен передатчик. Когда передатчик подключен к целевой линии, сигнал проходит по ней и находит простейший путь обратно (обычно через землю и заземляющий стержень). Однако зачастую сигнал возвращается через соседние коммуникации, поскольку именно по ним проходит самый простой путь. В результате в области может быть несколько сигналов, излучаемых коммуникациями, что затрудняет идентификацию целевой линии. Данные обратные сигналы обычно проходят в направлении, противоположном направлению подаваемого сигнала. Функция SD позволяет определить направление, в котором проходит сигнал, чтобы идентифицировать целевую линию.

- Мощность: 5 Ватт
- Прочный корпус
- Лёгкий вес: всего 3,2 кг. c аккумулятором
- Режим SD - направление сигнала на низких частотах
- Встроенный измеритель: А (Амперы), V (Вольты), O (Омы)
Генератор Loc3-5Tx работает в трёх режимах:
-
Режим прямого подключения - Самый надёжный и точный метод для трассировки линии. Работая в этом режиме, доступно больше всего частот, что позволит подобрать лучшую частоту для решения поставленной задачи. Используя метод прямого подключения Вы минимизируете растекания сигнала на сторонние коммуникации. Для прямого подключения используется чёрно/красный кабель тип "крокодил" (поставляется в комплекте с передатчиком). Красный "крокодил" подсоединяем к трубопроводу или кабелю, который планируется трассировать, а чёрный "крокодил" на штырь заземления, который устанавливается под углом 90 градусов от коммуникации.
-
Индукционные клещи (зажим) - для соединения вокруг линии без прямого контакта ней. Пользоваться зажимом очень просто, удобно и эффективно. Вам необходимо просто защелкнуть клещи вокруг кабеля или трубы.
При работе с зажимом необходимо учитывать следующие моменты:
а) Зажим должен быть полностью соединён!
б) Линия к которой Вы подключаетесь должна быть "заземлена" с обеих сторон от места куда вы подключили клещи! -
Индукционный режим – Чаще всего используется, когда нет возможности подключиться напрямую к линии (с помощью "крокодилов" или индукционных зажимов). Устанавливаем генератор на землю, предположительно над целевой линией так, чтобы ручка генератора располагалась по направлению с трассой. При включении, передатчик автоматически выберет индукционный режим работы. Генератор создаст вокруг себя магнитное поле на своей частоте, которое "перетекает" на трубу или кабель. Удобный вариант работы что бы найти и протрассировать коммуникацию, когда нет исполнительной съёмки, внешних видимых отметок линий и в других сложных ситуациях.



- Li-Ion аккумуляторный блок – 18 В
- Внешнее питание 12~22 В. (опция)
-
При выходной мощности 1 Ватт: 50 часов (с Li-Ion аккумулятором)
-
При выходной мощности 5 Ватт: 10 часов (с Li-Ion аккумулятором)

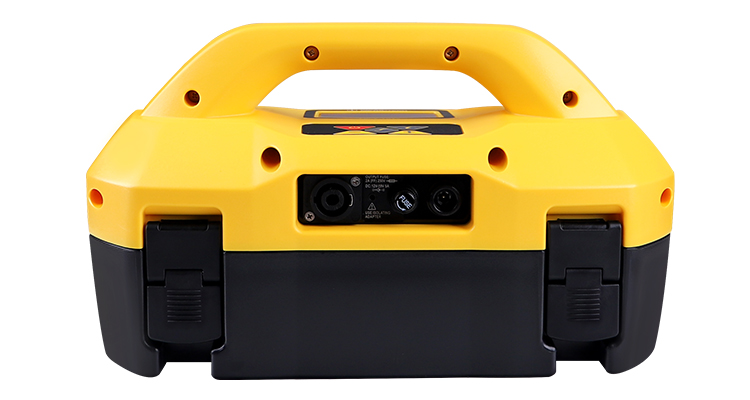

- 1 разъём SpeakON
- 1 предохранитель (защита выхода) 1.6A / 250V
- 1 разъем Mini-USB
- 1 разъем для зарядного устройства и питания 12 В постоянного тока
- Ток (mA, Числовой)
- Вольт (V)
- Сопротивление (oM)
- Частота выходного сигнала
- Предупреждение о высоком напряжении, если напряжение в сети превышает 30 В переменного тока
- Громкость звукового сигнала (три уровня и выключено)
- Значок состояния батареи
- Гистограмма, показывающая долю успешно примененного сигнала
- Значок анимации, подтверждающий режим подключения (индукция, прямое подключение, зажим)
- Состояние управляющего соединения TX-RX (если установлено)
-
Качество связи - повышенная частота звуковых сигналов указывает на более качественный сигнал
-
Звуковой сигнал для подтверждения выбранного действия
-
Вкл/выкл
-
Частота
-
Выходной уровень
-
Информация (напряжение и сопротивление) / Настройка (громкость, частота и многорежимный режим)
Наименование | Значение |
Конструкция |
Высокопрочный ABS пластик |
Вес |
|
Габариты |
332мм x 182мм x 185мм |
Тип дисплея |
Монохромный матричный графический ЖК-экран с подсветкой 60 мм. x 32 мм. |
Варианты питание |
|
Время работы |
При темперературе 21ºC – Непрерывного использования (Показания могут отличатся в зависимости от типа и качества батареки) Li-Ion аккумуляторы выдерживают 500 циклов перезарядки |
Степень защиты |
IP54 and NEMA 4 |
Внешние разъёмы |
|
1Информация на экране |
|
Рабочие частоты в Индукционном режиме |
Несколько частот между 8.19 кГц и 200 кГц |
Рабочие частоты в режиме Прямого подключения |
Доступны частоты в диапазоне между 98 Гц и 200 кГц, с установленными по умолчанию частотами: 512 Гц, 8.19 кГц, 33 кГц, 65 кГц, 200 кГц |
Рабочие частоты в режиме Индукционных клещей/зажимов |
Доступны частоты в диапазоне между 8.19 кГц and 200 кГц с установленными по умолчанию частотами: 8.19 кГц, 33 кГц, 65 кГц, and 200 кГц |
Защита выхода |
Выход защищен от случайного кратковременного включения до 240 В переменного тока |
Звуковая индикация |
|
Управление |
Используйте кнопки для выбора:
|

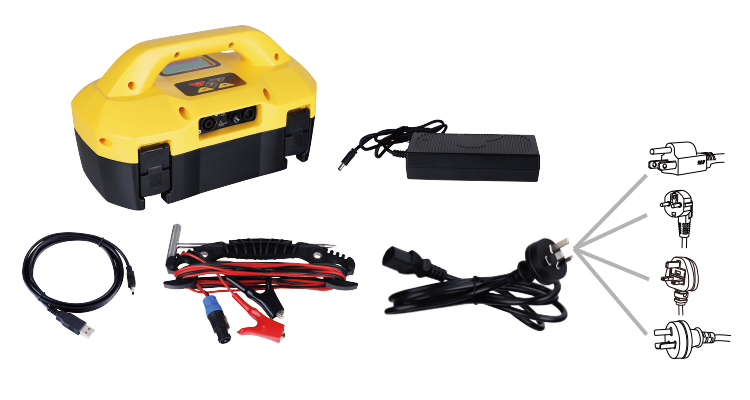

- Генератор Loc3-5Tx SPO, (5 Ватт).
- Питание: Литий-Ионный (Li-Ion) аккумулятор.
- Зарядное устройство 220 В.

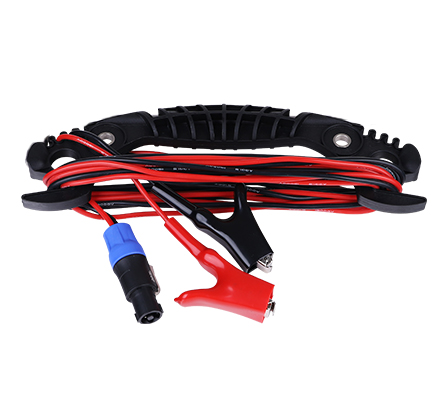

- Провода прямого подключения (красный, черный - тип «крокодилы»).

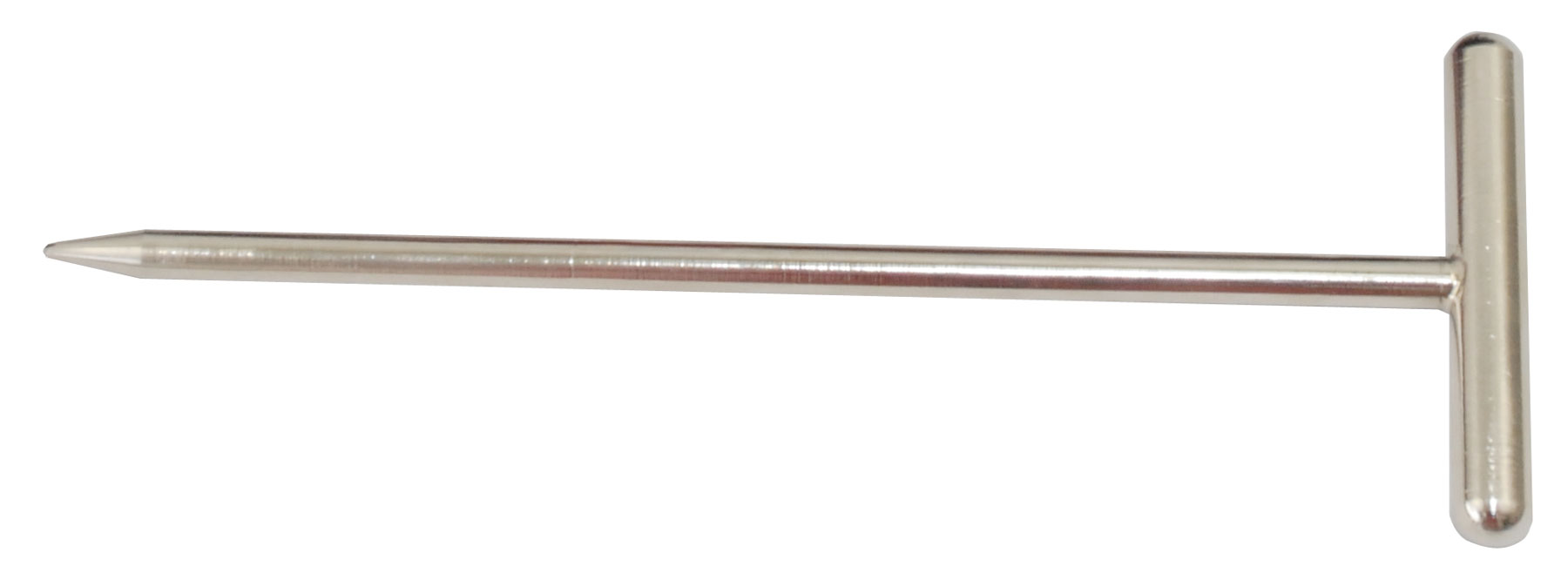

- Металлический Т-образный штырь заземления - 1 шт.

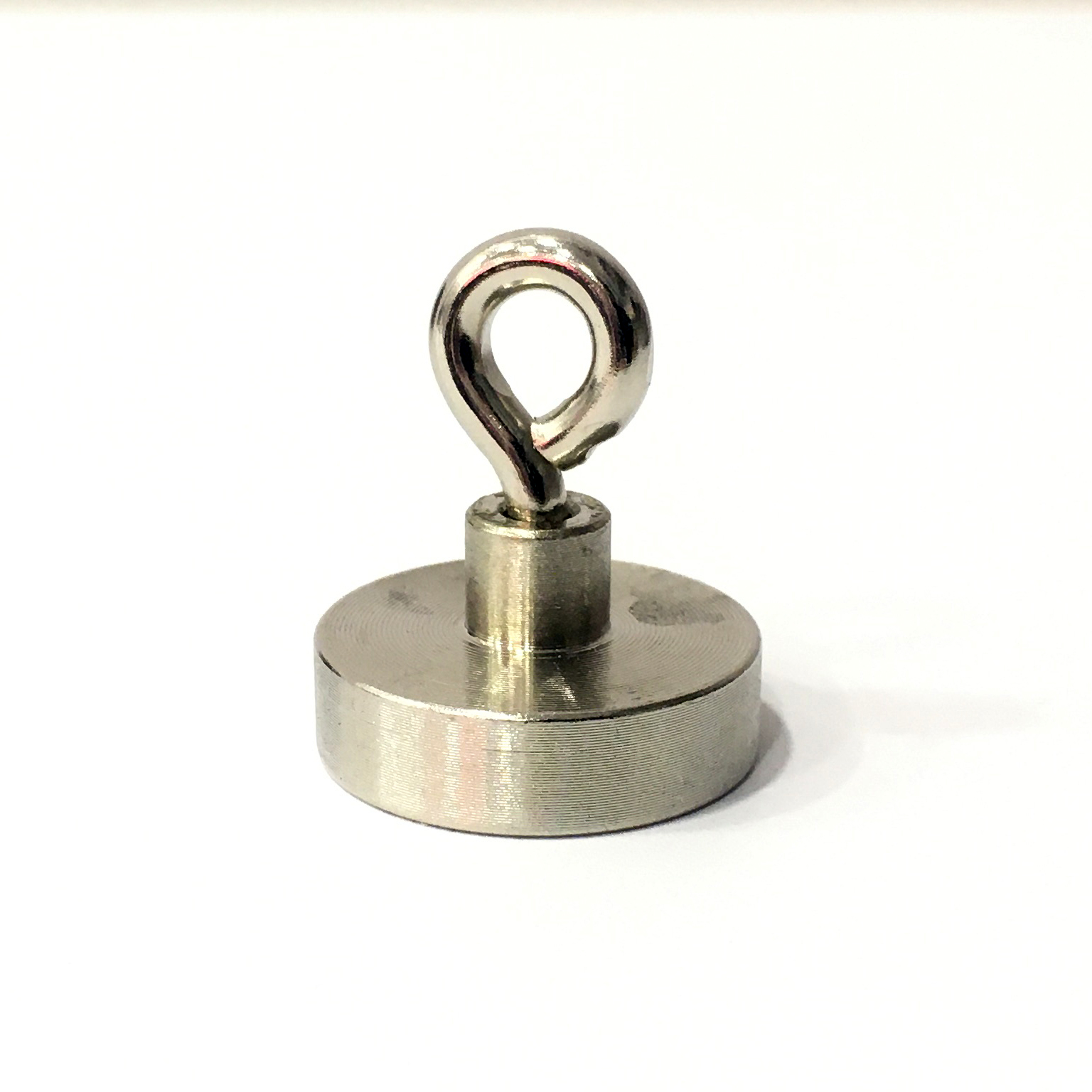

- Магнит для крепления к металлическим трубопроводам.
