Серия генераторов Vivax-Metrotech 1 Вт

Артикул: 1.207.02.00005

Генератор мощностью 1 Ватт.

Подробнее

от 572 790 тенге

Модификация

1 Вт.
1 Вт. Li-Ion

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Мощность: 1 Ватт
Прочный корпус
Легкий вес: 1,7 кг с батареями
Одновременная работа на частотах 33 кГц и 131 кГц
Звуковой индикатор качества подключения
Режим широкой индукции

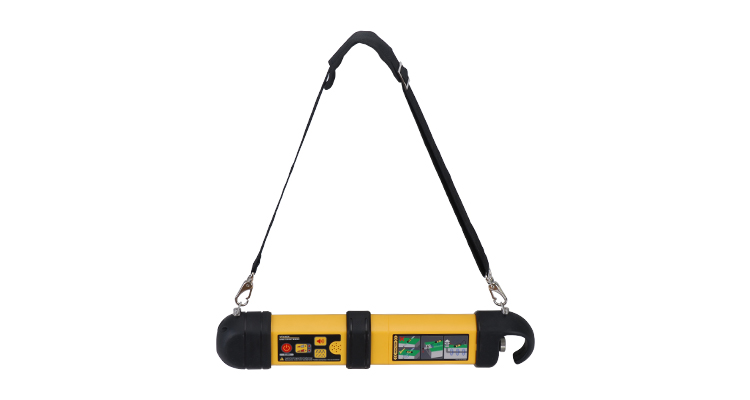

Генератор vScan-1Tx исполнен в легком, прочном и эргономичном корпусе со степенью защиты IP54. В Генераторе встроена защита от входящего напряжения до 260 В.

Генератор работает на двух частотах 33 кГц и 131 кГц, которые подаются на линию одновременно.

При подаче сигнала на линию любым способом (подключиться или индукция) в генераторе меняется издаваемый звуковой сигнал, сообщая оператору о качестве соединения.

Генератор 1-Tx работает в трёх режимах:

Режим прямого подключения - Самый надёжный и точный метод для трассировки линии. Работая в этом режиме, доступно больше всего частот, что позволит подобрать лучшую частоту для решения поставленной задачи. Используя метод прямого подключения Вы минимизируете растекания сигнала на сторонние коммуникации. Для прямого подключения используется чёрно/красный кабель тип "крокодил" (поставляется в комплекте с передатчиком). Красный "крокодил" подсоединяем к трубопроводу или кабелю, который планируется трассировать, а чёрный "крокодил" на штырь заземления, который устанавливается под углом 90 градусов от коммуникации.

Индукционные клещи (зажим) - для соединения вокруг линии без прямого контакта ней. Пользоваться зажимом очень просто, удобно и эффективно. Вам необходимо просто защелкнуть клещи вокруг кабеля или трубы.
При работе с зажимом необходимо учитывать следующие моменты:
а) Зажим должен быть полностью соединён!
б) Линия к которой Вы подключаетесь должна быть "заземлена" с обеих сторон от места куда вы подключили клещи!

Индукционный режим – Чаще всего используется, когда нет возможности подключиться напрямую к линии (с помощью "крокодилов" или индукционных зажимов). Устанавливаем генератор на землю, предположительно над целевой линией так, чтобы ручка генератора располагалась по направлению с трассой. При включении, передатчик автоматически выберет индукционный режим работы. Генератор создаст вокруг себя магнитное поле на своей частоте, которое "перетекает" на трубу или кабель. Удобный вариант работы что бы найти и протрассировать коммуникацию, когда нет исполнительной съёмки, внешних видимых отметок линий и в других сложных ситуациях.

Характеристики

Конструкция	Корпус из ударопрочного термопластика (ABS), изготовленный литьем под давлением
Вес	1,5 кг (с литий-ионными батареями) 1,7 кг (со щелочными батареями)
Габариты	46 см x 9 см x 6,5 см (длина) x (ширина) x (высота)
Дисплей	Два светодиодных интерфейса
Варианты Питания	Перезаряжаемая литий-ионная аккумуляторная батарея с зарядным устройством Щелочных батарей типа "D" батарей в количестве 4 шт.
Время работы Щелочных (Alkaline) батареи	Около 12 часов
Время работы Литий-ионного (Li-Ion) аккумулятора	Около 36 часов
Используемые частоты в Режиме индукции	32,8 кГц (32,768 Гц)
Используемые частоты в Режиме прямого подключения	32,8 кГц (32,768 Гц) 131 кГц (131,072 Гц) Dual - Оба сигнала передаются одновременно
Используемые частоты в Режиме клещей	32,8 кГц (32,768 Гц) 131 кГц (131,072 Гц) Dual - Оба сигнала передаются одновременно
Управление	Четыре кнопки: Вкл/Выкл Громкость динамика Уровень выхода сигнала Импульсный/непрерывный сигнал выхода
Звуковой индикатор	Динамик: Изменение звукового сигнала подтверждает хорошее соединение Звуковой сигнал импульсный или непрерывный для отражения выхода передатчика Медленный импульсный звуковой сигнал для указания низкого заряда батареи
Степень защиты	IP65 и NEMA 4

Комплектация

Генератор vScan-1Tx (1 Ватт) - 1 шт.
Питание в зависимости от комплекта:
- Комплект батарей типа D - 4 шт.
- Литий-Ионный аккумулятор с зарядным устройством - 1 шт.
Провода прямого подключения (красный, черный - тип «крокодилы») - 1 шт.
Пристегивающийся ремень для переноски генератора - 1 шт.
Металлический Т-образный штырь заземления - 1 шт.
