Комплект трассоискателя: приёмник vLoc3-Pro с генератором 10 Вт в Казахстане

Приёмник

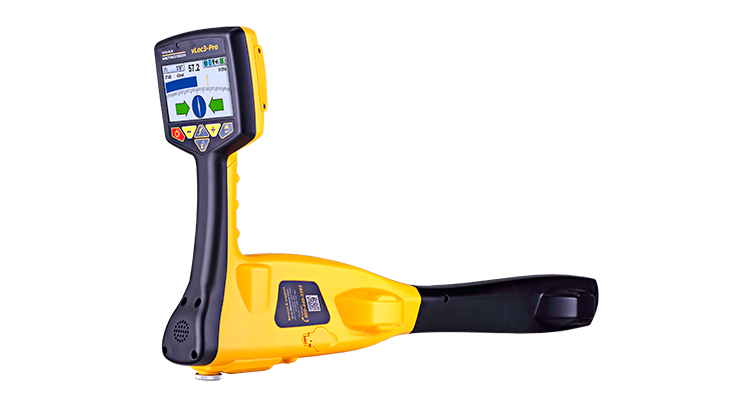

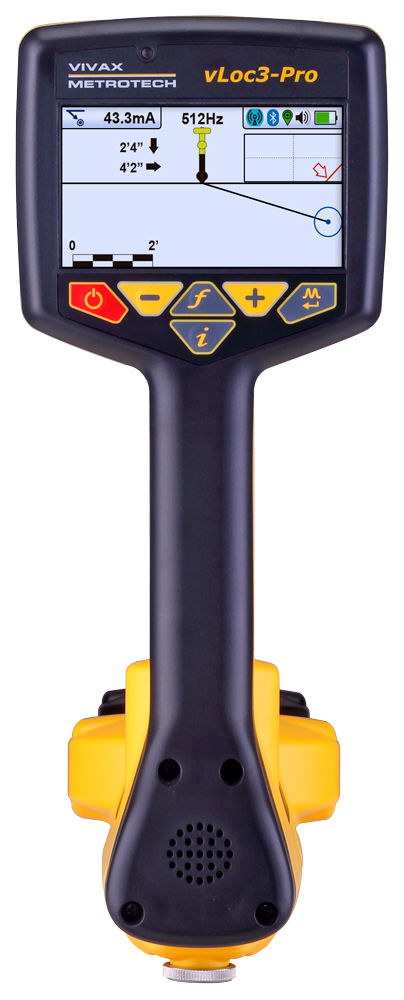

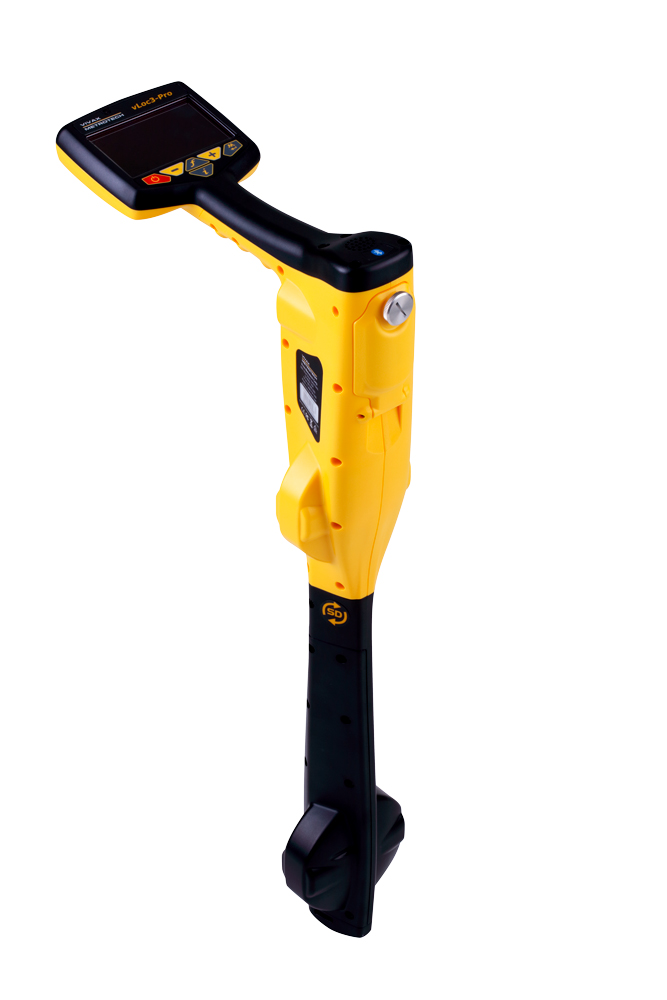

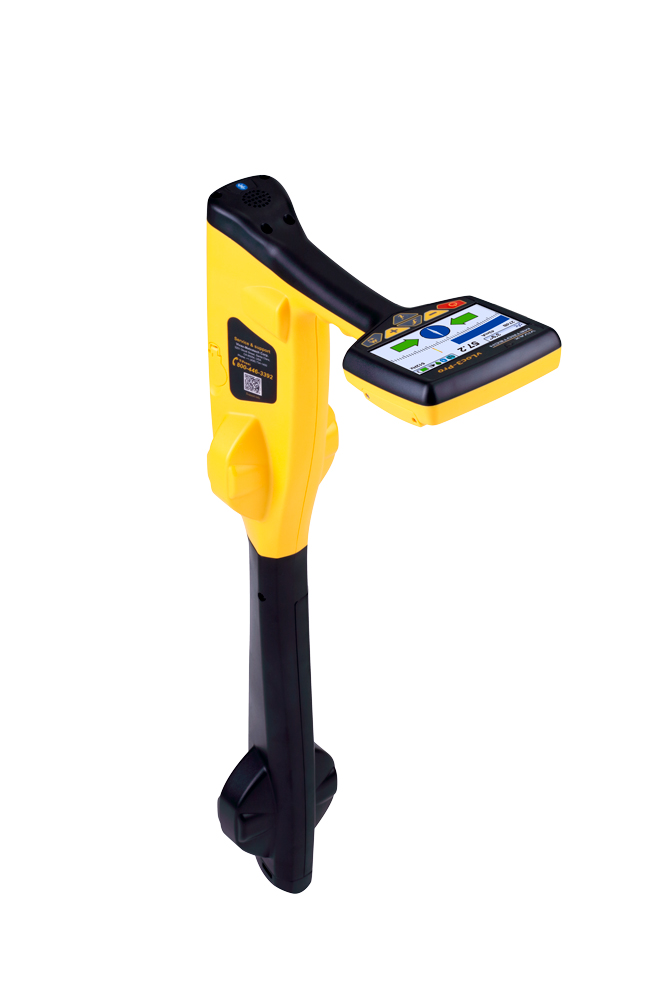

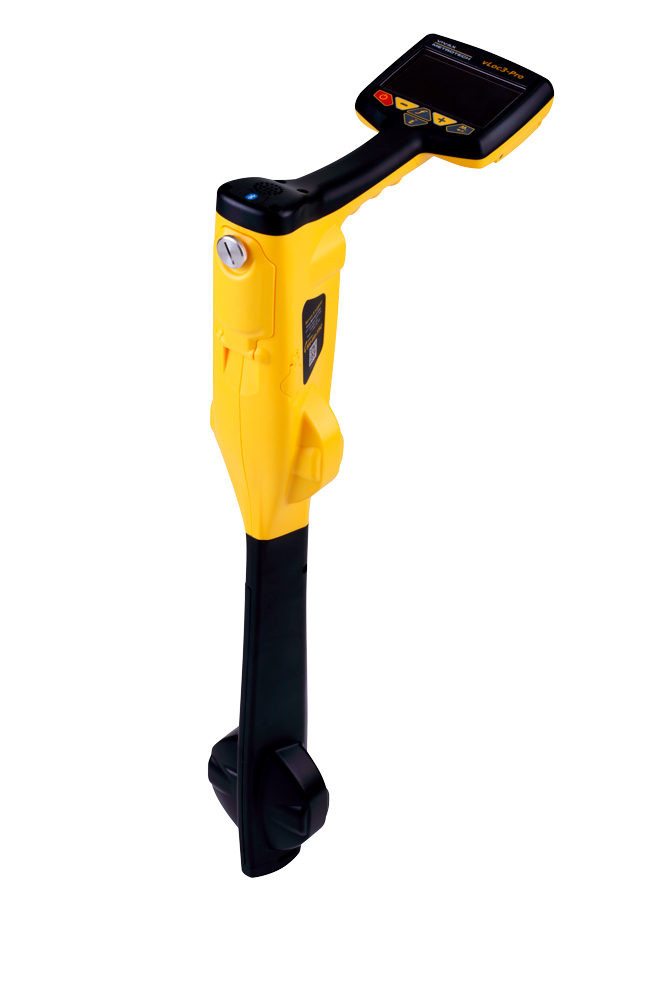

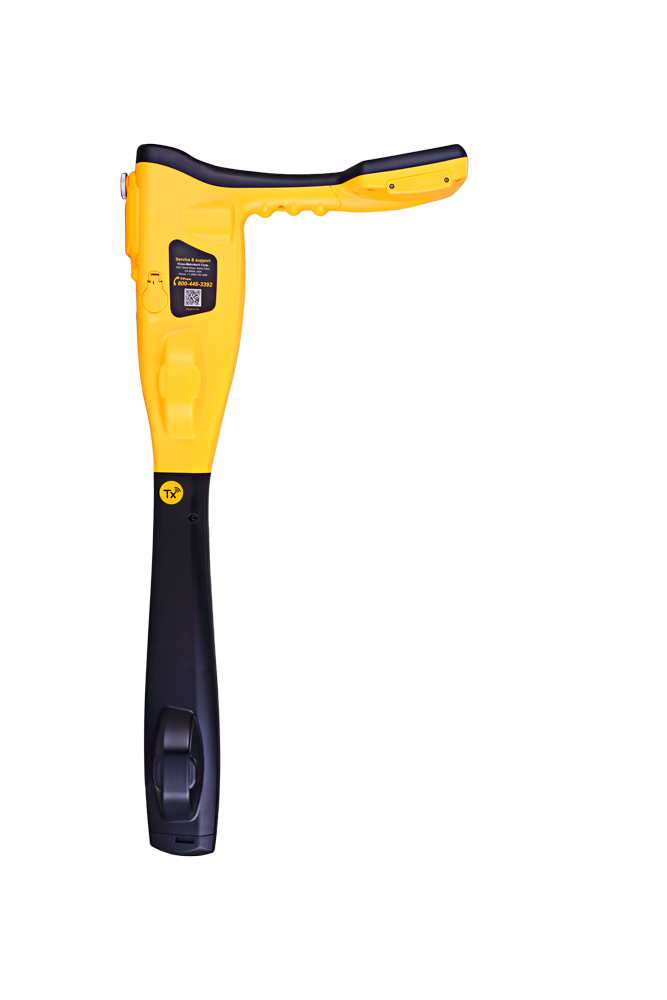

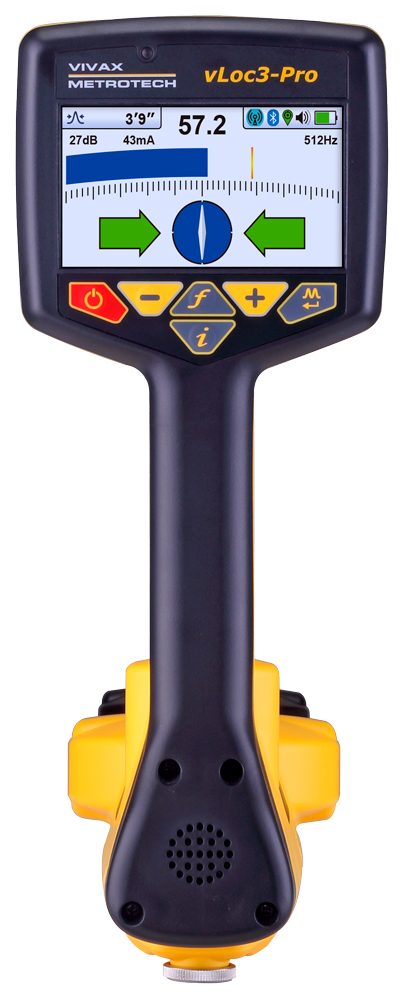

Трассоискатель vLoc3-Proпредставляет собой абсолютно новый прибор для поиска подземных коммуникаций, позволяющий избежать их повреждения и собрать нужную информацию для анализа. Благодаря двум комплектам экранированных всенаправленных антенн искажение сигнала легко обнаруживается и отображается на ярком цветном экране. Помимо классических режимов представления, трассоискатели vLoc3 позволяют использовать новые режимы поиска: режим отображения вектора для того, чтобы поиск можно было осуществлять в автоматическом режиме без необходимости перемещения над коммуникациями; режим отображения графика поперечной схемы, на котором одновременно указаны положения максимума и минимума, позволяющие мгновенно определять величину искажения сигнала; вид сверху, на котором изображено относительное расположение кабеля без указания угла; а также новое окно поиска зондов с указателями для определения местонахождения зонда (даже если он расположен вертикально).

Трассоискатели серии vLoc3 могут быть настроены пользователем в соответствии с индивидуальными потребностями, имеют 8 режимов пассивного поиска, режим поиска повреждений, функцию SD (указывающую направление выходного тока), а также могут работать с частотами в диапазоне от 98 Гц до 200 кГц. Также пользователь может настроить визуальные и тактильные оповещения, чтобы получать предупреждения о малой глубине, слишком сильном сигнале, сигнале от воздушного кабеля и чрезмерной амплитуде перемещения трассоискателя. Опциональные устройства, которые готовы к работе сразу после подключения к приемнику, включают в себя опциональный Bluetooth-модуль, совместимый с внешними GPS-устройствами и переходником MLA (переходник для маркероискателя) для поиска электронных пассивных маркеров.

Основные особенности приёмника vLoc3-Pro:

• Комфортная работа в городских условиях среди большого скопления коммуникаций;
• Конструкция трассоискателя сделана из высокопрочного пластика, что позволяет работать с ним в жестких условиях;
• Ультралегкий вес – всего 2,1 кг.;
• Li-Ion аккумулятор в приёмнике на 27 часов беспрерывной работы;
• Яркий, трансфлективный, цветной, антибликовый ЖК-экран, 480x272 пикселей, глубина цвета: 16 бит; диагональ: 4,3’’ (10 см.);
• Два набора всенаправленных антенн - всего 6 датчиков. Каждый набор состоит из: Двух антенн компаса; Двух горизонтальных антенн и Двух вертикальных антенн;
• Компас - на экране отображается направление коммуникации относительно оператора;
• Стрелки указатели (лево/право) - показывают приближение или отдаление от коммуникации;
• Глубина залегания коммуникации и сила тока отображается на экране в реальном времени;
• Глубина обнаружения коммуникации до 30 метров (глубина зависит от качества сигнала, степени искажения сигнала. Рабочая глубина до 7 метров). В режиме "Поиск Зонда" - до 10 метров (зависит от типа зонда);
• Погрешность измерения глубины составляет всего 3% при измерении до 3-х метров и 5% при измерении свыше 3-х метров;
• Цветной индикатор показывает искажения сигнала;
• Поиск повреждении в коммуникации;
• Находит нужный (искомый) кабель среди большого количества рядом пролегающих кабелей;
• Новые экраны поиска – повышают эффективность пользователя при трассировке;
• Встроенный Bluetooth-модуль для соединения с внешним GPS;
• Встроенный WI-FI;
• Огромная внутренняя память позволяет хранить около 50 миллионов записей. Каждая запись содержит глубину, текущую силу сигнала, дату, время, режим работы, значение усиления, рабочую частоту, качество сигнала, широту, долготу высоту над уровнем моря (при подключенном GPS модуле);
• Большой выбор аксессуаров для решения повседневных и специализированных задач.
• Восемь режимов пассивной локации (используется только приёмник). Из них самые Популярные: Энергия (50 Гц), Радио (1 кГц - 22,7 кГц), СР100 / CP120 (катодная защита);
• Режим поиска повреждений; SD (Signal Direction) «Направление сигнала» - позволяет по направлению тока определить подключённую коммуникацию от рядом проходящих. Другими словами определить "свой/чужой" кабель
• Более 60 рабочих частот в диапазоне от 98 Гц до 200 кГц (для работы с генератором).

Цветной индикатор искажения сигнала:

Шкала зелёного цвета – сигнал с минимальным искажением, достоверность определения глубины и положения 100%

Шкала синего цвета – искажения сигнала в рабочем пределе, положение правильное, в определении глубины может быть допустимая погрешность.

Шкала красного цвета -  сильное искажение сигнала. Не рекомендуется делать измерение глубины, трасса может быть определена неточно.

Запатентованная встроенная функция самопроверки дает оператору полную уверенность в том, что оборудование находится полностью в рабочем состоянии.

Тест может быть запущен в полевых условиях и не требует дополнительного оборудования и подключения к компьютеру. Прямая подача сигнала используется для подтверждения передающей функции антенны, в то время как дальнейшая самопроверка проверяет все, от печатных плат до ЖК-дисплея. Полученные измерения сравниваются с первоначальной заводской калибровкой, а затем выполняются самопроверки, чтобы убедиться, что система остается в пределах заданной точности. Самопроверка автоматически проверяет все шесть датчиков, используя три частоты: низкую, среднюю и высокую.

Результаты самопроверки сохраняются во внутренней памяти с отметками даты и времени для последующего извлечения с помощью бесплатного настольного приложения MyLocator3.

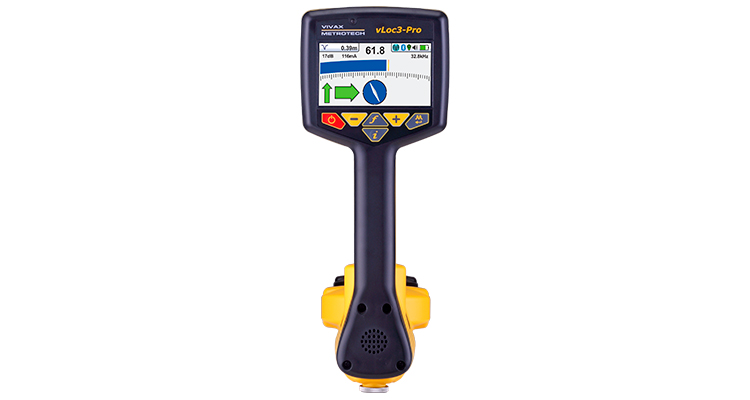

Классический экран (Classic Screan) - направляющие стрелки влево/вправо, компас (показывает направление коммуникации), показания глубины до 7 метров в реальном времени.

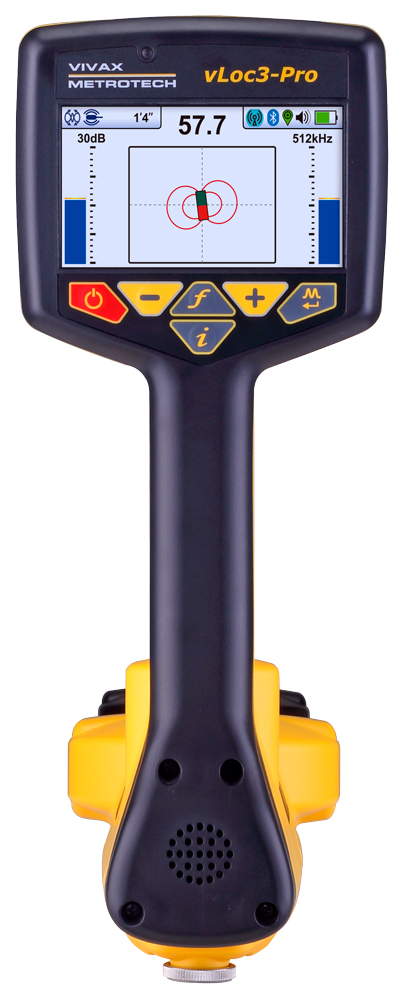

Экран "вид в плане" (Plan View Screen) - показывающий на весь экран относительное положение коммуникации под любым углом.

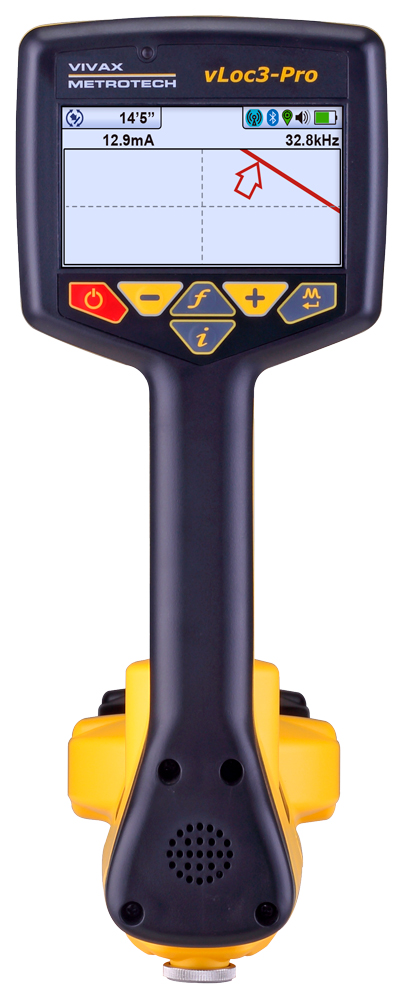

Векторный экран (Vector Locate) - для автоматического определения местоположения линии по отношению к оператору; В классических моделях трассоискателей для определения глубины залегания, оператор должен двигаться строго над коммуникацией. В новом векторном режиме прибора vLoc PRO3 – это правило больше не актуально! Вы можете двигаться в стороне от коммуникации, при этом в реальном времени видеть глубину залегания и расстояние от приемника до коммуникации. Допустимое расстояние от оператора до коммуникации достигает 7 метров. Векторный режим исключительно удобен при работе вдоль загруженных автодорог или частных территорий, огороженных забором.

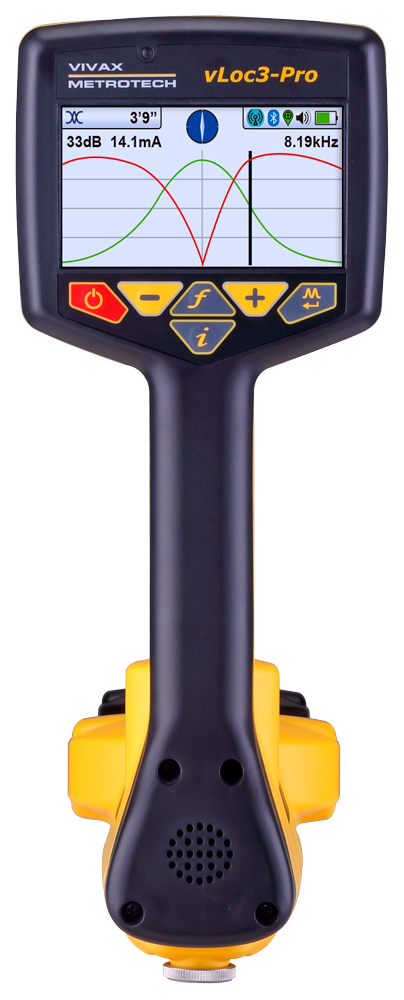

Экран график сигнала (Transverse Plot Screen) - показывающий одновременное измерение искажения сигнала по пику и нулю, что позволяет более точно обнаружить центр коммуникации.

Новый графический экран Зонда (Sonde Screen) с направляющими стрелками, ведущими к местоположению зонда, даже в вертикальном положении.

В трассоискателе реализована новая функция выдачи предупреждений:

Предупреждения отображаются в режиме реального времени и могут быть сконфигурированы пользователем под личные предпочтения.

Информация выдаётся оператору в виде значков на экране приёмника, в качестве звукового сигнала или вибрации в рукоятке.

Можно сконфигурировать следующие варианты:

1. Только вибрация
2. Только звуковой сигнал
3. Только значки
4. Вибрация-Звуковой сигнал
5. Вибрация-Значки
6. Звуковой сигнал-Значки
7. Вибрация-Звуковой сигнал-Значки

Кабель над оператором
Сообщает о наведенном сигнале от более сильного источника, например, от воздушных линий электропередач.

Кабель на небольшой глубине
Сообщает что кабель находится на глубине менее 20 см. Оператор должен быть внимательнее!

Раскачивание
Указывает на то, что оператор слишком сильно размахивает приёмником, что может привести к выдаче неверной информации.

Перегрузка
Зачастую возникает в месте с сильным электромагнитным полем или когда приёмник находится очень близко от генератора в режиме индукции.

VMMap – Бесплатная программа на смартфон

Мобильное приложение VMMap под системы Android и IOS. Приложение VMMap записывает данные прямиком с поля. Все данные мгновенно доступны в «Облаке» на веб-портале VMMap Cloud или их можно отправить из приложения на необходимую электронной почту. На Ваш выбор координаты местоположении можно получить из мобильного телефона (точность измерений составит +- 2-5 метров) или использовать внешний высокоточный геодезический GPS с сантиметровой точностью.

Функционал программы позволяет накладывать данные о глубине и местоположении снимаемой коммуникации на Google снимки в режиме реального времени путем обмена данными между смартфоном и трассоискателем. Для определения координат используется встроенный в смартфон GPS приемник. В зависимости от типа коммуникации можно использовать маркеры различных цветов, снабжать маркеры дополнительными текстовыми комментариями или прикреплять фотографии со смартфона.

Записанные данные можно отправить с мобильного телефона по электронной почте в одном из форматов: csv, klm, shp, txt или xls.

Функция захвата изображений в приложении позволяет пользователю прикреплять изображения в формате JPEG к Вашим записям. Это удобный инструмент для фиксации отчёта об окончании проекта или зафиксировать нужные точки на трассе, например, муфты, дефекты и проч ее.

Приложение VMMap создает карты в режиме реального времени, что позволяет специалисту на выезде быть уверенным в точности собираемых данных.

• Использует карты Google и Apple.
• Настройки низкой и высокой точности GPS.
• Plug-and-play сопряжение Bluetooth с приемниками.
• Экспорт в различные типы файлов для использования с популярными ГИС-программами.
• Совместимость с Google Maps, Asset Management и программным обеспечением GIS.
• Отображение нескольких инженерных сетей на одной карте с помощью цветных маркеров.
• Приложение VMMap Mobile совместимо с устройствами iOS и Android.

VMMap Web Portal – Облачный сервис для хранения и обработки данных

Веб-портал VMMap — это облачная часть картографического приложения VMMap. Информация о местоположении, такая как показания глубины, координаты GPS, расстояние между точками, текущий на линии и многое другое, фиксируется и отображается на веб-портале. Данные веб-портала совместимы с программами Google и Apple Maps, Asset Management и GIS.

Войти на Веб-портал VMMap

MyLocator3 – бесплатная программа на компьютер.

MyLocator3 позволит обновить Ваш приёмник до последней актуальной версии, скачать сохранённые данные и более гибко настроить прибор под Ваши предпочтения

Передача данных — приложение MyLocator3 загрузит данные, собранные с приёмника, включая отметку времени, координаты GPS, измерения глубины, ток на линии и ваши заметки, введенные во время локации.

Обновления программного обеспечения — MyLocator3 проверяет наличие обновлений программного обеспечения приёмника и приложений при каждом подключении к Интернету.

Персонализация — добавьте информацию о владельце/пользователе, фоновое изображение, логотип или короткое сообщение на начальный экран.

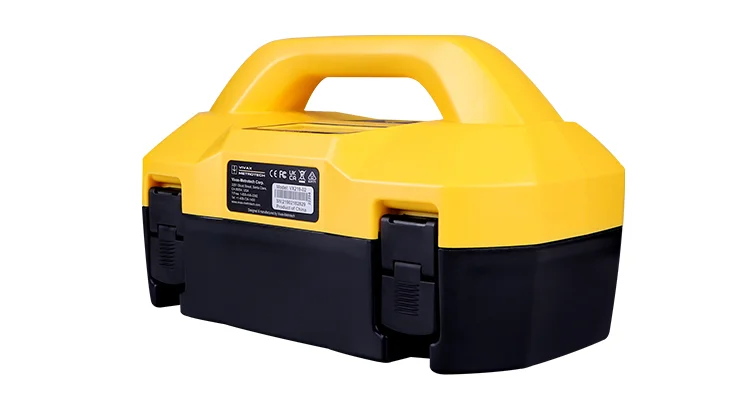

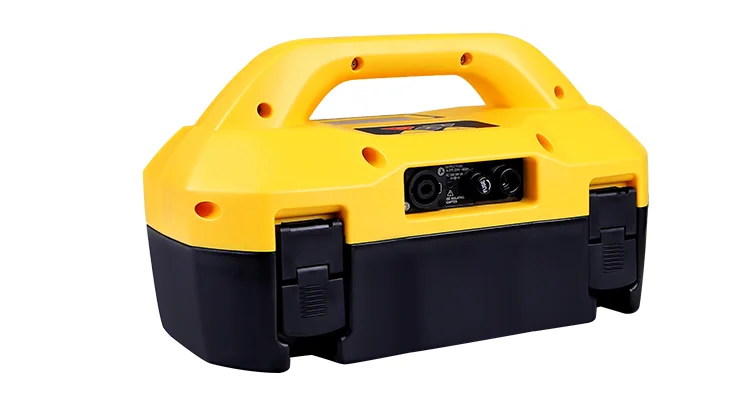

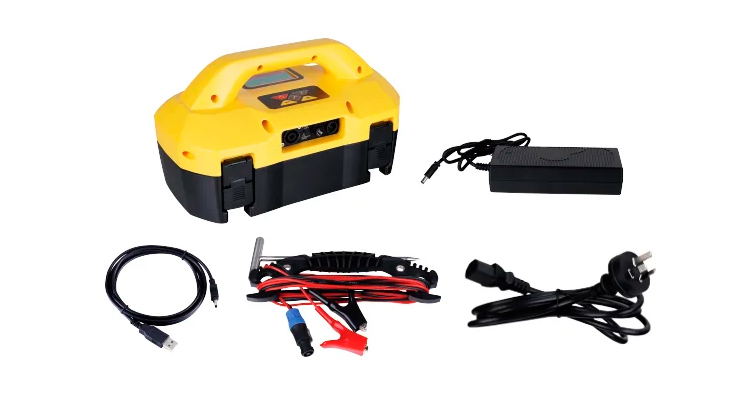

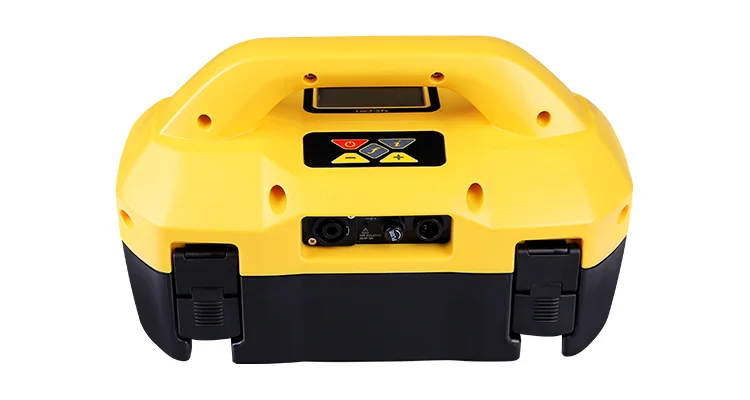

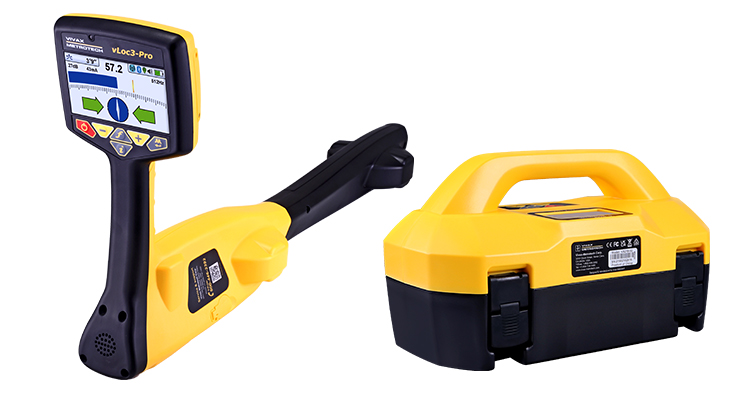

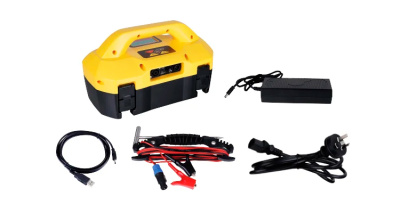

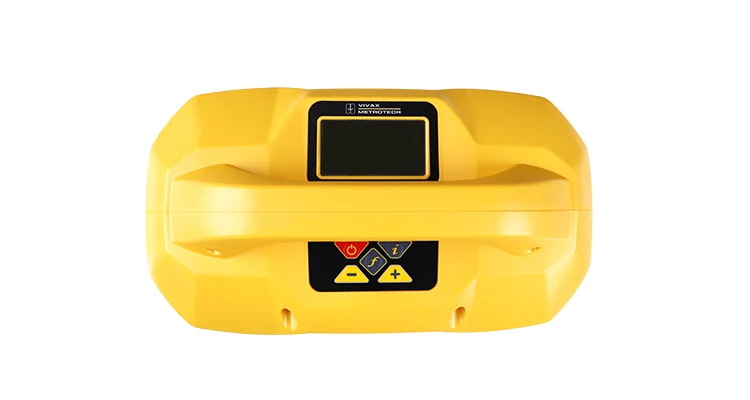

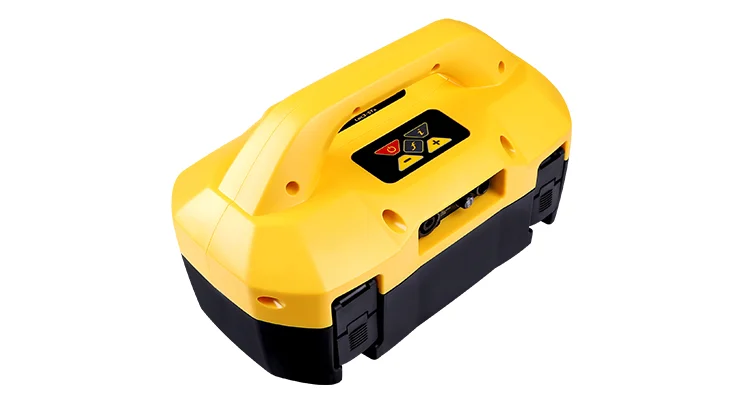

Стандартный широкополосный передатчик (генератор) Loc3-10Tx мощностью 10 Ватт позволяет работать в режимах индукции и прямого подключения на частотах от 98 Гц до 200 кГц, а также использовать функцию SD (определение направления сигнала), выполнять поиск повреждений и измерять активное сопротивление до 1 МОм. Точечно-матричный экран со светодиодной подсветкой размером 2 дюйма x 1 дюйм используется для отображения типа соединения, значений выходного тока, напряжения, сопротивления, частоты, громкости, уровня заряда аккумуляторной батареи и предупреждений о высоком напряжении.

Благодаря легкому, прочному и эргономичному корпусу, имеющему класс защиты IP65, передатчик выдает достоверные значения выходного тока в режимах прямого подключения, клещей или индукции, а также обеспечивает защиту от входных напряжений до 240 В.

Функция определения направления сигнала (SD) позволяет убедиться в том, что найдена целевая линия, к которой подключен передатчик. Когда передатчик подключен к целевой линии, сигнал проходит по ней и находит простейший путь обратно (обычно через землю и заземляющий стержень). Однако зачастую сигнал возвращается через соседние коммуникации, поскольку именно по ним проходит самый простой путь. В результате в области может быть несколько сигналов, излучаемых коммуникациями, что затрудняет идентификацию целевой линии. Данные обратные сигналы обычно проходят в направлении, противоположном направлению подаваемого сигнала. Функция SD позволяет определить направление, в котором проходит сигнал, чтобы идентифицировать целевую линию.

• Мощность: 10 Ватт
• Прочный корпус
• Лёгкий вес: 3,2 кг. С аккумулятором
• Режим SD - направление сигнала на низких частотах
• Встроенный измеритель: А (Амперы), V (Вольты), O (Омы)

Генератор Loc3-10Tx работает в трёх режимах:

Режим прямого подключения - Самый надёжный и точный метод для трассировки линии. Работая в этом режиме, доступно больше всего частот, что позволит подобрать лучшую частоту для решения поставленной задачи. Используя метод прямого подключения Вы минимизируете растекания сигнала на сторонние коммуникации. Для прямого подключения используется чёрно/красный кабель тип "крокодил" (поставляется в комплекте с передатчиком). Красный "крокодил" подсоединяем к трубопроводу или кабелю, который планируется трассировать, а чёрный "крокодил" на штырь заземления, который устанавливается под углом 90 градусов от коммуникации.



Индукционные клещи (зажим) - для соединения вокруг линии без прямого контакта ней. Пользоваться зажимом очень просто, удобно и эффективно. Вам необходимо просто защелкнуть клещи вокруг кабеля или трубы.
При работе с зажимом необходимо учитывать следующие моменты:
а) Зажим должен быть полностью соединён!
б) Линия к которой Вы подключаетесь должна быть "заземлена" с обеих сторон от места куда вы подключили клещи!





Индукционный режим – Чаще всего используется, когда нет возможности подключиться напрямую к линии (с помощью "крокодилов" или индукционных зажимов). Устанавливаем генератор на землю, предположительно над целевой линией так, чтобы ручка генератора располагалась по направлению с трассой. При включении, передатчик автоматически выберет индукционный режим работы. Генератор создаст вокруг себя магнитное поле на своей частоте, которое "перетекает" на трубу или кабель. Удобный вариант работы что бы найти и протрассировать коммуникацию, когда нет исполнительной съёмки, внешних видимых отметок линий и в других сложных ситуациях.
