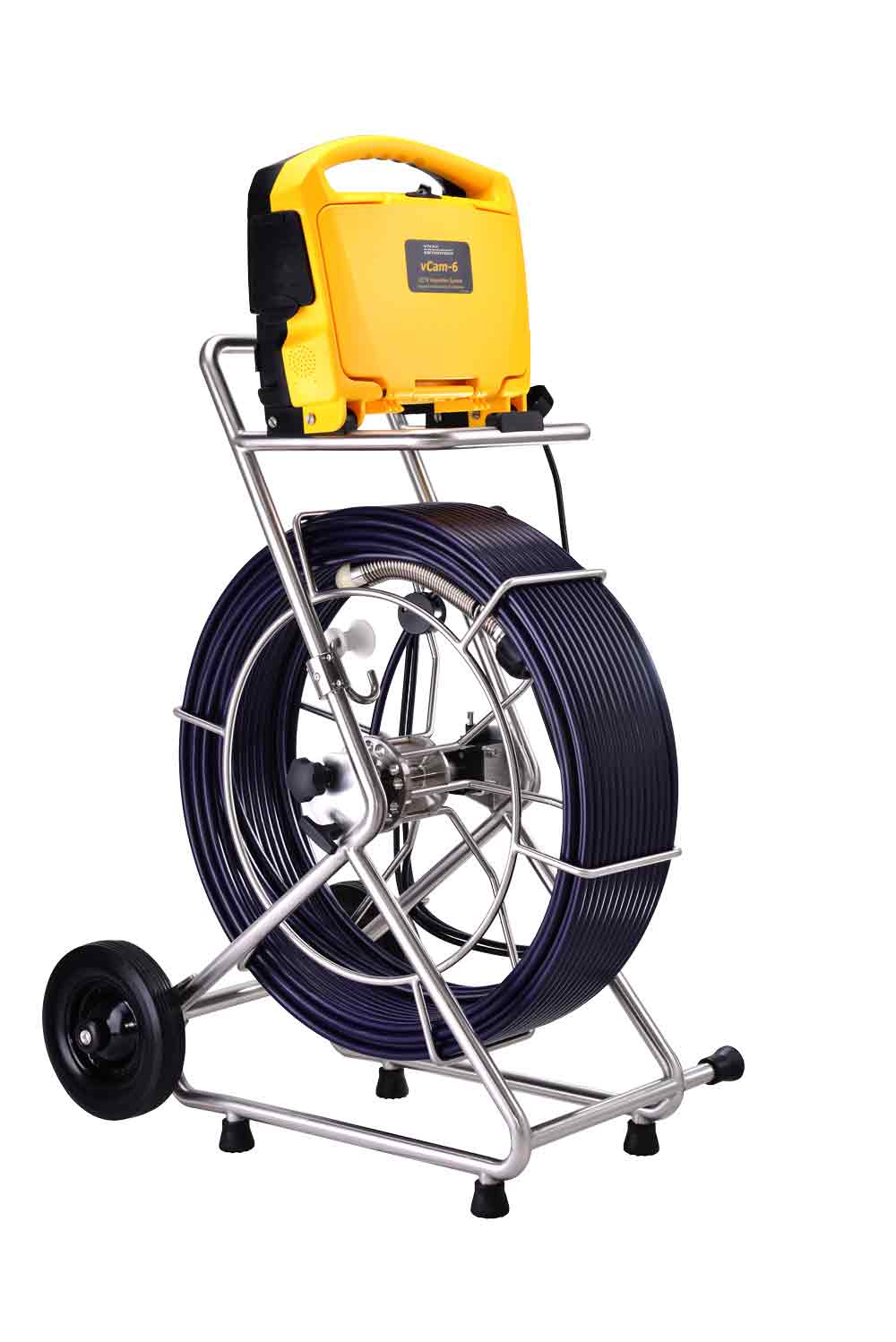

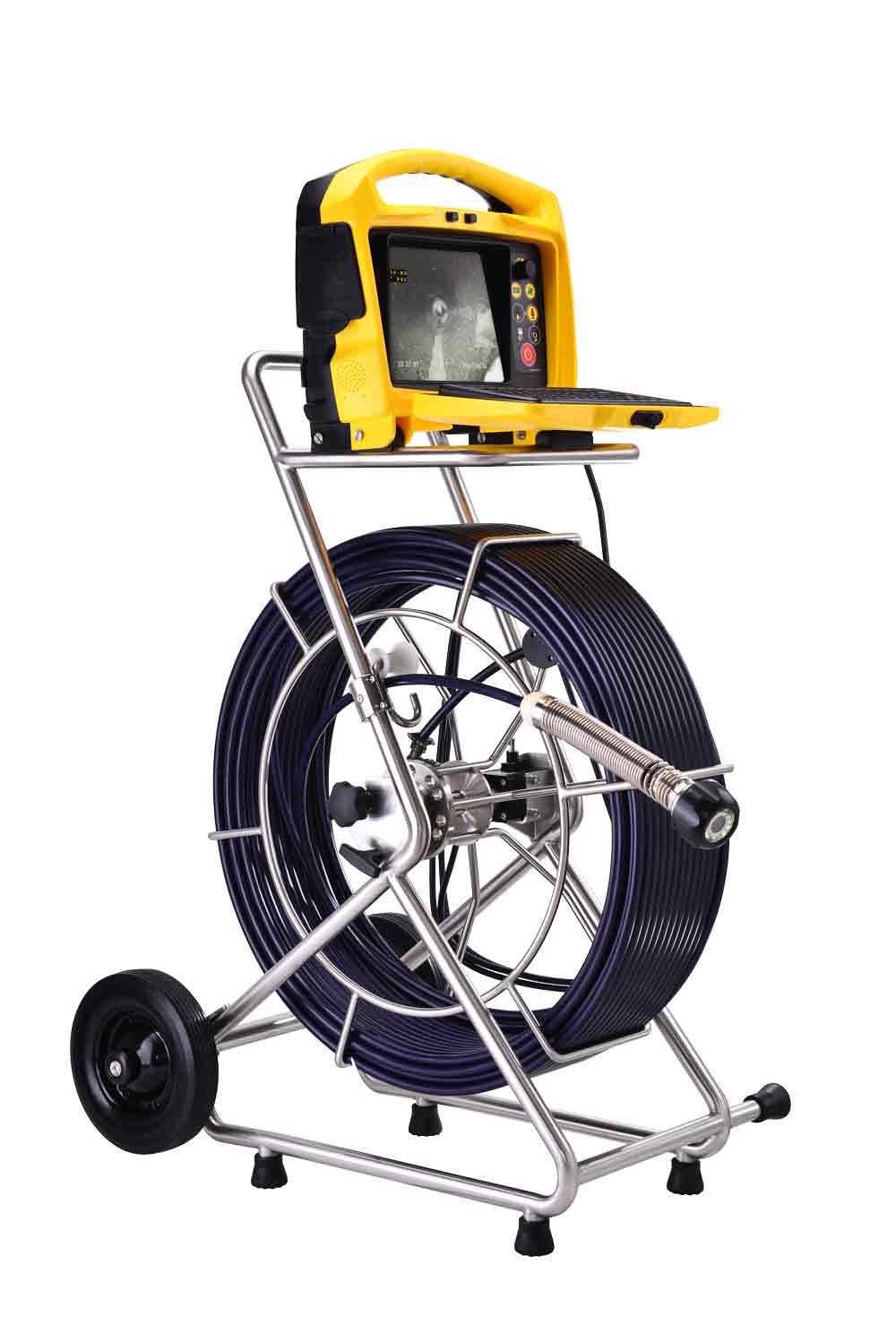

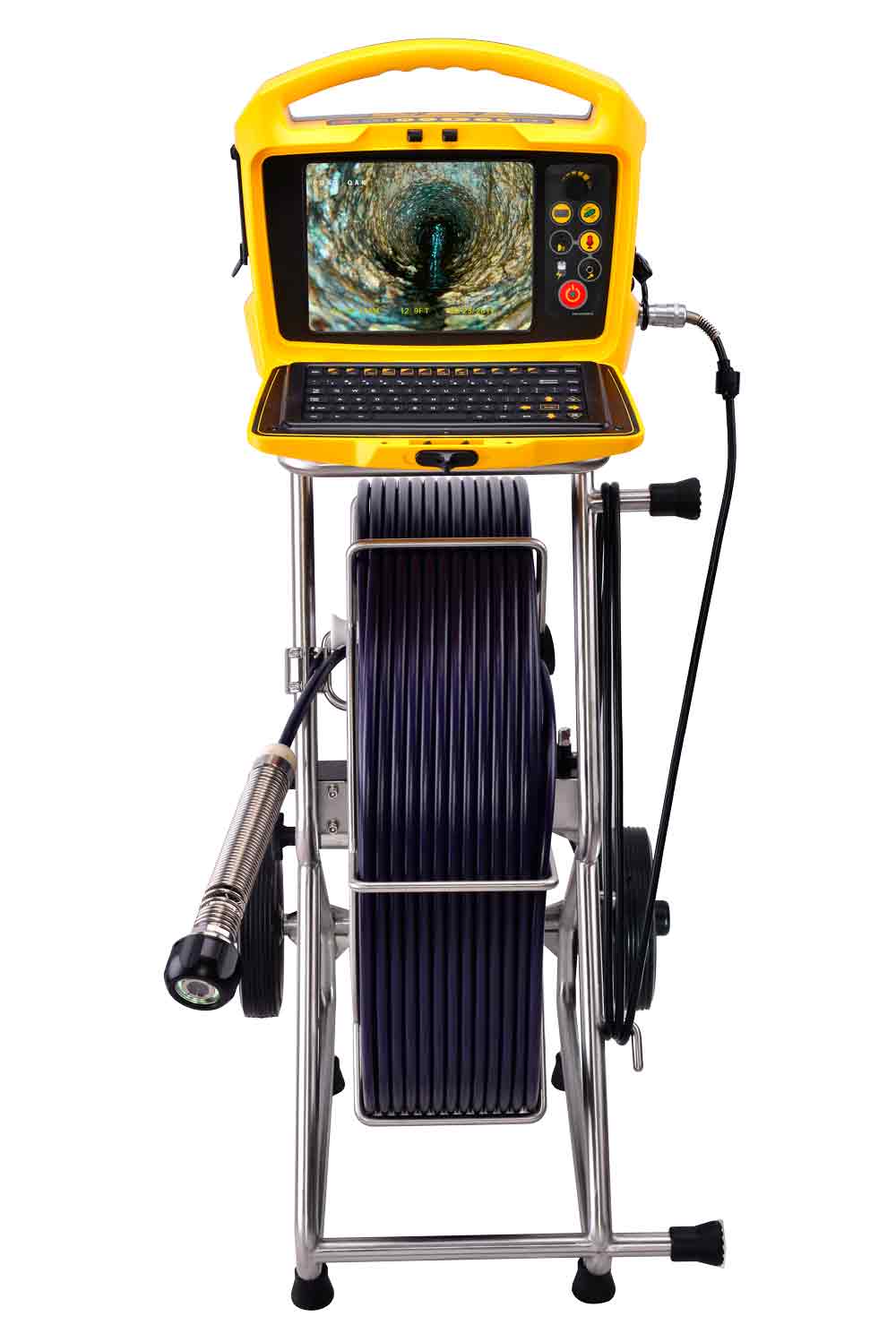

Телеинспекция (видеодиагностика) vCam-6 /120/D46-HD Vivax-Metrotech

Многофункциональная телеинспекционная система vCam-6 c HD-камерой диаметром 46 мм. и длиной кабеля 120 метров.

Подробнее

9 350 250 тенге/шт

Запрос коммерческого предложения

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

vCam-6

Данный инструмент предназначен для инспекции и цифровой видеозаписи, а также создания JPEG-изображений внутренней поверхности металлических и неметаллических труб малого диаметра, дренажей, кабельных каналов и воздуховодов. Наиболее типичное применение — инспекция канализационных ответвлений и сантехнических труб.

Видео и изображения JPEG отображаются на LCD-экране модуля управления и записываются на внутренний жёсткий диск, USB-накопитель или SD-карту.

Камера с автоподстройкой 1080p HD
Запись одним нажатием и захват изображений в формате JPEG
Встроенный жесткий диск на 1 ТБ
Работает от сети и аккумулятора с продолжительностью работы до 4 часов
9,7-дюймовый HD дисплей с возможностью просмотра при дневном свете
Нержавеющая сталь для катушки и головок камеры
Локализуемый зонд и отслеживаемый шнур
Мощный Wi-Fi и бесплатное приложение для стриминга

Многофункциональная телеинспекционная система камер vCam6-HD позволяет повысить эффективность и экономичность работы. Универсальная система vCam-6 для повседневного использования, отличающаяся высокими прочностью и надежностью, является отличным вариантом для водопроводчиков, подрядчиков, жилищных инспекторов, контролеров по обслуживанию домов или людей, которым нужно проверить внутреннее состояние труб или каналов.

С помощью vCam-6 можно получить четкое и детализированное видео высокого разрешения, к которому можно добавлять голосовые и текстовые комментарии, а также указывать глубину, дату и временные метки.

После обработки данное видео можно отправить клиенту. Для того чтобы систему можно было использовать в течение всего дня, данная система имеет аккумуляторные батареи, способные работать на протяжении 4 часов, и может быть заряжена на месте благодаря наличию кабелей питания постоянного и переменного тока.

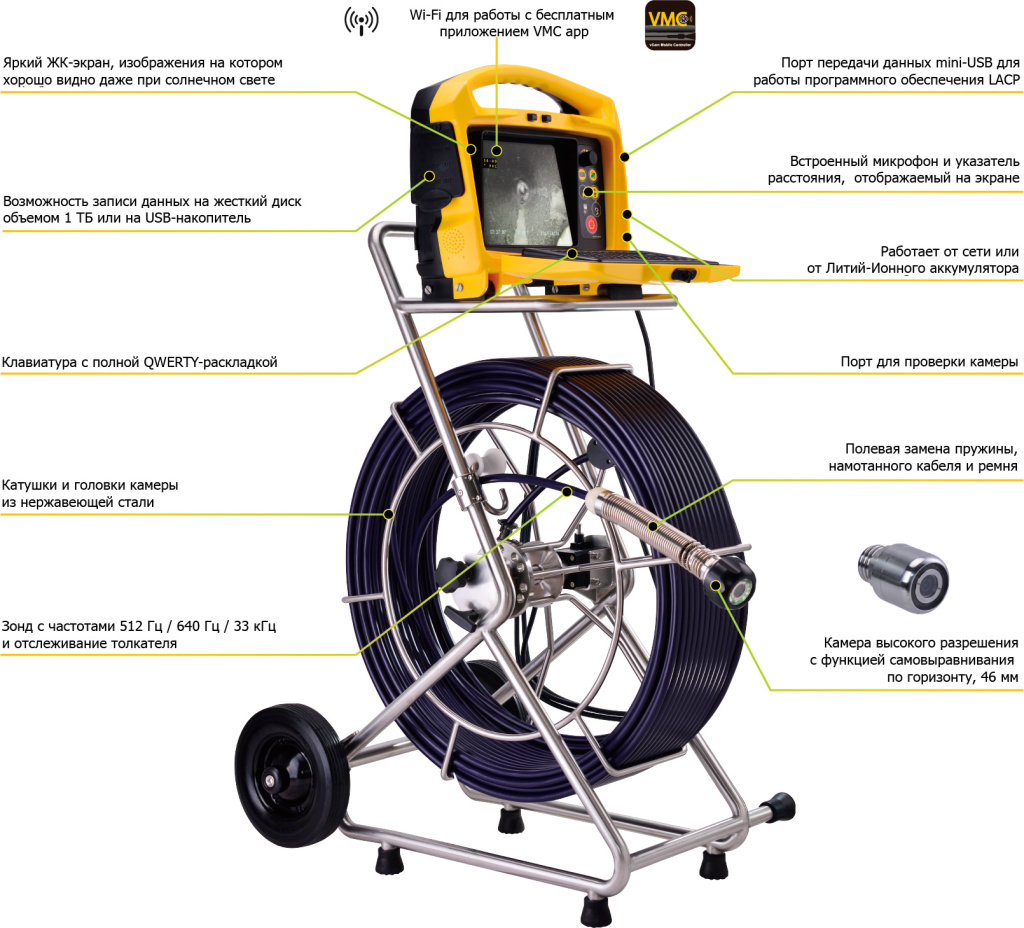

Система телеинспекции vCam-6 HD обладает следующими отличительными особенностями:

Головки камеры с поддержкой высокого разрешения 1080p;
Яркий ЖК-экран, изображения на котором хорошо видно даже при солнечном свете ;
Возможность записи данных на жесткий диск объемом 1 Тб или на USB-накопитель ;
Возможность работы от источников переменного тока / постоянного тока (благодаря наличию литий-ионных перезаряжаемых аккумуляторных батарей) ;
Аккумуляторные батареи, время работы: 4 часа;
Поддержка Wi-ﬁ с радиусом действия 45 м, специальное приложение для смартфона / планшета;
Аудио/видеоинтерфейс HDMI;
Порт передачи данных mini-USB для использования программного обеспечения LACP;
Встроенный микрофон и указатель расстояния, отображаемый на экране;
Фото и видеосъемка с помощью одного нажатия на кнопку;
Порт для испытания камеры;
Клавиатура с полной QWERTY-раскладкой;
Барабаны и головки камеры из нержавеющей стали;
Зонд с частотами 512 Гц / 640 Гц / 33 кГц и отслеживание толкателя;
Возможность использования пружины, намотанного кабеля и ремня на месте;
Сменная камера диаметром 46 мм. высокого разрешения с функцией самовыравнивания по горизонту.

Характеристики

Назначение	Устройство предназначено для осмотра и создания цифровых видеозаписей и JPEG-изображений внутреннего пространства металлических и неметаллических труб малого диаметра, дренажных систем, кабельных каналов и воздуховодов. Наиболее типичная область применения — инспекция канализационных отводов и сантехнических труб. Цифровое видео и изображения в формате JPEG отображаются на ЖК-экране модуля управления и записываются на внутренний жёсткий диск, USB-накопители или SD-карту.

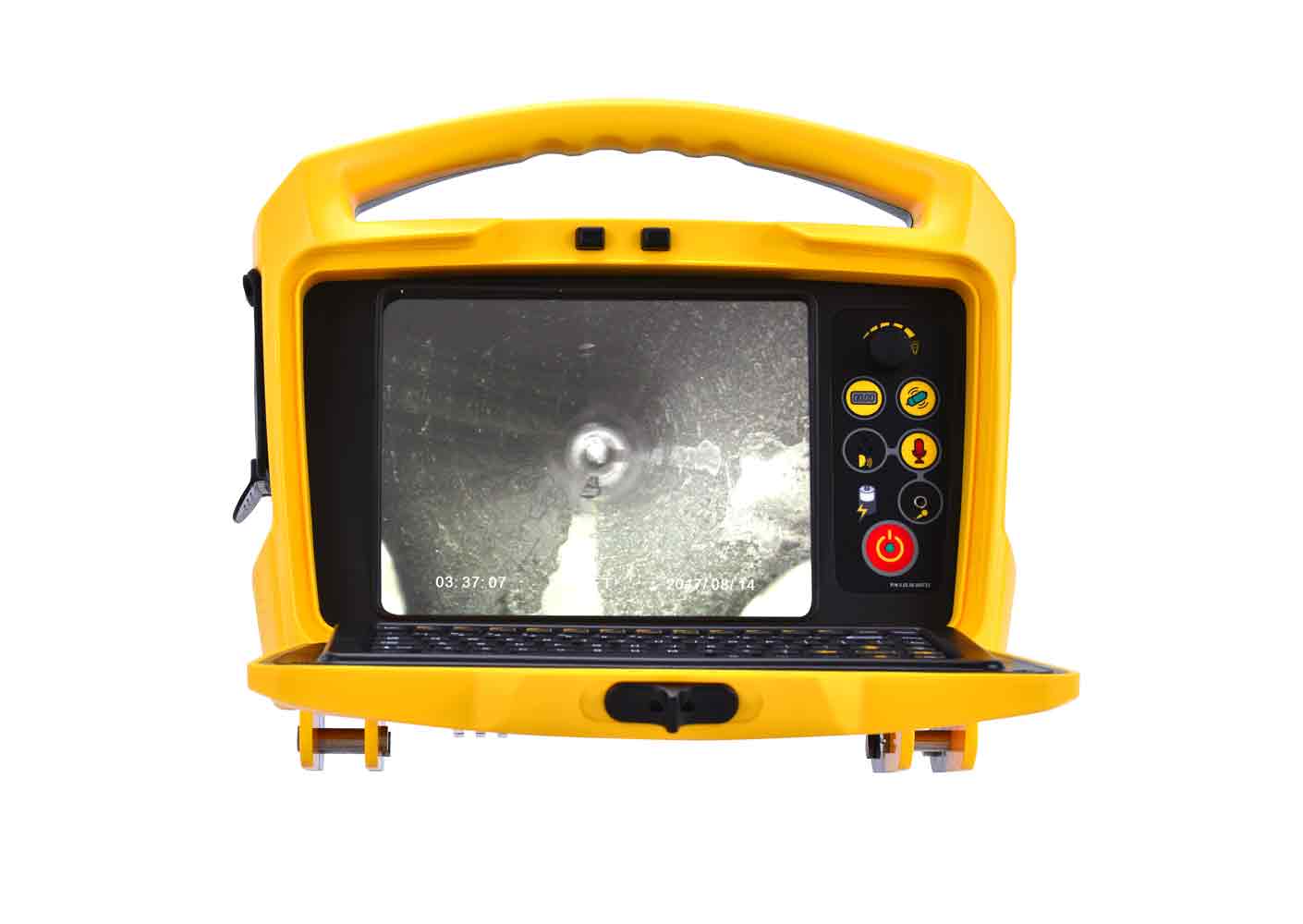

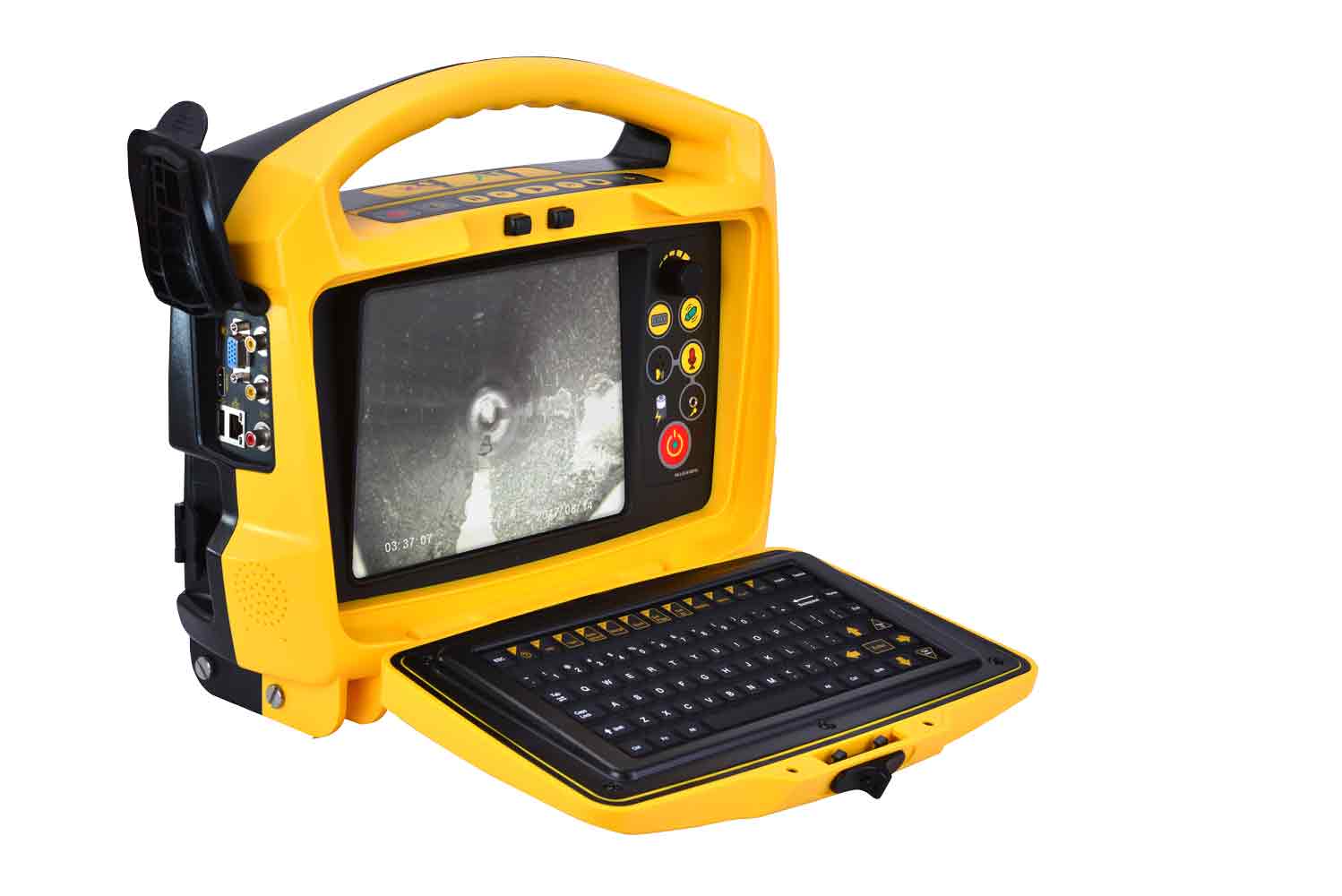

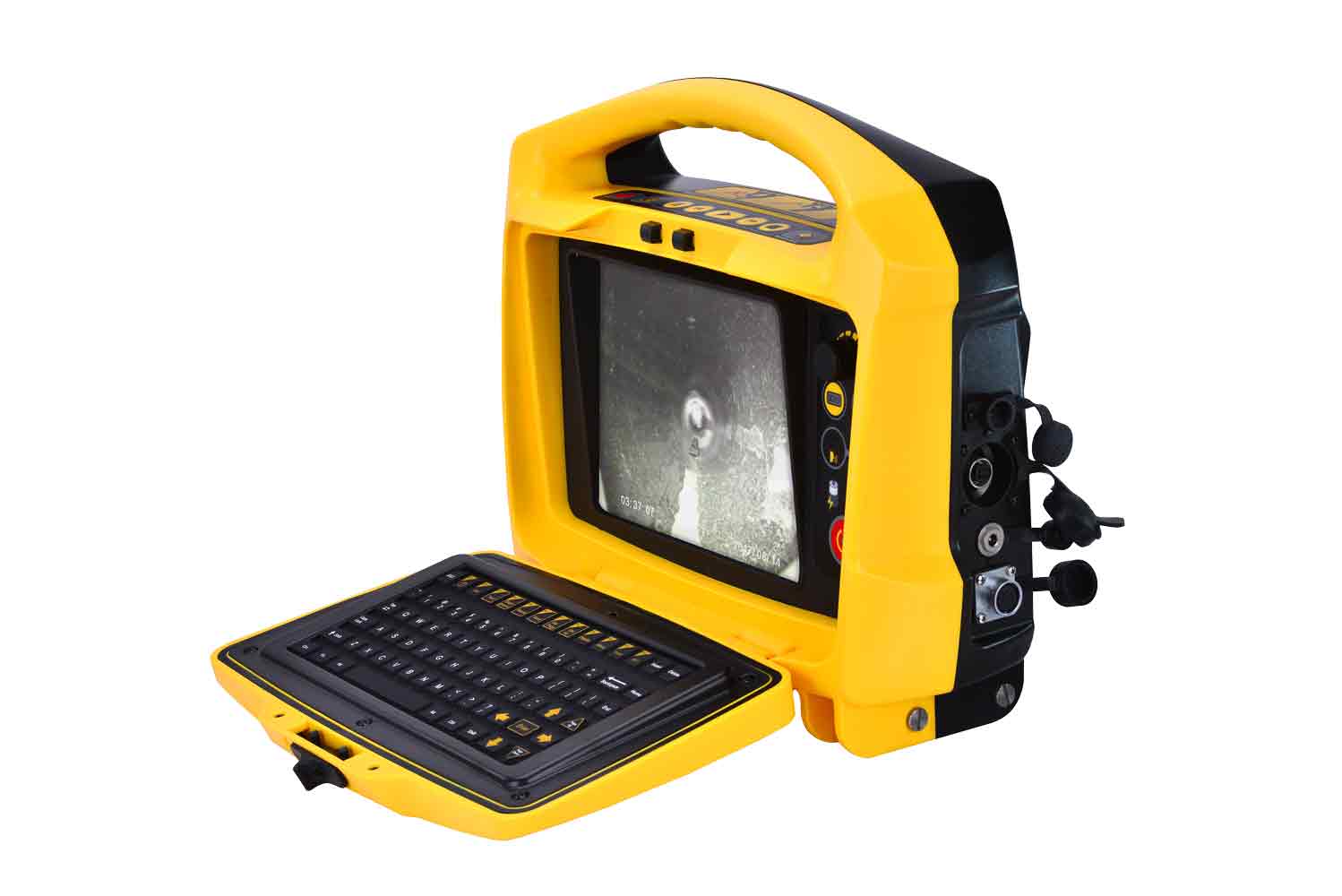

Блок управления vCam-6
Габариты	360 мм ( длина) x 150 мм (ширина) x 320 мм (высота)
Вес	5,5 кг.
Питание	Питание от сети переменного тока (AC): 100–240 В. Питание от сети обеспечивает работу устройства и зарядку встроенных аккумуляторов. Питание от источника постоянного тока (DC): 12 В DC. Внешний источник постоянного тока обеспечивает работу устройства и зарядку встроенных аккумуляторов.
Предохранитель	10 А – 250 В, стеклянный, быстродействующий
Внутреннее хранилище данных	Жёсткий диск на 1 ТБ
Внешние носители данных	USB-порт — поддержка съёмных USB 2.0 накопителей объёмом до 128 ГБ Слот SD-карты — поддержка съёмных SD-карт класса 10 объёмом до 32 ГБ
Форматы файлов	Видео MP4 (1920 × 1080) (PAL или NTSC) Фотоснимки JPEG (1920 × 1080, 96 dpi)
Экран	9,7" (24 см) HD-дисплей, читаемый при дневном освещении (1024 × 768), диагональ Опция сенсорного экрана
Условия эксплуатации	Влагозащита по классу IP54 (IEC 60529 — защита от лёгкого дождя) (крышка закрыта) Ударопрочность (IEC 60068-2-31) (крышка закрыта)
Диапазон температур	Хранение: −20 °C … +70 °C Эксплуатация: −10 °C … +50 °C
Аккумулятор	Встроенный перезаряжаемый литий-ионный аккумулятор.
Время работы от аккумулятора	Встроенные перезаряжаемые литий-ионные аккумуляторы Время полной зарядки — около 6 часов Время работы: обычно около 4 часов с включённым зондом и до 6 часов с выключенным зондом (при температуре 70 °F / 21 °C и включённой подсветке экрана) Расчётное количество циклов перезарядки — около 500. Срок службы аккумулятора зависит от температуры эксплуатации.
Индикаторы аккумулятора	Кнопка питания выполняет функцию индикатора зарядки: во время зарядки она светится красным цветом, при полной зарядке — зелёным Значок аккумулятора в строке состояния ЖК-экрана отображает уровень заряда и текущий источник питания
Крепление	Устанавливается непосредственно сверху на катушку стандартного размера Type-CP
Операционная система	Программное обеспечение может обновляться через USB-порт. Файлы обновлений доступны на веб-сайте Vivax-Metrotech, у местного дистрибьютора или напрямую у производителя.
Элементы управления
Регулятор яркости светодиодов камеры	Переменный регулятор на передней панели для настройки яркости светодиодов камеры
Счётчик расстояния	Кнопка на передней панели для обнуления показаний счётчика расстояния. *Показания счётчика расстояния на ЖК-экране предназначены только для приблизительной оценки. Всегда следует проявлять осторожность и определять точное положение камеры с помощью зонда или трассоискателя.
Управление зондом	Кнопка на передней панели активирует зонд и переключает рабочие частоты
Управление микрофоном	Кнопка на передней панели включает и выключает встроенный и внешний микрофон При активном микрофоне кнопка светится красным цветом, а значок микрофона отображается в строке состояния ЖК-экрана
Включение / выключение питания	Кнопка на передней панели включает и выключает устройство При включении кнопка светится красным цветом, и соответствующий значок отображается в строке состояния ЖК-экрана
Управление записью	Кнопка на передней панели: первое нажатие — начало записи, повторное нажатие — остановка записи Во время записи кнопка светится красным цветом, а в строке состояния ЖК-экрана отображается мигающий значок
Съёмка изображения	Нажатие кнопки на верхней панели сохраняет изображение на носитель по умолчанию В строке состояния ЖК-экрана кратковременно мигает значок JPEG, подтверждая сохранение изображения
Управление воспроизведением видео	Кнопки на верхней панели для паузы, перемотки назад/вперёд, воспроизведения и остановки В строке состояния ЖК-экрана отображаются значки активных функций
Цифровое увеличение (Zoom)	Кнопка на верхней панели. Последовательное нажатие переключает режимы: увеличение ×4 → выкл. При активации увеличения на ЖК-экране появляется перемещаемое окно. Для выбора области увеличения используйте клавиши влево/вправо/вверх/вниз
Экранное меню (OSD)	Нажатие клавиши F2 выводит экранное меню с отображением времени, даты и счётчика расстояния в нижней части экрана. Повторное нажатие перемещает меню в верхнюю часть экрана, последующее нажатие отключает OSD
Wi-Fi	Радиус действия Wi-Fi — до 45 метров для работы с приложением потоковой передачи и записи данных
Клавиатура	Специальная клавиатура QWERTY с защитой от брызг с функциональными клавишами, пронумерованными от F1 до F12, и специальной маркировкой функций.
Назначение и функции разъёмов
Аудио и видео	RCA-разъёмы: цветовая маркировка, стандартные гнёзда для выхода видео, входа видео и выхода аудио VGA-порт: 15-контактный разъём DE-15 для подключения внешних мониторов HDMI-порт: для подключения к HD-мониторам, ЖК-дисплеям и телевизорам
Микрофон	Стандартный гнездовой разъём 3,5 мм.
Медиа-разъёмы	USB 2.0 и SD (Secure Digital) Поддержка USB-накопителей до 128 ГБ и SD-карт класса 10 до 32 ГБ
Питание от сети (AC)	Защёлкивающийся заземлённый разъём 100–240 Вольт
Порт передачи данных	Мини-USB для работы с программным обеспечением сторонних производителей (LACP)
Тестовый разъём камеры	4-контактное гнездо с ключом для проверки изображения камеры и работы светодиодов
Питание постоянного тока (DC)	Круглый 1-контактный разъём для подключения кабеля 12 Вольт DC
Соединение катушки	9-контактное гнездо с ключом и фиксатором для кабеля соединения катушек

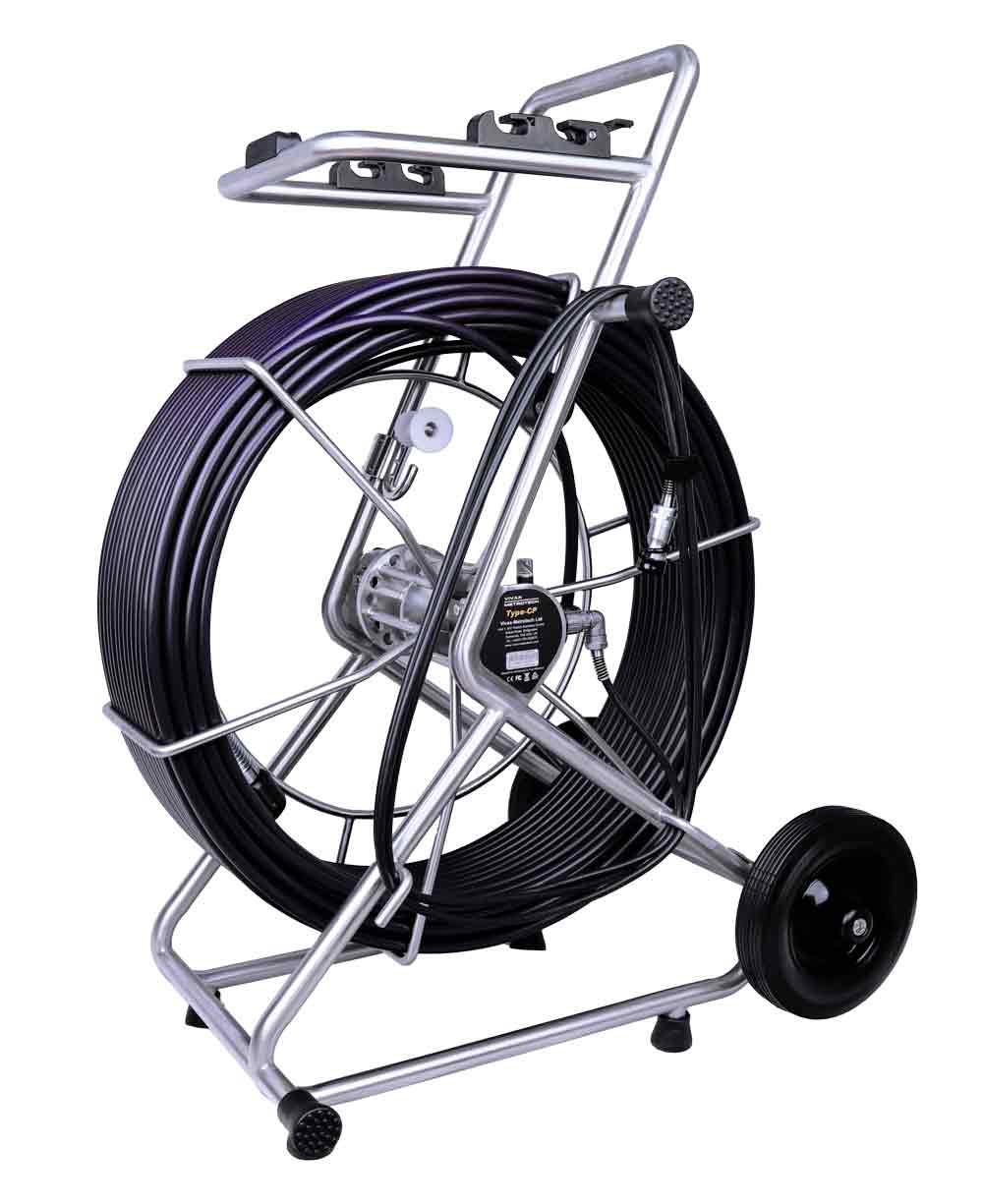

Катушка стандартного типа Type-CP
Толкательный прут (Pushrod)	Стеклопластиковый прут с проводниками и коаксиальным кабелем в оболочке из полиэтилена высокой плотности
Длина прута	120 метров
Диаметр прута	12 мм.
Минимальная разрывная нагрузка	1800 кг.
Радиус изгиба	Примерно 40-кратный диаметр прута; минимальный радиус изгиба — примерно 5,5" (139 мм.)
Частоты зонда	512 Гц, 640 Гц или 33 кГц, выбираются и устанавливаются по умолчанию в меню настройки модуля управления
Выходная мощность зонда / Дальность обнаружения	Выходная мощность 5 Вт, обеспечиваемая модулем управления. Глубина обнаружения до 12 футов (4 м.).
Отслеживание прута	Вывод для подключения внешнего передатчика для обнаружения коммуникаций. При подключении и включении можно отслеживать весь прут с помощью локатора подземных коммуникаций
Концевые пружины	Сменяемые на месте спиральные кабели, шнуры и пружины
Счётчик расстояния	Драйвер энкодера с точностью до 0,1 метра
Габариты катушки	710 мм. (Д) × 500 мм. (Ш) × 910 мм.
Вес	36 кг.
Условия эксплуатации	Влагозащита по классу IP54
Конструкция	Каркас из нержавеющей стали с нержавеющей фурнитурой
Тормоз / фиксация	Фрикционный тормоз с ручной затяжкой для замедления вращения катушки; рычаг тормоза push/pull для блокировки катушки.

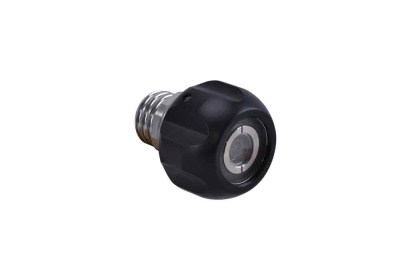

D46-HD — самовыравнивающаяся цветная камера, диаметром 46 мм.
Применение	Используется с катушкой Type-CP для труб диаметром от 4 до 8 дюймов (101–203 мм)
Разрешение	1080P
Активные пиксели	NTSC: 1920 × 1080 (30 к/с) PAL: 1920 × 1080 (25 к/с)
Точка фокусировки	20 см.
Диафрагма / угол обзора	96°
Светочувствительность	0,01 люкс
Освещение	44,02 люмен
Автовыравнивание	Конструкция с консольным самовыравниванием
Конструкция корпуса	Корпус из нержавеющей стали с царапиноустойчивой сапфировой линзой
Условия эксплуатации	Водонепроницаемость до давления 11 бар
Диапазон температур	Хранение: −20 °C … +70 °C Эксплуатация: −10 °C … +50 °C
Габариты при установке	Без стандартного скольжения: 46 мм. (диаметр) ×50,5 мм. (длина) С установленными стандартными салазками для скольжения: диаметр 61,2 мм.
Общие габариты	Без стандартного скольжения: 46 мм. (диаметр) ×68,4 мм. (длина) С установленным стандартными салазками для скольжения: диаметр - 61,2 мм.
Вес	330 грамм

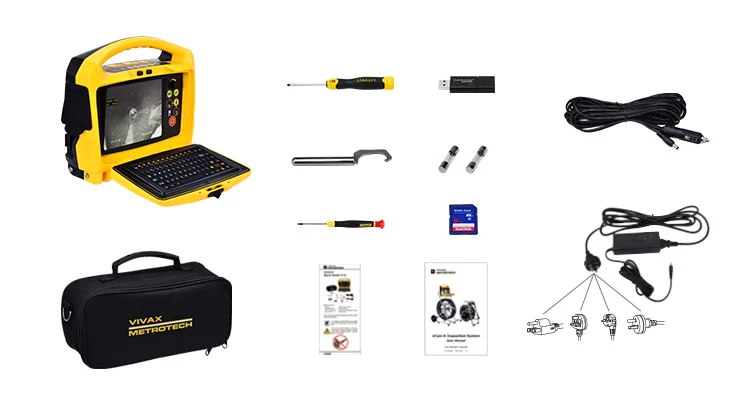

Комплектация

Модуль управления vCam6-HD;
Катушка (Type-CP) из нержавеющая стали с длиной прута 120 метров и пружинным узлом;
Кабель соединения катушек;
Пластиковая втулка для ввода кабеля;
Модульная головка камеры, D46-HD (Ø 46 мм.) с разрешением 1080р и функцией самовыравнивания;
Направляющие салазки скольжения для головки камеры;
Кабель питания 12 Вольт DC;
Кабель питания 220 Вольт AC;
Сумка для инструментов;
Плоская отвёртка;
Инструмент для снятия камеры;
USB-накопитель;
Предохранитель 10 А (2 шт.);
SD-карта;
Руководство по эксплуатации на русском языке.
