Телеинспекция (видеодиагностика) vCamMX-2 /45/D18-HD Vivax-Metrotech

Мини-инспекционная система vCamMX-2 «все в одном» c HD-камерой диаметром 18 мм. и длиной кабеля 45 метров.

Подробнее

4 810 460 тенге/шт

Запрос коммерческого предложения

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Телеинспекция Vivax-Metrotech vCamMX-2+

Ключевые особенности системы телеинспекции vCamMX-2+

Переименование файлов;
Восьмидюймовый ЖК-экран, хорошо видимый при дневном свете;
Зонд мощностью 1 Вт. с частотами 512 Гц, 640 Гц и 33 кГц;
Трассируемый проталкивающий кабель;
Запись одним нажатием на USB-накопитель;
Двукратный цифровой зум для детального просмотра;
Работа от сети переменного/постоянного тока со встроенной перезаряжаемой батареей;
Аудиокомментирование через встроенный микрофон;
Многоцветный экранный дисплей с отображением положения (расстояние, дата и время).

Система видеоинспекции vCamMX-2+ разработана для применения в узких каналах, включая внутренние дренажные линии, бытовую сантехнику, трассы диаметром до четырех дюймов.

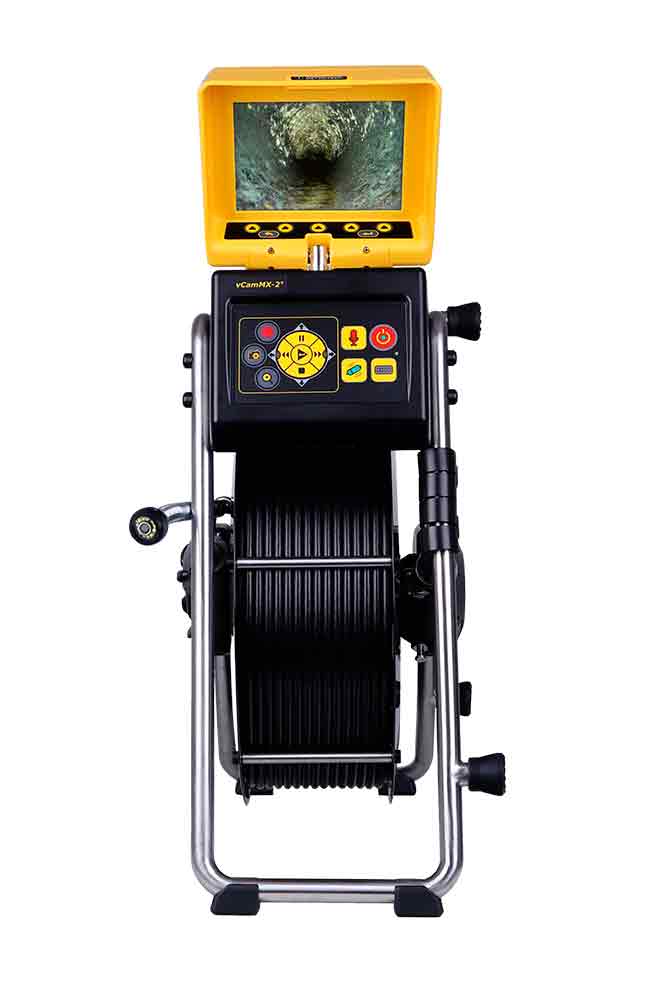

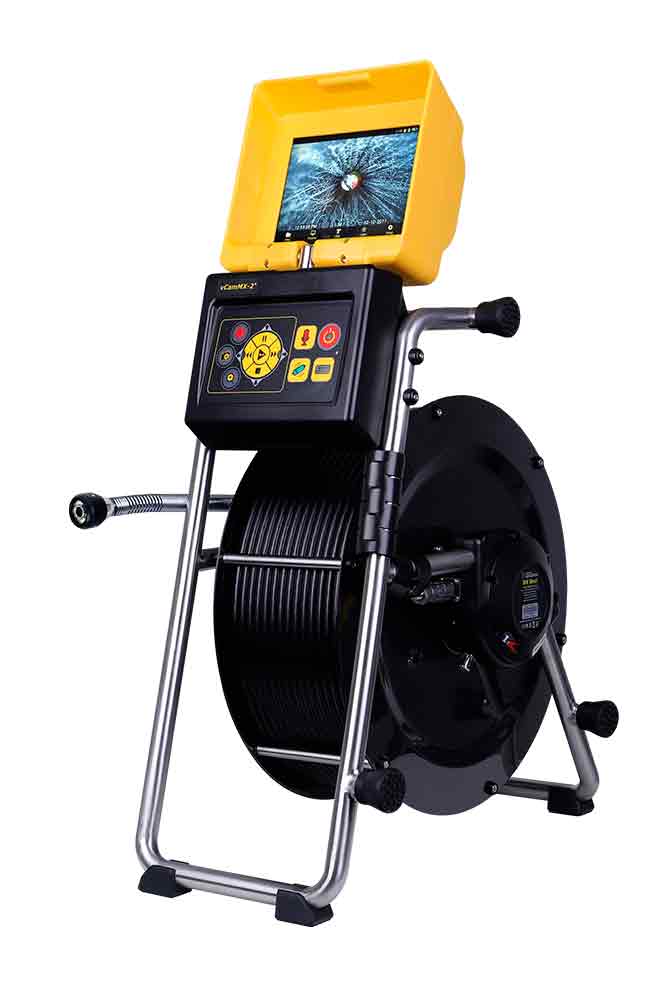

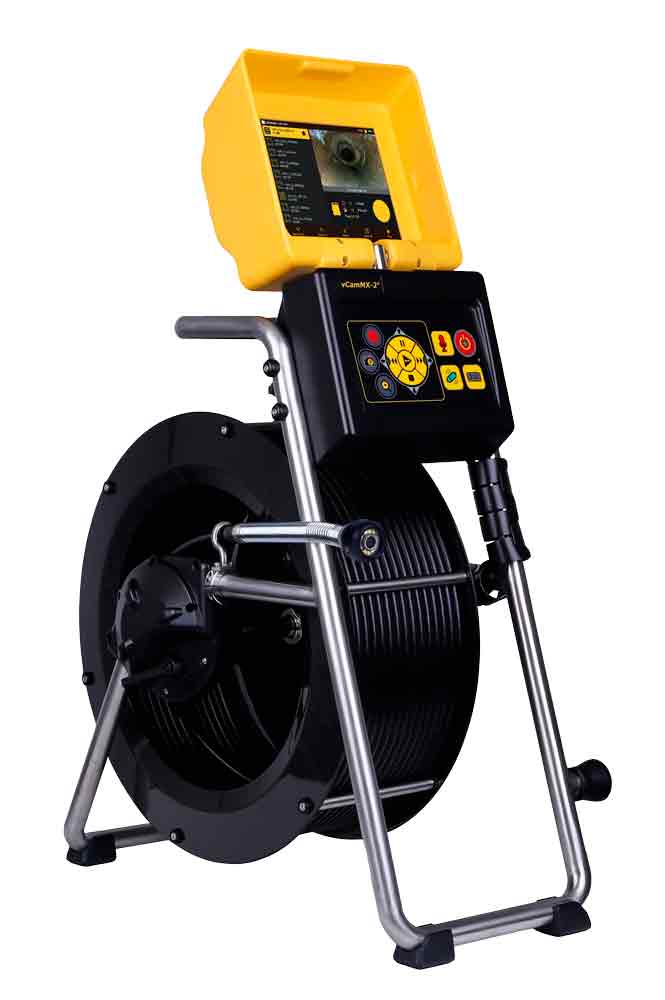

Мини-инспекционная система vCamMX-2+ «все в одном» позволяет гибко охватить целый ряд задач, включая внутренние дренажные линии, бытовую сантехнику, внутренние коммерческие линии и вторичные трассы диаметром до четырех дюймов. Модуль управления vCamMX-2+ разработан и изготовлен с учетом потребностей подрядчиков и применением новейших технологий обработки изображений и записи. Корпус камеры изготовлен из прочного ABS-пластика, рама из нержавеющей стали специально предназначена для эксплуатации в жестких условиях.

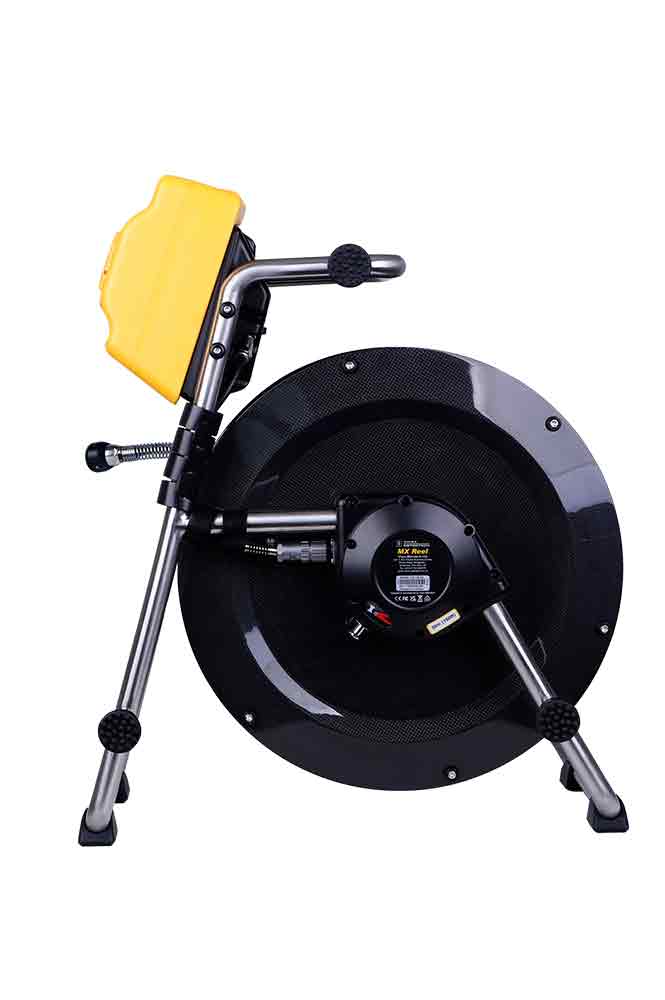

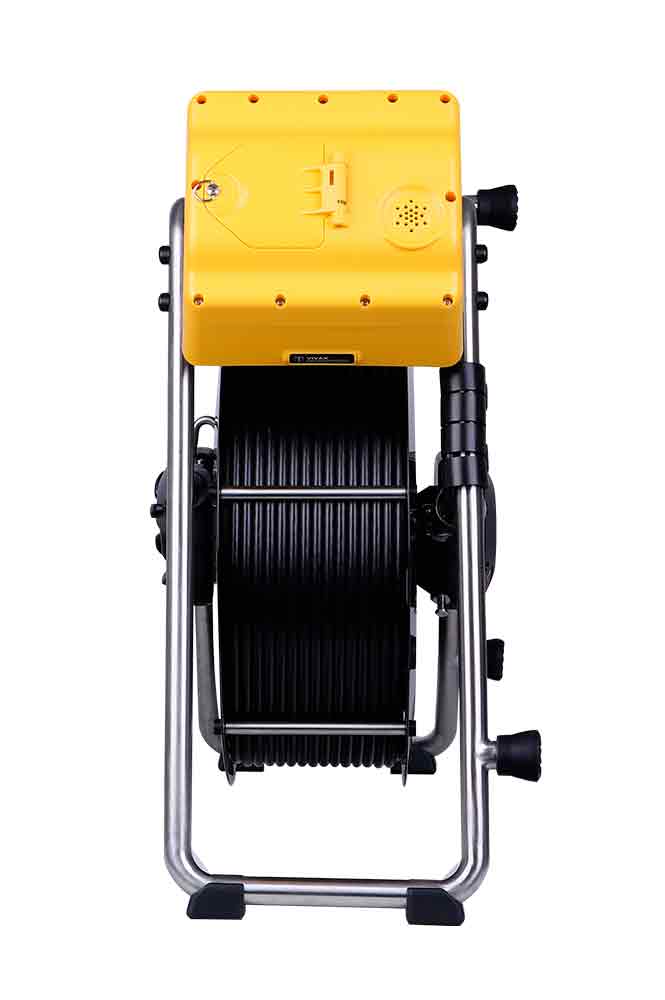

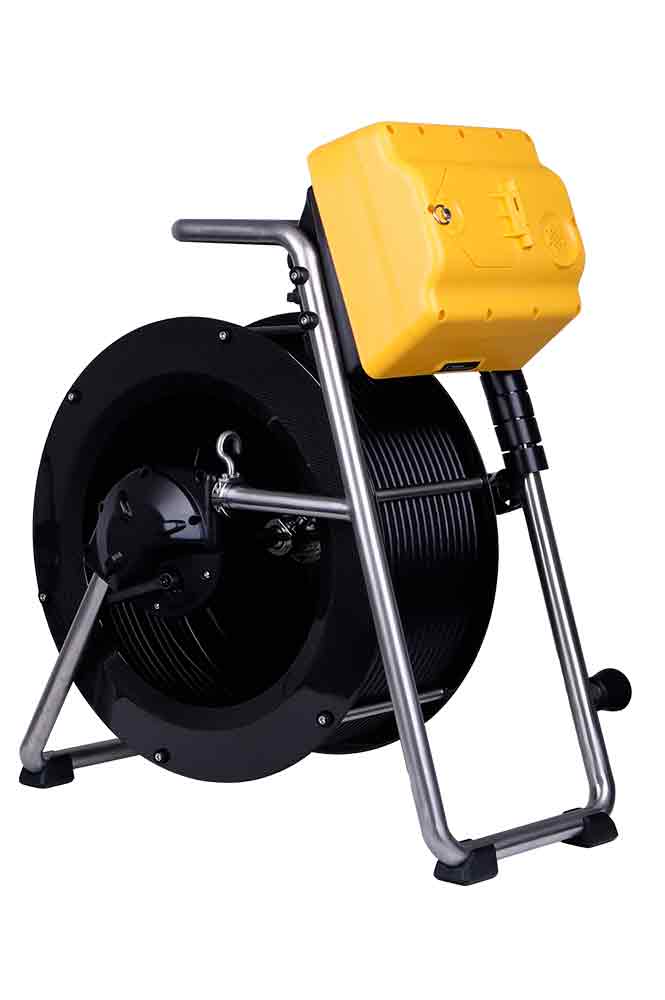

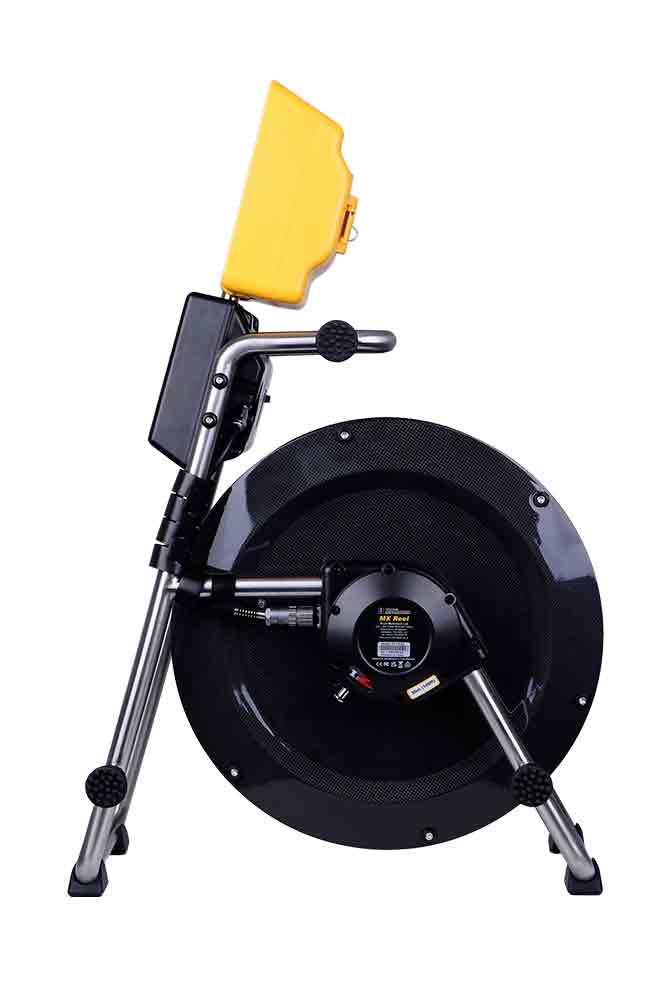

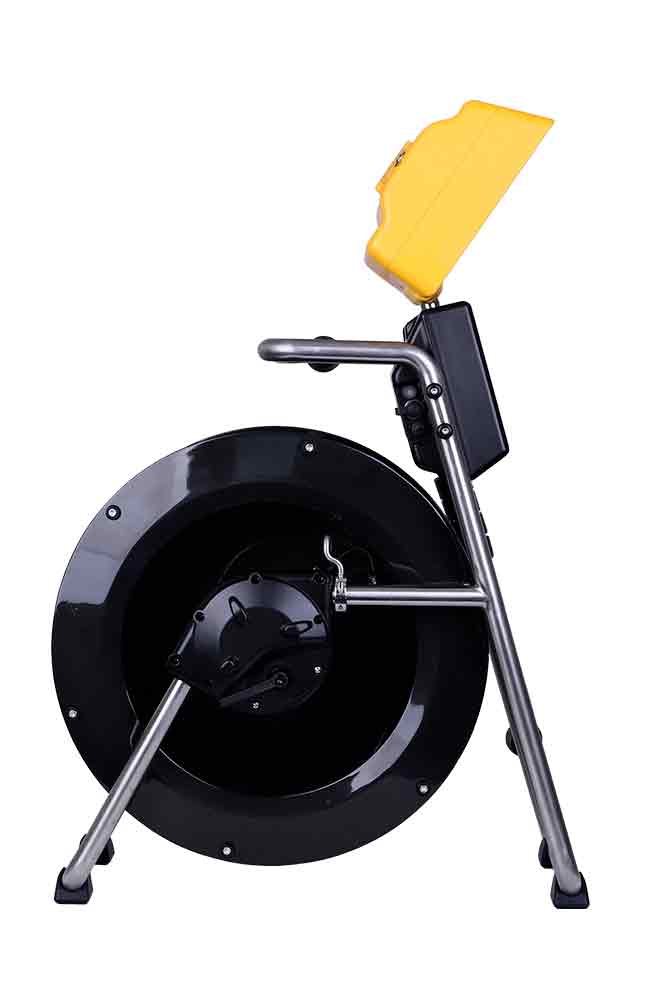

Катушки Type-MX изготовлены из нержавеющей стали с легким прочным барабаном из углеродного волокна. Поворотный ЖК-дисплей можно использовать в вертикальном или горизонтальном положении в условиях ограниченного пространства. Это позволяет легко использовать систему для инспекции вентиляционных систем зданий, на крышах, в транспортных средствах. Благодаря встроенному трехчастотному зонду можно легко проследить трассу с помощью универсального локатора.

Видеоинспекция Vivax-Metrotech vCamMX-2+ поддерживает две сменные высокочёткие камеры. Бесплатное приложение vCam Mobile Controller позволяет подключаться к планшету или телефону для записи и мгновенного обмена файлами.

Характеристики

Назначение	Инструмент для инспекции и создания цифровых видеозаписей и изображений в формате JPEG внутренней поверхности труб малого диаметра, кабельных каналов и воздуховодов. Наиболее типичное применение — проверка канализационных отводов и систем водоснабжения и канализации.
Блок управления vCamMX-2+
Габариты	360 мм ( длина) x 150 мм (ширина) x 320 мм (высота)
Вес	3 кг.
Питание	Питание постоянным током (DC): внешний источник питания 12 В. обеспечивает работу устройства и зарядку встроенных аккумуляторов.
Предохранитель	10 А – 250 В, стеклянный, быстродействующий
Хранение данных	USB-порт — поддержка съёмных USB-накопителей объёмом до 128 ГБ. Слот для SD-карты — поддержка съёмных SD-карт Class 10 объёмом до 64 ГБ.
Форматы файлов	Видео в формате MP4 Фотоснимки в формате JPEG
Экран	8” (20 см) TFT LCD, хорошо видимый при дневном свете (800×600), измерение по диагонали
Условия эксплуатации	Влагозащита по классу IP65 (IEC 60529 — защита от лёгкого дождя) при закрытой крышке; Ударопрочность (IEC 60068-2-31)при закрытой крышке.
Диапазон температур	Хранение: −20 °C … +70 °C Эксплуатация: −10 °C … +50 °C
Аккумулятор	Встроенный перезаряжаемый литий-ионный аккумулятор.
Время работы от аккумулятора	Встроенные перезаряжаемые литий-ионные аккумуляторы Время полной зарядки — около 6 часов Время работы: обычно около 8 часов с включённым зондом и до 9 часов с выключенным зондом (при температуре 21 °C и полной яркости подсветки Расчётное количество циклов перезарядки — около 500. Срок службы аккумулятора зависит от температуры эксплуатации.
Индикаторы аккумулятора	Индикатор зарядки на левой боковой панели светится красным во время зарядки и зелёным при полной зарядке Значок батареи в строке состояния отображает уровень заряда и текущий источник питания
Монтаж	Блок управления постоянно закреплён на раме барабана Type-MX
Операционная система	Программное обеспечение может обновляться через USB-порт. Файлы обновлений доступны на веб-сайте Vivax-Metrotech, у местного дистрибьютора или напрямую у производителя.
Элементы управления
Регулятор яркости светодиодов камеры	Кнопка на передней панели для регулировки яркости светодиодов камеры.
Счётчик расстояния	Кнопка на передней панели для обнуления счётчика расстояния* Примерная длина выдвинутого проталкивающего кабеля отображается на ЖК-экране в футах или метрах с возможностью отображения на фотографиях и в записанном видео. *Отображаемое на ЖК-экране расстояние носит ориентировочный характер. Точное местоположение камеры следует определять с осторожностью с использованием зонда или трассоискателя труб и кабелей.
Работа с зондом	Кнопка на передней панели включает зонд, переключает доступные частоты и затем выключает его. При активации кнопка светится зелёным, а значок зонда отображается в строке состояния на ЖК-экране.
Управление микрофоном	Кнопка на передней панели включает и выключает встроенный микрофон; При активном микрофоне кнопка светится красным цветом, а значок микрофона отображается в строке состояния на ЖК-экране.
Включение / выключение питания	Кнопка на передней панели включает и выключает устройство; Кнопка светится зелёным, а значок батареи в строке состояния ЖК-экрана отображает уровень заряда и источник питания
Управление записью	Кнопка на передней панели: первое нажатие — начало записи, повторное нажатие — остановка записи; Во время записи кнопка светится красным цветом, а в строке состояния ЖК-экрана мигает соответствующий значок.
Съёмка изображения	Нажмите кнопку на передней панели — изображение сохраняется на USB-накопитель На ЖК-экране мигает значок JPEG, подтверждая сохранение снимка
Управление воспроизведением видео	Кнопки на передней панели: пауза, перемотка назад/вперёд, воспроизведение и остановка В строке состояния отображаются значки активной функции
Цифровое увеличение (Zoom)	Кнопка на передней панели переключает режим увеличения 2× и затем отключает его
Экранное отображение (OSD)	Отображает системное время, дату и расстояние выдвинутого кабеля; Возможность размещения OSD в верхней части экрана, в нижней части или отключения; Возможность выбора цвета OSD: чёрный, белый, зелёный или жёлтый
Wi-Fi	Радиус действия Wi-Fi до 10 м. для работы с приложением VMC на планшете/смартфоне для потоковой передачи и записи видео.
Текстовые комментарии (наложение текста)	Использование экранной клавиатуры для добавления текстовых комментариев; Сохранение неограниченного количества страниц комментариев; Возможность подключения USB-клавиатуры или беспроводного USB-адаптера клавиатуры; Добавление текста на экран с помощью приложения vCam Mobile Controller.
Назначение и функции разъёмов
Видеовыход	Цветокодированный стандартный разъём RCA (гнездо) для вывода видео Вывод видео с OSD через порт mini-USB
Микрофон	Встроенный микрофон расположен в верхней центральной части ЖК-экрана.
Медиа-разъёмы	USB 2.0 и SD (Secure Digital) Поддержка USB-накопителей до 128 ГБ и SD-карт класса 10 до 64 ГБ.
Питание постоянного тока (DC)	Круглый 1-контактный штекерный разъём 12 В для подключения кабеля питания постоянного тока.
Мини катушка типа Type-MX
Конструкция проталкивающего кабеля	Стеклопластиковый стержень с проводниками и коаксиальным кабелем в оболочке из полиэтилена высокой плотности (HDPE).
Длина проталкивающего кабеля	45 метров
Диаметр проталкивающего кабеля	10 мм.
Минимальная разрывная нагрузка	1800 кг.
Радиус изгиба	Примерно в 40 раз больше диаметра проталкивающего кабеля; Минимальный радиус изгиба — около 75 мм.
Частоты зонда	33 кГц., 512 Гц. и 640 Гц. (выбираются при настройке функций блока управления).
Выходная мощность зонда / Дальность обнаружения	Выходная мощность 1 Вт., обеспечиваемая модулем управления. Глубина обнаружения до 4 м.
Отслеживание прута	Стойка барабана предназначена для подключения внешнего передатчика для поиска подземных коммуникаций. При подключении и подаче сигнала вся длина pushrod может быть отслежена с помощью трассоискателя подземных коммуникаций.
Пружинный наконечник	Обслуживаемый в полевых условиях узел, состоящий из пружины, витого кабеля и страховочного шнура.
Счётчик расстояния	Энкодер обеспечивает точность измерения до 0,1 метра.
Габариты катушки	531 мм. (Д) × 322 мм. (Ш) × 570 мм.
Вес	17 кг.
Условия эксплуатации	Влагозащита по классу IP65
Конструкция	Трубчатая рама из нержавеющей стали с барабаном для проталкивающего кабеля из углеродного волокна.
Торможение / фиксация	Ручная регулировка фрикционного тормоза замедляет вращение корзины pushrod Перемещение тормозного рычага влево/вправо блокирует или разблокирует барабан pushrod
Камера D18-HD (18 мм.), фиксированное положение
Применение	Используется с системой vCam Drain для труб диаметром от 38 мм. до 75 мм.
Разрешение	720P
Точка фокусировки	13 см.
Диафрагма / угол обзора	90°
Освещение	69 люмен, измерено на расстоянии 1 м. в 4-дюймовой чугунной трубе.
Автовыравнивание	Отсутствует — фиксированная камера без функции выравнивания.
Конструкция корпуса	Корпус из нержавеющей стали с устойчивой к царапинам сапфировой линзой.
Условия эксплуатации	Водонепроницаемость до давления 11 бар
Диапазон температур	Хранение: −20 °C … +70 °C Эксплуатация: −10 °C … +50 °C
Габариты (установленная камера)	Без стандартного скользящего упора: 0,73” (диам.) × 0,71” (дл.) / 18,6 мм × 18,1 мм Со стандартным скользящим упором: 1,0” (диам.) × 0,73” (дл.) / 25,6 мм × 18,6 мм
Вес	Без стандартного скользящего упора: 0,013 кг. С стандартным скользящим упором: 0,016 кг.
