Телеинспекция (видеодиагностика) vCamDrain-30-18HD Vivax-Metrotech
Артикул:
VCD-100A-D18HD-EU
Камера диаметром 18 мм. Проталкивающий кабель длиной 30 метр. Проталкивающий кабель диаметром 9 мм.
Подробнее
2 548 000 тенге/шт
Запрос коммерческого предложения
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Видеоинспекция vCamDrain
Компоненты системы
- Головка камеры: 18 мм., фиксированное положение;
- Осмотр труб диаметром 40–75 мм.;
- Беспроводная катушка для работы со смартфонами и планшетами;
- Приложение VMC управляет всеми функциями катушки;
- Мгновенный обмен и передача файлов;
- Прохождение сифонов и унитазных отводов;
- Проталкивающий кабель длиной 30 метров.
Телеинспекция vCamDrain

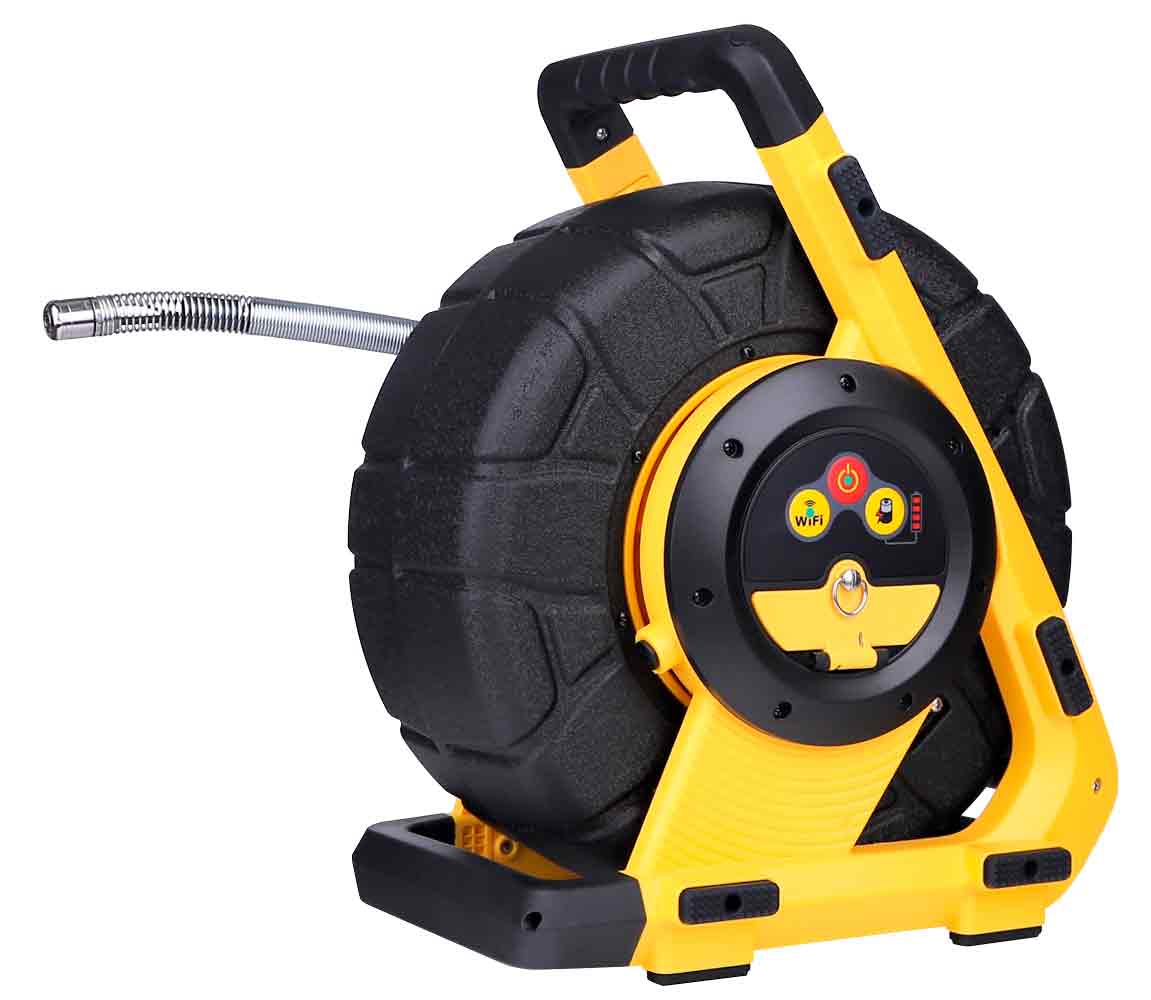

vCamDrain — компактная система видеодиагностики трубопроводов с беспроводным управлением по Wi-Fi через мобильное приложение vCam Mobile Controller (VMC). Подключение осуществляется напрямую к катушке, без интернета и дополнительных устройств. Через приложение оператор управляет подсветкой камеры, сбросом счётчика метража, работой трассировочного зонда (512 Гц) и наложением текстовых комментариев. В интерфейсе отображается уровень заряда аккумулятора, статус зарядки и состояние Wi-Fi. Видеозапись сохраняется непосредственно в приложении с возможностью быстрой передачи заказчику либо копирования данных на USB-накопитель через порт катушки.

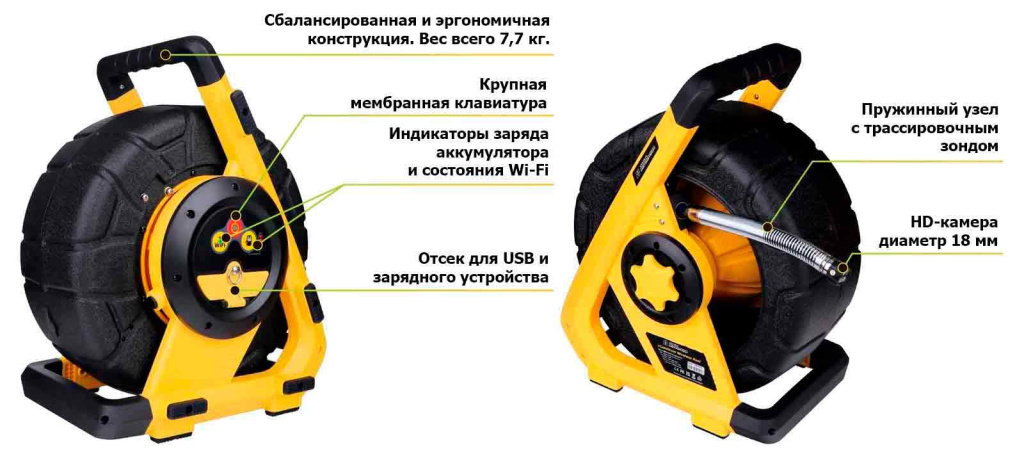

Камера высокого разрешения диаметром 18 мм выполнена из нержавеющей стали, оснащена сапфировым объективом и мощной светодиодной подсветкой, что обеспечивает стабильное и чёткое изображение состояния внутренних стенок труб. Проталкивающий кабель диаметром 9 мм. оптимален по жёсткости и гибкости для обследования труб от 40 до 75 мм (канализация, бытовые и сервисные линии). Износостойкая нейлоновая оболочка снижает трение и позволяет уверенно проходить повороты, сифоны, колена и стандартные унитазные отводы. Головка камеры и пружинный узел со встроенным трассировочным зондом 512 Гц обслуживаются и ремонтируются в полевых условиях, без отправки на завод.
Питание системы осуществляется от встроенных литий-ионных аккумуляторов, рассчитанных на продолжительную эксплуатацию. Полная зарядка занимает около 6 часов и обеспечивает до 12 часов работы при периодическом использовании зонда, что удобно для выездных работ и объектов без постоянного электропитания.
Характеристики
- Питание переменным током (AC): 100–240 В, обеспечивает питание устройства и зарядку встроенного аккумулятора
- Питание постоянным током (DC): 12 В, внешнее питание для работы устройства и зарядки аккумулятора
- Кнопка включения/выключения на передней панели управляет питанием устройства
- Встроенный литий-ионный аккумулятор с возможностью подзарядки (поставляется с зарядным устройством 12 В)
- Полная зарядка за 6 часов обеспечивает до 12 часов работы при периодическом использовании
- Мембранная LED-панель показывает уровень заряда аккумулятора в четырёх сегментах
- Индикатор питания светится зелёным при включении
- Приложение VMC отображает состояние батареи
- Видео: MP4 (1920 x 1080)
- Фото: JPEG (1920 x 1080, 96 dpi
- USB-порт: поддержка съемных флеш-накопителей до 128 ГБ
- Приложение VMC: запись напрямую на смартфон или планшет
- Возможность записи через приложение и копирования на USB-порт катушки
- Частота: 512 Гц, 640 Гц или 33 кГц, выбирается в меню приложения
- Определяется на глубине до 3 м.
- Пружинный узел включает пружину, витой кабель с зондом и стальной шнур
- Конструкция: проводники, коаксиальный кабель и стеклопластиковые стержни в оболочке из полиэтилена высокой плотности (HDPE)
- Длина: 30 м.
- Диаметр: 9 мм.
- Минимальный радиус изгиба: 75 мм.
- Минимальная разрывная нагрузка: 2,2 кН.
- Коснитесь иконки зонда для его включения или выключения
- На панели состояния приложения появляется значок зонда, когда он активен
- Коснитесь иконки микрофона для включения или выключения микрофона смартфона или планшета
- На панели состояния приложения появляется значок микрофона, когда он активен
- Коснитесь иконки Record для начала записи, повторное нажатие — для остановки
- Иконка записи мигает красным, когда запись ведётся
- Коснитесь иконки Pause для приостановки и возобновления видеозаписи
- Коснитесь иконки Picture для создания фото
- Экран на мгновение подсвечивается жёлтым, подтверждая сохранение изображения
- Используйте иконки в приложении для паузы, перемотки вперёд/назад, воспроизведения и остановки
- На панели состояния появляются значки, показывающие активную функцию
- Используйте экранную клавиатуру приложения для добавления комментариев
- Возможность сохранять неограниченное количество страниц текстовых комментариев
- Хранение: −20 °C … +70 °C
- Эксплуатация: −10 °C … +50 °C

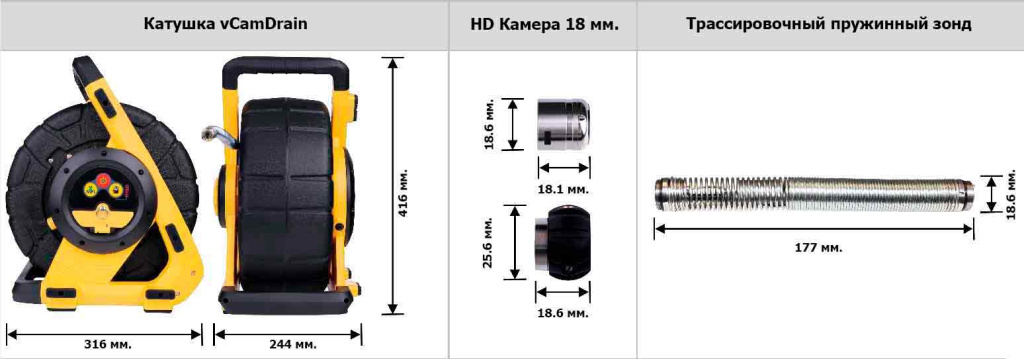

- Без стандартного центраторa: Ø 18,6 мм × 18,1 мм
- С установленным стандартным центраторoм: Ø 25,6 мм × 18,6 мм
- Без стандартного центраторa: 0,013 кг.
- С стандартным центраторoм: 0,016 кг.

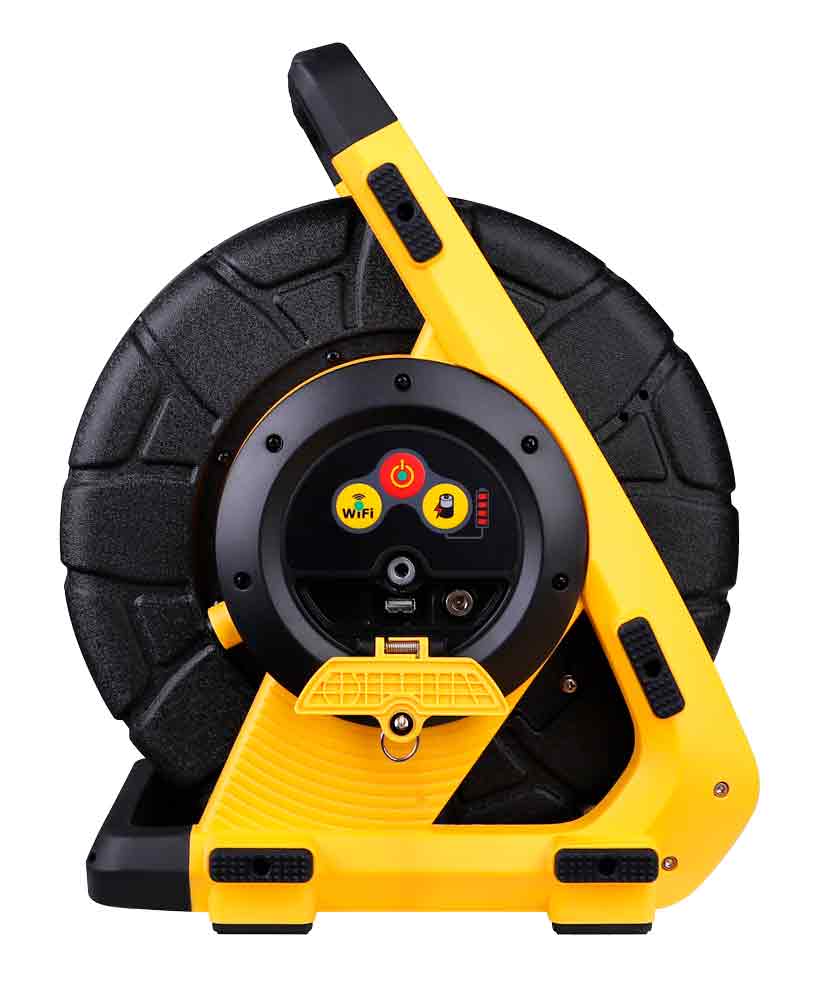

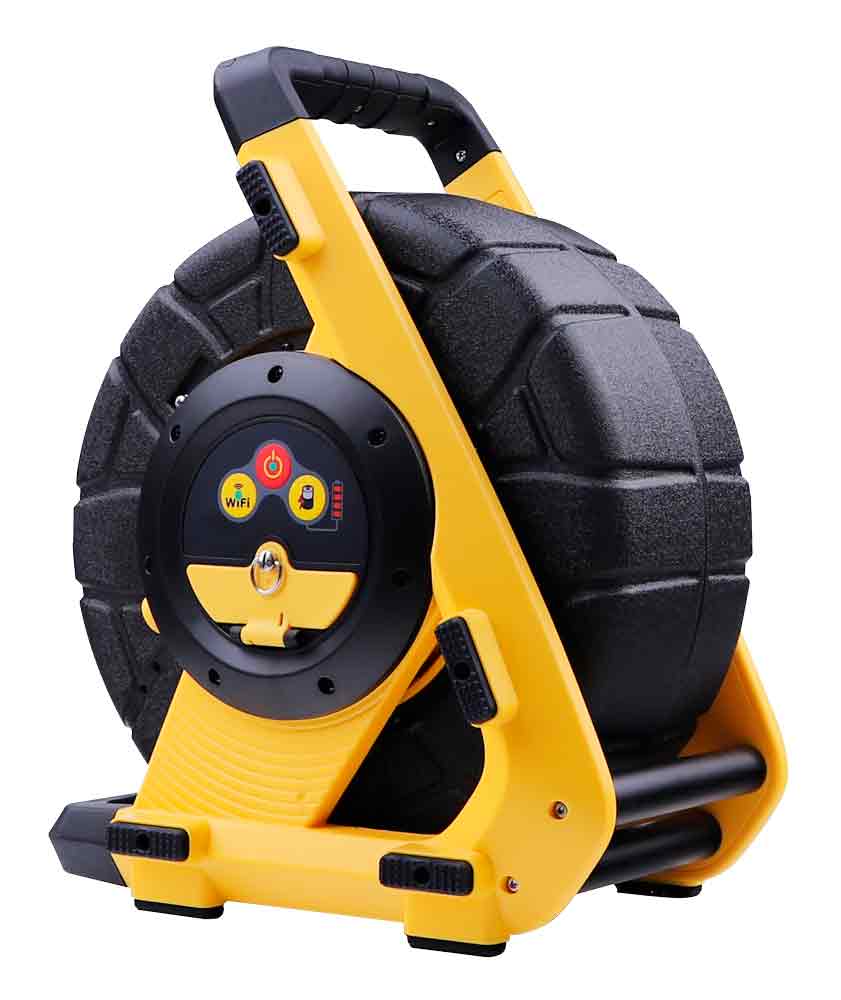

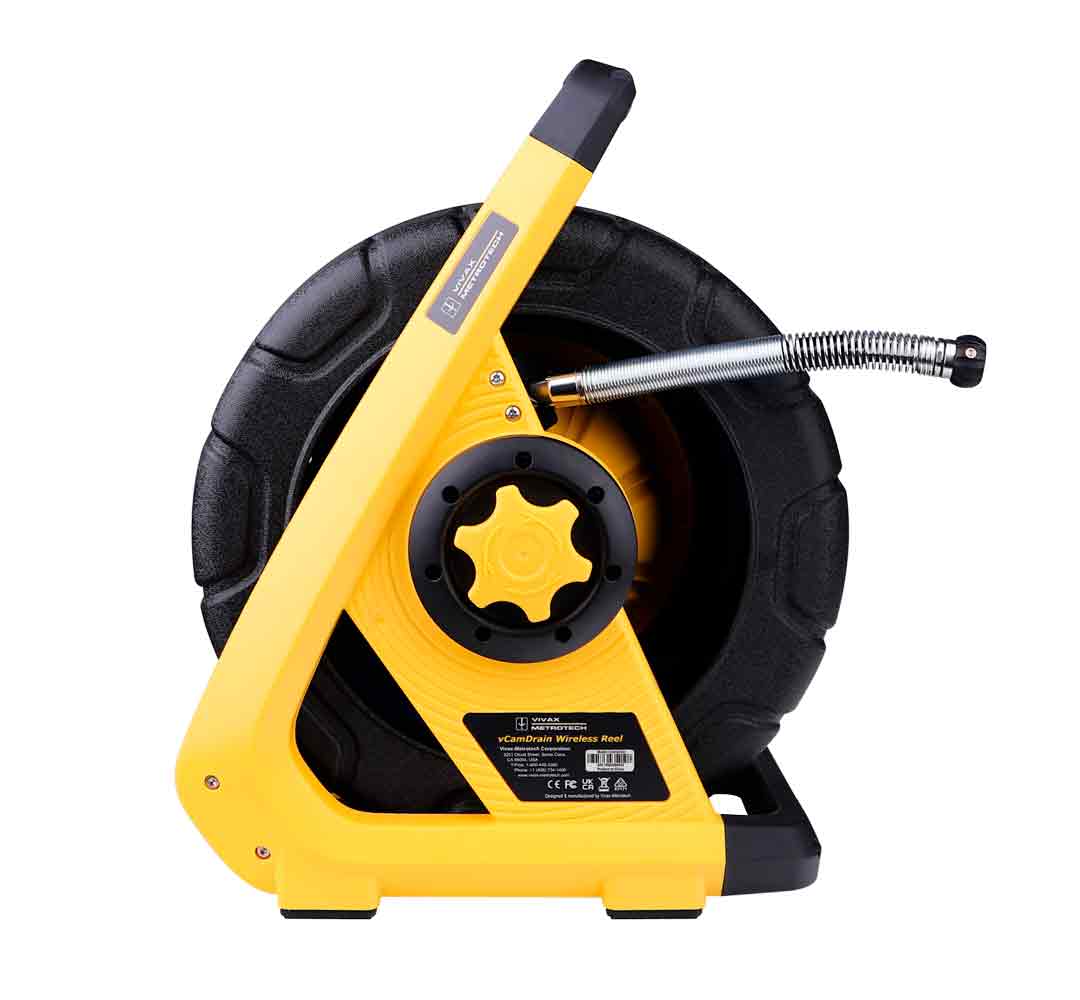

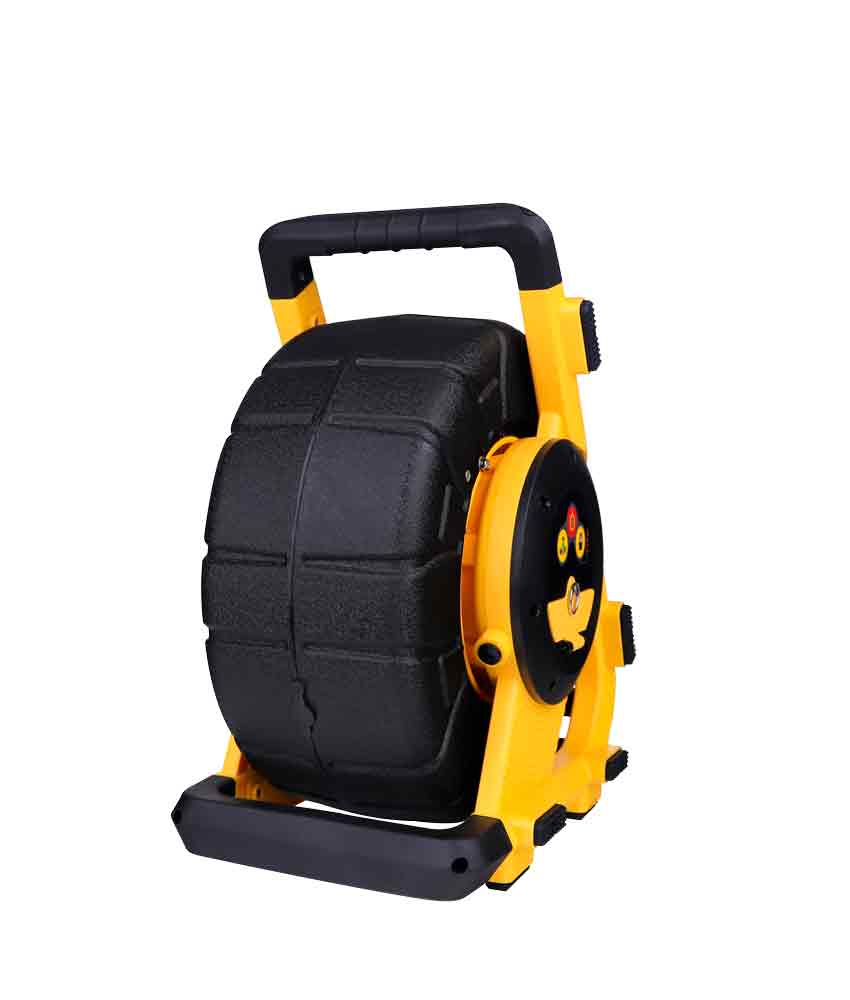

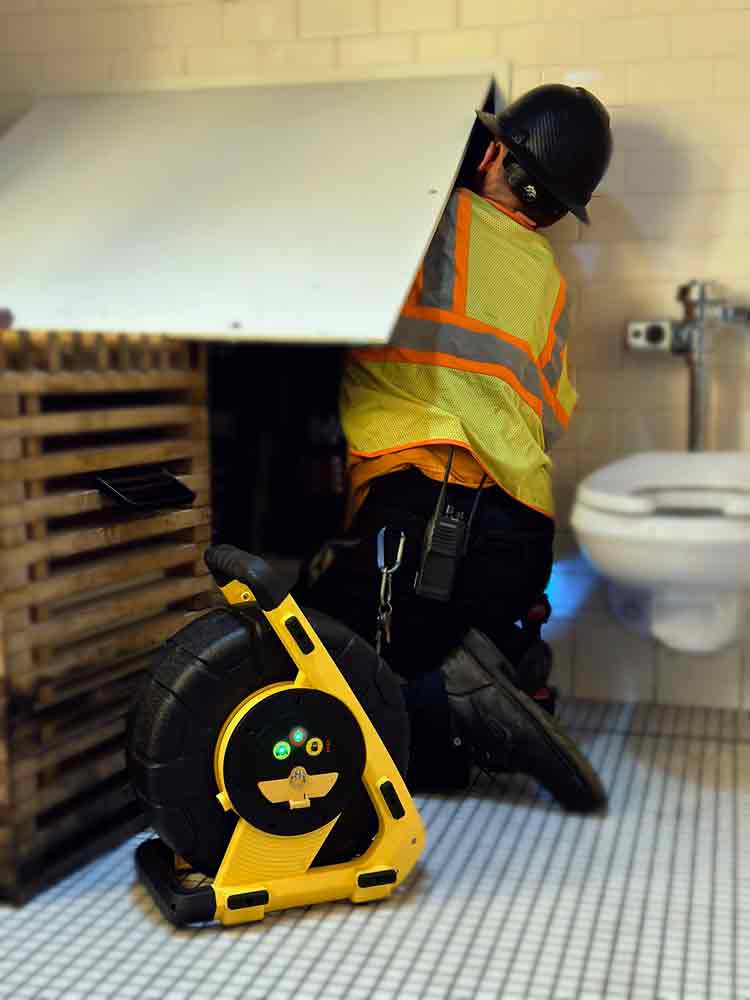

Беспроводная катушка vCamDrain с Wi-Fi управлением |
|
| Габариты | 316 мм ( длина) x 244 мм (ширина) x 416 мм (высота) |
| Вес | 7,7 кг. |
| Эксплуатационные условия | Степень защиты корпуса: IP65 |
| Экран |
Через смартфон или планшет с установленным приложением vCam Mobile Controller (VMC)
|
| Питание |
|
| Встроенный аккумулятор |
|
| Индикаторы батареи |
|
| Формат файлов |
|
| Хранение данных |
|
| Wi-Fi |
Дальность передачи: 10 м. для работы с приложением VMC |
| Зонд |
|
| Тормоз / блокировка катушки | Фрикционный тормоз с ручкой блокировки |
| Проталкивающий кабель |
|
| Температурный диапазон |
Хранение: -20°C … +70°C Эксплуатация: -10°C … +50°C |
| Операционная система |
Обновление по воздуху через приложение VMC или через USB-порт катушки с файлами с сайта Vivax-Metrotech |
| Управление функциями через приложение vCam Mobile Controller (VMC) | |
| Регулировка подсветки камеры | Сенсорная кнопка на экране приложения позволяет изменять яркость светодиодов камеры |
| Счётчик расстояния |
Сенсорная кнопка на экране приложения обнуляет счётчик пройденного расстояния. Счётчик расстояния предназначен только для ориентировочной оценки. При определении положения головки камеры с помощью зонда или трассоискателя труб и кабелей всегда следует соблюдать осторожность. |
| Управление зондом |
|
| Управление микрофоном |
|
| Управление записью |
|
| Захват изображения |
|
| Управление воспроизведением видео |
|
| Цифровое увеличение (Zoom) | Сожмите или раздвиньте пальцы на экране для увеличения |
| Отображение на экране (OSD) | OSD показывает время, дату и пройденное расстояние проталкивающего кабеля |
| Наложение текста |
|
Камера высокого разрешения диаметром 18 мм. с фиксированным положением |
|
| Применение | Используется с vCam Drain для труб диаметром от 40 мм. до 75 мм. |
| Горизонтальное разрешение | 1080p HD |
| Точка фокусировки | 100 мм. |
| Диафрагма / угол обзора | 90° |
| Подсветка | 48 люмен |
| Автовыравнивание | Нет — камера фиксированного положения, не выравнивается автоматически |
| Конструкция | Корпус из нержавеющей стали с царапоустойчивым сапфировым объективом |
| Условия эксплуатации |
Водонепроницаемость до давления 11 бар |
| Температурный диапазон |
|
| Размеры установленной камеры |
|
| Вес |
|
| Опции |
Направляющий центратор 57 мм (2,25") Программа обмена камер |
Комплектация
- Беспроводная катушка 30 метров;
- Проталкивающий кабель Ø 9 мм.;
- Камера D18-HD диаметром 18 мм. со стандартным центратором;
- Ключ для снятия и установки камеры;
- Сумка для инструмента;
- Зарядное устройство;
- Зарядный кабель питания.
