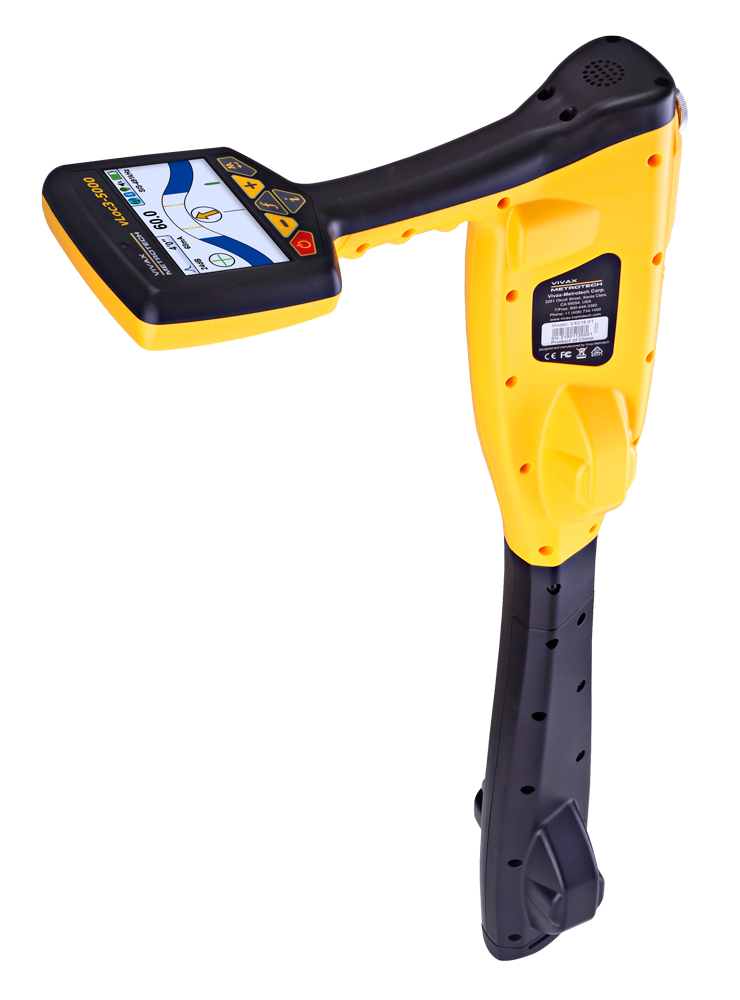

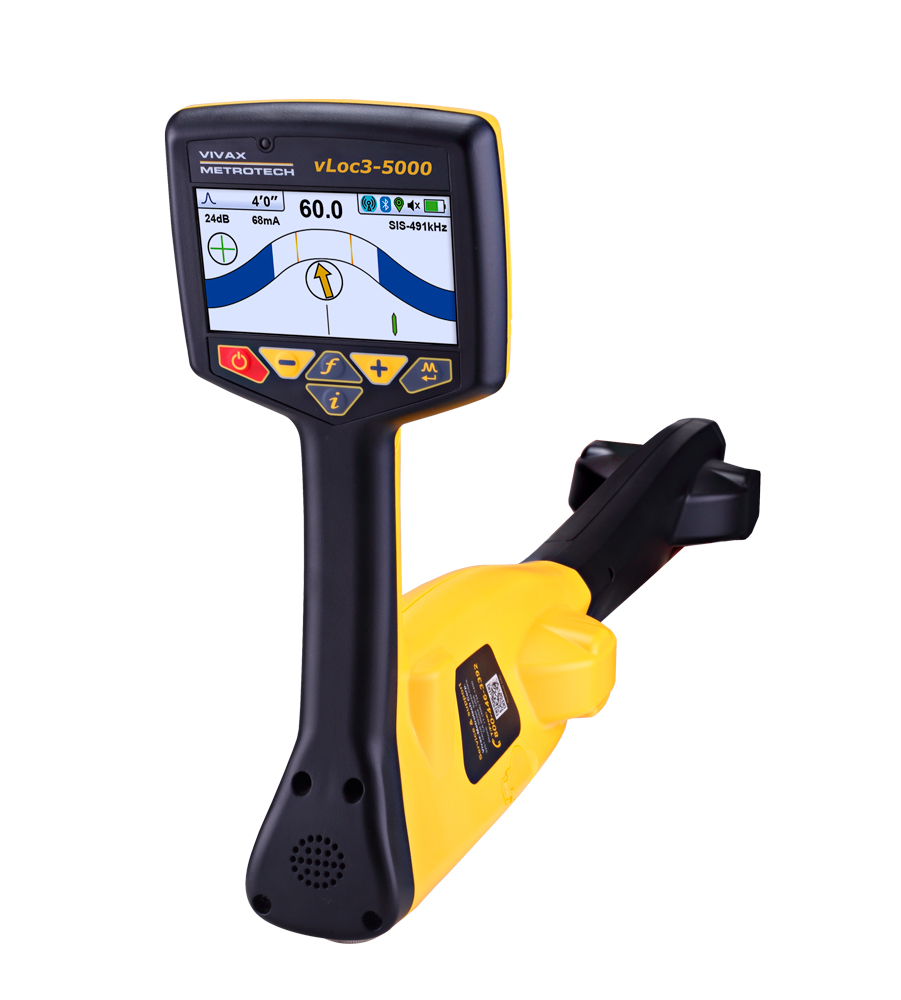

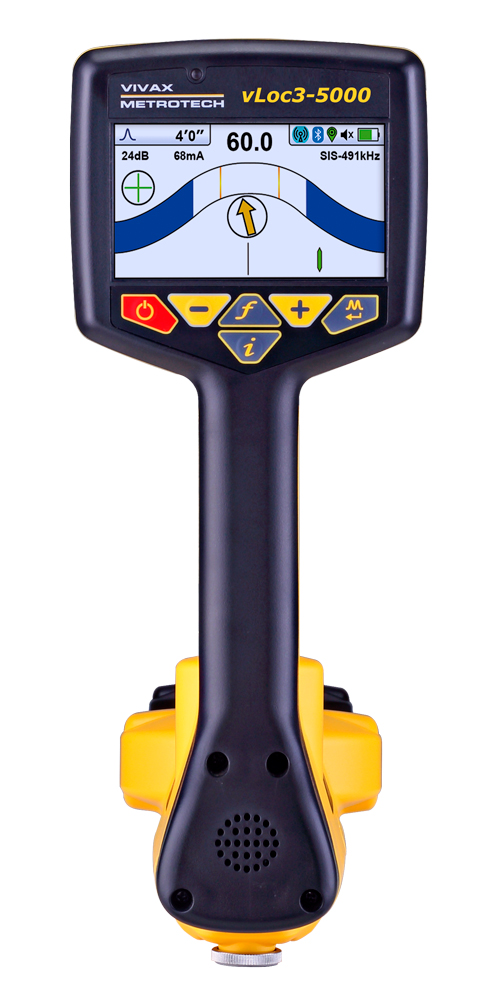

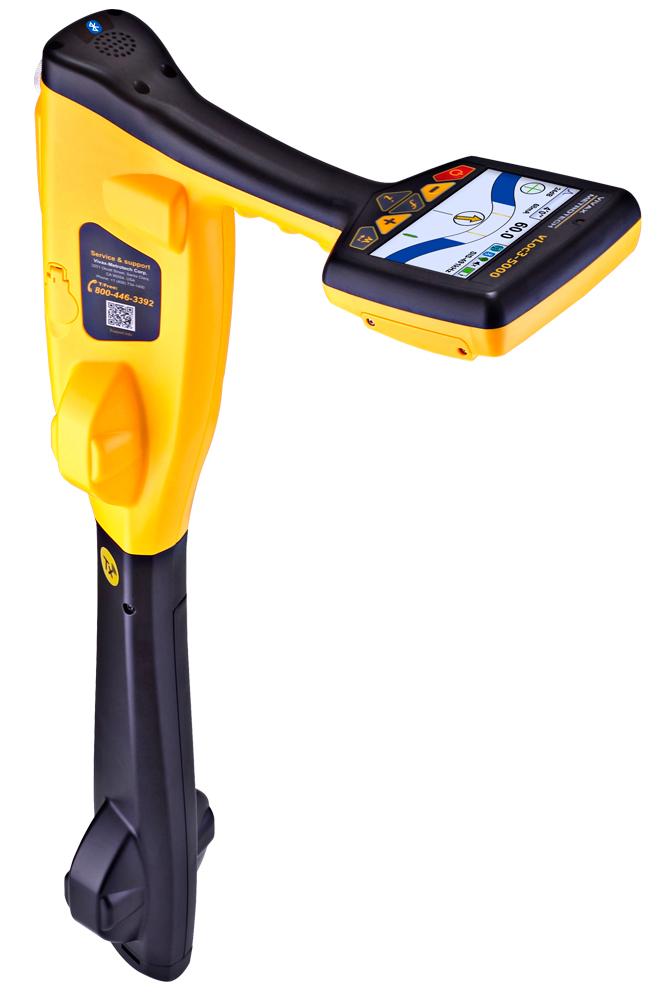

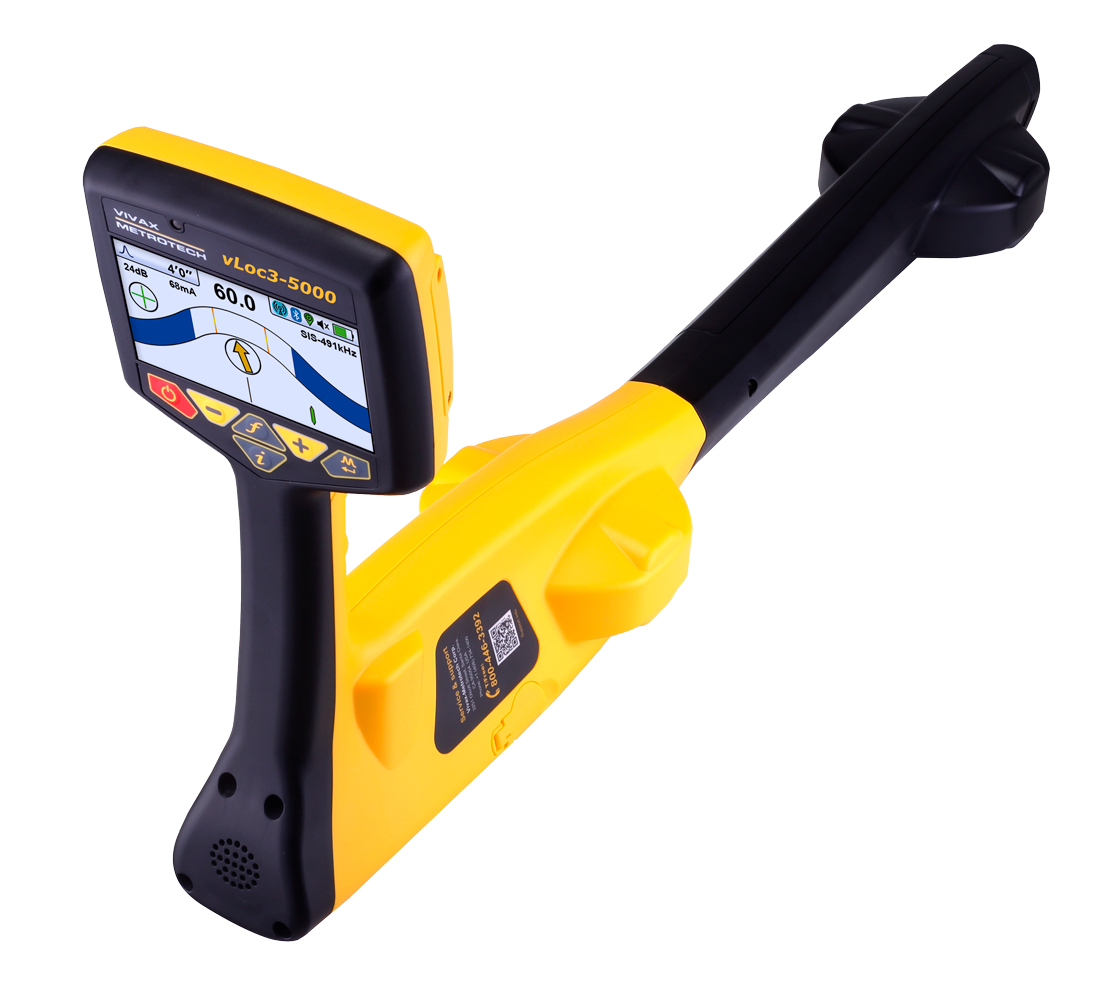

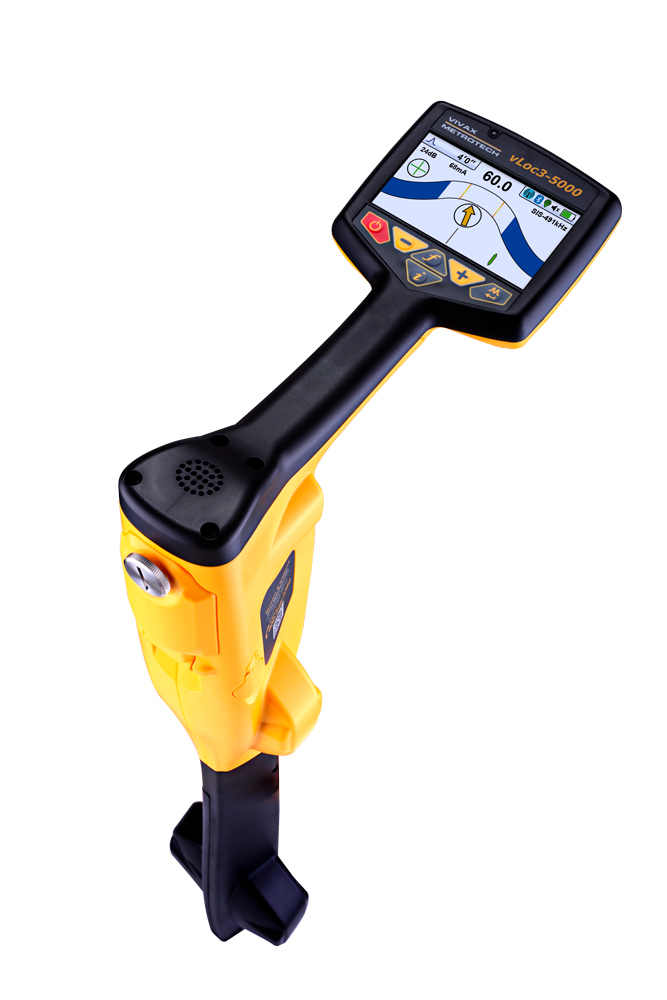

Трассоискатель Vivax-Metrotech vLoc3-5000 купить в Казахстане
Signal Select для идентификации "свой/чужой" на коммуникации
Онлайн индикация уровня электромагнитных помех Distortion Alert
Встроенный Bluetooth и GPS
Указание отклонения прибора от коммуникации
Облачное хранилище данных
Удаленное управление генератором (опция)

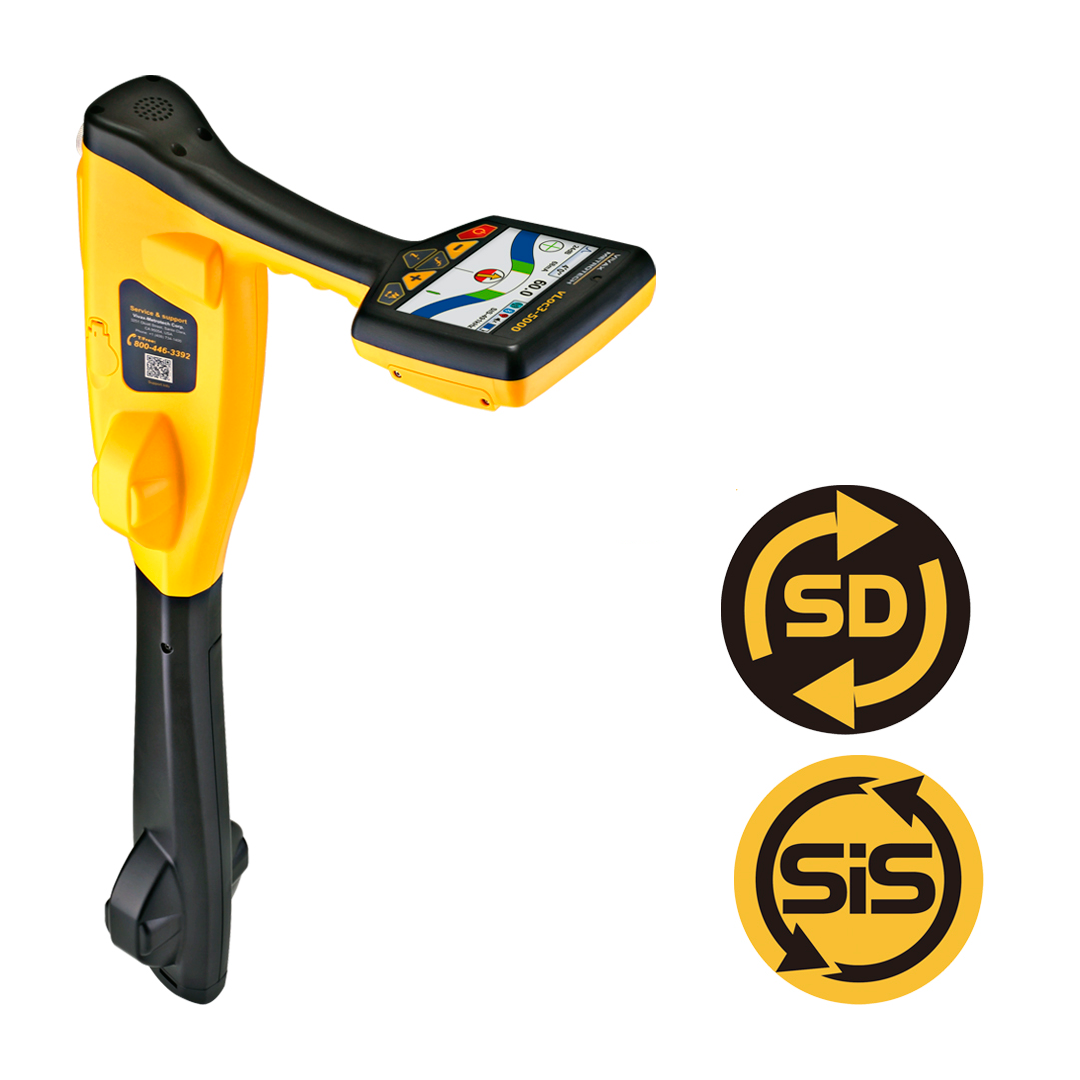

Инновационный vLoc3-5000 - флагман среди приборов для поиска подземных коммуникаций. vLoc3-5000 единственный приёмник совмещающий в себе функции Signal Select, Signal Direction, онлайн индикация уровня электромагнитных помех и встроенный GPS. Информация о коммуникации и GPS данные можно сохранять в приёмнике и выгружать позже для дальнейшего анализа или, используя бесплатное приложение VM-MAP для смартфонов, пересылать данные сразу в облачный сервис для создания карт.
Приёмник имеет широкий диапазон активных частот от 98 Гц до 200 кГц и пассивные режимы Power (кабели под напряжением) и Radio (радиосигналы).
Функции SD (Signal Direction) - направление сигнала на низких частотах) и SiS (Signal Select) - направление сигнала на средних и высоких частотах, индикация "свой/чужой") являются стандартными для приёмника vLoc3-5000 и помогают оператору идентифицировать коммуникацию в сложных местах - места с высокой плотностью инженерных коммуникаций и/или наличием электромагнитных помех.
В добавлении к режиму "Классическая локация", приборы серии vLoc3 имеют дополнительные режимы:
- "Поиск вектора" - автоматический поиск коммуникации при невозможности нахождения непосредственно на ней (автомобили, здания, деревья и т.д.)
- "Поперечная схема или "Мин/макс сигнал" - отображает одновременно информацию о местоположении коммуникации в режиме минимум и максимум
- "Просмотр плана" - указывает ориентацию коммуникации в горизонтальной плоскости под любым углом поворота приёмника
- Новый режим отображения "Зонд" с указанием направления, даже если зонд расположен вертикально.
Основные особенности приёмника vLoc3-5000:
- Комфортная работа в городских условиях среди большого скопления коммуникаций;
- Конструкция трассоискателя сделана из высокопрочного пластика, что позволяет работать с ним в жестких условиях;
- Компас - на экране отображается направление коммуникации относительно оператора;
- Стрелки указатели (лево/право) - показывают приближение или отдаление от коммуникации;
- Глубина залегания коммуникации и сила тока отображается на экране в реальном времени;
- Глубина обнаружения коммуникации до 7 метров. В режиме "Поиск Зонда" - до 10 метров;
- Цветной индикатор показывает искажения сигнала;
- Поиск повреждении в коммуникации;
- Находит нужный (искомый) кабель среди большого количества рядом пролегающих кабелей;
- Новые экраны поиска – повышают эффективность пользователя при трассировке;
- Функция дистанционного управления генератором через приёмник (до 300 м.);
- Огромная внутренняя память позволяет хранить около 50 миллионов записей. Каждая запись содержит глубину, текущую силу сигнала, дату, время, режим работы, значение усиления, рабочую частоту, качество сигнала, широту, долготу высоту над уровнем моря (при подключенном GPS модуле);
- Большой выбор аксессуаров для решения повседневных и специализированных задач.
- Восемь режимов пассивной локации (используется только приёмник). Из них самые Популярные: Энергия (50 Гц), Радио (1 кГц - 22,7 кГц), СР100 / CP120 (катодная защита);
- Режим поиска повреждений; SD (Signal Direction) «Направление сигнала» - позволяет по направлению тока определить подключённую коммуникацию от рядом проходящих. Другими словами определить "свой/чужой" кабель
- Диапазон настраиваемых частот от 98 Гц до 200 кГц (для работы с генератором).
Цветной индикатор искажения сигнала:

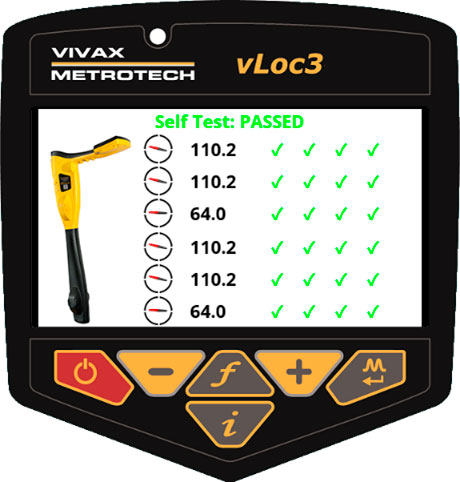

Тест может быть запущен в полевых условиях и не требует дополнительного оборудования и подключения к компьютеру. Прямая подача сигнала используется для подтверждения передающей функции антенны, в то время как дальнейшая самопроверка проверяет все, от печатных плат до ЖК-дисплея. Полученные измерения сравниваются с первоначальной заводской калибровкой, а затем выполняются самопроверки, чтобы убедиться, что система остается в пределах заданной точности. Самопроверка автоматически проверяет все шесть датчиков, используя три частоты: низкую, среднюю и высокую.
Результаты самопроверки сохраняются во внутренней памяти с отметками даты и времени для последующего извлечения с помощью бесплатного настольного приложения MyLocator3.
Экраны поиска:
В трассоискателе реализована новая функция выдачи предупреждений:
Информация выдаётся оператору в виде значков на экране приёмника, в качестве звукового сигнала или вибрации в рукоятке.

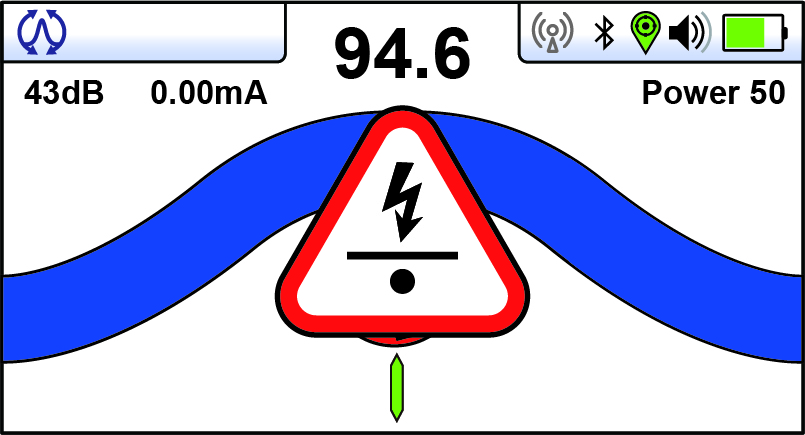

Сообщает о наведенном сигнале от более сильного источника, например, от воздушных линий электропередач.
Сообщает что кабель находится на глубине менее 20 см. Оператор должен быть внимательнее!
Указывает на то, что оператор слишком сильно размахивает приёмником, что может привести к выдаче неверной информации.
Зачастую возникает в месте с сильным электромагнитным полем или когда приёмник находится очень близко от генератора в режиме индукции.
- Две антенны компаса
- Две горизонтальные антенны
- Две вертикальные антенны
- Перезаряжаемый литий-ионный аккумулятор. Время работы до 40 часов.
- 6 щелочных батарей типа AA. Время работы до 12 часов.
-
Щелочные батареи – время работы с перерывами при +21ºC составляет 12 часов
-
Литий-ионная (Li-Ion) аккумуляторная батарея – время работы с перерывами при +21ºC составляет 40 часов Количество циклов перезарядки: около 500. Время работы аккумуляторных батарей зависит от температуры.
-

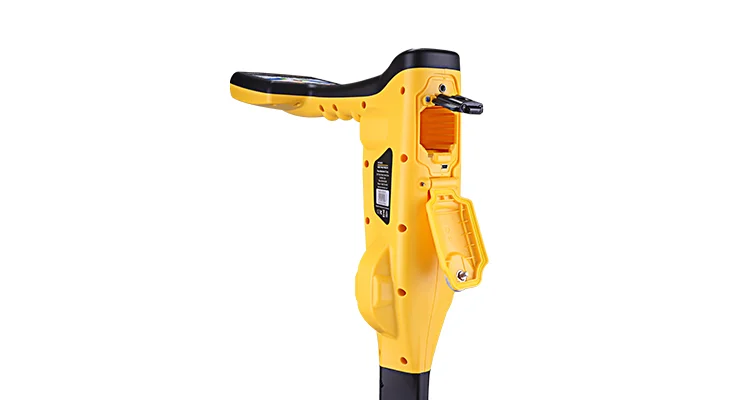

Гнездо для вспомогательных принадлежностей, предназначенное для зарядки внутренних аккумуляторных батарей и установки вспомогательных принадлежностей
-
Гнездо mini-USB для передачи данных и программирования
- Рабочий: от -20º C до +50º C
- Хранения: от -40º C до +60º C
- EN 55011
- EN 61000-4-2: A1 и A2
- EN 61000-4-3
- EN 61000-4-8: A1
- ETSI EN 300 330-2
- ETSI EN 301 489-1
- ETSI EN 301 489-3
- Свод федеральных законов, раздел 47, часть 2
- Свод федеральных законов, раздел 47, часть 15
- Горизонтальная точность в режиме реального времени в 2DRMS
- Сброс SiS
- GPS-координаты
- Ток на линии
- Глубина до коммуникации
- Параметры входа
- Конфигурация антенны: Пик, Пик со стрелками, Широкий Пик, Нуль, Дельта Нуль, Всенаправленный Пик, Всенаправленный Широкий Пик
- Местоположение линии - измерение глубины и тока
- Состояние батареи
- Громкость динамика
- Состояние Bluetooth и GNSS (если установлено)
- Мощность сигнала – линейчатая диаграмма и числовое значение
- Цветная шкала, показывающая уровень искажения
- Вспомогательные стрелки указатели влево / вправо
- Компас: круговой индикатор направления коммуникации
- Автоматическое распознавание вспомогательных принадлежностей
- Специальные окна для некоторых вспомогательных принадлежностей
- Расположение линии – измерение глубины и силы тока
- Поиск зондов – измерение глубины
- Уровень усиления (в дБ)
- Выбранная частота
- Уровень заряда аккумуляторных батарей
- Громкость динамика
- Состояние Bluetooth и GPS
- Меню и подменю для конфигурирования изделия
- Настраиваемое пользователем окно-заставка
- Частоту, включаемую при нажатии на кнопку «f»
- Режим поиска, включаемый при нажатии на кнопку «m»
- Окно настройки, отображаемое при длительном нажатии на кнопку «m»
- Единицы измерения (футы / м)
- Звук (тон) – нормальный / модулированный
- Язык русский
- Непрерывное измерение глубины / силы тока
- Громкость динамика
- Подсветка
- Подключение Bluetooth-устройств (при наличии)
- Радиоканал для передатчика (при наличии)
- Предупреждения (чрезмерное отклонение, сигнал от воздушного кабеля, малая глубина кабеля, слишком сильный сигнал)
- Автоматическое выключение – возможные настройки: отключение через 5 минут, отключение через 10 минут, функция не используется
- Внутренний накопитель, на котором может храниться до 50 миллионов записей
- Для каждого места сохраняются следующие параметры: глубина, сила тока, режим, уровень усиления, частота, неопределенность поиска.
- При подключении к GPS-модулю (через Bluetooth) данные регистрируются с указанием координат, даты и времени
- Диапазон настраиваемых частот от 98 Гц до 200 кГц;
- Восемь режимов пассивной локации (когда используется только приёмник). Из них самые Популярные: Энергия (50 Гц), Радио (1 кГц - 22,7 кГц), СР100/ CP120 (катодная защита);
- Режим поиска повреждений;
- Частоты SIS: SIS-491 Гц, SIS-982 Гц, SIS-8440 Гц, SIS-9,82 кГц, SIS-35 кГц
- SD (Signal Direction) «Направление сигнала» - позволяет по направлению тока определить подключённую коммуникацию от рядом проходящих;
- Режим поиска Зонда.
-
Более 3 м. – 5% от глубины
-
До 3 м. – 3% от глубины
-
5% от фактического значения силы тока – более 3 м.
-
3% от фактического значения силы тока – более 3 м.
Конструкция | Корпус из ударопрочного термопластика (ABS), изготовленный литьем под давлением |
Вес | 2,6 кг |
Габариты | 321 мм ( длина) x 124 мм (ширина) x 676 мм (высота) |
Тип экрана | Яркий, трансфлективный, цветной, антибликовый ЖК-экран, 480 x 272 пикселов, глубина цвета: 16 бит, 4,3’’ 10 см. |
Антенны приемника |
Два комплекта всенаправленных антенн. Каждый комплект состоит из: |
Питание |
|
Время работы батарей |
|
Условия внешней среды | IP65 и NEMA 4 |
Внешние соединители |
|
Диапазон температур |
|
Соответствие требованиям и аттестация |
Данное изделие соответствует требованиям европейских стандартов (директива 99/5/EC)
|
Рабочие параметры | |
Отображаемая информация |
На экране информации (при нажатии кнопки f): |
Конфигурация |
Интуитивно-понятное меню настройки позволяет пользователю сконфигурировать:
|
Сохранение данных |
|
Передача данных | С помощью программы MyLocator, данные могут быть сохранены в форматах xlx, txt, fhp, kml (Google earth). |
Рабочие частоты |
Более 65 рабочих частот для решения любых повседневных задач:
|
Экраны/Режимы работы |
Классический режим vLoc3-5000 Классический режим vLoc3-Pro Экран график сигнала – отображение максимума и минимума для сравнения формы искажения Вид сверху – просмотр плана (без учета направления) Режим отображения вектора (поперечное положение и глубина) Поиск зондов |
Регулировка усиления / масштабирования | Ручная регулировка усиления выполняется при помощи кнопок «+» и «-»; возврат в центр (60% от полного значения) выполняется одним нажатием на кнопку Кнопки «+» и «-» используются для изменения величины вектора в зависимости от глубины и смещения кабеля |
Передача данных | С помощью программы MyLocator компании «Vivax-Metrotech», которую бесплатно можно загрузить с сайта: www.vivax-metrotech.com. Данные могут быть сохранены в следующих форматах: xlx, txt, fhp, kml (Google earth) |
Точность (значения указаны для одного источника неискаженного сигнала) | |
Точность определения места: |
|
Точность измерения глубины: | 3% от глубины |
Точность измерения силы тока: |
|
Диапазон значений глубины: | Зависит от мощности сигнала, излучаемого в сторону трассоискателя |
Совместимые передатчики | Loc3-10Tx SiS |

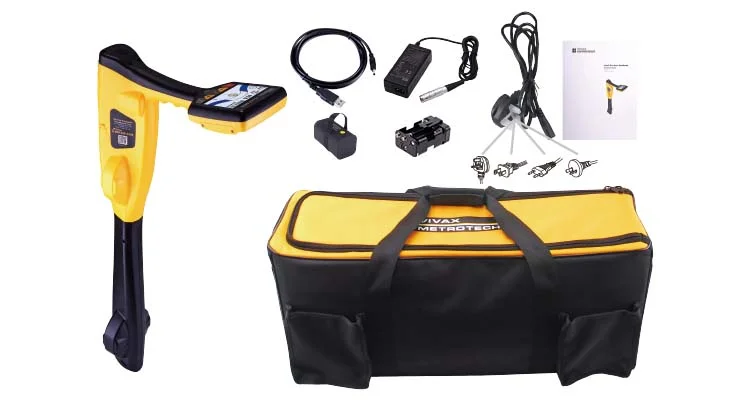

- Приёмник vLoc3-5000
- Сменный Li-Ion аккумулятор
- Зарядное устройство 220 Вольт для приёмника
- Бокс для батареек
- Комплект батареек тип АА, 6 шт.
- Встроенный Bluetooth-модуль
- Встроенный GPS-модуль
- Установлена функция SD
- Установлена функция SiS
- USB-кабель
- Инструкция на русском языке
