Трассо-маркероискатель Vivax-Metrotech vLoc3-ML купить в Казахстане

Артикул: 1.220.01.00003

Новинка! Vivax-Metrotech vLoc3-ML - профессиональный трассоискатель, со встроенным приемопередатчиком.

Подробнее

2 635 200 тенге/шт

- +

В корзину

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Трассо-Маркероискателе vLoc3-ML сочетает в себе передовую технологию Vivax-Metrotech для локации подземных коммуникаций и обнаружение маркеров (EMS - электронная маркерная система). vLoc3-ML обнаруживает и измеряет глубину всех существующих на сегодняшний день типов маркеров EMS.

Трассо-Маркероискатель vLoc3-ML может работать в режиме поиска Трассы, когда vLoc3-ML обнаруживает подземные коммуникации. Так же может работать режиме поиска маркеров, когда приёмник находит только маркеры. А уникальной функцией трассомаркероискателя vLoc3-ML является то, что режим поиска коммуникации (трассировка) и режим локализации маркеров позволяет включить одновременно, т.е. при отслеживании инженерной сети отображается и сигнал от найденного маркера.

Получите доступ к режиму локации или обнаружения маркера vLoc3-ML одним нажатием клавиши. Интуитивно понятный рабочий экран обеспечивает простое управление всеми доступными функциями — выбор частоты, выбор маркера, режимы поиска, измерение глубины и доступ к главному меню для выбора расширенных функций.

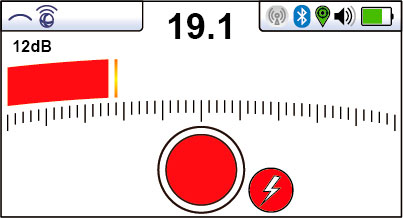

На большом, цветном, антибликовом экране отображается какой тип маркера был обнаружен.

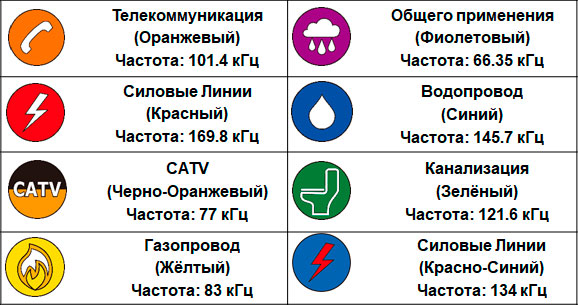

Маркеры для инженерных коммуникаций принято делать разных цветов. Таким образом можно отличить, какой маркер для какого именно вида коммуникаций предназначен.

Чаще всего маркеры используют для обозначения: пластиковых трубопроводов, оптических кабельных линий, люки смотровых колодцев, Соединительные и ремонтные муфты, Концевые муфты, Границы участков ГНБ, Точки ввода в здания, Повороты трассы КЛ и точки заглубления, Места пересечений с другими подземными коммуникациями, авто- и железными дорогами, Границы водных переходов

Основные особенности приёмника vLoc3-ML:

Комфортная работа в городских условиях среди большого скопления коммуникаций;
Конструкция трассоискателя сделана из высокопрочного пластика, что позволяет работать с ним в жестких условиях;
Компас - на экране отображается направление коммуникации относительно оператора;
Стрелки указатели (лево/право) - показывают приближение или отдаление от коммуникации;
Поиск маркеров;
Глубина залегания коммуникации и сила тока отображается на экране в реальном времени;
Глубина обнаружения коммуникации до 7 метров. В режиме "Поиск Зонда" - до 10 метров;
Цветной индикатор показывает искажения сигнала;
Поиск повреждении в коммуникации;
Находит нужный (искомый) кабель среди большого количества рядом пролегающих кабелей;
Новые экраны поиска – повышают эффективность пользователя при трассировке;
Функция дистанционного управления генератором через приёмник (до 300 м.);
Огромная внутренняя память позволяет хранить около 50 миллионов записей. Каждая запись содержит глубину, текущую силу сигнала, дату, время, режим работы, значение усиления, рабочую частоту, качество сигнала, широту, долготу высоту над уровнем моря (при подключенном GPS модуле);
Большой выбор аксессуаров для решения повседневных и специализированных задач.

Восемь режимов пассивной локации (используется только приёмник). Из них самые Популярные: Энергия (50 Гц), Радио (1 кГц - 22,7 кГц), СР100 / CP120 (катодная защита);
Режим поиска повреждений; SD (Signal Direction) «Направление сигнала» - позволяет по направлению тока определить подключённую коммуникацию от рядом проходящих. Другими словами определить "свой/чужой" кабель
Диапазон настраиваемых частот от 98 Гц до 200 кГц (для работы с генератором).

Цветной индикатор искажения сигнала:

Шкала зелёного цвета – сигнал с минимальным искажением, достоверность определения глубины и положения 100%

Шкала синего цвета – искажения сигнала в рабочем пределе, положение правильное, в определении глубины может быть допустимая погрешность.

Шкала красного цвета - сильное искажение сигнала. Не рекомендуется делать измерение глубины, трасса может быть определена неточно.

Самотестирование:

Запатентованная встроенная функция самопроверки дает оператору полную уверенность в том, что оборудование находится полностью в рабочем состоянии.

Тест может быть запущен в полевых условиях и не требует дополнительного оборудования и подключения к компьютеру. Прямая подача сигнала используется для подтверждения передающей функции антенны, в то время как дальнейшая самопроверка проверяет все, от печатных плат до ЖК-дисплея. Полученные измерения сравниваются с первоначальной заводской калибровкой, а затем выполняются самопроверки, чтобы убедиться, что система остается в пределах заданной точности. Самопроверка автоматически проверяет все шесть датчиков, используя три частоты: низкую, среднюю и высокую.

Результаты самопроверки сохраняются во внутренней памяти с отметками даты и времени для последующего извлечения с помощью бесплатного настольного приложения MyLocator3.

Экраны поиска:

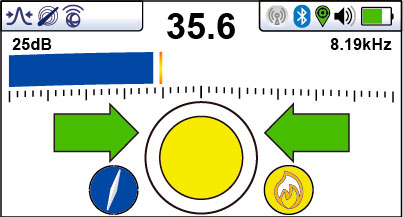

Двойной поиск (Dual Marker Plus Utility Mode) - Одновременно обнаруживает коммуникацию и маркеры. На экране шкала показывает сигнал от подземной коммуникации, а в центре круга отображается сигнал от маркера .

Поиск маркеров (Dedicated Marker Mode) - показывает отклик от закопанного маркера.

Классический экран (Classic Screan) - направляющие стрелки влево/вправо, компас (показывает направление коммуникации), показания глубины до 7 метров в реальном времени.

Экран "вид в плане" (Plan View Screen) - показывающий на весь экран относительное положение коммуникации под любым углом.

Векторный экран (Vector Locate) - для автоматического определения местоположения линии по отношению к оператору; В классических моделях трассоискателей для определения глубины залегания, оператор должен двигаться строго над коммуникацией. В новом векторном режиме прибора vLoc PRO3 – это правило больше не актуально! Вы можете двигаться в стороне от коммуникации, при этом в реальном времени видеть глубину залегания и расстояние от приемника до коммуникации. Допустимое расстояние от оператора до коммуникации достигает 7 метров. Векторный режим исключительно удобен при работе вдоль загруженных автодорог или частных территорий, огороженных забором.

Экран график сигнала (Transverse Plot Screen) - показывающий одновременное измерение искажения сигнала по пику и нулю, что позволяет более точно обнаружить центр коммуникации.

Новый графический экран Зонда (Sonde Screen) с направляющими стрелками, ведущими к местоположению зонда, даже в вертикальном положении.

В трассоискателе реализована новая функция выдачи предупреждений:

Предупреждения отображаются в режиме реального времени и могут быть сконфигурированы пользователем под личные предпочтения.

Информация выдаётся оператору в виде значков на экране приёмника, в качестве звукового сигнала или вибрации в рукоятке.

Кабель над оператором
Сообщает о наведенном сигнале от более сильного источника, например, от воздушных линий электропередач.

Кабель на небольшой глубине
Сообщает что кабель находится на глубине менее 20 см. Оператор должен быть внимательнее!

Раскачивание
Указывает на то, что оператор слишком сильно размахивает приёмником, что может привести к выдаче неверной информации.

Перегрузка
Зачастую возникает в месте с сильным электромагнитным полем или когда приёмник находится очень близко от генератора в режиме индукции.

Характеристики

Конструкция	Корпус из ударопрочного термопластика (ABS), изготовленный литьем под давлением
Вес	2,1 кг
Габариты	310 мм ( длина) x 159 мм (ширина) x 721 мм (высота)
Тип экрана	Яркий, трансфлективный, цветной, антибликовый ЖК-экран, 480 x 272 пикселов, глубина цвета: 16 бит, 4,3’’ 10 см.
Антенны приемника	Два комплекта всенаправленных антенн. Каждый комплект состоит из: Две антенны компаса Две горизонтальные антенны Две вертикальные антенны Дополнительно установлен Один комплект передающих/приемных антенн EMS
Питание	Перезаряжаемый литий-ионный аккумулятор. Время работы до 40 часов. 6 щелочных батарей типа AA. Время работы до 12 часов.
Время работы батарей	Щелочные батареи – время работы с перерывами при +21ºC составляет 12 часов Литий-ионная (Li-Ion) аккумуляторная батарея – время работы с перерывами при +21ºC составляет 40 часов Количество циклов перезарядки: около 500. Время работы аккумуляторных батарей зависит от температуры.
Условия внешней среды	IP65 и NEMA 4
Внешние соединители	Гнездо для вспомогательных принадлежностей, предназначенное для зарядки внутренних аккумуляторных батарей и установки вспомогательных принадлежностей Гнездо mini-USB для передачи данных и программирования
Диапазон температур	Рабочий: от -20º C до +50º C Хранения: от -40º C до +60º C
Соответствие требованиям и аттестация	Данное изделие соответствует требованиям европейских стандартов (директива 99/5/EC) EN 55011 EN 61000-4-2: A1 и A2 EN 61000-4-3 EN 61000-4-8: A1 ETSI EN 300 330-2 ETSI EN 301 489-1 ETSI EN 301 489-3 Данное изделие соответствует правилам Федерального комитета по связи США (ФКС), раздел 15 Свод федеральных законов, раздел 47, часть 2 Свод федеральных законов, раздел 47, часть 15
Рабочие параметры
Отображаемая информация	Стандартный режим поиска с отображением «линейчатой диаграммы» (максимум; максимум с указателями направления; минимум; размытый максимум; минимум, обнаруженный при помощи двух комплектов антенн; максимум без определения ориентации, размытый максимум без определения ориентации) Режим отображения графика поперечной схемы – визуальная оценка качества и искажения сигнала Специальный режим поиска зондов – указатели направления для перемещения к зонду вдоль полярной оси Режим отображения вектора – полностью автоматический поиск, включая информацию о смещении, глубине и неопределенности поиска Вид сверху (план)– графическое представление расположения кабеля, сформированное в полностью автоматическом режиме, без указания направления кабеля Мощность сигнала – линейчатая диаграмма и числовое значение Пропорциональное отображение указателей влево / вправо Компас: круговой индикатор направления Автоматическое распознавание вспомогательных принадлежностей Специальные окна для некоторых вспомогательных принадлежностей Расположение линии – измерение глубины и силы тока Поиск зондов – измерение глубины Уровень усиления (в дБ) Выбранная частота Уровень заряда аккумуляторных батарей Громкость динамика Состояние Bluetooth и GPS Меню и подменю для конфигурирования изделия Настраиваемое пользователем окно-заставка
Конфигурация	Интуитивно-понятное меню настройки позволяет пользователю сконфигурировать: Частоту, включаемую при нажатии на кнопку «f» Режим поиска, включаемый при нажатии на кнопку «m» Окно настройки, отображаемое при длительном нажатии на кнопку «m» Единицы измерения (футы / м) Звук (тон) – нормальный / модулированный Язык русский Непрерывное измерение глубины / силы тока Громкость динамика Подсветка Подключение Bluetooth-устройств (при наличии) Радиоканал для передатчика (при наличии) Предупреждения (чрезмерное отклонение, сигнал от воздушного кабеля, малая глубина кабеля, слишком сильный сигнал) Автоматическое выключение – возможные настройки: отключение через 5 минут, отключение через 10 минут, функция не используется
Сохранение данных	Внутренний накопитель, на котором может храниться до 50 миллионов записей Для каждого места сохраняются следующие параметры: глубина, сила тока, режим, уровень усиления, частота, неопределенность поиска. При подключении к GPS-модулю (через Bluetooth) данные регистрируются с указанием координат, даты и времени
Передача данных	С помощью программы MyLocator, данные могут быть сохранены в форматах xlx, txt, fhp, kml (Google earth).
Рабочие частоты	Более 65 рабочих частот для решения любых повседневных задач: Восемь режимов пассивной локации (когда используется только приёмник). Из них самые Популярные: Энергия (50 Гц), Радио (1 кГц - 22,7 кГц), СР (катодная защита); Режим поиска повреждений; SD (Signal Direction) «Направление сигнала» - позволяет по направлению тока определить подключённую коммуникацию от рядом проходящих; Режим поиска Зонда; Диапазон настраиваемых частот от 98 Гц до 200 кГц (для работы с генератором).
Режимы работы	Поиск маркеров Двойной поиск - Одновременный поиск маркеров и Трассы Классический режим представления (линейчатая диаграмма, состоящая из 2 частей) Экран график сигнала – отображение максимума и минимума для сравнения формы искажения Вид сверху – просмотр плана (без учета направления) Режим отображения вектора (поперечное положение и глубина) Поиск зондов
Регулировка усиления / масштабирования	Ручная регулировка усиления выполняется при помощи кнопок «+» и «-»; возврат в центр (60% от полного значения) выполняется одним нажатием на кнопку Кнопки «+» и «-» используются для изменения величины вектора в зависимости от глубины и смещения кабеля
Передача данных	С помощью программы MyLocator компании «Vivax-Metrotech», которую бесплатно можно загрузить с сайта: www.vivax-metrotech.com. Данные могут быть сохранены в следующих форматах: xlx, txt, fhp, kml (Google earth)
Точность (значения указаны для одного источника неискаженного сигнала)
Точность определения места:	Более 3 м. – 5% от глубины До 3 м. – 3% от глубины
Точность измерения глубины:	3% от глубины
Точность измерения силы тока:	5% от фактического значения силы тока – более 3 м. 3% от фактического значения силы тока – более 3 м.
Диапазон значений глубины:	Зависит от мощности сигнала, излучаемого в сторону трассоискателя
Совместимые передатчики	Loc3-5Tx , Loc3-10Tx
