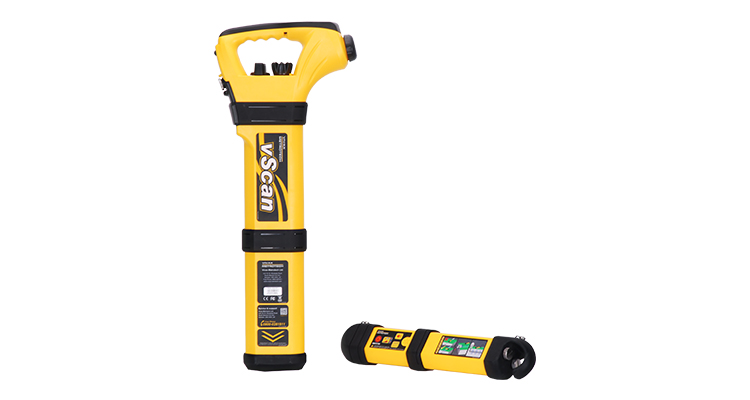

Комплект приёмник vScanS + генератор 1 Вт в Казахстане
Тип
|
Для Энергетики, Для Телекоммуникаций, Для Геодезии, Для ЖКХ, Для Дорожно-Ремонтных служб, Для Водоканала |
-
640 200 тенге/шт
-
501 600 тенге/шт

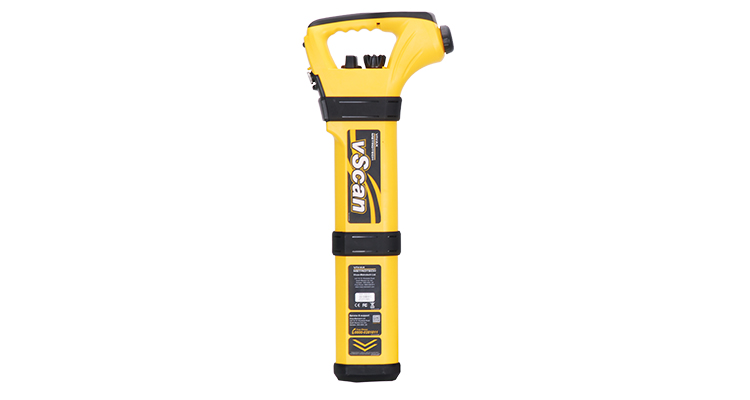

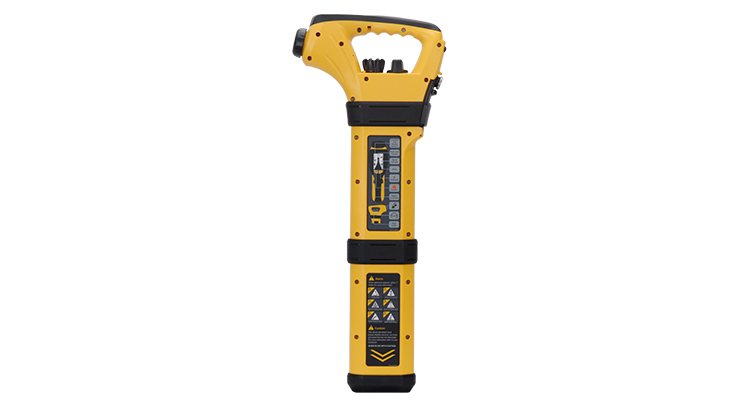

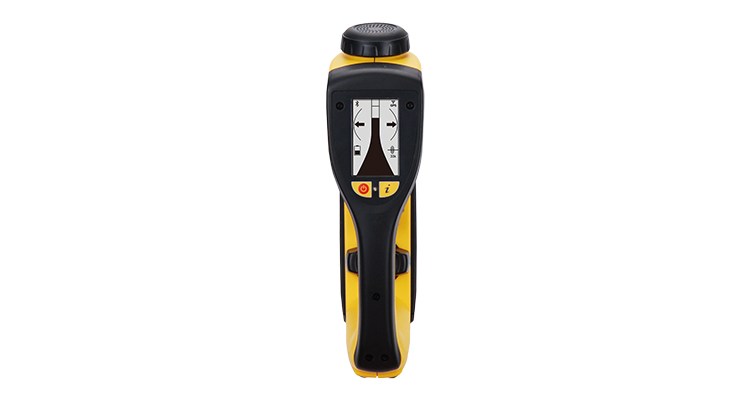

Приёмник vScanS
Трассоискатель внесен в Государственный Реестр Измерительного оборудования!
Трассоискатель используются для определения местонахождения подземных коммуникаций.
Трассоискатель vScan эффективно используют специалисты, работающие в геодезии, ЖКХ, строительстве, энергетике, связи, КТЖ и других организациях. Данная система рассчитана на применение пользователями вне зависимости от их уровня знаний и опыта, подходит как для новичков, так и для опытных специалистов; благодаря интуитивному меню пользователь может начать эффективный поиск коммуникаций в кратчайшие сроки.
Особенности:
- Мощность сигнала – передвижная столбиковая диаграмма
- Индикатор удержания пикового значения - Отображает максимальный уровень сигнала
- Режим пассивного поиска (без генератора) - Энергия (50 Гц), Радио, CP100 (поиск провода катодной защиты)
- Измерение глубины без генератора в режиме Энергия (50 Гц)
- Частоты генератором - 33 кГц и 131 кГц (подаются в линию одновременно) – одновременная подача двух частот в линию позволяет пользователю детектировать кабеля малого диаметра, заглушенные или плохо заземлённые кабельные линии.
- Режим Зонд - 33 кГц
- Компас - указывает направления трассы
- Измерения глубины и тока (настраивается)
- Встроенная защита от перегрузок
- Большой высококонтрастный ЖК-экран с автоматической подсветкой
- Внутренний и внешний динамик
- Самодиагностика и калибровка системы
-
Настройка, калибровка и обновление трассоискателя с помощью компьютера. Загрузка записей данных об эксплуатации и результатов измерений при съемке для последующего анализа.
![vScan_deph.jpg vScan_deph.jpg](/upload/medialibrary/8f6/za3032g9a5sxp7sinxnjd9ru8sy2ydqy.jpg)
- Зависит от качества и силы сигнала. В режиме Энергия и Радио – до 4 метров. При работе с генератором до 7 метров
- Точность локации 5%
- Погрешность измерения глубины до 3х метров – 3%, свыше 3 метров - 5%
В трассоискателе реализована новая функция выдачи предупреждений:
![vScan_warning.jpg vScan_warning.jpg](/upload/medialibrary/bfa/y7aayvc6zabcdj0623389kzmt83ru30u.jpg)
Предупреждения отображаются в режиме реального времени и могут быть сконфигурированы пользователем под личные предпочтения.
Информация выдаётся оператору в виде значков на экране приёмника, в качестве звукового сигнала или вибрации в рукоятке.
Пользователь может выбрать только визуальные, только звуковые оповещения, только вибро-режим или комбинировать их по собственному желанию. По умолчанию установлен вывод всех предупреждений одновременно.
![vScan_над оператором.jpg vScan_над оператором.jpg](/upload/medialibrary/142/jfrealprkrxgoxqik5h991s3r6911tm4.jpg)
Кабель над оператором
Сообщает о наведенном сигнале от более сильного источника, например, от воздушных линий электропередач.
![vScan_кабель неглубоко.jpg vScan_кабель неглубоко.jpg](/upload/medialibrary/047/atw8btveyxs2bgatavpjpak6ppcr96uq.jpg)
Кабель на небольшой глубине
Сообщает что кабель находится на глубине менее 20 см. Оператор должен быть внимательнее!
![vScan_расскачивание.jpg vScan_расскачивание.jpg](/upload/medialibrary/26b/vcmnoyc3s5c691asoodiqint6yaz9526.jpg)
Раскачивание
Указывает на то, что оператор слишком сильно размахивает приёмником, что может привести к выдаче неверной информации.
![vScan_перегрузка.jpg vScan_перегрузка.jpg](/upload/medialibrary/f3a/adaqn9wnsvxmwgbaj4erxfx9cbflblot.jpg)
Перегрузка
Возникает в месте с сильным электромагнитным полем или когда приёмник находится очень близко от генератора в режиме индукции.

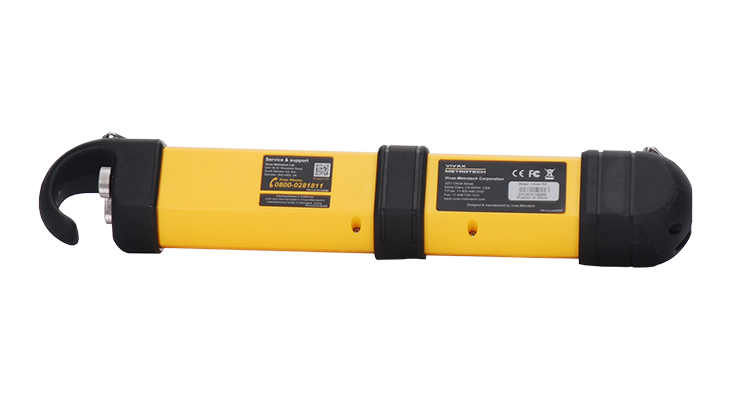

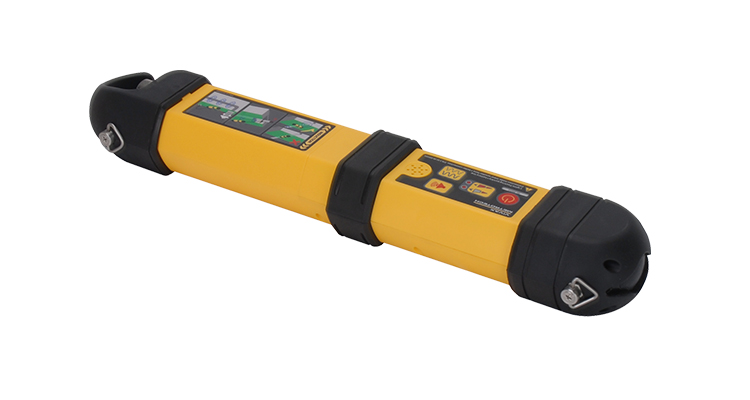

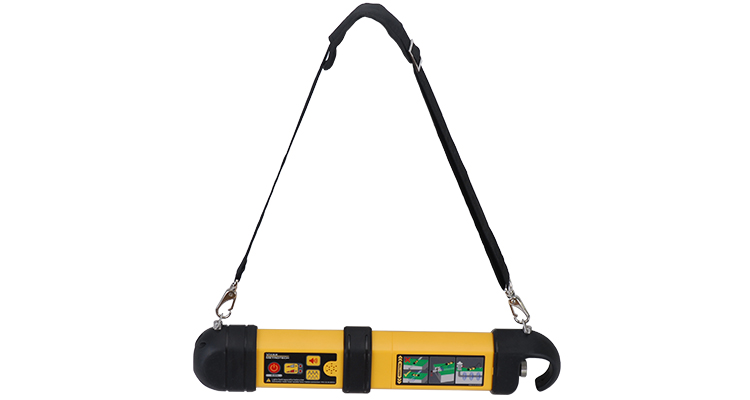

vScan-1Tx (1 Ватт)
- Мощность: 1 Ватт
- Прочный корпус
- Легкий вес: 1,7 кг с батареями
- Одновременная работа на частотах 33 кГц и 131 кГц
- Звуковой индикатор качества подключения
- Режим широкой индукции
Генератор работает на двух частотах 33 кГц и 131 кГц, которые подаются на линию одновременно.
При подаче сигнала на линию любым способом (подключиться или индукция) в генераторе меняется издаваемый звуковой сигнал, сообщая оператору о качестве соединения.
Генератор 1-Tx работает в трёх режимах:
-
-

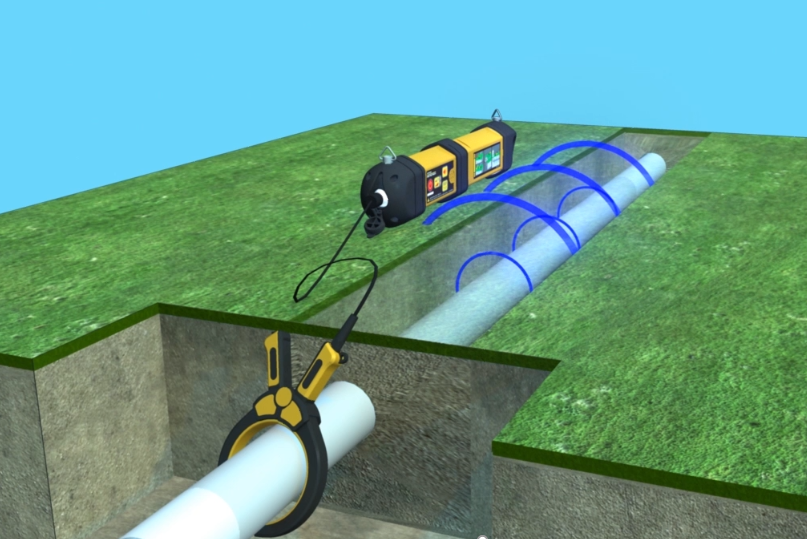

При работе с зажимом необходимо учитывать следующие моменты:
а) Зажим должен быть полностью соединён!
б) Линия к которой Вы подключаетесь должна быть "заземлена" с обеих сторон от места куда вы подключили клещи! -
![conect.png conect.png](/upload/medialibrary/c3e/yc6wchm06ui34yhiyz11ob1cgly6w4ot.png)
![clamp.png clamp.png](/upload/medialibrary/fb3/9m7ih7ehnlssi72mp6climei0f4pjv6v.png)
![induction.png induction.png](/upload/medialibrary/67e/1748n4q9q1diqrz30421wbzwrf0j6m94.png)
- 1 разъем Mini USB для передачи данных/программирования
- 1 разъем для зарядного устройства
- Кнопки: Вкл./Выкл. и Inf (Информация)
- Поворотный регулятор усиления - 1 шт.
- Переключатель - 1 шт.
- Активные: 33 кГц, 131 кГц, Dual (33 кГц и 131 кГц),
- Пассивные: Энергия (50Гц / 60Гц), Радио, CP100/CP120 (поиск провода катодной защиты),
- Частоты зонда: 33 кГц, 512Гц и 640 Гц.
- До 3х метров: +/- 3% от глубины
- Глубже 3х метров: +/- 5% от глубины
- До 3х метров: +/- 3% от глубины
- Глубже 3х метров: +/- 5% от глубины
- Перезаряжаемая литий-ионная аккумуляторная батарея с зарядным устройством
- Щелочных батарей типа "D" батарей в количестве 4 шт.
- 32,8 кГц (32,768 Гц)
- 131 кГц (131,072 Гц)
- Dual - Оба сигнала передаются одновременно
- 32,8 кГц (32,768 Гц)
- 131 кГц (131,072 Гц)
- Dual - Оба сигнала передаются одновременно
- Вкл/Выкл
- Громкость динамика
- Уровень выхода сигнала
- Импульсный/непрерывный сигнал выхода
- Изменение звукового сигнала подтверждает хорошее соединение
- Звуковой сигнал импульсный или непрерывный для отражения выхода передатчика
- Медленный импульсный звуковой сигнал для указания низкого заряда батареи
Приёмник
Корпус |
Ударопрочный, изготовленный литьём под давлением корпус из термопласта (ABS) |
Вес |
2.2 кг. |
Размер |
69 см. x 28 см. x 7.5 см. |
Экран |
TFT экран высокого разрешения, 240 x 400 пикселей, 2.7” (6.9см), с подсветкой. |
Звук |
Два динамика: внутренний (встроенный) динамик и съемный динамик на закрученном проводе, который соответствует всем стандартам безопасности касательно требований к уровням воспроизведения звука. |
Питание |
Щелочные (Alkaline) батарейки, тип АА, 6 штук. |
Время работы от батареек |
около 12 часов |
Внешние разъёмы |
|
Управление |
|
Инструменты определения местоположения | Компас. Показывает направление трассы (активируется на частотах 33 кГц и 131 кГц) |
Частоты работы |
|
Точность локации |
Боковая точность: |
Точность определения глубины |
|
Рабочая температура |
от -20 до +50 градусов по Цельсию |
Гарантия |
24 месяца |
Генератор
Конструкция | Корпус из ударопрочного термопластика (ABS), изготовленный литьем под давлением |
Вес |
1,5 кг (с литий-ионными батареями) 1,7 кг (со щелочными батареями) |
Габариты | 46 см x 9 см x 6,5 см (длина) x (ширина) x (высота) |
Дисплей | Два светодиодных интерфейса |
Варианты Питания |
|
Время работы Щелочных (Alkaline) батареи | Около 12 часов |
Время работы Литий-ионного (Li-Ion) аккумулятора | Около 36 часов |
Используемые частоты в Режиме индукции | 32,8 кГц (32,768 Гц) |
Используемые частоты в Режиме прямого подключения |
|
Используемые частоты в Режиме клещей |
|
Управление |
Четыре кнопки:
|
Звуковой индикатор |
Динамик:
|
Степень защиты | IP65 и NEMA 4 |

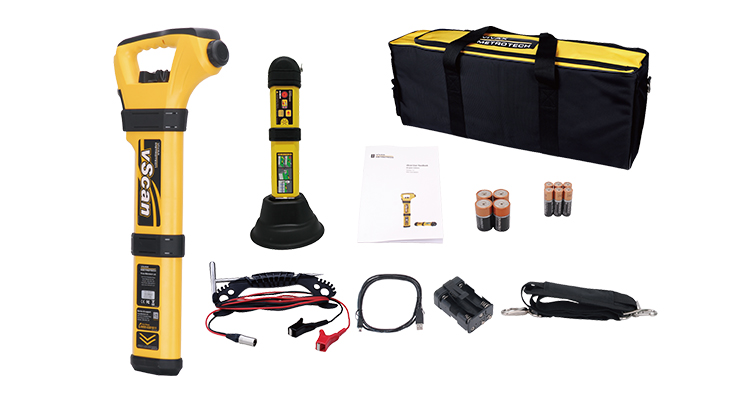

- Приёмник vScan
- Бокс для батареек
- Батарейки 6 шт. тип АА для приёмника
- Генератор vScan-1Tx (1 Ватт)
- Комплект батарей типа D, 4 шт.
- Провода прямого подключения (красный, черный - тип «крокодилы»)
- Пристегивающийся ремень для переноски генератора
- Штырь заземления
- Магнит для подключения трубопроводу
- Сумка для транспортировки
- Инструкция на русском языке
