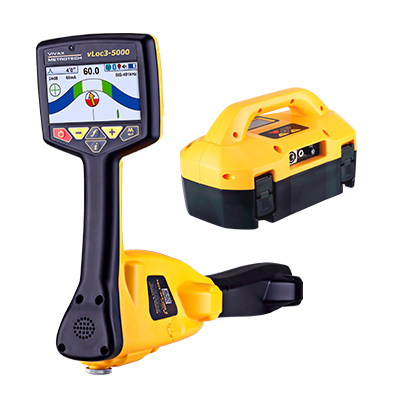

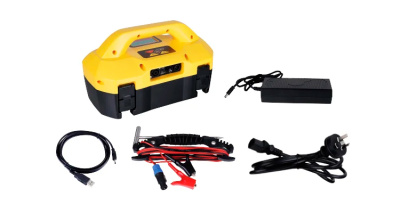

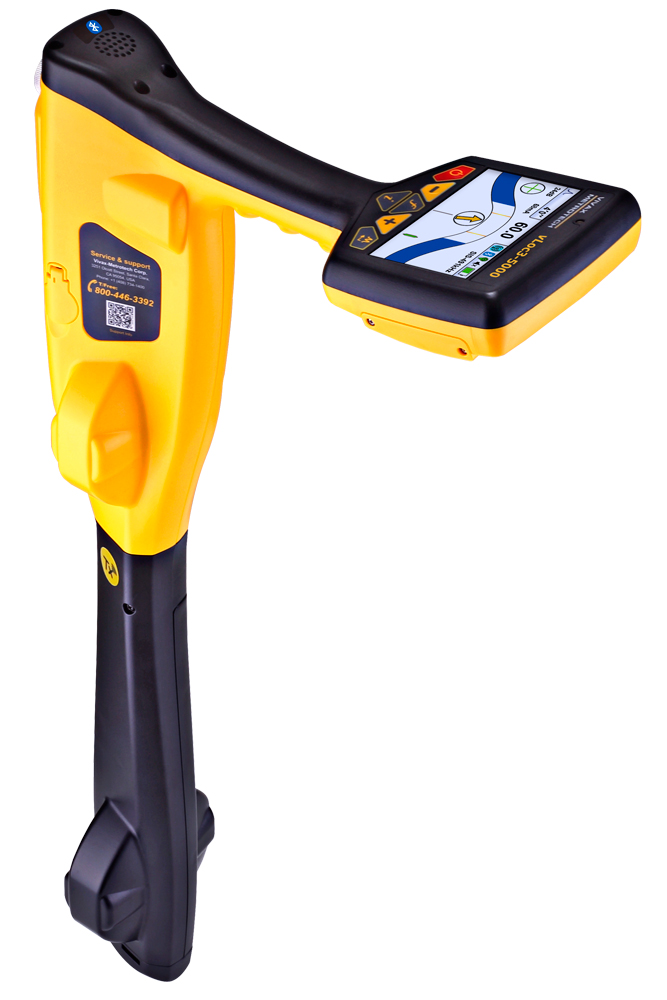

Комплект трассоискателя: приёмник vLoc3-5000 с генератором SiS 10 Вт. в Казахстане
Тип
|
Для Водоканала, Для Энергетики, Для Телекоммуникаций, Для Геодезии, Для ЖКХ, Для Дорожно-Ремонтных служб, Для Нефте-газового сектора |
-
2 635 200 тенге/шт
-
2 232 600 тенге/шт

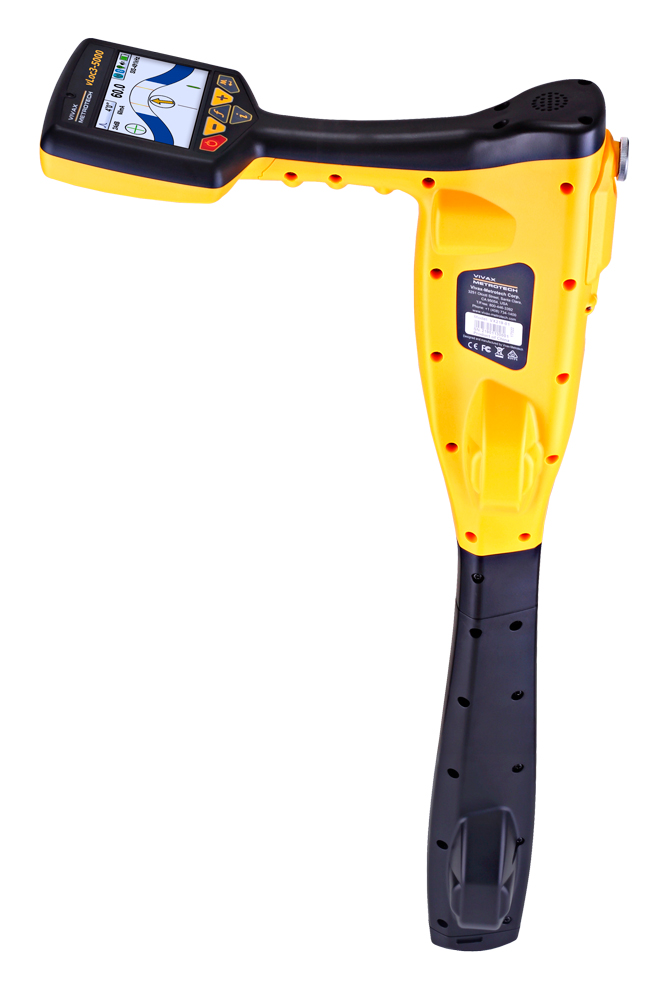

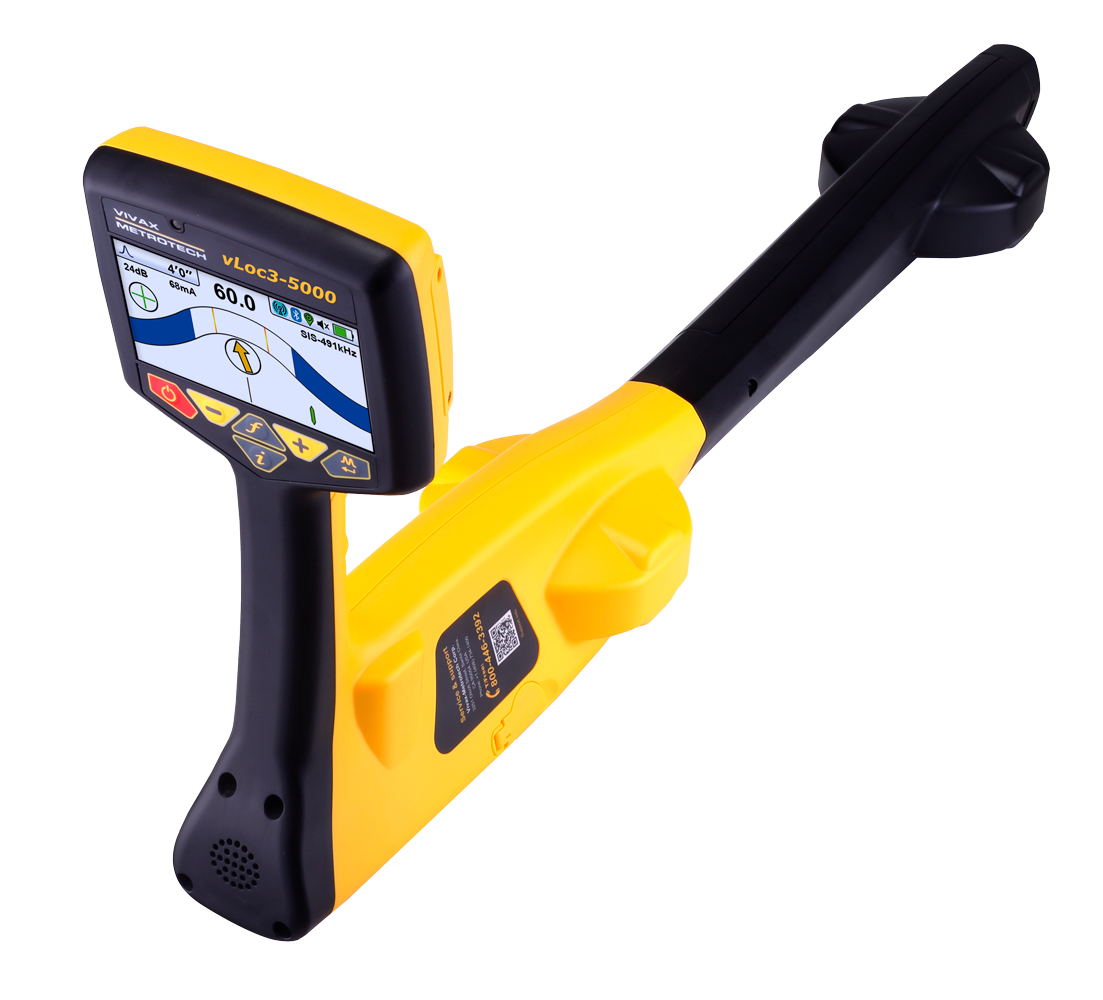

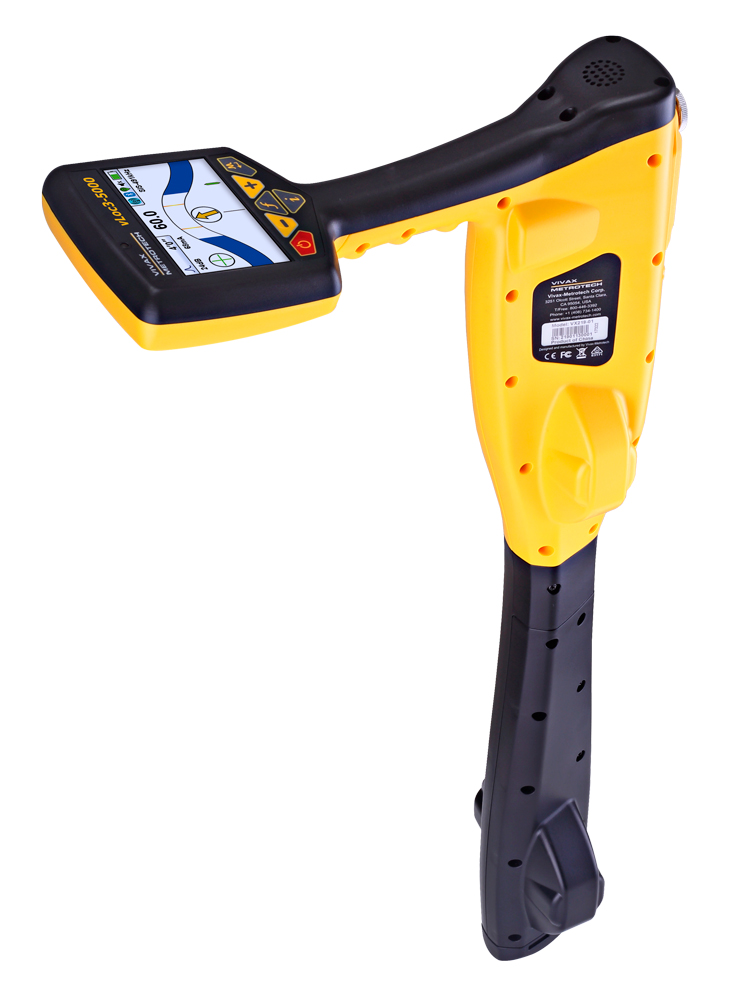

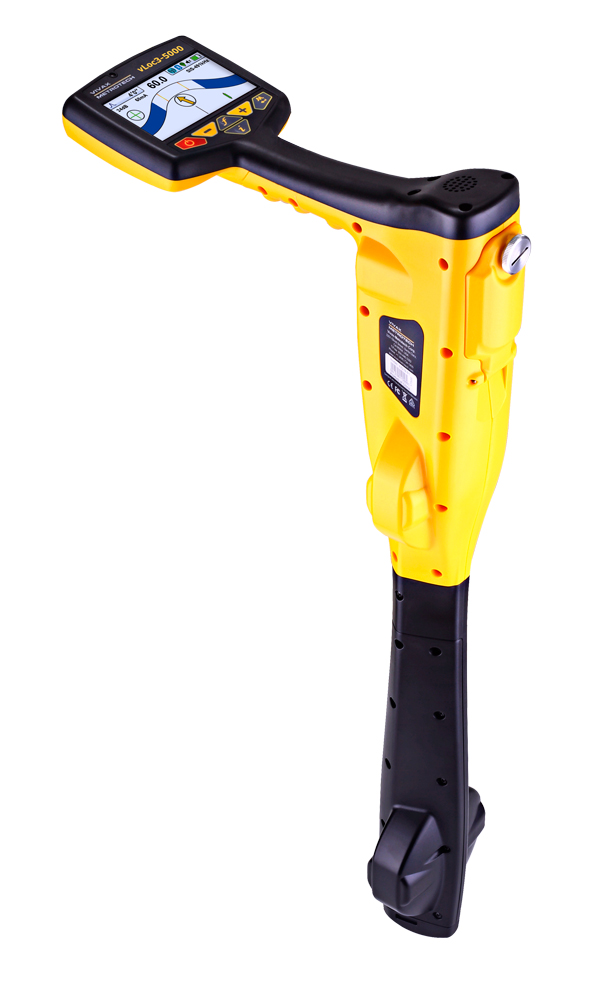

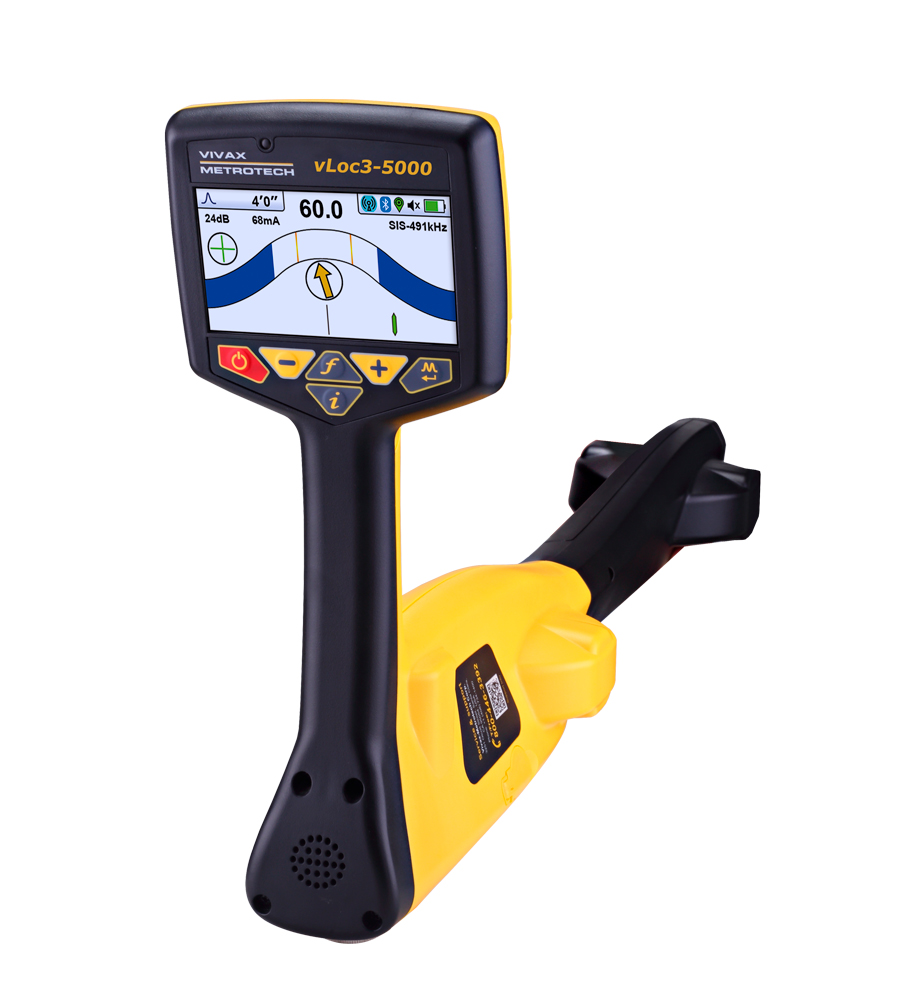

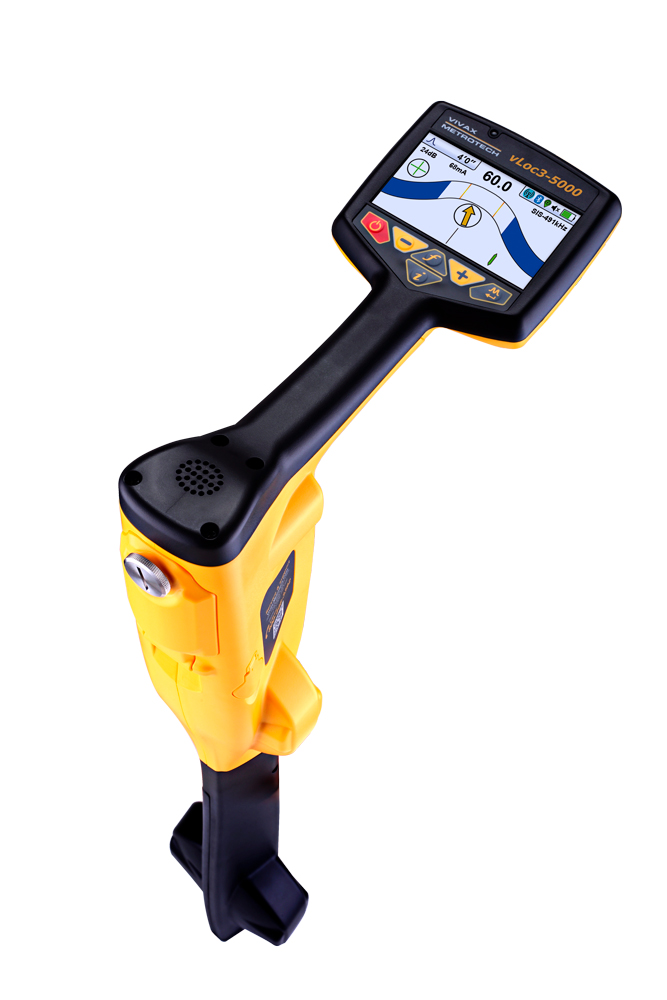

Инновационный vLoc3-5000 - флагман среди приборов для поиска подземных коммуникаций. vLoc3-5000 единственный приёмник совмещающий в себе функции Signal Select, Signal Direction, онлайн индикация уровня электромагнитных помех и встроенный GPS. Информация о коммуникации и GPS данные можно сохранять в приёмнике и выгружать позже для дальнейшего анализа или, используя бесплатное приложение VM-MAP для смартфонов, пересылать данные сразу в облачный сервис для создания карт.
Приёмник имеет широкий диапазон активных частот от 98 Гц до 200 кГц и пассивные режимы Power (кабели под напряжением) и Radio (радиосигналы).
Функции SD (Signal Direction) - направление сигнала на низких частотах) и SiS (Signal Select) - направление сигнала на средних и высоких частотах, индикация "свой/чужой") являются стандартными для приёмника vLoc3-5000 и помогают оператору идентифицировать коммуникацию в сложных местах - места с высокой плотностью инженерных коммуникаций и/или наличием электромагнитных помех.
В добавлении к режиму "Классическая локация", приборы серии vLoc3 имеют дополнительные режимы:
- "Поиск вектора" - автоматический поиск коммуникации при невозможности нахождения непосредственно на ней (автомобили, здания, деревья и т.д.)
- "Поперечная схема или "Мин/макс сигнал" - отображает одновременно информацию о местоположении коммуникации в режиме минимум и максимум
- "Просмотр плана" - указывает ориентацию коммуникации в горизонтальной плоскости под любым углом поворота приёмника
- Новый режим отображения "Зонд" с указанием направления, даже если зонд расположен вертикально.
Основные особенности приёмника vLoc3-5000:
- Комфортная работа в городских условиях среди большого скопления коммуникаций;
- Конструкция трассоискателя сделана из высокопрочного пластика, что позволяет работать с ним в жестких условиях;
- Ультралегкий вес – всего 2,1 кг.;
- Li-Ion аккумулятор в приёмнике на 27 часов беспрерывной работы;
- Яркий, трансфлективный, цветной, антибликовый ЖК-экран, 480x272 пикселей, глубина цвета: 16 бит; диагональ: 4,3’’ (10 см.);
- Два набора всенаправленных антенн - всего 6 датчиков. Каждый набор состоит из: Двух антенн компаса; Двух горизонтальных антенн и Двух вертикальных антенн;
- Компас - на экране отображается направление коммуникации относительно оператора;
- Стрелки указатели (лево/право) - показывают приближение или отдаление от коммуникации;
- Глубина залегания коммуникации и сила тока отображается на экране в реальном времени;
- Глубина обнаружения коммуникации до 30 метров (глубина зависит от качества сигнала, степени искажения сигнала. Рабочая глубина до 7 метров). В режиме "Поиск Зонда" - до 10 метров (зависит от типа зонда);
- Цветной индикатор показывает искажения сигнала;
- Поиск повреждении в коммуникации;
- Находит нужный (искомый) кабель среди большого количества рядом пролегающих кабелей;
- Новые экраны поиска – повышают эффективность пользователя при трассировке;
- Встроенный Bluetooth-модуль для соединения с внешним GPS;
- Встроенный WI-FI;
- Встроенный GPS-модуль;
- Огромная внутренняя память позволяет хранить около 50 миллионов записей. Каждая запись содержит глубину, текущую силу сигнала, дату, время, режим работы, значение усиления, рабочую частоту, качество сигнала, широту, долготу высоту над уровнем моря (при подключенном GPS модуле);
- Большой выбор аксессуаров для решения повседневных и специализированных задач.
- Восемь режимов пассивной локации (используется только приёмник). Из них самые Популярные: Энергия (50 Гц), Радио (1 кГц - 22,7 кГц), СР100 / CP120 (катодная защита);
- Режим поиска повреждений; SD (Signal Direction) «Направление сигнала» - позволяет по направлению тока определить подключённую коммуникацию от рядом проходящих. Другими словами определить "свой/чужой" кабель. Функция SiS (Signal Select) - это специальная функция, позволяет отслеживать положительный потенциал на подключенном кабеле.
- Диапазон настраиваемых частот от 98 Гц до 200 кГц (для работы с генератором).
Цветной индикатор искажения сигнала:
Шкала зелёного цвета – сигнал с минимальным искажением, достоверность определения глубины и положения 100%

Шкала синего цвета – искажения сигнала в рабочем пределе, положение правильное, в определении глубины может быть допустимая погрешность.

Шкала красного цвета - сильное искажение сигнала. Не рекомендуется делать измерение глубины, трасса может быть определена неточно.


Тест может быть запущен в полевых условиях и не требует дополнительного оборудования и подключения к компьютеру. Прямая подача сигнала используется для подтверждения передающей функции антенны, в то время как дальнейшая самопроверка проверяет все, от печатных плат до ЖК-дисплея. Полученные измерения сравниваются с первоначальной заводской калибровкой, а затем выполняются самопроверки, чтобы убедиться, что система остается в пределах заданной точности. Самопроверка автоматически проверяет все шесть датчиков, используя три частоты: низкую, среднюю и высокую.
Результаты самопроверки сохраняются во внутренней памяти с отметками даты и времени для последующего извлечения с помощью бесплатного настольного приложения MyLocator3.
Экраны поиска:

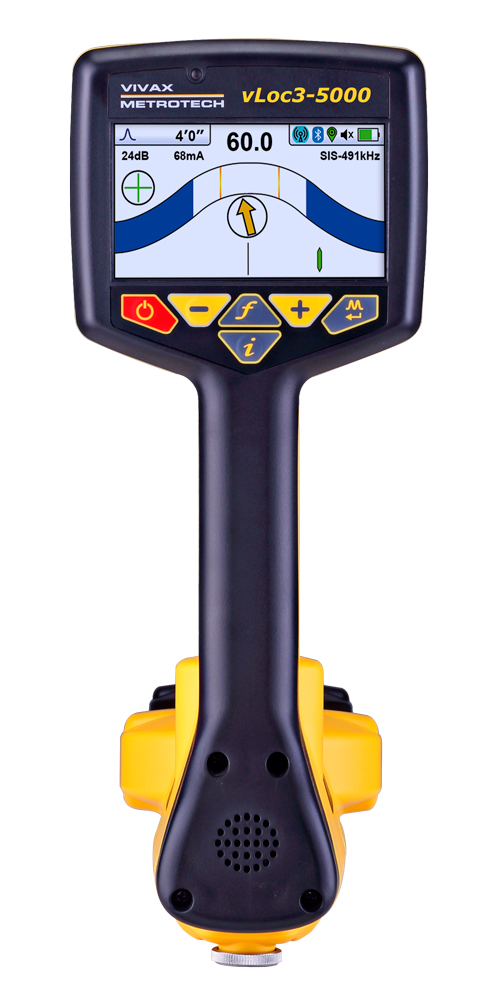

Классический экран для vLoc3-5000 (5000 Classic Screan) - Индикатор интенсивности сигнала на столбиковой диаграмме, с частотами SiS, знак “+” означает правильную трассу, знак “- “ означает неправильную трассу.

Классический экран (Classic Screan) - направляющие стрелки влево/вправо, компас (показывает направление коммуникации), показания глубины до 7 метров в реальном времени.

Экран "вид в плане" (Plan View Screen) - показывающий на весь экран относительное положение коммуникации под любым углом.


Экран график сигнала (Transverse Plot Screen) - показывающий одновременное измерение искажения сигнала по пику и нулю, что позволяет более точно обнаружить центр коммуникации.

Новый графический экран Зонда (Sonde Screen) с направляющими стрелками, ведущими к местоположению зонда, даже в вертикальном положении.
В трассоискателе реализована новая функция выдачи предупреждений:

Информация выдаётся оператору в виде значков на экране приёмника, в качестве звукового сигнала или вибрации в рукоятке.

Кабель над оператором
Сообщает о наведенном сигнале от более сильного источника, например, от воздушных линий электропередач.

Кабель на небольшой глубине
Сообщает что кабель находится на глубине менее 20 см. Оператор должен быть внимательнее!

Раскачивание
Указывает на то, что оператор слишком сильно размахивает приёмником, что может привести к выдаче неверной информации.

Перегрузка
Зачастую возникает в месте с сильным электромагнитным полем или когда приёмник находится очень близко от генератора в режиме индукции.
VMMap – Бесплатная программа на смартфон

Функционал программы позволяет накладывать данные о глубине и местоположении снимаемой коммуникации на Google снимки в режиме реального времени путем обмена данными между смартфоном и трассоискателем. Для определения координат используется встроенный в смартфон GPS приемник. В зависимости от типа коммуникации можно использовать маркеры различных цветов, снабжать маркеры дополнительными текстовыми комментариями или прикреплять фотографии со смартфона.
Записанные данные можно отправить с мобильного телефона по электронной почте в одном из форматов: csv, klm, shp, txt или xls.
Функция захвата изображений в приложении позволяет пользователю прикреплять изображения в формате JPEG к Вашим записям. Это удобный инструмент для фиксации отчёта об окончании проекта или зафиксировать нужные точки на трассе, например, муфты, дефекты и проч ее.
Приложение VMMap создает карты в режиме реального времени, что позволяет специалисту на выезде быть уверенным в точности собираемых данных.
- Использует карты Google и Apple.
- Настройки низкой и высокой точности GPS.
- Plug-and-play сопряжение Bluetooth с приемниками.
- Экспорт в различные типы файлов для использования с популярными ГИС-программами.
- Совместимость с Google Maps, Asset Management и программным обеспечением GIS.
- Отображение нескольких инженерных сетей на одной карте с помощью цветных маркеров.
- Приложение VMMap Mobile совместимо с устройствами iOS и Android.
VMMap Web Portal – Облачный сервис для хранения и обработки данных

MyLocator3 – бесплатная программа на компьютер.

Передача данных — приложение MyLocator3 загрузит данные, собранные с приёмника, включая отметку времени, координаты GPS, измерения глубины, ток на линии и ваши заметки, введенные во время локации.
Обновления программного обеспечения — MyLocator3 проверяет наличие обновлений программного обеспечения приёмника и приложений при каждом подключении к Интернету.
Персонализация — добавьте информацию о владельце/пользователе, фоновое изображение, логотип или короткое сообщение на начальный экран.

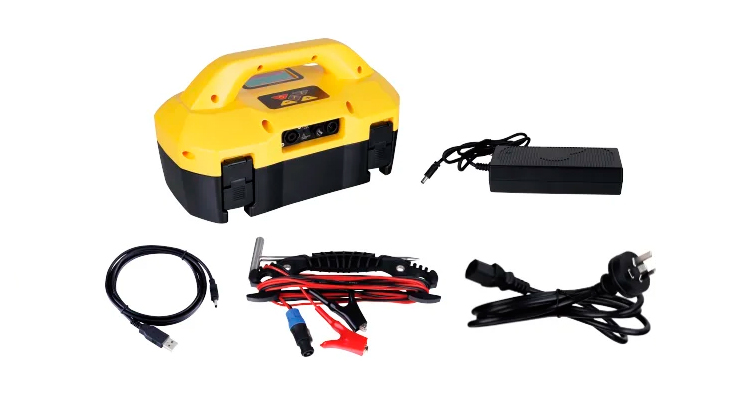

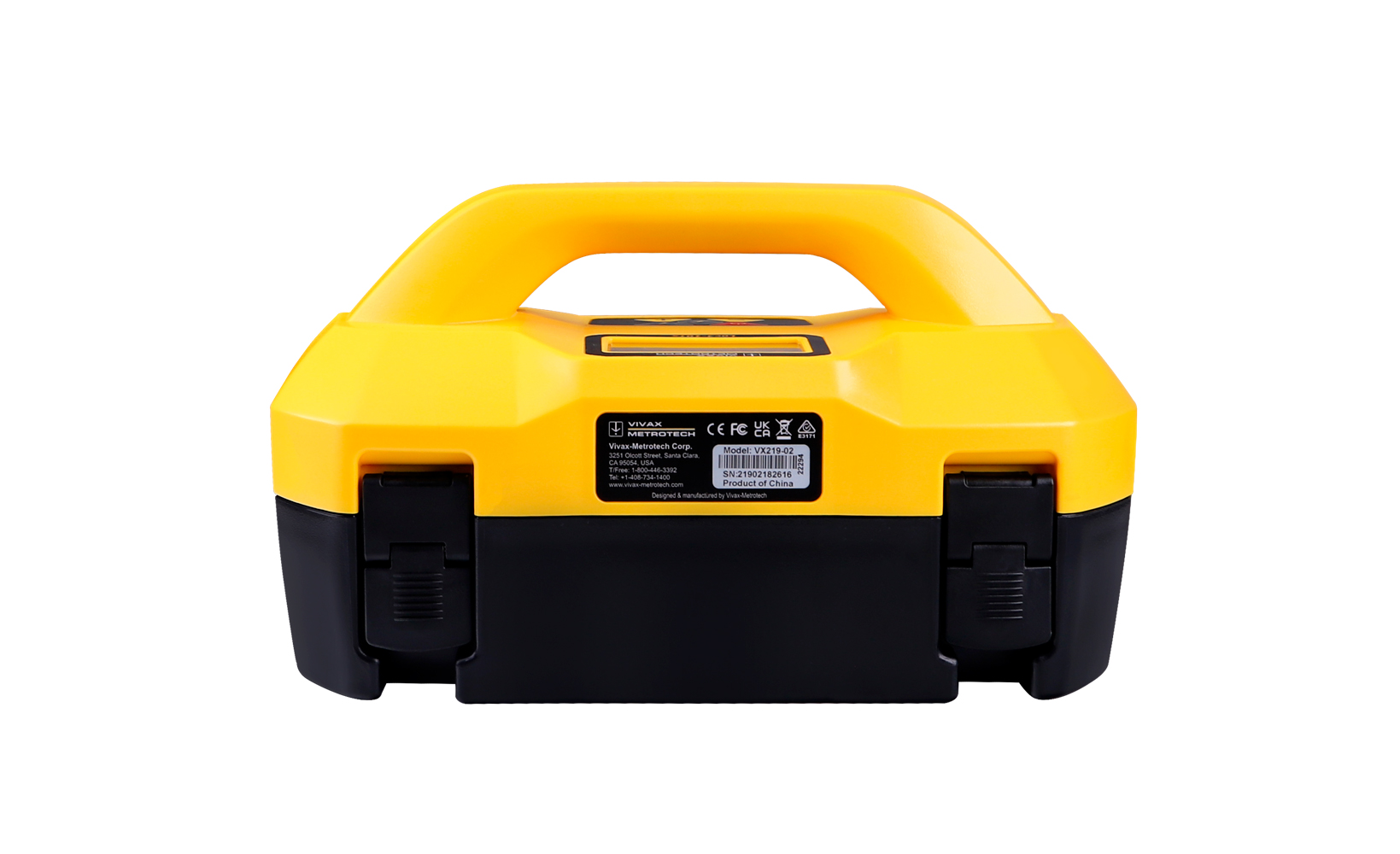

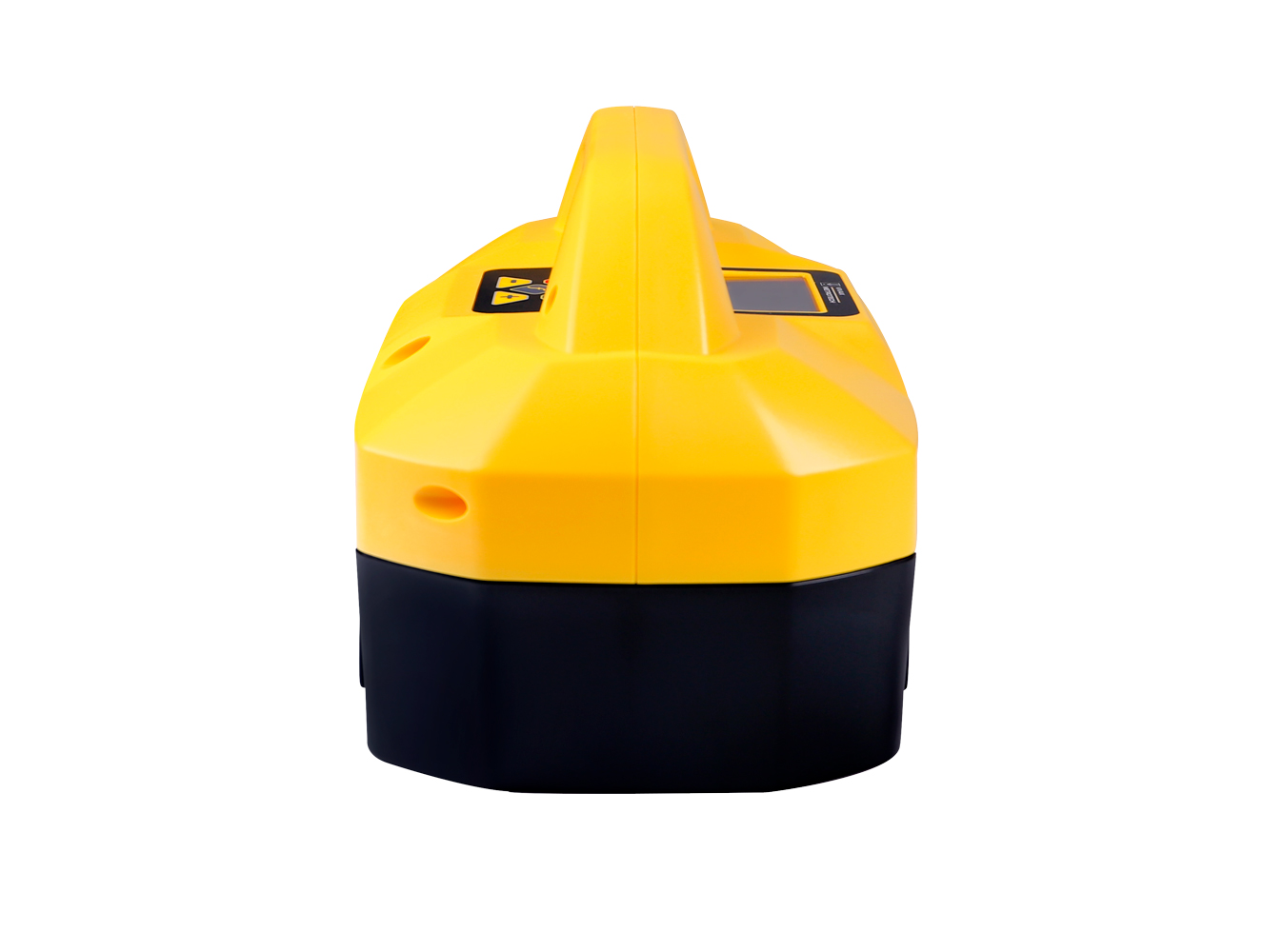

Генератор/Передатчик
С

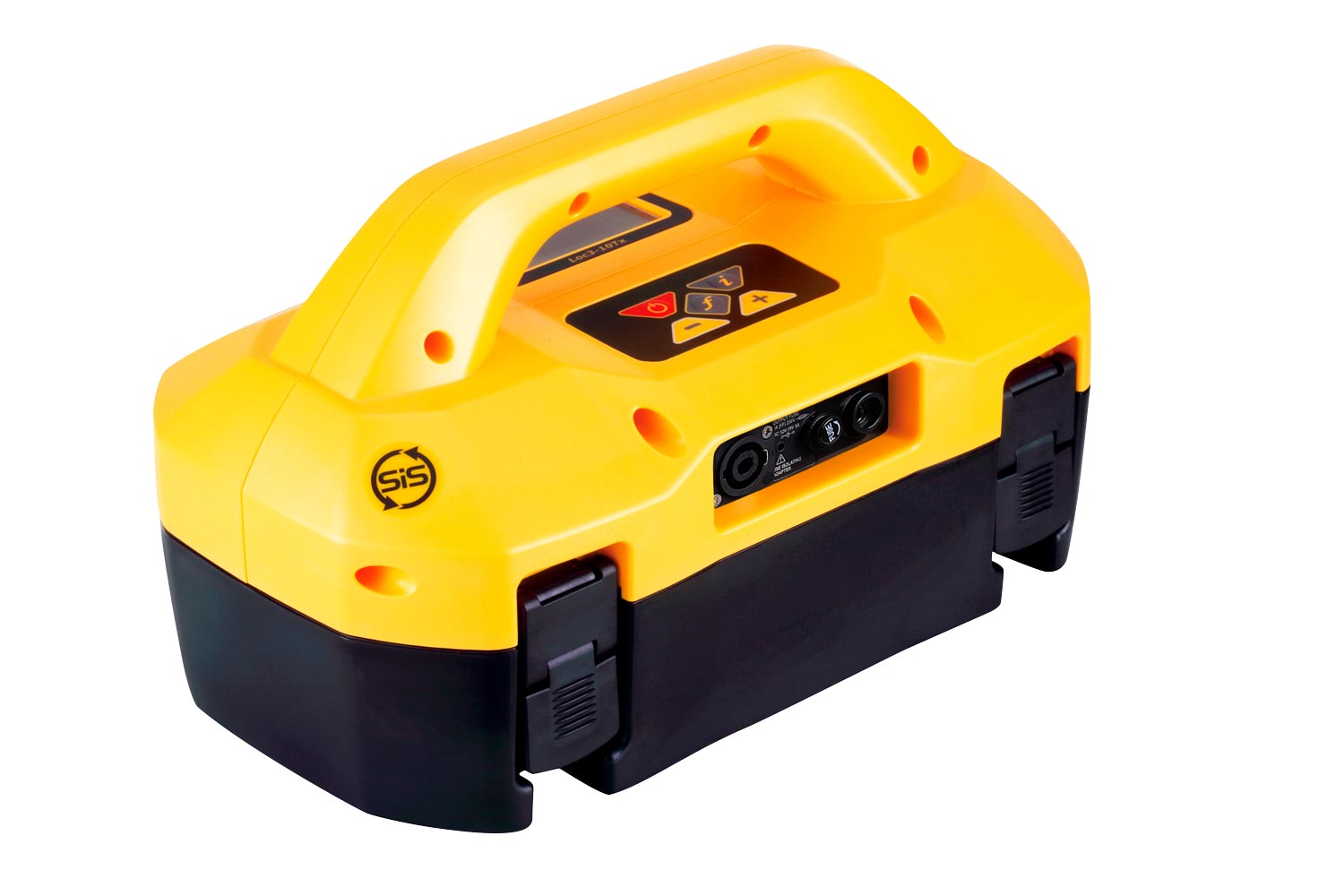

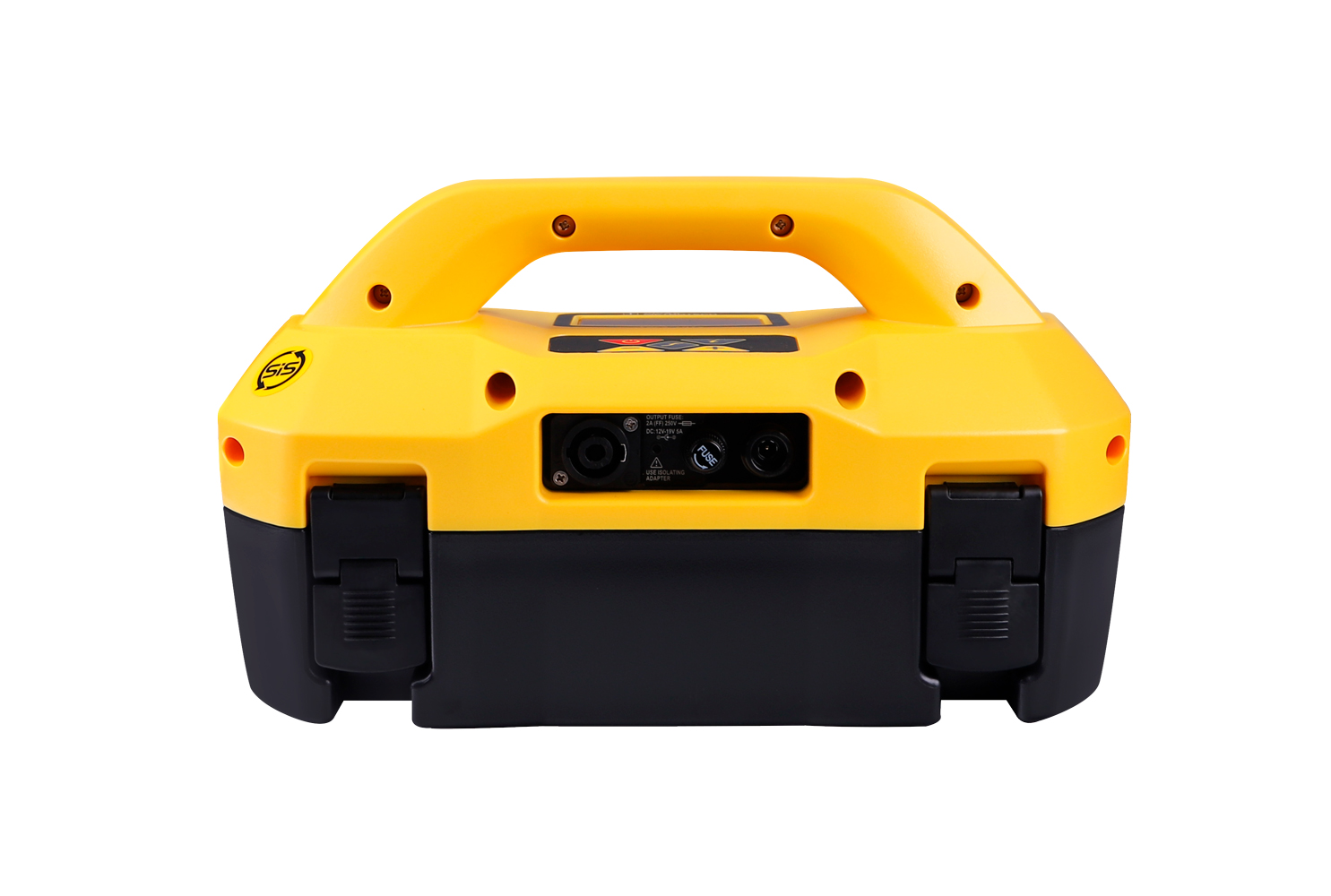

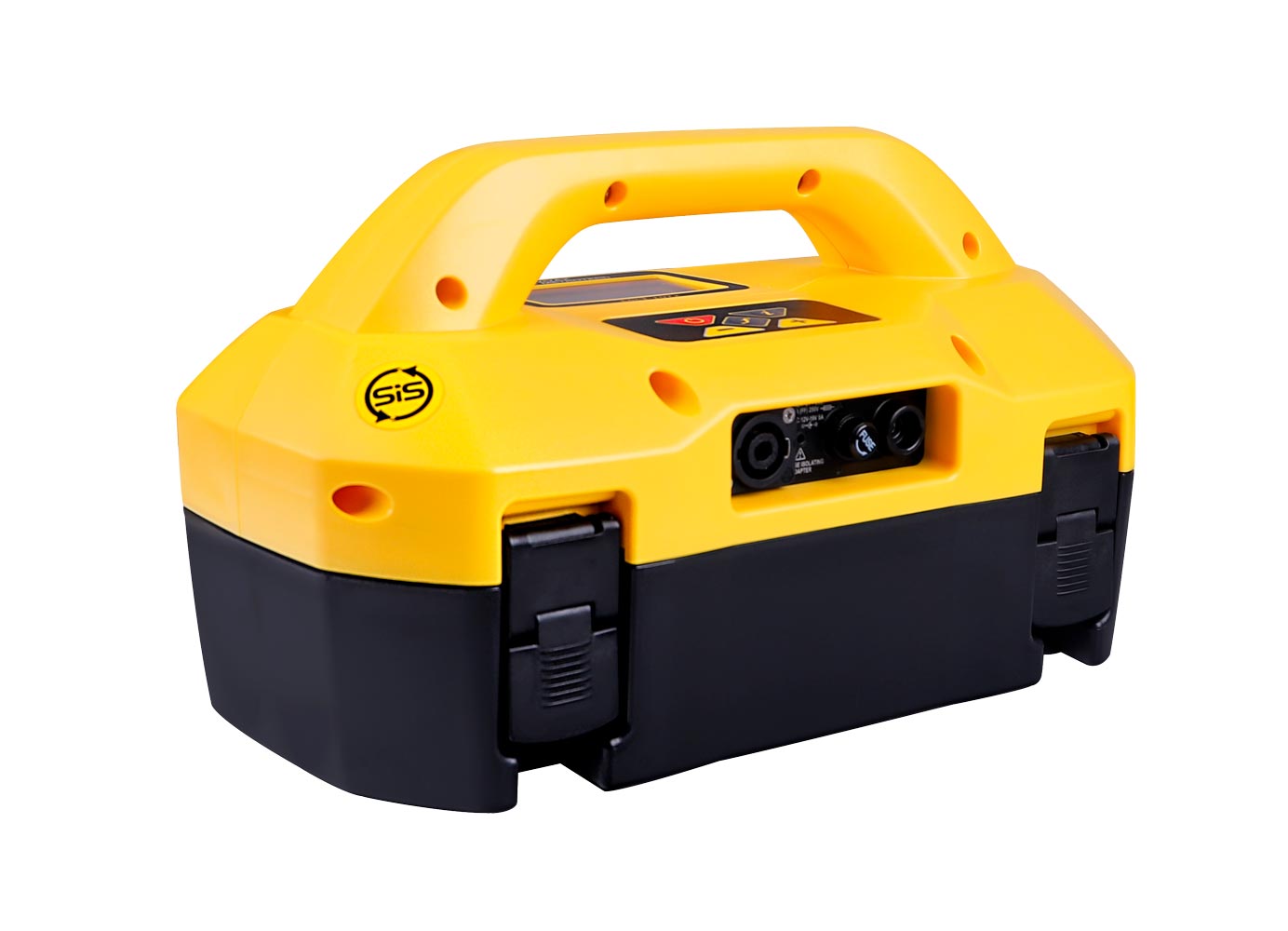

тандартный широкополосный передатчик (генератор) Loc3-10Tx мощностью 10 Ватт позволяет работать в режимах индукции и прямого подключения на частотах от 98 Гц до 200 кГц, а также использовать функцию SD (определение направления сигнала), выполнять поиск повреждений и измерять активное сопротивление до 1 МОм. Точечно-матричный экран со светодиодной подсветкой размером 2 дюйма x 1 дюйм используется для отображения типа соединения, значений выходного тока, напряжения, сопротивления, частоты, громкости, уровня заряда аккумуляторной батареи и предупреждений о высоком напряжении.
Благодаря легкому, прочному и эргономичному корпусу, имеющему класс защиты IP65, передатчик выдает достоверные значения выходного тока в режимах прямого подключения, клещей или индукции, а также обеспечивает защиту от входных напряжений до 240 В.
Функция определения направления сигнала (SD) позволяет убедиться в том, что найдена целевая линия, к которой подключен передатчик. Когда передатчик подключен к целевой линии, сигнал проходит по ней и находит простейший путь обратно (обычно через землю и заземляющий стержень). Однако зачастую сигнал возвращается через соседние коммуникации, поскольку именно по ним проходит самый простой путь. В результате в области может быть несколько сигналов, излучаемых коммуникациями, что затрудняет идентификацию целевой линии. Данные обратные сигналы обычно проходят в направлении, противоположном направлению подаваемого сигнала. Функция SD позволяет определить направление, в котором проходит сигнал, чтобы идентифицировать целевую линию.

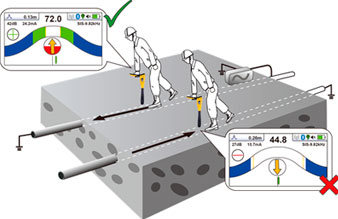

Функция SiS (Signal Select) - это специальная функция, позволяет отслеживать положительный потенциал на подключенном кабеле.
Функция доступна только на следующих частотах: SIS-491 Гц, SIS-982 Гц, SIS-8,44 кГц и SIS-9,82 кГц. При использовании вместе с приемником vLoc3-5000 функция выбора сигнала становится мощным инструментом для точной идентификации кабеля. На экране приемнике появляется положительный (+) значок, если оператор правильно определяет и отслеживает линию. Отрицательный значок (-) появляется, если оператор находит параллельную линию или обратный ток вместо желаемой линии. Трассировка по линии обеспечит постоянную индикацию одной и той же полярности.

- Мощность: 10 Ватт
- Прочный корпус
- Лёгкий вес: 3,2 кг. с аккумулятором
- Режим SD - направление сигнала на низких частотах
- Режим SiS - направление сигнала на средних и высоких частотах (Только в генераторах SiS)
- Встроенный измеритель: А (Амперы), V (Вольты), O (Омы)
Генератор Loc3-10Tx работает в трёх режимах:
-
Режим прямого подключения - Самый надёжный и точный метод для трассировки линии. Работая в этом режиме, доступно больше всего частот, что позволит подобрать лучшую частоту для решения поставленной задачи. Используя метод прямого подключения Вы минимизируете растекания сигнала на сторонние коммуникации. Для прямого подключения используется чёрно/красный кабель тип "крокодил" (поставляется в комплекте с передатчиком). Красный "крокодил" подсоединяем к трубопроводу или кабелю, который планируется трассировать, а чёрный "крокодил" на штырь заземления, который устанавливается под углом 90 градусов от коммуникации.
-
Индукционные клещи (зажим) - для соединения вокруг линии без прямого контакта ней. Пользоваться зажимом очень просто, удобно и эффективно. Вам необходимо просто защелкнуть клещи вокруг кабеля или трубы.
При работе с зажимом необходимо учитывать следующие моменты:
а) Зажим должен быть полностью соединён!
б) Линия к которой Вы подключаетесь должна быть "заземлена" с обеих сторон от места куда вы подключили клещи! -
Индукционный режим – Чаще всего используется, когда нет возможности подключиться напрямую к линии (с помощью "крокодилов" или индукционных зажимов). Устанавливаем генератор на землю, предположительно над целевой линией так, чтобы ручка генератора располагалась по направлению с трассой. При включении, передатчик автоматически выберет индукционный режим работы. Генератор создаст вокруг себя магнитное поле на своей частоте, которое "перетекает" на трубу или кабель. Удобный вариант работы что бы найти и протрассировать коммуникацию, когда нет исполнительной съёмки, внешних видимых отметок линий и в других сложных ситуациях.



- Две антенны компаса
- Две горизонтальные антенны
- Две вертикальные антенны
- Перезаряжаемый литий-ионный (Li-Ion) аккумулятор.
- Щелочные батарейки типа AA (6 штук).
-
Щелочные батарейки – время работы с перерывами при +21ºC составляет 12 часов
-
Литий-ионная (Li-Ion) аккумуляторная батарея – время работы без перерыва, при +21ºC, составляет 27 часов
-
Гнездо для вспомогательных принадлежностей, предназначенное для зарядки внутренних аккумуляторных батарей и установки вспомогательных принадлежностей
-
Гнездо mini-USB для передачи данных и программирования
- Рабочий: от -20º C до +50º C
- Хранения: от -40º C до +60º C
- EN 55011
- EN 61000-4-2: A1 и A2
- EN 61000-4-3
- EN 61000-4-8: A1
- ETSI EN 300 330-2
- ETSI EN 301 489-1
- ETSI EN 301 489-3
- Свод федеральных законов, раздел 47, часть 2
- Свод федеральных законов, раздел 47, часть 15
- Горизонтальная точность в режиме реального времени в 2DRMS
- Сброс SiS
- GPS-координаты
- Ток на линии
- Глубина до коммуникации
- Параметры входа
- Конфигурация антенны: Пик, Пик со стрелками, Широкий Пик, Нуль, Дельта Нуль, Всенаправленный Пик, Всенаправленный Широкий Пик
- Местоположение линии - измерение глубины и тока
- Состояние батареи
- Громкость динамика
- Состояние Bluetooth и GNSS (если установлено)
- Мощность сигнала – линейчатая диаграмма и числовое значение
- Цветная шкала, показывающая уровень искажения
- Вспомогательные стрелки указатели влево / вправо
- Компас: круговой индикатор направления коммуникации
- Автоматическое распознавание вспомогательных принадлежностей
- Специальные окна для некоторых вспомогательных принадлежностей
- Расположение линии – измерение глубины и силы тока
- Поиск зондов – измерение глубины
- Уровень усиления (в дБ)
- Выбранная частота
- Уровень заряда аккумуляторных батарей
- Громкость динамика
- Состояние Bluetooth и GPS
- Меню и подменю для конфигурирования изделия
- Настраиваемое пользователем окно-заставка
- Частоту, включаемую при нажатии на кнопку «f»
- Режим поиска, включаемый при нажатии на кнопку «m»
- Окно настройки, отображаемое при длительном нажатии на кнопку «m»
- Единицы измерения (футы / м)
- Звук (тон) – нормальный / модулированный
- Язык русский
- Непрерывное измерение глубины / силы тока
- Громкость динамика
- Подсветка
- Подключение Bluetooth-устройств (при наличии)
- Радиоканал для передатчика (при наличии)
- Предупреждения (чрезмерное отклонение, сигнал от воздушного кабеля, малая глубина кабеля, слишком сильный сигнал)
- Автоматическое выключение – возможные настройки: отключение через 5 минут, отключение через 10 минут, функция не используется
- Внутренний накопитель, на котором может храниться до 50 миллионов записей
- Для каждого места сохраняются следующие параметры: глубина, сила тока, режим, уровень усиления, частота, неопределенность поиска.
- При подключении к GPS-модулю (через Bluetooth) данные регистрируются с указанием координат, даты и времени
- Диапазон настраиваемых частот от 98 Гц до 200 кГц;
- Восемь режимов пассивной локации (когда используется только приёмник). Из них самые Популярные: Энергия (50 Гц), Радио (1 кГц - 22,7 кГц), СР100/ CP120 (катодная защита);
- Режим поиска повреждений;
- Частоты SIS: SIS-491 Гц, SIS-982 Гц, SIS-8440 Гц, SIS-9,82 кГц, SIS-35 кГц
- SD (Signal Direction) «Направление сигнала» - позволяет по направлению тока определить подключённую коммуникацию от рядом проходящих;
- Режим поиска Зонда.
-
Более 3 м. – 5% от глубины
-
До 3 м. – 3% от глубины
-
5% от фактического значения силы тока – более 3 м.
-
3% от фактического значения силы тока – более 3 м.
- 1 x 3-контактный разъем (XLR)
- 1 предохранитель (защита выхода) 1.6A / 250V
- 1 разъем Mini-USB
- 1 разъем для зарядного устройства и питания 12 В постоянного тока
- Ток (mA, Числовой)
- Вольт (V)
- Сопротивление (oM)
- Частота выходного сигнала
- Предупреждение о высоком напряжении, если напряжение в сети превышает 30 В переменного тока
- Громкость звукового сигнала (три уровня и выключено)
- Значок состояния батареи
- Гистограмма, показывающая долю успешно примененного сигнала
- Значок анимации, подтверждающий режим подключения (индукция, прямое подключение, зажим)
- Состояние управляющего соединения TX-RX (если установлено)
-
Качество связи - повышенная частота звуковых сигналов указывает на более качественный сигнал
-
Звуковой сигнал для подтверждения выбранного действия
-
Вкл/выкл
-
Частота
-
Выходной уровень
-
Информация (напряжение и сопротивление) / Настройка (громкость, частота и многорежимный режим)
Приёмник
Конструкция | Корпус из ударопрочного термопластика (ABS), изготовленный литьем под давлением |
Вес | 2,1 кг |
Габариты | 321 мм ( длина) x 124 мм (ширина) x 676 мм (высота) |
Тип экрана | Яркий, трансфлективный, цветной, антибликовый ЖК-экран, 480 x 272 пикселов, глубина цвета: 16 бит, 4,3’’ 10 см. |
Антенны приемника |
Два комплекта всенаправленных антенн. Каждый комплект состоит из: |
Питание |
|
Время работы батарей |
Количество циклов перезарядки: около 500. Время работы аккумуляторных батарей зависит от температуры.
|
Условия внешней среды | IP65 и NEMA 4 |
Внешние соединители |
|
Диапазон температур |
|
Соответствие требованиям и аттестация |
Данное изделие соответствует требованиям европейских стандартов (директива 99/5/EC)
|
Рабочие параметры | |
Отображаемая информация |
На экране информации (при нажатии кнопки f): |
Конфигурация |
Интуитивно-понятное меню настройки позволяет пользователю сконфигурировать:
|
Сохранение данных |
|
Передача данных | С помощью программы MyLocator, данные могут быть сохранены в форматах xlx, txt, fhp, kml (Google earth). |
Рабочие частоты |
Более 65 рабочих частот для решения любых повседневных задач:
|
Экраны/Режимы работы |
Классический режим vLoc3-5000 Классический режим vLoc3-Pro Экран график сигнала – отображение максимума и минимума для сравнения формы искажения Вид сверху – просмотр плана (без учета направления) Режим отображения вектора (поперечное положение и глубина) Поиск зондов |
Регулировка усиления / масштабирования | Ручная регулировка усиления выполняется при помощи кнопок «+» и «-»; возврат в центр (60% от полного значения) выполняется одним нажатием на кнопку Кнопки «+» и «-» используются для изменения величины вектора в зависимости от глубины и смещения кабеля |
Передача данных | С помощью программы MyLocator компании «Vivax-Metrotech», которую бесплатно можно загрузить с сайта: www.vivax-metrotech.com. Данные могут быть сохранены в следующих форматах: xlx, txt, fhp, kml (Google earth) |
Точность (значения указаны для одного источника неискаженного сигнала) | |
Точность определения места: |
|
Точность измерения глубины: | 3% от глубины |
Точность измерения силы тока: |
|
Диапазон значений глубины: | Зависит от мощности сигнала, излучаемого в сторону трассоискателя |
Совместимые передатчики | Loc3-10Tx SiS и Loc3-5Tx SiS |
Генератор
Наименование | Значение |
Конструкция |
Высокопрочный ABS пластик |
Вес |
С перезаряжаемым аккумулятором: 3.24 кг. |
Габариты |
332мм x 182мм x 185мм |
Тип дисплея |
Монохромный матричный графический ЖК-экран с подсветкой 60 мм. x 32 мм. |
Питание | Li-Ion аккумуляторный блок – 18 В. |
Время работы |
При выходной мощности 10 Ватт: 6 часов с Li-Ion аккумулятором.
При темперературе 21ºC – Непрерывного использования. Li-Ion аккумуляторы выдерживают 500 циклов перезарядки |
Степень защиты |
IP54 and NEMA 4 |
Внешние разъёмы |
|
1Информация на экране |
|
Рабочие частоты в Индукционном режиме |
Несколько частот между 8.19 кГц и 200 кГц |
Рабочие частоты в режиме Прямого подключения |
Доступны частоты в диапазоне между 98Гц и 200кГц, с установленными по умолчанию частотами: 512Гц, 8.19 кГц, 33 кГц, 65 кГц, 200 кГц |
Рабочие частоты в режиме Индукционных клещей/зажимов |
Доступны частоты в диапазоне между 8.19 кГц and 200 кГц с установленными по умолчанию частотами: 8.19 кГц, 33 кГц, 65 кГц, and 200 кГц |
Защита выхода |
Выход защищен от случайного кратковременного включения до 240 В переменного тока |
Звуковая индикация |
|
Управление |
Используйте кнопки для выбора:
|
- Приёмник vLoc3-5000;
- Сменный Li-Ion аккумулятор для приёмника;
- Бокс под шесть батареек типа "АА" для приёмника;
- Зарядное устройство 220 Вольт для приёмника;
- Генератор Loc3-10 Вт. с Li-Ion аккумуляторным блоком
- Зарядное устройство 220 Вольт для генератора;
- Комплект кабеля для прямого подключения тип "крокодил";
- Штырь заземления Т-типа;
- Магнит для подсоединения к металлическому трубопроводу;
- Кабель удлинитель заземления;
- USB-кабель;
- Инструкция на русском и английском языках;
- Сумка для транспортировки;
- Сертификат о первичной поверке образца РК.
