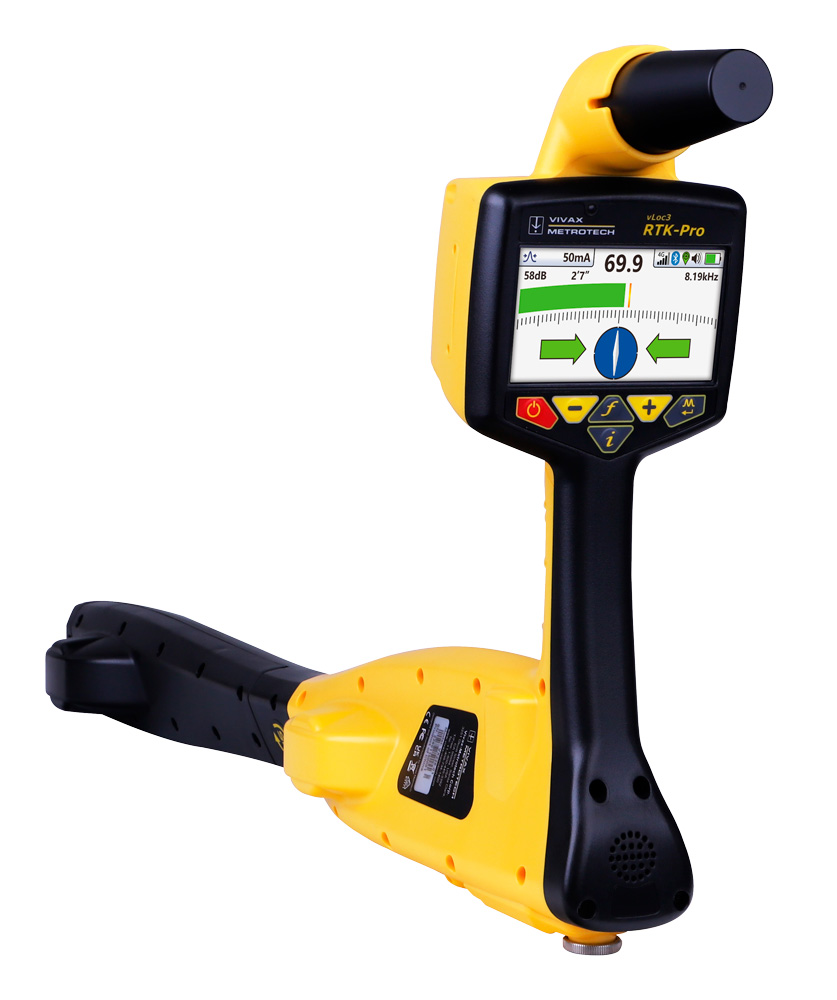

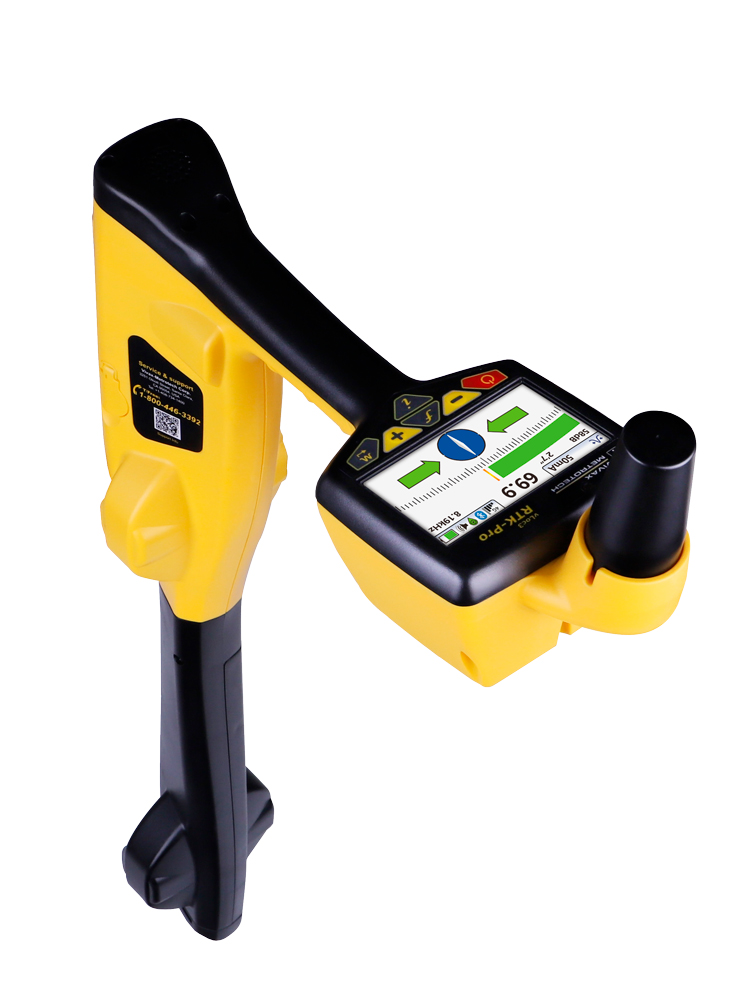

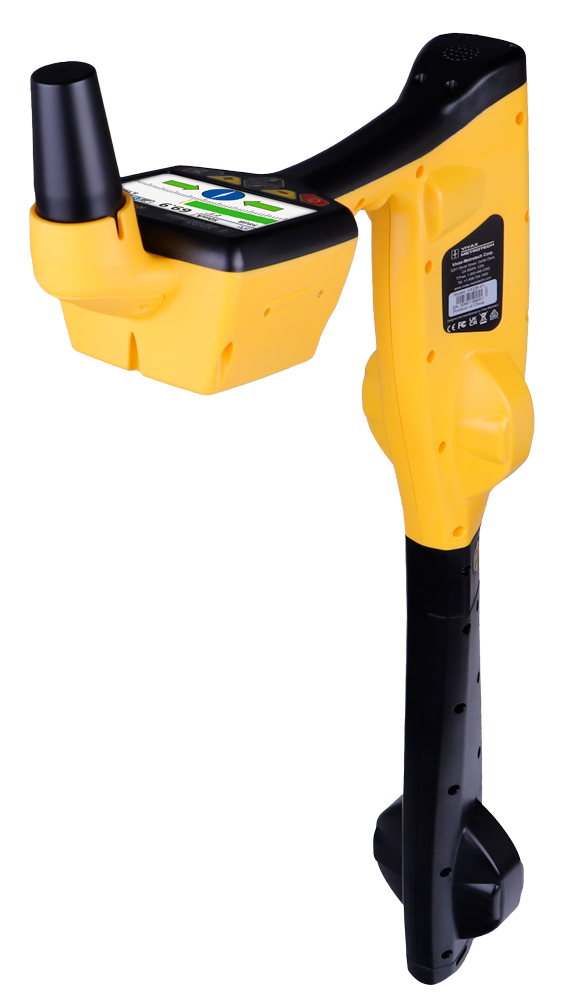

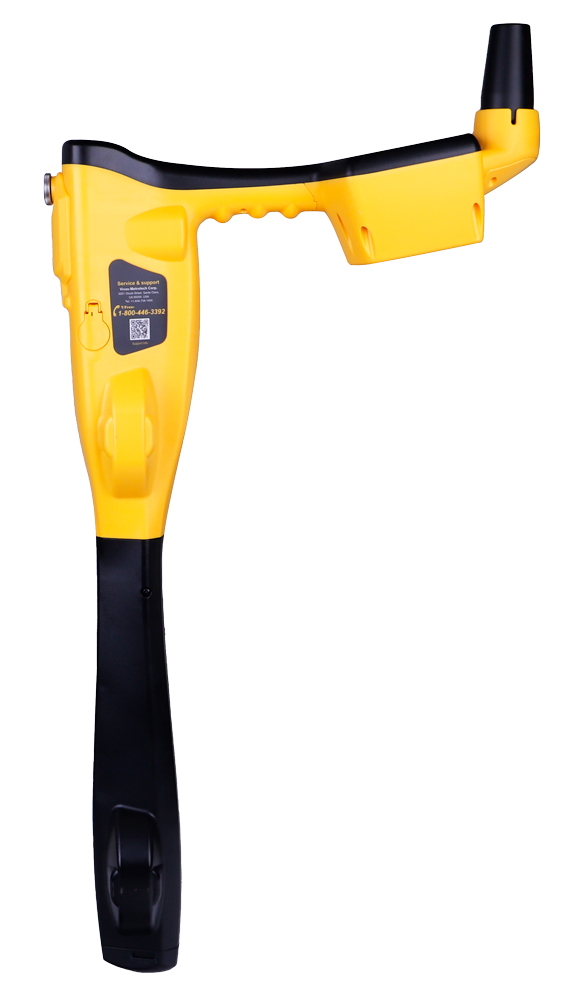

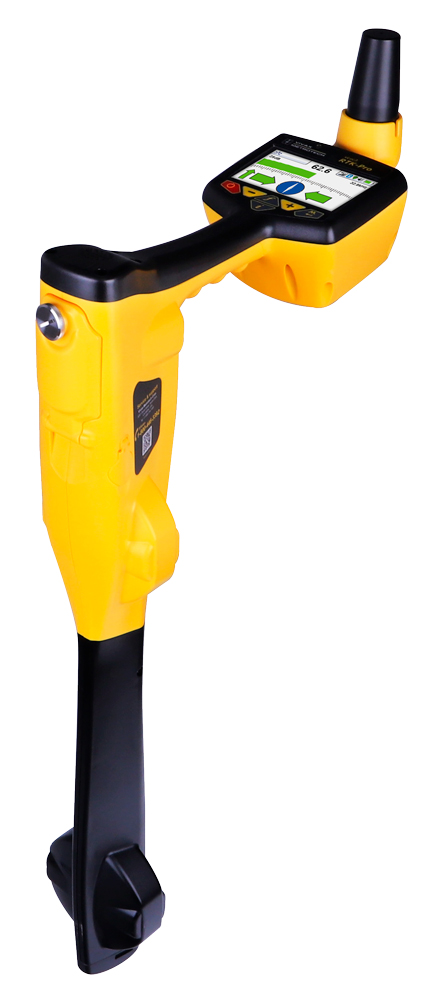

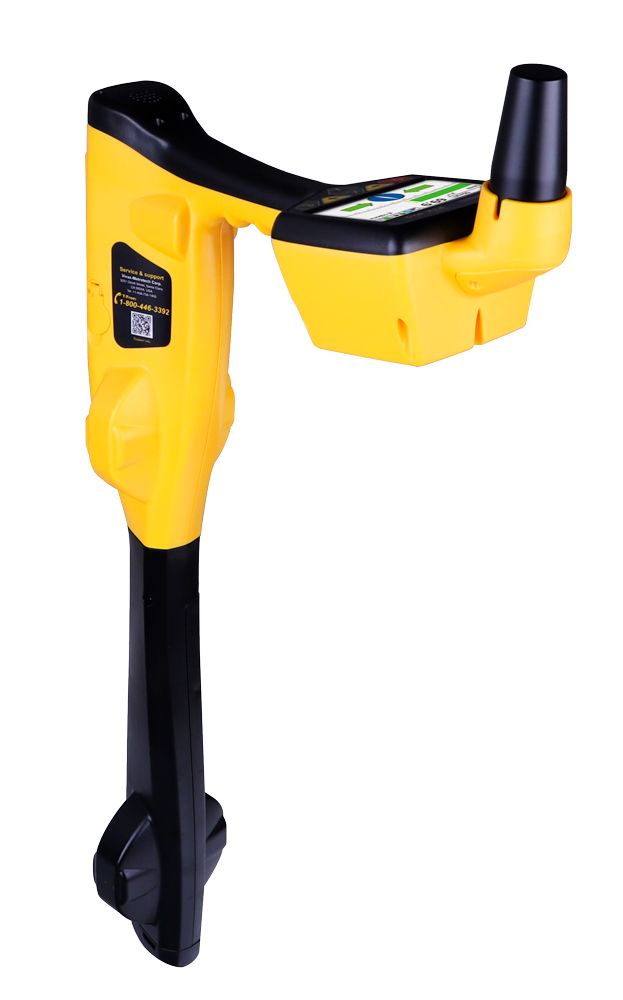

Топографический трассоискатель Vivax-Metrotech vLoc3 RTK-Pro купить в Казахстане

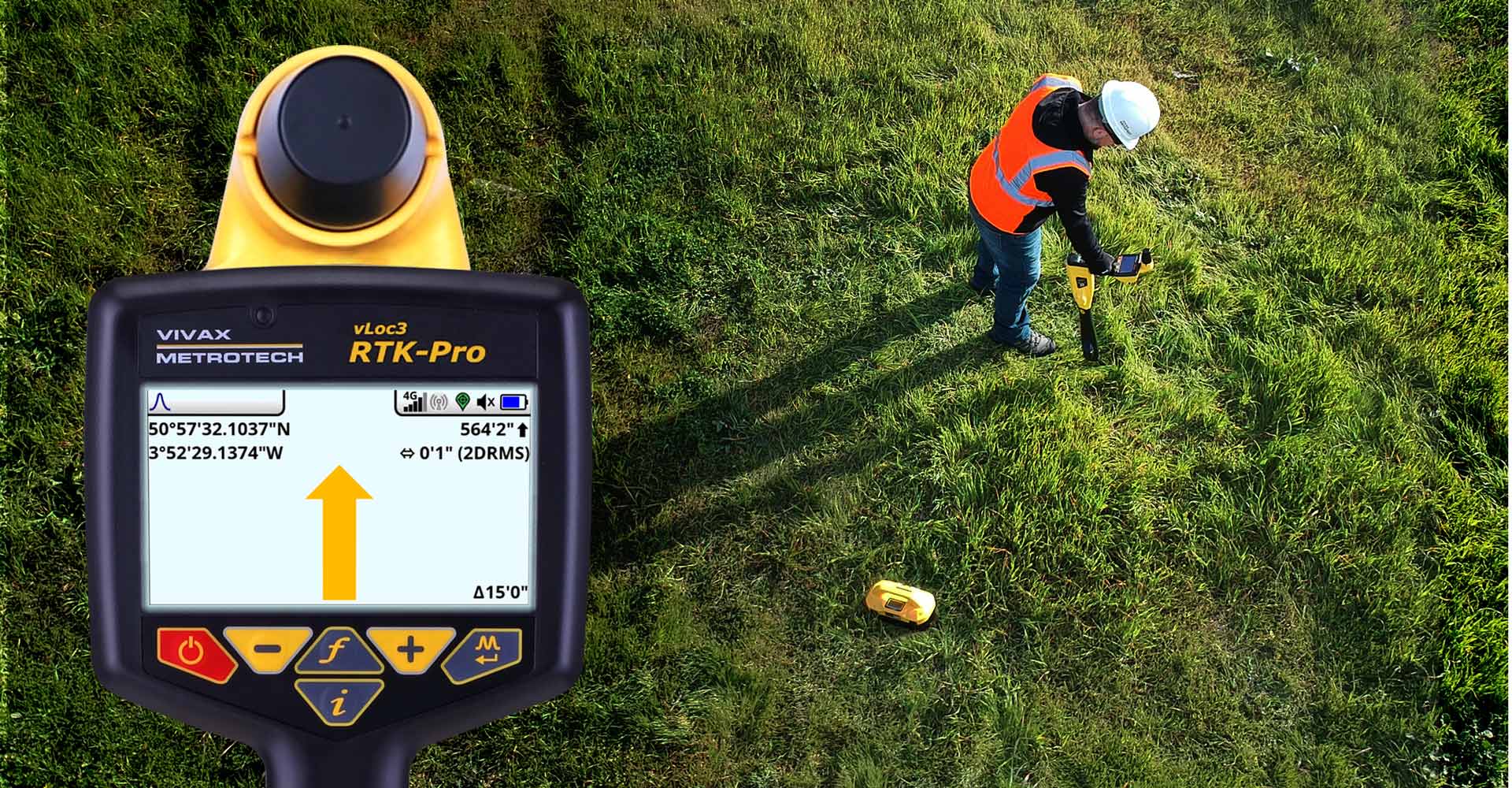

Новинка! Первый трассоискатель с GNSS приемником, обеспечивающим RTK точность, не имеющий аналогов в мире!

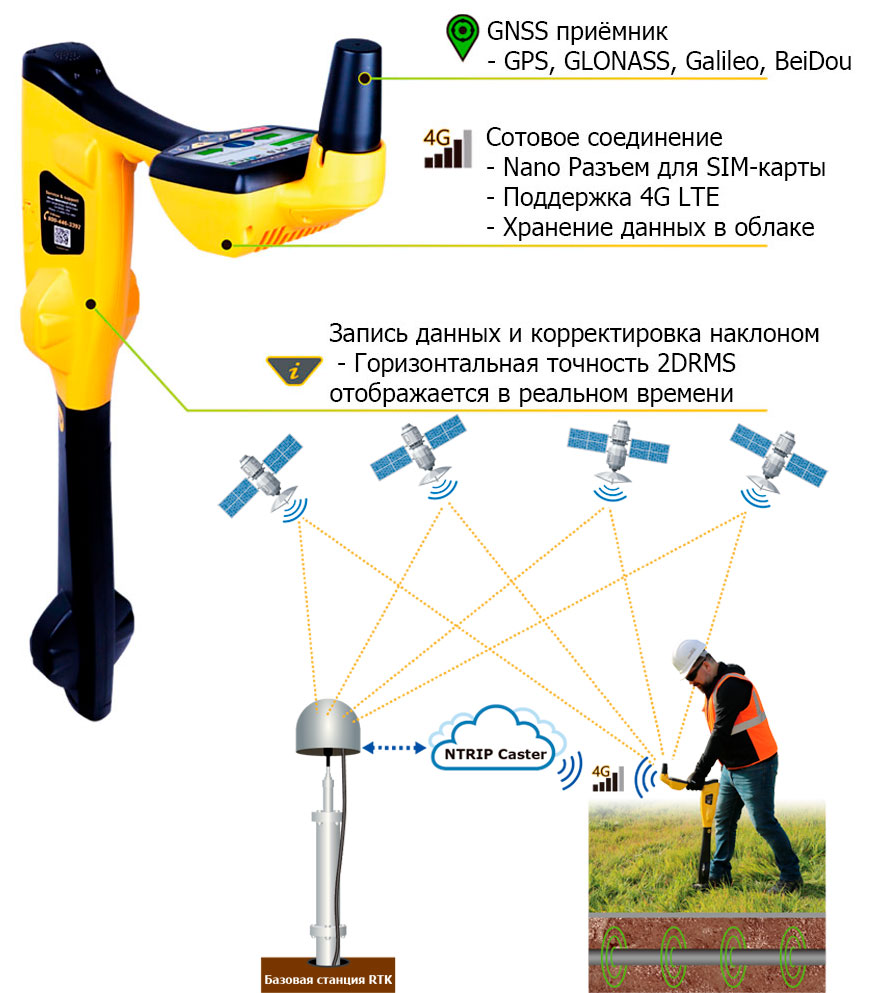

Встроенный 4G LTE модем позволяет подключаться к базовым станциям через NTRIP RTK (Real-Time Kinematic) для получения поправок RTCM 3.
Новинка! Первый трассоискатель с GNSS приемником, обеспечивающий RTK точность, не имеющий аналогов в мире!
Встроенный 4G LTE модем позволяет подключаться к базовым станциям через NTRIP RTK (Real-Time Kinematic ) для получения поправок RTCM 3.
Используя эти поправки, оператор может собирать данные как о подземном расположении коммуникации, так и данные о географическом местоположении трассы на местности с сантиметровой точностью.
vLoc3 RTK-Pro был разработан для использования на всех уровнях оператора, используя удобные и интуитивно понятные экраны определения местоположения.

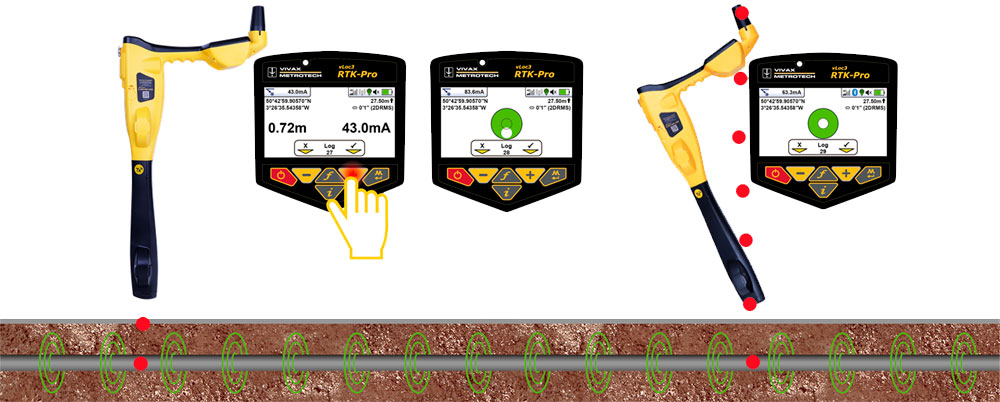

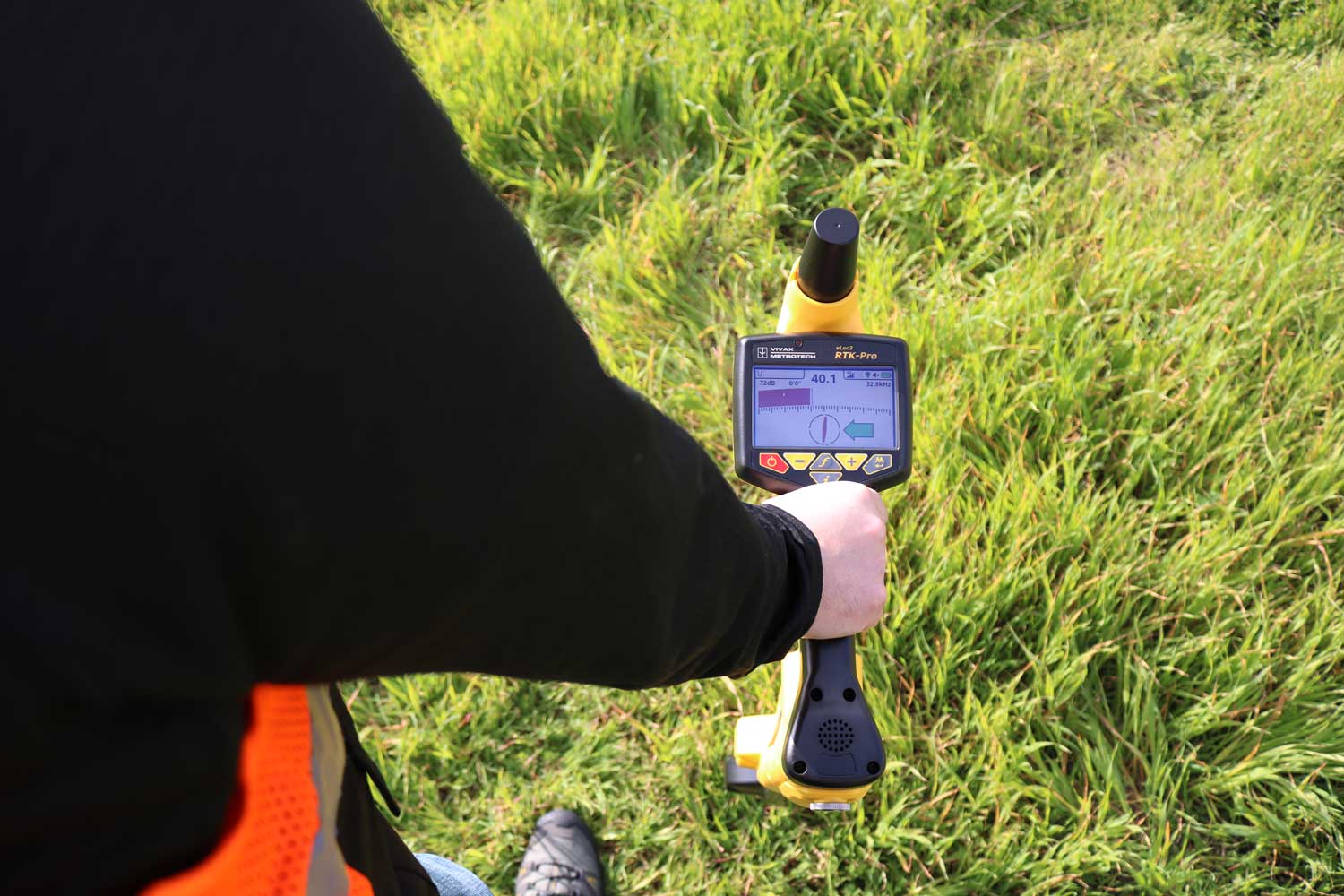

Пользователь сохраняет данные о местоположении прибора простым нажатием кнопки и выравнивает электронный уровень для их хранения.
Все записанные данные сохраняются во внутреннюю память приёмника или передаются в облачное хранилище. В последующем данные можно экспортировать в картографические программы.
Настраиваемые пользователем приемники серии vLoc3 содержат восемь пассивных режимов поиска местоположения, режим поиска неисправностей и диапазон настраиваемых частот от 98 Гц до 200 кГц. Визуальные и вибро сигналы тревоги также могут быть настроены пользователем, обеспечивая предупреждения для малой глубины, перегрузки, воздушных кабелей и чрезмерного качания. Дополнительная функция «Tx-Link» (дистанционное управление работой генератора) позволяет пользователю изменять частоты генератора, выходную мощность и управлять большинством функций генератора удаленно.
Точное позиционирование:

Основные особенности приёмника vLoc3 RTK-Pro:
- Комфортная работа в городских условиях среди большого скопления коммуникаций;
- Конструкция трассоискателя сделана из высокопрочного пластика, что позволяет работать с ним в жестких условиях;
- Компас - на экране отображается направление коммуникации относительно оператора;
- Стрелки указатели (лево/право) - показывают приближение или отдаление от коммуникации;
- Глубина залегания коммуникации и сила тока отображается на экране в реальном времени;
- Глубина обнаружения коммуникации до 30 метров (глубина зависит от качества сигнала, степени искажения сигнала. Рабочая глубина до 7 метров). В режиме "Поиск Зонда" - до 10 метров (зависит от типа зонда);
- Цветной индикатор показывает искажения сигнала;
- Поиск повреждении в коммуникации;
- Находит нужный (искомый) кабель среди большого количества рядом пролегающих кабелей;
- Новые экраны поиска – повышают эффективность пользователя при трассировке;
- Огромная внутренняя память позволяет хранить около 50 миллионов записей. Каждая запись содержит глубину, текущую силу сигнала, дату, время, режим работы, значение усиления, рабочую частоту, качество сигнала, широту, долготу высоту над уровнем моря (при подключенном GPS модуле);
- Большой выбор аксессуаров для решения повседневных и специализированных задач.
- Восемь режимов пассивной локации (используется только приёмник). Из них самые Популярные: Энергия (50 Гц), Радио (1 кГц - 22,7 кГц), СР100 / CP120 (катодная защита);

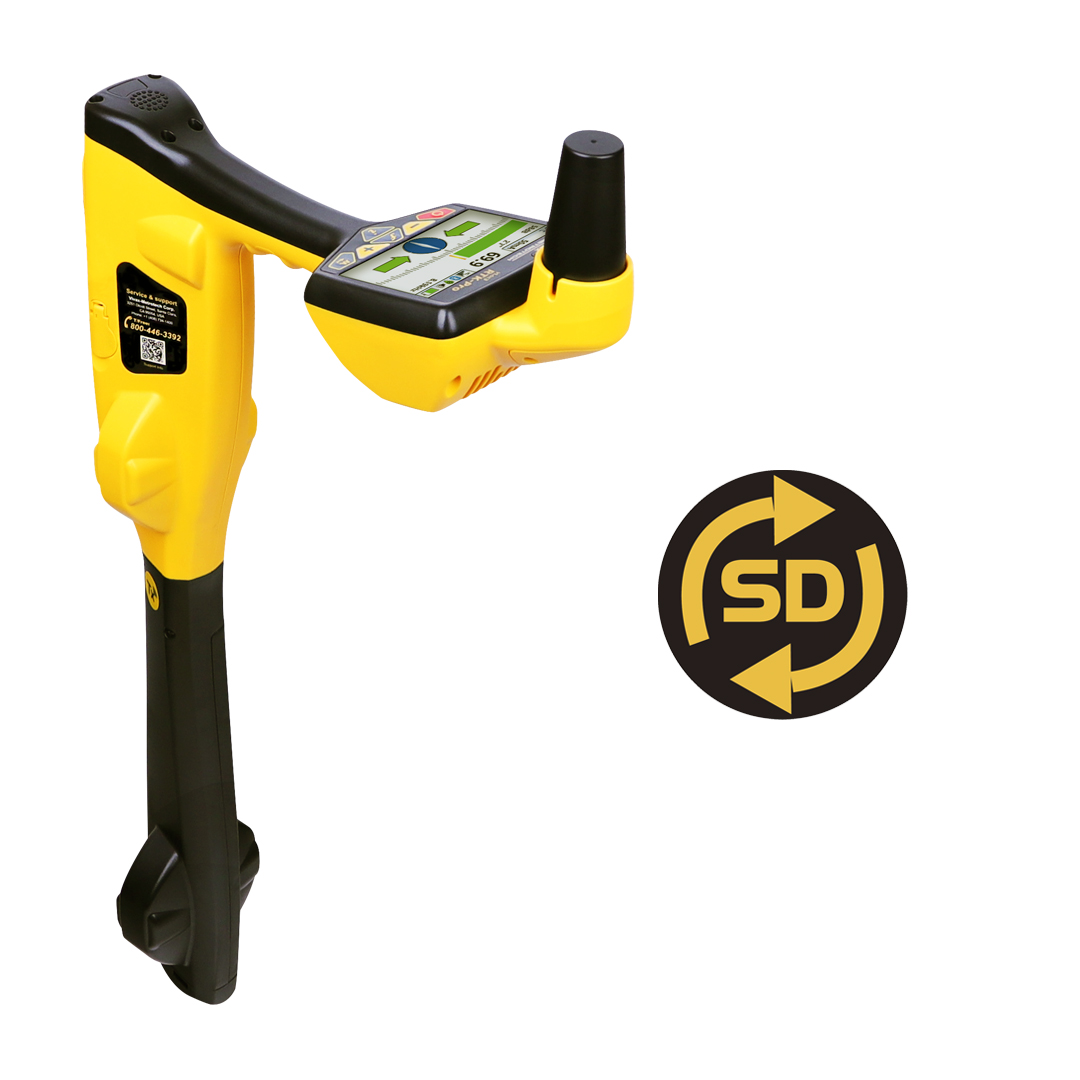

- Режим поиска повреждений; SD (Signal Direction) «Направление сигнала» - позволяет по направлению тока определить подключённую коммуникацию от рядом проходящих. Другими словами определить "свой/чужой" кабель
- Диапазон настраиваемых частот от 98 Гц до 200 кГц (для работы с генератором).
Цветной индикатор искажения сигнала:
Пользователь в реальном времени видит насколько качественный сигнал получает от коммуникации и не влияют ли в данный момент какие-либо помехи на измерения:


Самотестирование:

Тест может быть запущен в полевых условиях и не требует дополнительного оборудования и подключения к компьютеру. Прямая подача сигнала используется для подтверждения передающей функции антенны, в то время как дальнейшая самопроверка проверяет все, от печатных плат до ЖК-дисплея. Полученные измерения сравниваются с первоначальной заводской калибровкой, а затем выполняются самопроверки, чтобы убедиться, что система остается в пределах заданной точности. Самопроверка автоматически проверяет все шесть датчиков, используя три частоты: низкую, среднюю и высокую.
Результаты самопроверки сохраняются во внутренней памяти с отметками даты и времени для последующего извлечения с помощью бесплатного настольного приложения MyLocator3.

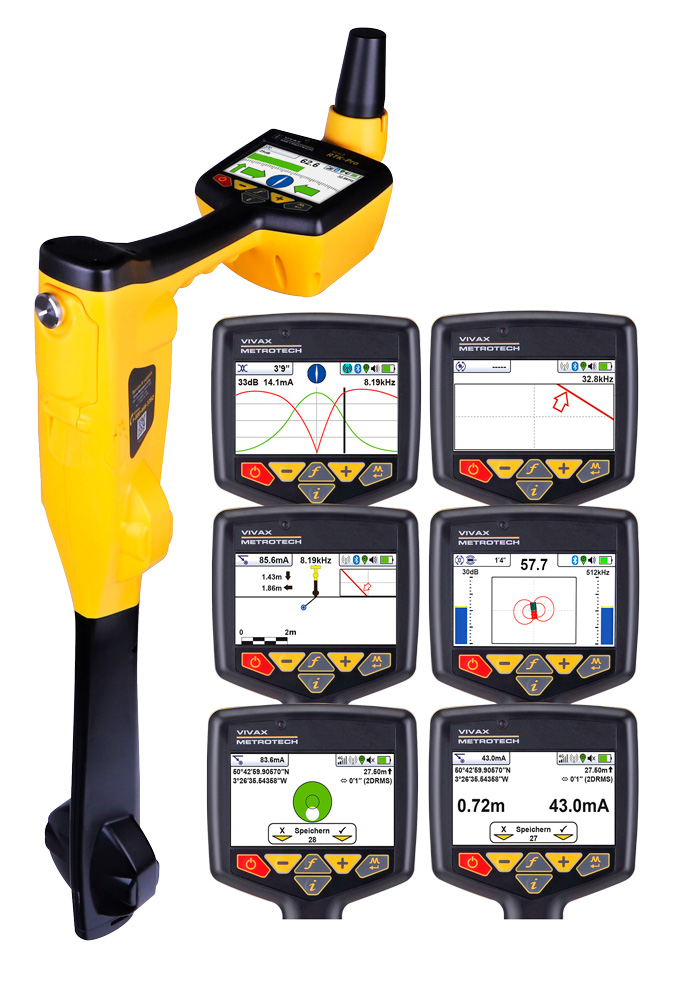

Экраны поиска:

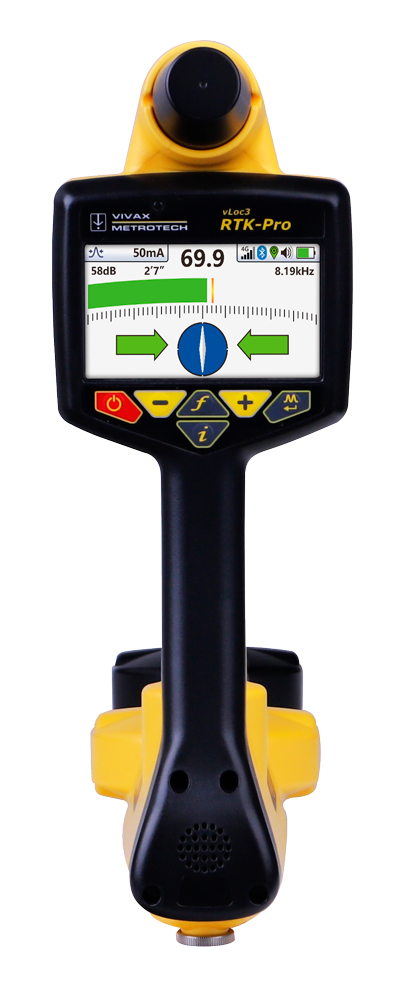

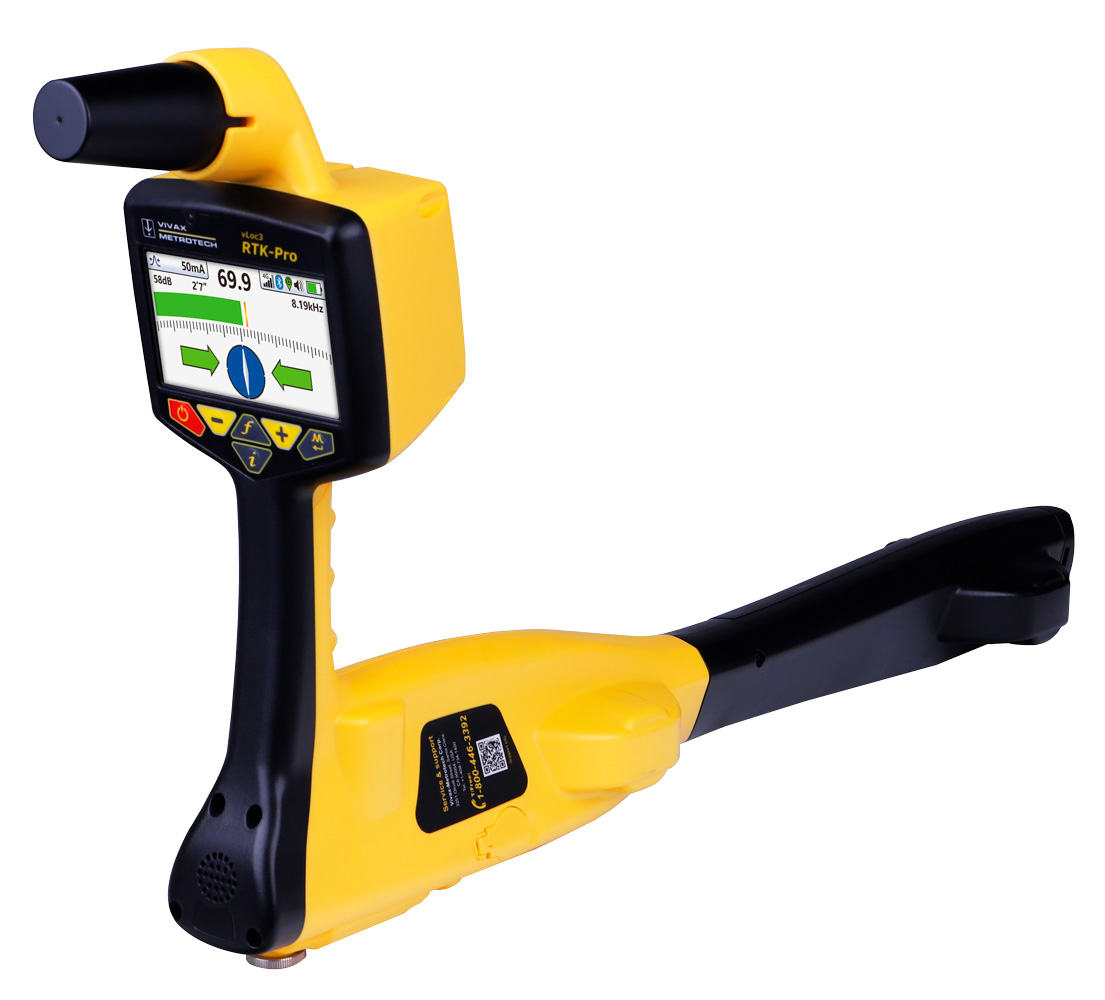

Классический экран (Classic Screan) - направляющие стрелки влево/вправо, компас (показывает направление коммуникации), показания глубины до 7 метров в реальном времени.

Экран "вид в плане" (Plan View Screen) - показывающий на весь экран относительное положение коммуникации под любым углом.

Векторный экран (Vector Locate) - для автоматического определения местоположения линии по отношению к оператору; В классических моделях трассоискателей для определения глубины залегания, оператор должен двигаться строго над коммуникацией. В новом векторном режиме прибора vLoc PRO3 – это правило больше не актуально! Вы можете двигаться в стороне от коммуникации, при этом в реальном времени видеть глубину залегания и расстояние от приемника до коммуникации. Допустимое расстояние от оператора до коммуникации достигает 7 метров. Векторный режим исключительно удобен при работе вдоль загруженных автодорог или частных территорий, огороженных забором.

Экран график сигнала (Transverse Plot Screen) - показывающий одновременное измерение искажения сигнала по пику и нулю, что позволяет более точно обнаружить центр коммуникации.

Новый графический экран Зонда (Sonde Screen) с направляющими стрелками, ведущими к местоположению зонда, даже в вертикальном положении.
В трассоискателе реализована новая функция выдачи предупреждений:

Информация выдаётся оператору в виде значков на экране приёмника, в качестве звукового сигнала или вибрации в рукоятке.
Можно сконфигурировать следующие варианты:
- Только вибрация
- Только звуковой сигнал
- Только значки
- Вибрация-Звуковой сигнал
- Вибрация-Значки
- Звуковой сигнал-Значки
- Вибрация-Звуковой сигнал-Значки

Кабель над оператором
Сообщает о наведенном сигнале от более сильного источника, например, от воздушных линий электропередач.

Кабель на небольшой глубине
Сообщает что кабель находится на глубине менее 20 см. Оператор должен быть внимательнее!

Раскачивание
Указывает на то, что оператор слишком сильно размахивает приёмником, что может привести к выдаче неверной информации.

Перегрузка
Зачастую возникает в месте с сильным электромагнитным полем или когда приёмник находится очень близко от генератора в режиме индукции.
VMMap – Бесплатная программа на смартфон

Функционал программы позволяет накладывать данные о глубине и местоположении снимаемой коммуникации на Google снимки в режиме реального времени путем обмена данными между смартфоном и трассоискателем. Для определения координат используется встроенный в смартфон GPS приемник. В зависимости от типа коммуникации можно использовать маркеры различных цветов, снабжать маркеры дополнительными текстовыми комментариями или прикреплять фотографии со смартфона.
Записанные данные можно отправить с мобильного телефона по электронной почте в одном из форматов: csv, klm, shp, txt или xls.
Функция захвата изображений в приложении позволяет пользователю прикреплять изображения в формате JPEG к Вашим записям. Это удобный инструмент для фиксации отчёта об окончании проекта или зафиксировать нужные точки на трассе, например, муфты, дефекты и проч ее.
Приложение VMMap создает карты в режиме реального времени, что позволяет специалисту на выезде быть уверенным в точности собираемых данных.
- Использует карты Google и Apple.
- Настройки низкой и высокой точности GPS.
- Plug-and-play сопряжение Bluetooth с приемниками.
- Экспорт в различные типы файлов для использования с популярными ГИС-программами.
- Совместимость с Google Maps, Asset Management и программным обеспечением GIS.
- Отображение нескольких инженерных сетей на одной карте с помощью цветных маркеров.
- Приложение VMMap Mobile совместимо с устройствами iOS и Android.
VMMap Web Portal – Облачный сервис для хранения и обработки данных

MyLocator3 – бесплатная программа на компьютер.

Передача данных — приложение MyLocator3 загрузит данные, собранные с приёмника, включая отметку времени, координаты GPS, измерения глубины, ток на линии и ваши заметки, введенные во время локации.
Обновления программного обеспечения — MyLocator3 проверяет наличие обновлений программного обеспечения приёмника и приложений при каждом подключении к Интернету.
Персонализация — добавьте информацию о владельце/пользователе, фоновое изображение, логотип или короткое сообщение на начальный экран.
- Два комплекта всенаправленных антенн. Каждый комплект состоит из: Двух антенны компаса; Двух горизонтальные антенны; Двух вертикальные антенны;
- Антенна GNSS (глобальной навигационной спутниковой системы)
- Антенна для сотовой связи 2G/3G/4G LTE
- Перезаряжаемый литий-ионный (Li-Ion) аккумулятор.
- Щелочные батарейки типа AA (6 штук).
- Щелочные батарейки – время работы с перерывами при +21ºC составляет 12 часов
- Литий-ионная (Li-Ion) аккумуляторная батарея – время работы без перерыва, при +21ºC, составляет 27 часов.
- Гнездо для вспомогательных принадлежностей, предназначенное для зарядки внутренних аккумуляторных батарей и установки вспомогательных принадлежностей
- Гнездо mini-USB для передачи данных и программирования
- Рабочий: от -20º C до +50º C
- Хранения: от -40º C до +60º C
- EN 55011
- EN 61000-4-2: A1 и A2
- EN 61000-4-3
- EN 61000-4-8: A1
- ETSI EN 300 330-2
- ETSI EN 301 489-1
- ETSI EN 301 489-3
- Свод федеральных законов, раздел 47, часть 2
- Свод федеральных законов, раздел 47, часть 15
- Отслеживание спутников: GPS/QZSS, GLONASS, Galileo, BeiDou
- GPS L1C/A L2C, GLO L1OF L2OF, GAL E1B/C E5b, BDS B1I B2I, QZSS L1C/A L2C
- Точность позиционирования RTK 0.01 м + 1 ppm CEP
- Время сходимости RTK < 10 сек
- Получение: Холодный старт = 24 сек, Повторное получение = 2 сек
- Зависит от атмосферных условий, длины базовой линии, антенны GNSS, условий мультипутьного распространения, видимости и геометрии спутников
- Совместим с передатчиками, отправляющими сообщения RTCM3.x
- На приемнике отображается статус подключения к станции референции в режиме реального времени
- Реальная горизонтальная точность в 2DRMS в режиме реального времени
- 4G с возможностью отката на 3G
- Диапазоны LTE FDD: 2, 4, 5, 7, 17
- Диапазоны UMTS/HSPA [МГц]: 850, 900, 1700, 1900, 2100
- В реальном времени горизонтальная точность в 2DRMS
- Уровень отвеса, используемый для расчета коррекции смещения
- GPS-координаты
- Текущий ток на линии
- Глубина измерения
- Варианты ведения журнала данных
- Конфигурация антенны: Пик, Пик с указателями, Широкий пик, Нуль, Дельта нуль, Всенаправленный пик, Всенаправленный широкий пик
- Местоположение линии - измерение глубины и тока
- Состояние батареи
- Громкость динамика
- Статус Bluetooth и GNSS (если установлены)
- Статус сотового подключения
- Сила сигнала - полоса графика движения и числовое значение
- Цветовая кодировка полосы графика, указывающая уровень искажений
- Индикатор максимального уровня сигнала
- Пропорциональная индикация влево/вправо
- Компас: полный 360° индикатор направления линии
- Уровень усиления (в дБ)
- Выбранная частота
- Меню конфигурации со статусом RTK, статусом GNSS и статусом передачи данных журнала
- Глубина и ток
- Предупреждения (если активированы)
- Автоматическое распознавание подключаемых аксессуаров
- Настройку RTK
- Настройку передачи данных в облако
- Частоту, включаемую при нажатии на кнопку «f»
- Режим поиска, включаемый при нажатии на кнопку «m»
- Окно настройки, отображаемое при длительном нажатии на кнопку «m»
- Единицы измерения (футы / м)
- Звук (тон) – нормальный / модулированный
- Язык русский
- Непрерывное измерение глубины / силы тока
- Громкость динамика
- Подсветка
- Подключение Bluetooth-устройств (при наличии)
- Радиоканал для передатчика (при наличии)
- Предупреждения (чрезмерное отклонение, сигнал от воздушного кабеля, малая глубина кабеля, слишком сильный сигнал)
- Автоматическое выключение – возможные настройки: отключение через 5 минут, отключение через 10 минут, функция не используется
- Внутренняя память для хранения до 50 миллионов записей.
- Данные также могут быть переданы для хранения через сотовую связь в облако с использованием приложения Vivax-Metrotech, VMMAP.
- Все параметры, хранящиеся в каждой точке измерения, включают глубину, ток, дату, время, режим, настройки усиления, частоту, погрешность локализации, долготу, широту и высоту над уровнем моря.
- С помощью приложения "MyLocator3" от Vivax-Metrotech, которое можно бесплатно скачать с веб-сайта www.vivax-metrotech.com, данные могут быть сохранены в форматах csv, kml, shp, txt, xls и xlsx. Передача данных осуществляется посредством подключения локатора к компьютеру с помощью USB-кабеля.
- Передача данных через сотовую связь на VMMap Cloud (облачное хранилище Vivax-Metrotech).
- Восемь режимов пассивной локации (когда используется только приёмник). Из них самые Популярные: Энергия (50 Гц), Радио (1 кГц - 22,7 кГц), СР (катодная защита);
- Режим поиска повреждений;
- SD (Signal Direction) «Направление сигнала» - позволяет по направлению тока определить подключённую коммуникацию от рядом проходящих;
- Режим поиска Зонда;
- Диапазон настраиваемых частот от 98 Гц до 200 кГц (для работы с генератором).
- Режим "Пик" (Peak),
- Режим "Пик с указателями" (Peak with arrows),
- Режим "Широкий пик" (Broad Peak)
- Режим "Нуль" (Null)
- Режим "Дельта нуль" (Delta Null)
- Режим "Всенаправленный пик" (Omni Directional Peak
- Режим "Всенаправленный широкий пик" (Omni Directional Broad)
- Более 3 м. – 5% от глубины
- До 3 м. – 3% от глубины
- 5% от фактического значения силы тока – более 3 м.
- 3% от фактического значения силы тока – более 3 м.
Конструкция | Корпус из ударопрочного термопластика (ABS), изготовленный литьем под давлением |
Вес | 2,5 кг |
Габариты | 374 мм ( длина) x 125 мм (ширина) x 758 мм (высота) |
Тип экрана | Яркий, трансфлективный, цветной, антибликовый ЖК-экран, 480 x 272 пикселов, глубина цвета: 16 бит, 4,3’’ 10 см. |
Антенны приемника |
|
Питание |
|
Время работы батарей |
*Срок службы аккумулятора зависит от условий использования, таких как: яркость подсветки, громкость динамика и наличие сотового соединения; при непрерывной работе время работы может быть меньше по сравнению с типичным прерывистым использованием. Производительность литий-ионного аккумулятора со временем постепенно снижается и ухудшается с увеличением количества циклов зарядки, что приводит к уменьшению продолжительности работы при непрерывном использовании. Количество циклов зарядки составляет примерно 500 за весь срок службы. |
Условия внешней среды | IP65 и NEMA 4 |
Внешние соединители |
|
Диапазон температур |
|
Соответствие требованиям и аттестация |
Данное изделие соответствует требованиям европейских стандартов (директива 99/5/EC)
|
RTK | |
Функции GNSS |
|
NTRIP |
|
Сотовое подключение |
|
Рабочие параметры | |
Отображаемая информация на экране |
Экран информации:
Настраиваемый экран запуска клиента |
Конфигурация |
Интуитивно-понятное меню настройки позволяет пользователю сконфигурировать:
|
Сохранение данных |
|
Передача данных |
|
Рабочие частоты |
Более 65 рабочих частот для решения любых повседневных задач:
|
Режимы работы |
Классический режим представления (линейчатая диаграмма, состоящая из 2 частей) Экран график сигнала – отображение максимума и минимума для сравнения формы искажения Вид сверху – просмотр плана (без учета направления) Режим отображения вектора (поперечное положение и глубина) Поиск зондов |
Регулировка усиления / масштабирования | Ручная регулировка усиления выполняется при помощи кнопок «+» и «-»; возврат в центр (60% от полного значения) выполняется одним нажатием на кнопку Кнопки «+» и «-» используются для изменения величины вектора в зависимости от глубины и смещения кабеля |
Режимы антенн |
|
Точность (значения указаны для одного источника неискаженного сигнала) | |
Точность определения места: |
|
Точность измерения глубины: | 3% от глубины |
Точность измерения силы тока: |
|
Диапазон значений глубины: | Зависит от мощности сигнала, излучаемого в сторону трассоискателя |
Совместимые передатчики | Loc3-5Tx , Loc3-10Tx |

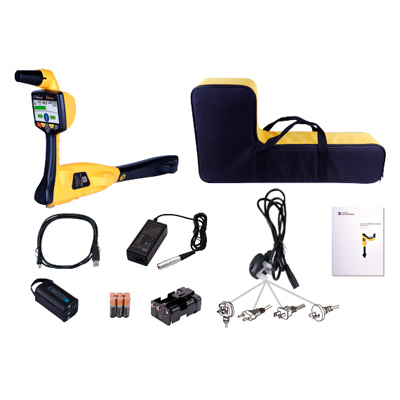

- Приёмник vLoc3 RTK-Pro - 1 шт.
- Сменный Li-Ion аккумулятор - 1 шт.
- Зарядное устройство 220 Вольт для приёмника - 1 шт.
- Бокс под шесть батареек типа "АА" - 1 шт.
- Встроенный Bluetooth-модуль
- Встроенный Wi-Fi-модуль
- Встроена высокоточная GPS антенна
- Установлена функция SD
- Установлена функция SiS
- USB-кабель - 1 шт.
- Фирменная сумка для транспортировки - 1 шт.
