Новинка! Трассо-дефектоскоп vLoc3-DM самый современный прибор для поиска трассы и определения точного местоположения повреждений изоляции газопровода, нефтепровода в условия высоких помех с сохранением данных в приемник и привязкой к системе координат GPS.
Дефектоскоп vLoc3-DM имеет возможность просмотра измерений тока картографирования в режиме On-line на дисплее, функцию "Walk back" для быстрого возврата к важной точке.
Трассо-дефектоскоп vLoc3-DM:

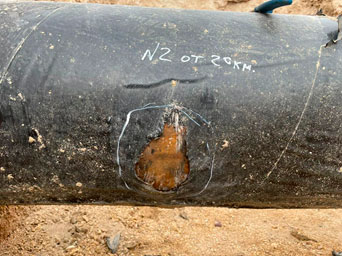

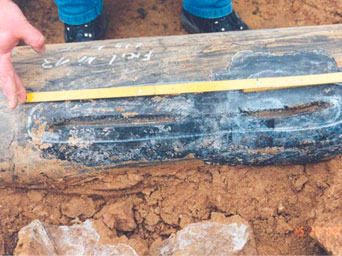

- Поиск дефектов изоляции подземных трубопроводов

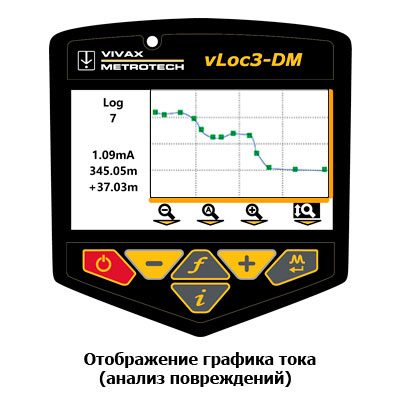

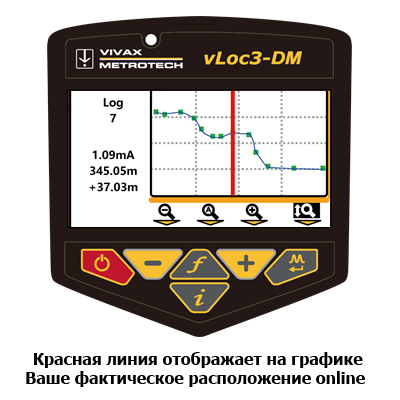

- Построение графиков изменения токов СКЗ

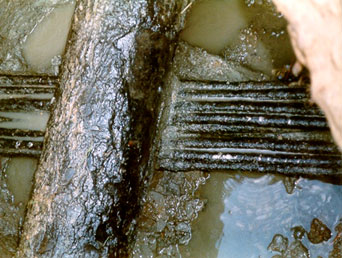

- Обнаружения мест контакта трубопровода с другими металлическими объектами
- Локализация трубопроводов на большой протяженности
- Передача активного сигнала для поиска дефектов изоляции подземных трубопроводов

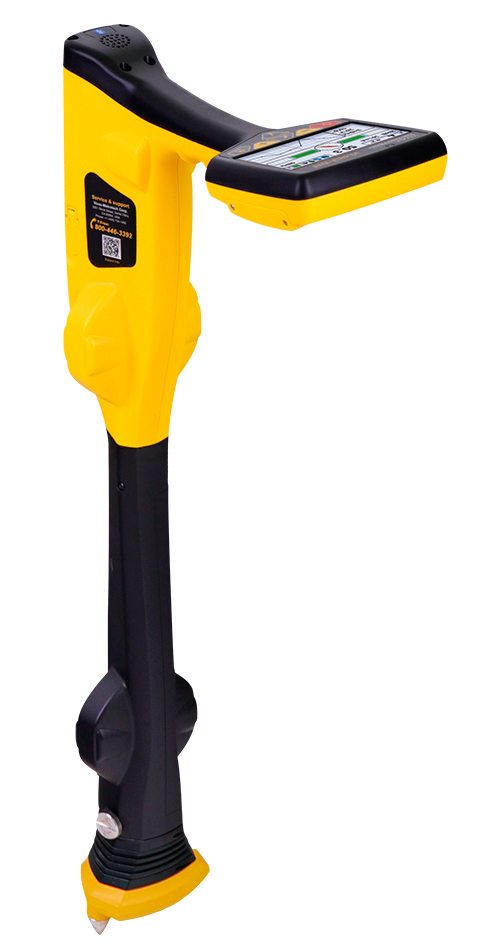

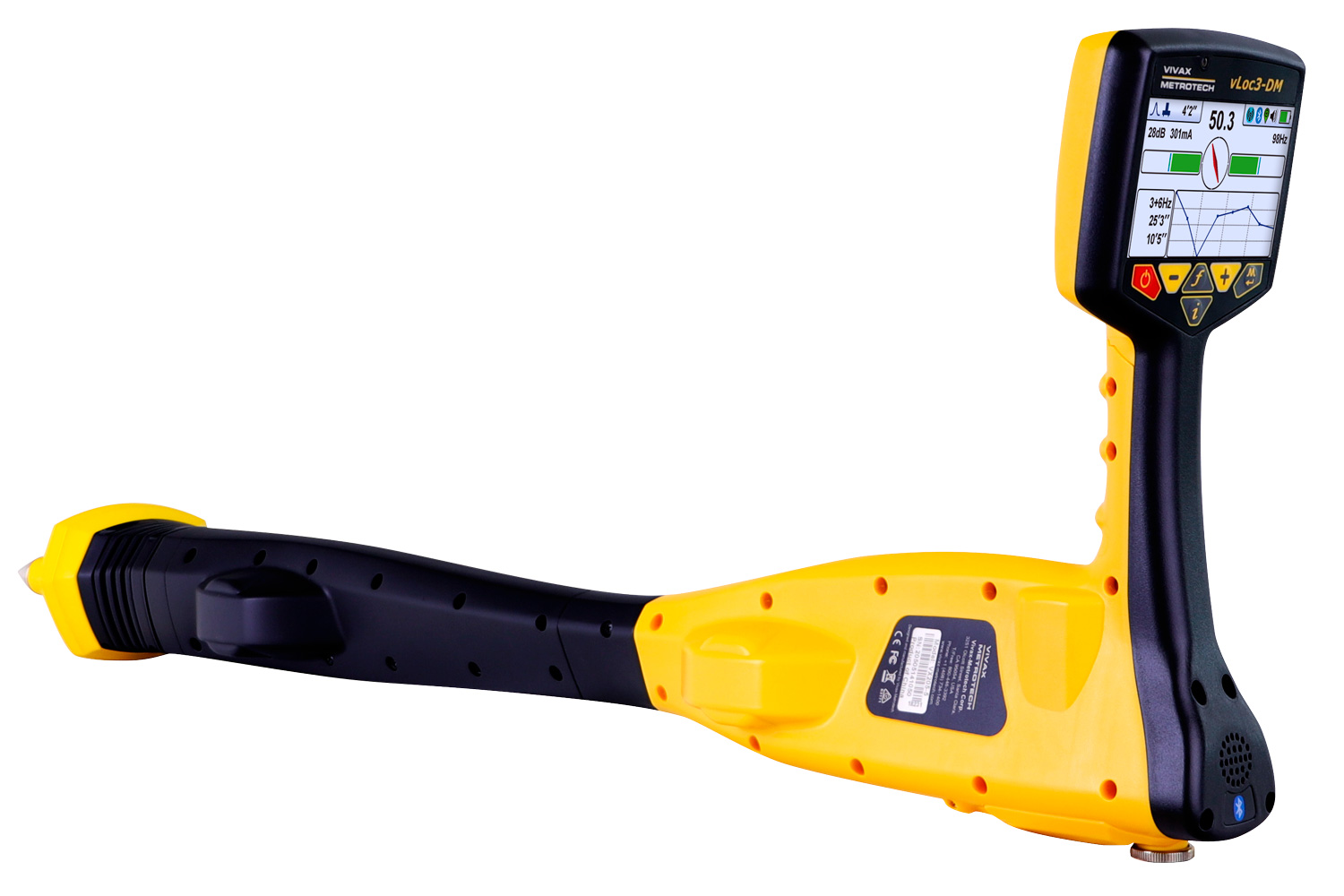

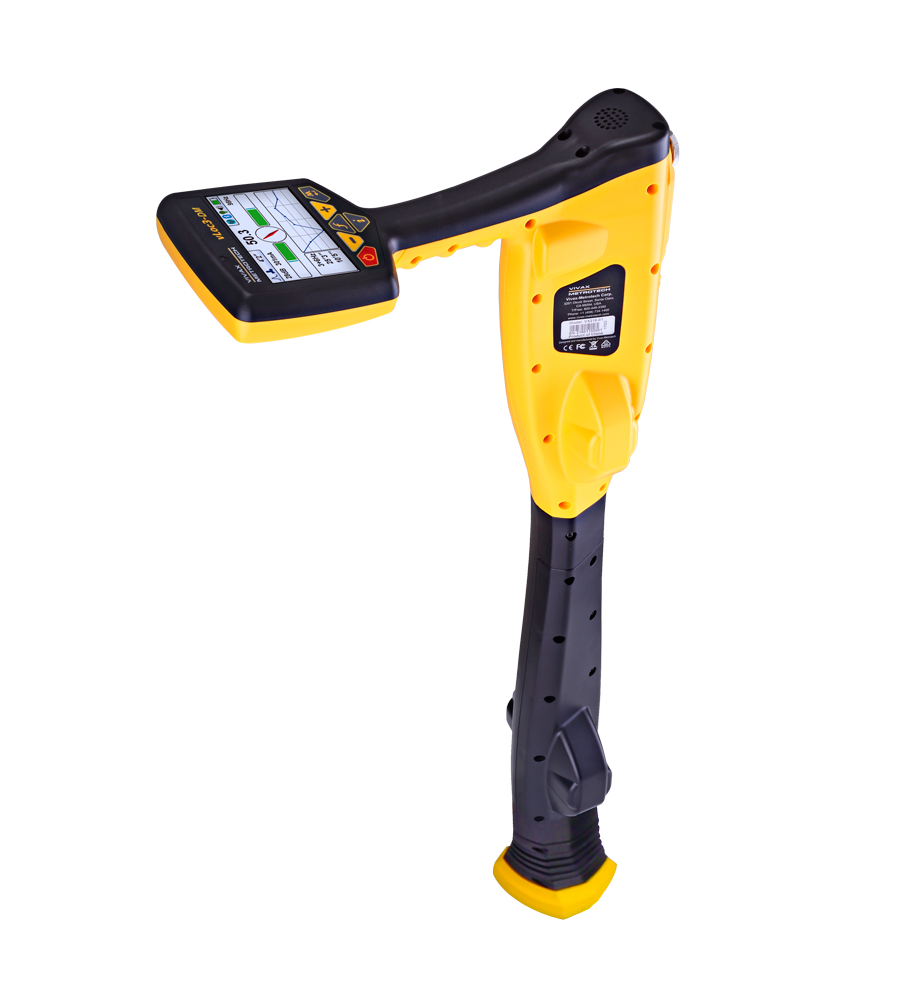

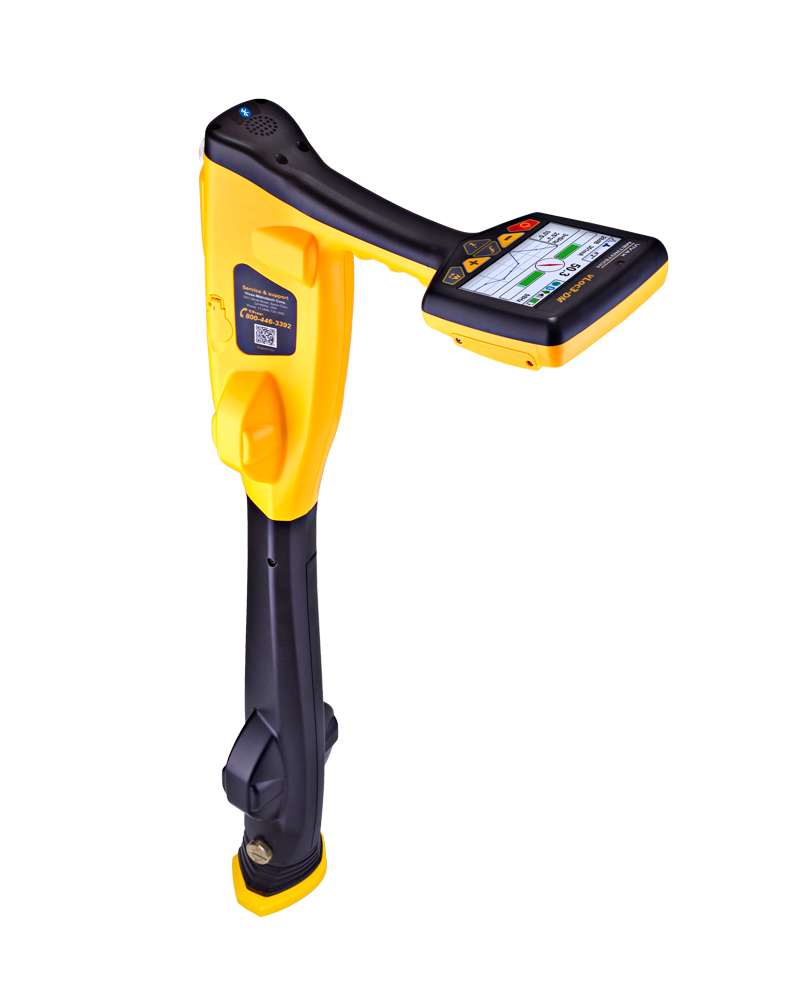

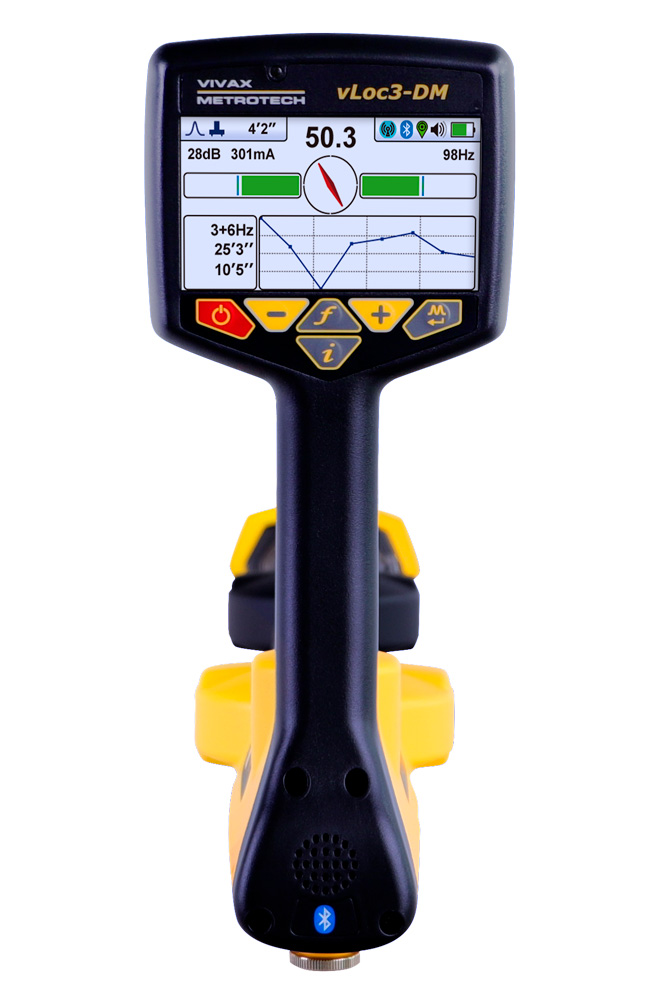

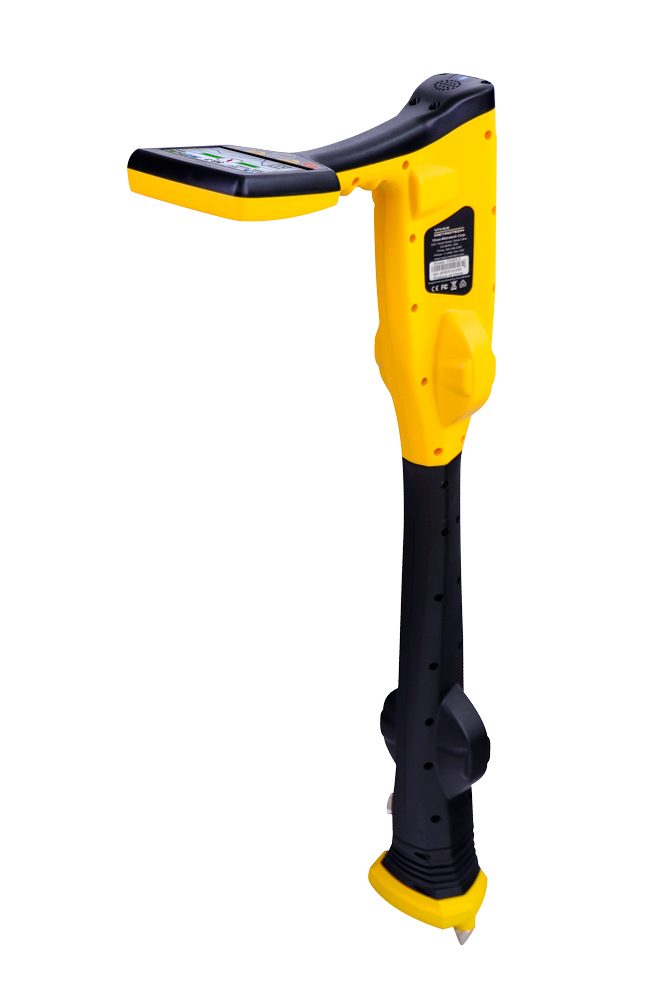

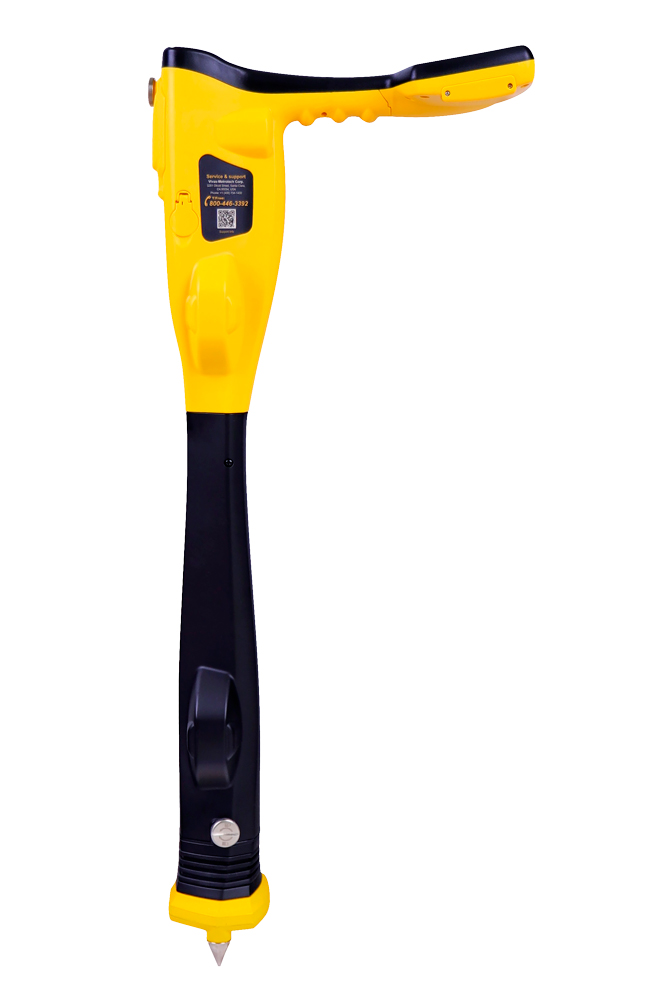

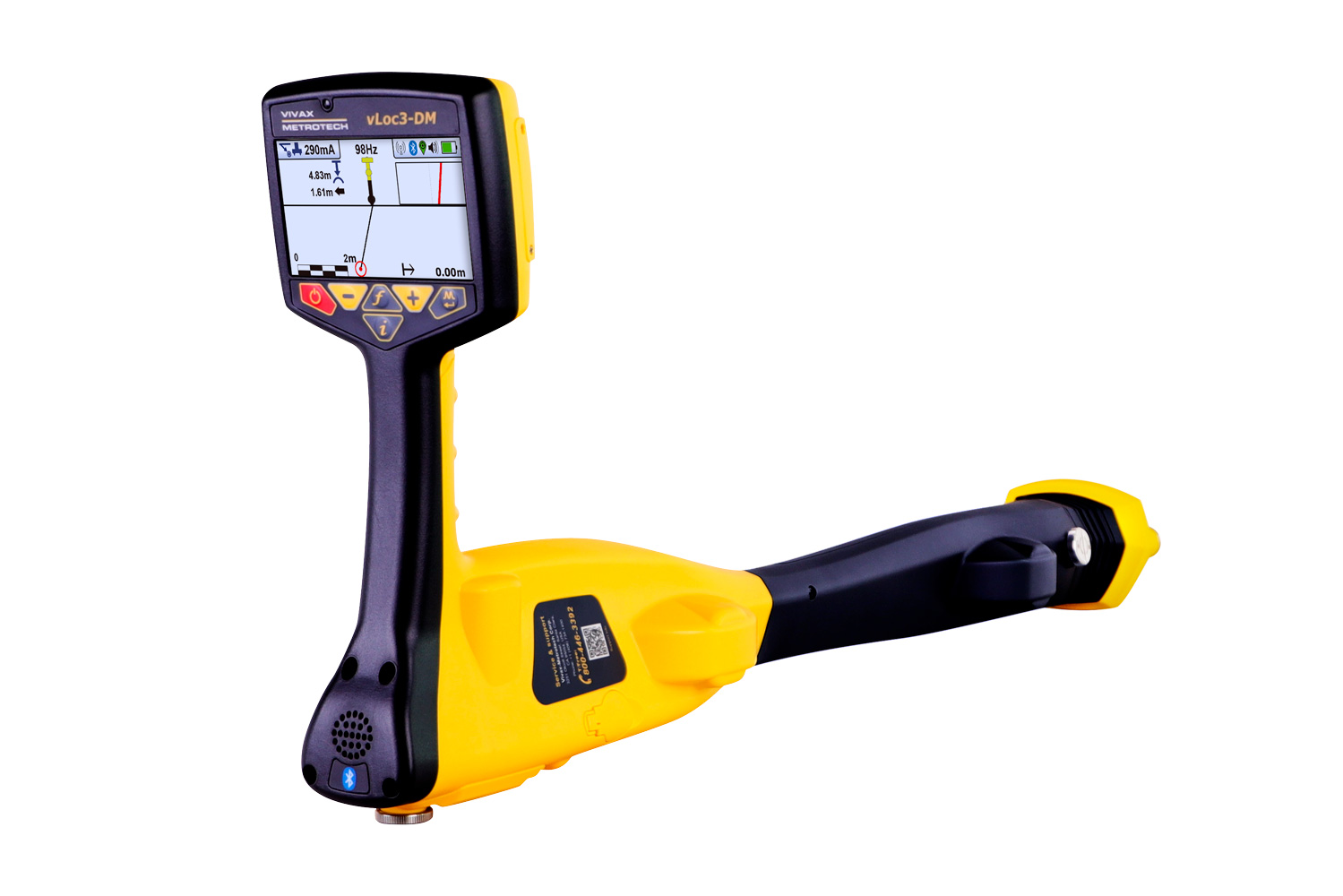

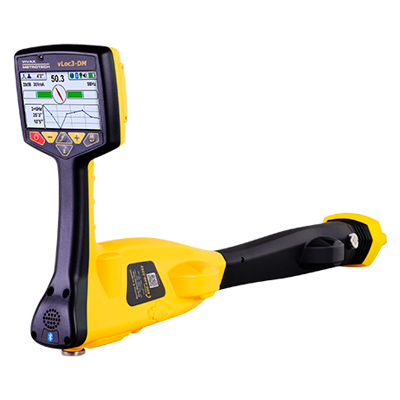

Трубопроводный дефектоскоп vLoc3-DM используется для точного определения местоположения трубопроводов и помогает в оценке дефектов изоляции трубопроводов. Система может использоваться как на магистральных, так и на распределительных трубопроводах. Полное обследование ACVG может быть проведено с использованием vLoc3-DM и подключаемой A-рамки. Дисплей на vLoc3-DM настроен специально для оценки трубопровода. Данные могут быть получены в режиме реального времени. Функция обратного хода выделяет положение операторов на графике, позволяя им вернуться к интересующей точке, где можно провести дальнейшую оценку или обследование ACVG или использовать A-рамку.
С помощью двух комплектов 3D-антенн искажение сигнала легко обнаруживается и отображается на ярком цветном антибликовом дисплее. vLoc3-DM имеет новый перспективный экран отображения вектора для полностью автоматического поиска без перемещения, экран графика поперечной схемы, показывающий одновременно пиковые и нулевые значения, обеспечивающие незамедлительное измерение искажения сигнала, и экран вида сверху (вид план), показывающий относительную ориентацию коммуникации под любым углом. Визуальные и механические (вибрации) оповещения могут быть настроены пользователем для предупреждения о малой глубине, перегрузке, воздушных линиях и чрезмерном отклонении.
Генератор 150 или 25 Ватт используется для подачи тока направленного сигнала в коммуникацию (одновременно на 3-х низких частотах). Генератор рассчитан на питание от станции КЗ 12-60 В DC (катодной защиты), примерно 100 - 220 В или внешнего питания 12 В, что позволяет исключить необходимость в батареях.
vLoc3-DM существенно продлевает жизнь подземным трубопроводам в нефтяной и газовой отраслях!
Особенности дефектоскопа vLoc3-DM:
- Легкий приемник для неутомительной работы
- Ударопрочный корпус из пластика ABS, изготовленный литьем под давлением
- Антибликовый траснфлективный цветной дисплей с авто подсветкой
- Быстрая обработка сигнала благодаря двухъядерному процессору
- Предупреждения об искажении электромагнитного поля с цветной кодировкой
- Низкочастотный сигнал тока (3 Гц или 4 Гц) для поиска повреждений изоляционного покрытия
- Встроенный Bluetooth и GPS
- Направленный сигнал для безошибочного поиска "своей трассы"

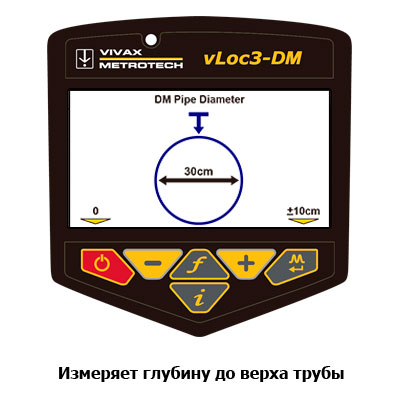

- Измерение глубины залегания до верха трубопровода
- Самотестирование прибора
- Система картирования
- Детектирование сигнала 100 Гц станции катодной защиты
- Мощный генератор 150 Вт или 25 Вт
Картирование подземных коммуникаций и ГЕО данные.
В приемник встроена внутренняя GPS-антенна с точностью +/- 3 м. Кроме того, к приемнику можно подключать внешние устройства GPS с поддержкой Bluetooth. А совместная работа с высокоточными GPS, позволит достигать сантиметровой точности при записи координат.
Данные о местоположении поступают от внутреннего GPS, GPS мобильного телефона или внешнего устройства GPS. Показания тока, показания глубины, координаты GPS, расстояние между локациями и многое другое фиксируются в виде журналов данных и могут быть сохранены в виде файлов с расширениями .csv, .klm, .shp, .txt, .xls и .xlsx.
Данные совместимы с программным обеспечением Google Maps, Asset Management и GIS.

Цветной индикатор искажения сигнала:



Самотестирование:

Тест может быть запущен в полевых условиях и не требует дополнительного оборудования и подключения к компьютеру. Прямая подача сигнала используется для подтверждения передающей функции антенны, в то время как дальнейшая самопроверка проверяет все, от печатных плат до ЖК-дисплея. Полученные измерения сравниваются с первоначальной заводской калибровкой, а затем выполняются самопроверки, чтобы убедиться, что система остается в пределах заданной точности. Самопроверка автоматически проверяет все шесть датчиков, используя три частоты: низкую, среднюю и высокую.
Результаты самопроверки сохраняются во внутренней памяти с отметками даты и времени для последующего извлечения с помощью бесплатного настольного приложения MyLocator3.

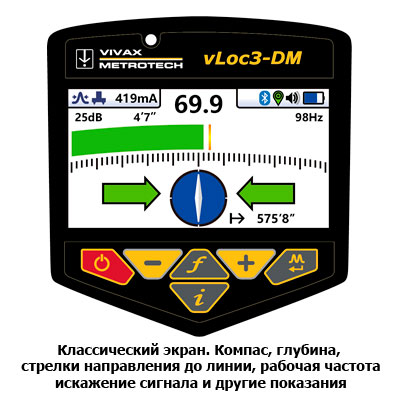

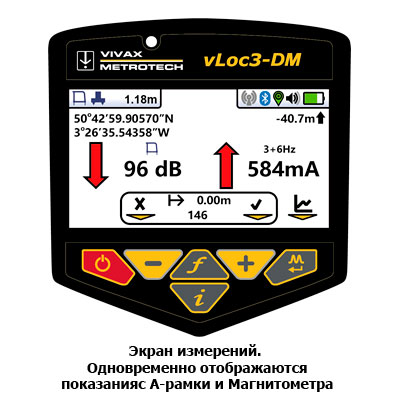

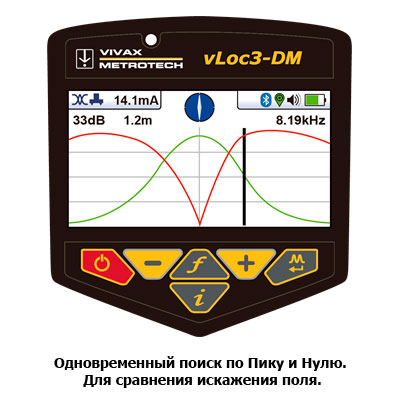

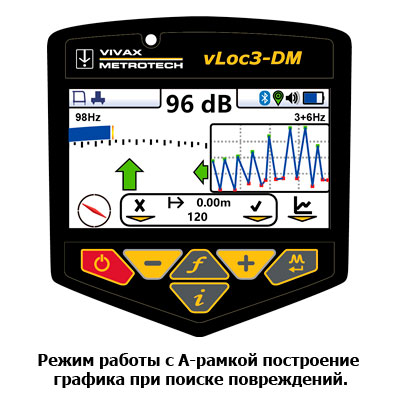

Экраны поиска:





В трассоискателе реализована новая функция выдачи предупреждений:

Информация выдаётся оператору в виде значков на экране приёмника, в качестве звукового сигнала или вибрации в рукоятке.

Сообщает о наведенном сигнале от более сильного источника, например, от воздушных линий электропередач.

Сообщает что кабель находится на глубине менее 20 см. Оператор должен быть внимательнее!

Указывает на то, что оператор слишком сильно размахивает приёмником, что может привести к выдаче неверной информации.

Зачастую возникает в месте с сильным электромагнитным полем или когда приёмник находится очень близко от генератора в режиме индукции.

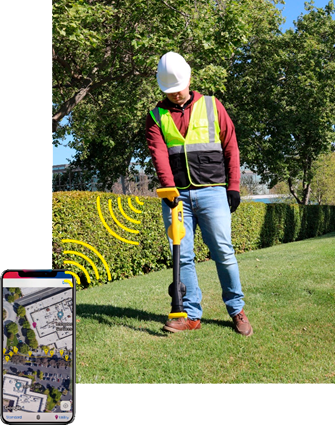

VMMap – Бесплатная программа на смартфон

Функционал программы позволяет накладывать данные о глубине и местоположении снимаемой коммуникации на Google снимки в режиме реального времени путем обмена данными между смартфоном и трассоискателем. Для определения координат используется встроенный в смартфон GPS приемник. В зависимости от типа коммуникации можно использовать маркеры различных цветов, снабжать маркеры дополнительными текстовыми комментариями или прикреплять фотографии со смартфона.
Записанные данные можно отправить с мобильного телефона по электронной почте в одном из форматов: csv, klm, shp, txt или xls.
Функция захвата изображений в приложении позволяет пользователю прикреплять изображения в формате JPEG к Вашим записям. Это удобный инструмент для фиксации отчёта об окончании проекта или зафиксировать нужные точки на трассе, например, муфты, дефекты и проч ее.
Приложение VMMap создает карты в режиме реального времени, что позволяет специалисту на выезде быть уверенным в точности собираемых данных.
- Использует карты Google и Apple.
- Настройки низкой и высокой точности GPS.
- Plug-and-play сопряжение Bluetooth с приемниками.
- Экспорт в различные типы файлов для использования с популярными ГИС-программами.
- Совместимость с Google Maps, Asset Management и программным обеспечением GIS.
- Отображение нескольких инженерных сетей на одной карте с помощью цветных маркеров.
- Приложение VMMap Mobile совместимо с устройствами iOS и Android.
VMMap Web Portal – Облачный сервис для хранения и обработки данных

MyLocator3 – бесплатная программа на компьютер.

Передача данных — приложение MyLocator3 загрузит данные, собранные с приёмника, включая отметку времени, координаты GPS, измерения глубины, ток на линии и ваши заметки, введенные во время локации.
Обновления программного обеспечения — MyLocator3 проверяет наличие обновлений программного обеспечения приёмника и приложений при каждом подключении к Интернету.
Персонализация — добавьте информацию о владельце/пользователе, фоновое изображение, логотип или короткое сообщение на начальный экран.

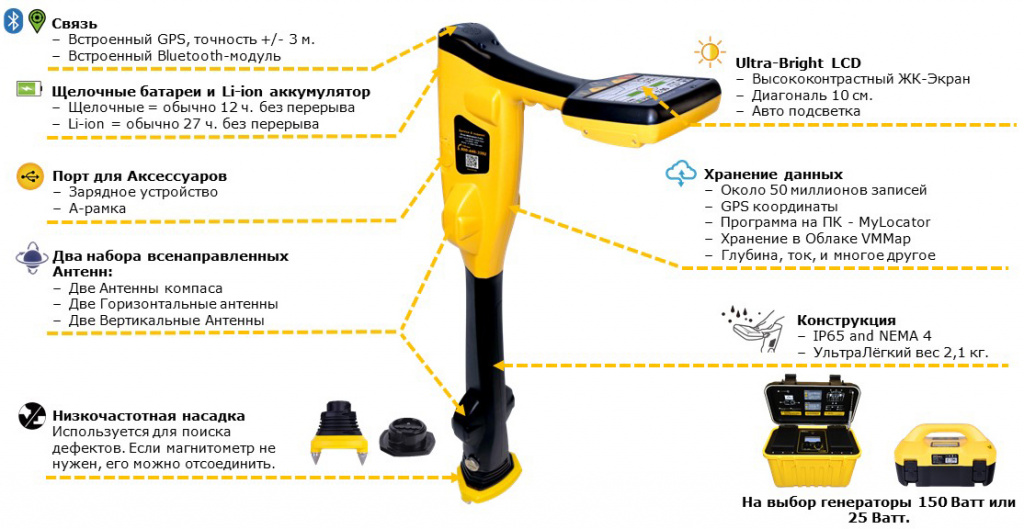

- Две антенны компаса
- Две горизонтальные антенны
- Две вертикальные антенны
- Перезаряжаемый литий-ионный (Li-Ion) аккумулятор.
- Щелочные батарейки типа AA (6 штук).
-
Щелочные батарейки – время работы с перерывами при +21ºC составляет 12 часов
-
Литий-ионная (Li-Ion) аккумуляторная батарея – время работы без перерыва, при +21ºC, составляет 27 часов
Количество циклов перезарядки: около 500. Время работы аккумуляторных батарей зависит от температуры.
-
Гнездо для вспомогательных принадлежностей, предназначенное для зарядки внутренних аккумуляторных батарей и установки вспомогательных принадлежностей
-
Гнездо mini-USB для передачи данных и программирования
- Рабочий: от -20º C до +50º C
- Хранения: от -40º C до +60º C
- EN 55011
- EN 61000-4-2: A1 и A2
- EN 61000-4-3
- EN 61000-4-8: A1
- ETSI EN 300 330-2
- ETSI EN 301 489-1
- ETSI EN 301 489-3
- Свод федеральных законов, раздел 47, часть 2
- Свод федеральных законов, раздел 47, часть 15
- Горизонтальная точность в режиме реального времени в 2DRMS
- Расстояние от последней зафиксированной точки
- Направление тока
- Показания тока DM
- Ток на линии
- GPS-координаты
- Глубина до коммуникации
- Значок входа в экран графика
- Конфигурация антенны: Пик, Пик со стрелками, Широкий Пик, Нуль, Дельта Нуль, Всенаправленный Пик, Всенаправленный Широкий Пик
- Местоположение линии - измерение глубины и тока
- Состояние батареи
- Громкость динамика
- Состояние Bluetooth и GNSS (если установлено)
- Статус подключения низкочастотной насадки
- Дистанция от последней записанной точки
- Мощность сигнала – линейная диаграмма и числовое значение
- Индикатор Пикового значения сигнала
- Цветная шкала, показывающая уровень искажения
- Вспомогательные стрелки указатели влево / вправо
- Компас: полные 360° - круговой индикатор направления коммуникации
- Автоматическое распознавание вспомогательных принадлежностей
- Предупреждения (если включены)
- Расположение линии – измерение глубины и силы тока
- Уровень усиления (в дБ)
- Выбранная частота
- Уровень заряда аккумуляторных батарей
- Громкость динамика
- Состояние Bluetooth и GPS
- Меню и подменю для конфигурирования изделия
- Частоту, включаемую при нажатии на кнопку «f»
- Режим поиска, включаемый при нажатии на кнопку «m»
- Окно настройки, отображаемое при длительном нажатии на кнопку «m»
- Единицы измерения (футы / м)
- Звук (тон) – нормальный / модулированный
- Язык русский
- Непрерывное измерение глубины / силы тока
- Громкость динамика
- Подсветка
- Подключение Bluetooth-устройств (при наличии)
- Радиоканал для передатчика (при наличии)
- Предупреждения (чрезмерное отклонение, сигнал от воздушного кабеля, малая глубина кабеля, слишком сильный сигнал)
- Автоматическое выключение – возможные настройки: отключение через 5 минут, отключение через 10 минут, функция не используется
- Внутренний накопитель, на котором может храниться до 50 миллионов записей
- Для каждого места сохраняются следующие параметры: глубина, сила тока, режим, уровень усиления, частота, неопределенность поиска.
- При подключении к GPS-модулю данные регистрируются с указанием координат, даты и времени
- Диапазон настраиваемых частот от 98 Гц до 200 кГц;
- ELF) 3Hz/6Hz/98Hz
- (ELF) 4Hz/8Hz/98Hz
- 3Hz/6Hz/512Hz
- 4Hz/8Hz/512Hz
- 4Hz/8Hz/640Hz
- 3Hz/6Hz/640Hz
- Восемь режимов пассивной локации (когда используется только приёмник). Из них самые Популярные: Энергия (50 Гц), Радио (1 кГц - 22,7 кГц), СР100/ CP120 (катодная защита);
- Режим поиска повреждений;
- SD (Signal Direction) «Направление сигнала» - позволяет по направлению тока определить подключённую коммуникацию от рядом проходящих;
-
Более 3 м. – 5% от глубины
-
До 3 м. – 3% от глубины
-
5% от фактического значения силы тока – более 3 м.
-
3% от фактического значения силы тока – более 3 м.
Конструкция | Корпус из ударопрочного термопластика (ABS), изготовленный литьем под давлением |
Вес | 2,6 кг |
Габариты | 312 мм ( длина) x 116 мм (ширина) x 783 мм (высота) |
Тип экрана | Яркий, трансфлективный, цветной, антибликовый ЖК-экран, 480 x 272 пикселов, глубина цвета: 16 бит, 4,3’’ 10 см. |
Антенны приемника |
Два комплекта всенаправленных антенн. Каждый комплект состоит из: |
Питание |
|
Время работы батарей |
|
Условия внешней среды | IP65 и NEMA 4 |
Внешние соединители |
|
Диапазон температур |
|
Соответствие требованиям и аттестация |
Данное изделие соответствует требованиям европейских стандартов (директива 99/5/EC)
|
Рабочие параметры | |
Отображаемая информация |
На экране информации (при нажатии кнопки I): |
Конфигурация |
Интуитивно-понятное меню настройки позволяет пользователю сконфигурировать:
|
Сохранение данных |
|
Передача данных | С помощью программы MyLocator, данные могут быть сохранены в форматах xlx, txt, fhp, kml (Google earth). |
Рабочие частоты |
Более 65 рабочих частот для решения любых повседневных задач: |
Экраны/Режимы |

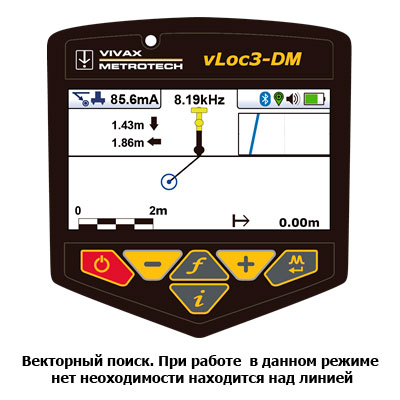

Классический экран Экран график сигнала – отображение максимума и минимума для сравнения формы искажения Вид сверху – просмотр плана (без учета направления) Режим отображения вектора (поперечное положение и глубина) Поиск зондов |
Регулировка усиления / масштабирования | Ручная регулировка усиления выполняется при помощи кнопок «+» и «-»; возврат в центр (60% от полного значения) выполняется одним нажатием на кнопку Кнопки «+» и «-» используются для изменения величины вектора в зависимости от глубины и смещения кабеля |
Передача данных | С помощью программы MyLocator компании «Vivax-Metrotech», которую бесплатно можно загрузить с сайта: www.vivax-metrotech.com. Данные могут быть сохранены в следующих форматах: xlx, txt, fhp, kml (Google earth) |
Точность (значения указаны для одного источника неискаженного сигнала) | |
Точность определения места: |
|
Точность измерения глубины: | 3% от глубины |
Точность измерения силы тока: |
|
Диапазон значений глубины: | Зависит от мощности сигнала, излучаемого в сторону трассоискателя |
Совместимые передатчики | 25 Ватт и 150 Ватт |

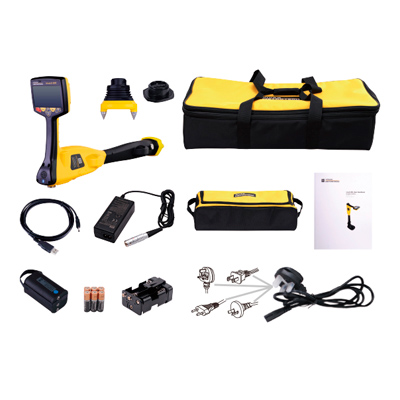

- Приёмник vLoc 3-DM - 1 шт.
- Сменный Li-Ion аккумулятор - 1 шт.
- Зарядное устройство 220 Вольт для приёмника - 1 шт.
- Бокс под шесть батареек типа "АА" - 1 шт.
- Низкочастотная насадка - 1 шт.
- Встроенный Bluetooth-модуль
- Встроенный GPS-модуль
- Встроенный Wi-Fi-модуль
- Установлена функция SD
- USB-кабель - 1 шт.
- Фирменная сумка для транспортировки - 1 шт.
